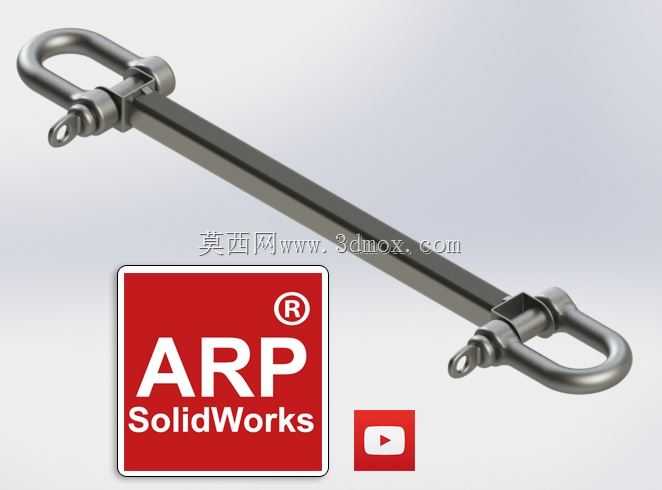

两端带卸扣的长杆金属连接拉紧构件

这类两端集成卸扣结构的长杆拉紧构件，常被用于起重索具配套、户外临时设施拉结、重型设备运输固定、舞台桁架张紧等场景，核心作用是在两个独立吊点或锚固点之间提供刚性可调的连接承载，相比柔性钢丝绳，刚性杆体不会在受拉时出现过度弹性伸长，能精准控制拉结间距，避免被固定物件出现位移偏移。从结构设计逻辑来看，杆体采用等截面实心方钢形态，截面选型优先考虑受拉工况下的截面利用率，方钢截面相比圆钢在同截面积下，抗侧向意外磕碰的抗弯性能更优，同时平直的杆身表面也方便后续加装防转销、标识牌等附属配件，杆身两端的螺纹段与卸扣本体采用旋接配合，可通过旋转卸扣微调整体工作长度，适配不同安装间距的需求，调整到位后可通过杆端的锁紧螺母锁止，防止受载过程中螺纹副出现松脱回转。两端的D型卸扣结构直接与杆端集成，无需额外搭配连接卸扣，减少了整体连接的铰接点数量，降低了连接副松脱的风险，卸扣的销轴端部带保险孔，可穿入开口销防止销轴受振脱出，销轴与卸扣本体的配合间隙控制在合理范围，既保证销轴可顺利拆装，又避免间隙过大导致受载时出现冲击载荷。设计过程中需要重点核算杆身螺纹退刀槽处的应力集中系数，该位置是整个构件的受拉薄弱截面，需要通过加大退刀槽圆角、控制螺纹收尾长度来降低应力集中水平，同时要校核两端卸扣D型环的弯曲强度，保证在额定载荷下D型环的开口变形量在允许范围内，不会出现卸扣开口扩张导致销轴脱出的情况。安装边界方面，构件整体为直线型结构，无外凸的不规则结构，安装时仅需要保证两端卸扣的销轴安装方向与受力方向垂直，避免卸扣出现横向受载的情况，杆身与周边结构的安全间隙需要满足构件受载伸长后的变形量需求，防止杆身受拉后与周边固定结构发生挤压摩擦，日常使用中可定期检查锁紧螺母的预紧状态以及卸扣销轴的磨损情况，及时更换出现塑性变形的部件，保障承载安全。建模过程中可分别构建杆身、卸扣本体、销轴、锁紧螺母等独立零件，再通过装配约束完成整体组装，可通过梁单元简化模型快速核算整体受载变形，也可通过实体单元仿真重点分析应力集中位置的受力情况，为结构优化提供数据支撑。
