三角支撑式连接角板工业结构件

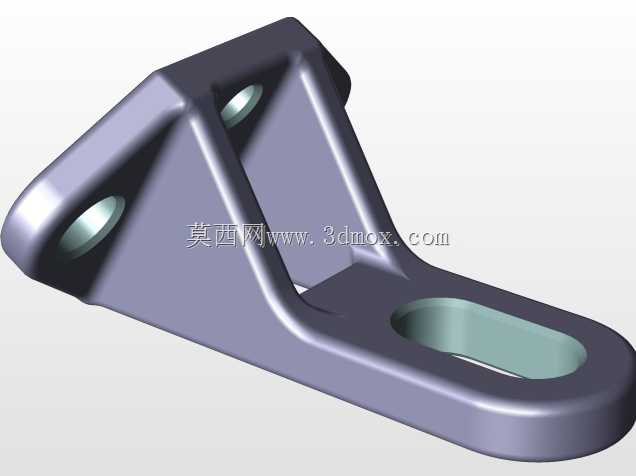

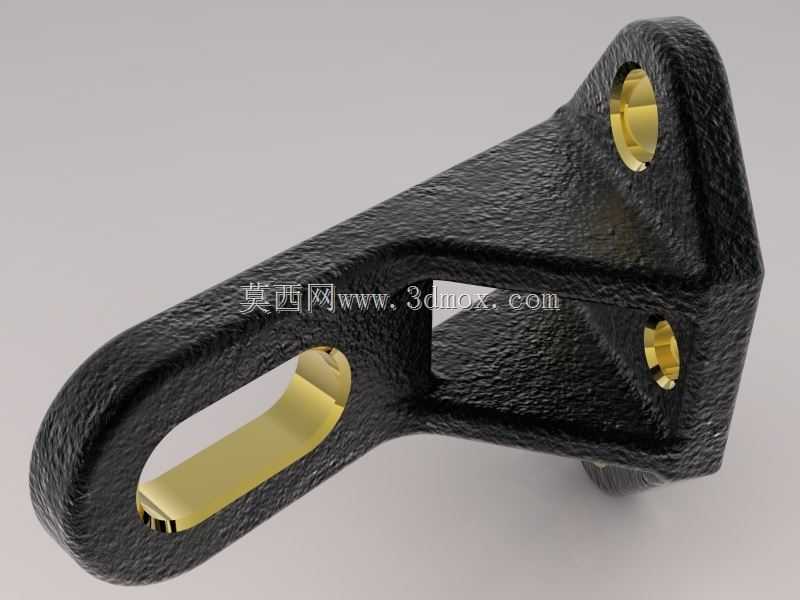

这款角板主要应用在工业设备机架拼接、工装夹具定位、输送线侧装附件固定这类需要直角位强化连接的场景里，日常做设备改造的时候经常会碰到型材直角拼接处受力不足、长期受交变载荷出现连接位错位的问题，这类角板就是用来补齐直角位的连接刚度，分散安装点的集中应力。从结构设计来看，它采用了三角镂空的构型，没有做成实心直角块，一方面是在保证整体抗弯抗扭强度的前提下降低零件自重，减少安装位置的额外负载，另一方面镂空结构也能避开安装位附近的凸起管线、相邻零件的干涉边界，不用额外做让位加工。两个带沉孔的安装面分别对应两个垂直的安装基准，沉孔设计可以让螺栓头完全埋入零件表面，不会突出在外刮碰相邻部件或者操作人员，长圆孔的设计是特意留的安装调节余量，现场装配的时候不用完全卡死孔位，能顺着长圆孔的方向微调安装位置，抵消机架焊接或者型材拼接带来的位置累计误差，降低现场配钻、扩孔的工作量。零件的安装边界做了圆弧过渡处理，没有尖锐的直角棱边，既可以减少热处理或者铸造过程中的应力集中，避免零件受冲击时从直角处开裂，也能避免安装时棱边割伤操作人员。实际选型的时候要注意，两个垂直安装面的贴合平面度公差控制在合理范围，安装时要保证两个面分别和待连接的两个基准面完全贴合，不能有翘边虚接的情况，不然螺栓锁紧后零件会存在内应力，长期受振动载荷容易出现断裂。这类角板和普通的平板直角角码不同，它的加厚支撑臂能承受更大的横向剪切力，适合用在有一定振动载荷的设备连接位，比如小型冲压设备的外围防护安装、物流分拣线的导轨侧装固定、工装夹具的定位挡块安装这些场景，不用额外焊接加强筋，靠自身的结构构型就能满足连接强度要求，装配和拆卸都比焊接结构更方便，后期维护调整的时候不用破坏原有设备的基材，只需要松开螺栓就能调整位置或者更换零件。
