轴承拉拔器配套弧形拉臂结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:256191
  • 轴承拉拔器配套弧形拉臂结构设计

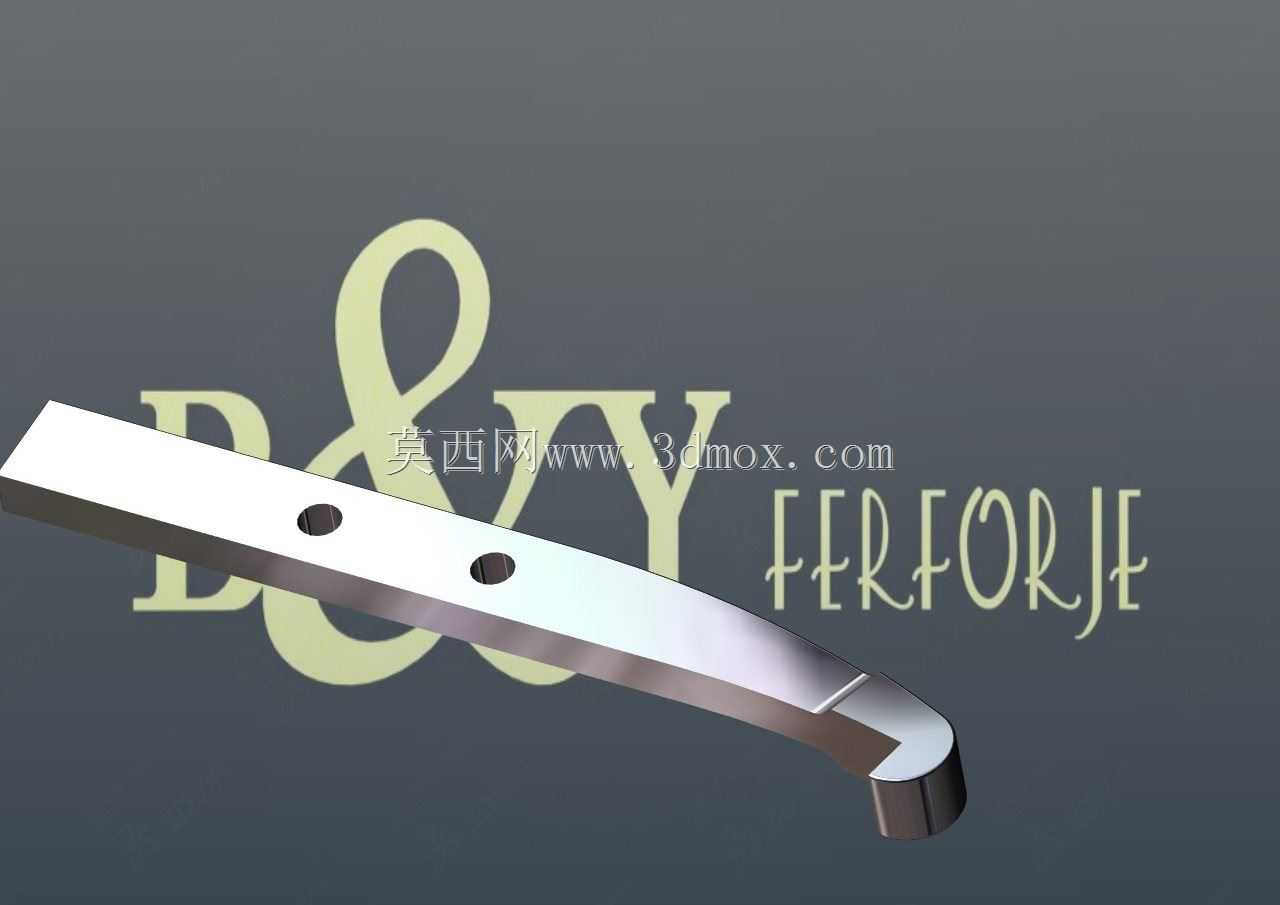

在设备运维、机械装配的现场作业场景中,过盈配合轴承的拆卸一直是考验工装适配性的环节,这款配套于轴承拉拔器的弧形拉臂,正是针对狭小安装空间内的轴承拆卸需求设计的受力构件。从实际使用场景来看,这类拉臂多应用于电机端盖轴承拆卸、减速机输入输出轴轴承维护、机床主轴轴承更换等工况,作业时拉臂的弯钩端卡入轴承内圈或外圈的受力端面,杆身的两个安装孔通过销轴与拉拔器的中心滑座连接,配合中心顶杆的轴向推力,将轴承从轴颈或轴承座孔中平稳拉出,避免传统敲击拆卸对轴面、轴承座造成的磕碰损伤。设计阶段首先考量的是受力路径的合理性,整体采用弧形变截面杆身结构,并非简单的直杆弯折,靠近弯钩的受力段截面厚度逐步增加,抵消拉拔作业时弯钩部位产生的弯曲应力,杆身的弧度经过反复校核,既能够避让轴端的台阶、密封件等周边结构,又能保证拉拔力的作用线与轴承轴线尽量重合,减少拉拔过程中的偏载力矩,避免轴承在拆卸过程中出现卡滞、内圈崩裂的问题。两个安装孔的孔位间距经过标准化适配,可匹配市面上主流规格的三爪、两爪拉拔器滑座,孔内预留了销轴安装的间隙公差,既保证连接无旷量,又能在拉拔不同直径轴承时实现小角度的自适应偏转,让弯钩端面与轴承受力面完全贴合。从安装边界来看,这款拉臂的弯钩内侧面做了15度的倒角处理,能够卡入轴承端面与轴肩之间最小3mm的缝隙,适配内径从20mm到80mm的中小型深沟球轴承、圆锥滚子轴承拆卸作业,杆身的最大宽度控制在18mm,可伸入端盖与轴承之间的狭窄空腔,不会与周边的密封端盖、挡圈等零件发生干涉。材质选用上对应结构受力需求,整体采用中碳钢调质处理,表面做发黑防锈处理,能够承受最大5吨的拉拔载荷而不发生塑性变形,弯钩的受力端面做了局部淬火处理,硬度达到HRC45-50,避免长期使用后出现卷边、磨损导致的打滑问题。实际建模过程中,对杆身的过渡圆角做了重点优化,所有应力集中部位的圆角半径不小于3mm,避免热处理和受力过程中出现裂纹,两个安装孔的端面做了锪平处理,保证销轴安装后端面贴合平整,不会出现局部点受力导致的销轴变形问题。
