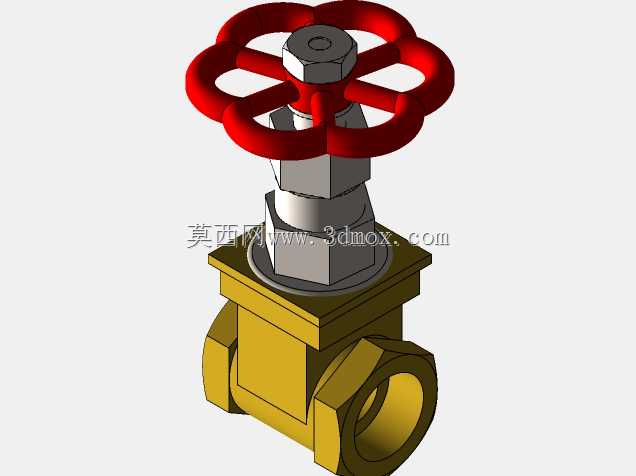

内螺纹连接黄铜手动截止式闸阀结构

日常民用给排水、小型暖通循环、低压气动输送管路里，这类小口径黄铜闸阀的出镜率极高，不像大口径工业铸钢闸阀需要配套法兰、执行器，它主打小通径管路的通断控制，靠手轮旋转带动阀杆升降，让楔形闸板贴合或脱离阀座密封面，实现管路介质的截断与导通，调节性能弱但通阻小，全开状态下介质流经的压损极低，适合需要长期保持通断状态、不频繁调节流量的支路节点。从结构设计逻辑来看，阀体采用热锻黄铜一体成型，流道做了等径圆弧过渡，避免介质在阀腔内部形成涡流滞流，也减少杂质在阀底的沉积卡滞风险；手轮选用梅花式轮辐结构，轮缘做了加厚圆弧包边，手动操作时手掌受力均匀，即使戴劳保手套旋转也不会打滑，手轮和阀杆的配合处做了方榫定位，不需要额外销钉固定，装配时直接压入即可锁定周向转动，后期维护更换手轮也十分便捷。阀杆和阀盖之间的密封采用多级填料压盖结构，不需要拆解阀体就能从外部压紧填料，解决长期使用后填料磨损导致的介质外漏问题，阀座密封面和闸板密封面都做了精磨处理，低压工况下的密封可靠性足够，不会出现关闭后滴漏的问题。安装边界上，两端采用标准内螺纹连接，适配同通径的镀锌管、PPR外丝接头，安装时不需要额外焊接、配对法兰，只需要在螺纹处缠绕生料带就能完成密封连接，阀体的轴向长度、手轮的最大旋转外径都控制在常规管路安装的预留空间范围内，安装在墙面支管、设备进水端时，手轮的操作空间不会被周边管线或墙体遮挡，手轮全开时的最高高度也不会超出常规吊顶、管廊的预留净空，不需要额外调整管路排布。这类闸阀的结构没有复杂的冗余零件，所有零件都采用标准化通用尺寸，后期更换密封填料、闸板配件时不需要定制非标件，现场运维人员用常规扳手、螺丝刀就能完成拆解维护，在小型供水系统、户内暖气支路、小型空压机输气管路、园林灌溉支管里都能适配，介质温度在常规水暖、常温气体的工况范围内都能稳定工作，不会因为常规工况的温度波动导致密封件提前老化失效。建模时还原了阀腔内部的闸板升降行程，阀杆的梯形螺纹传动结构也做了等比例还原，手轮的轮辐弧度、阀体的六角拆装位都和实物一致，能直接用于管路排布的干涉检查、运维操作的空间模拟，也能作为小型阀类结构设计的参考样件，拆解后可以单独提取每个零件做结构优化、工艺适配的参考。
