对夹式手柄驱动蝶阀结构设计

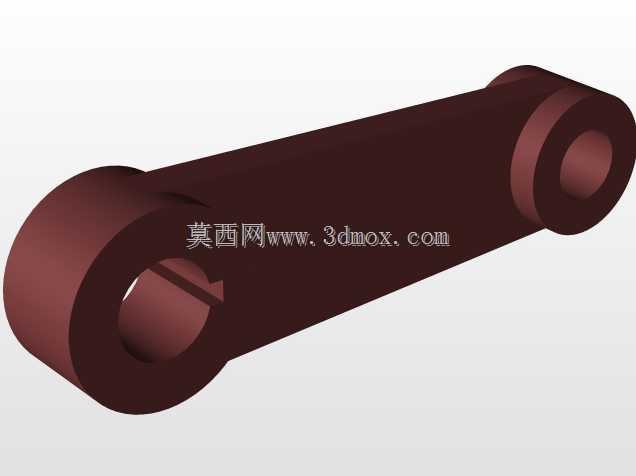

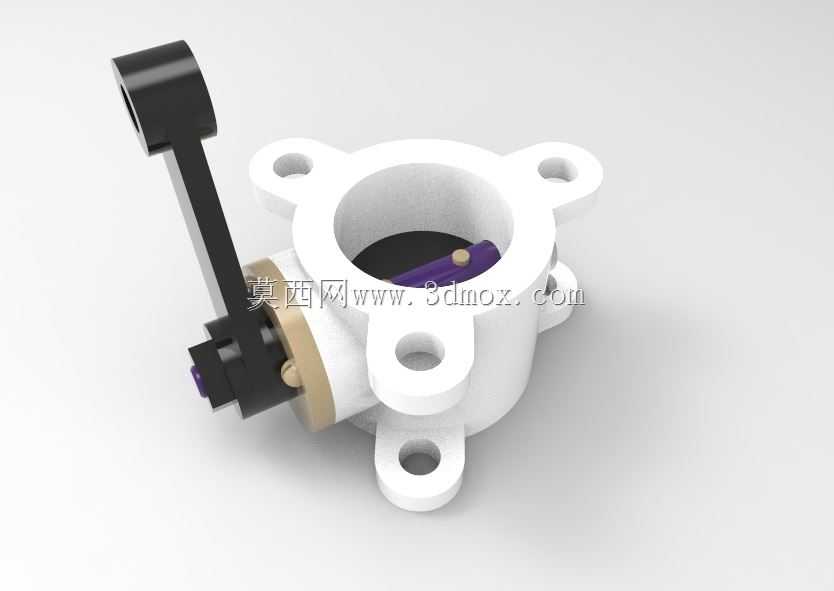

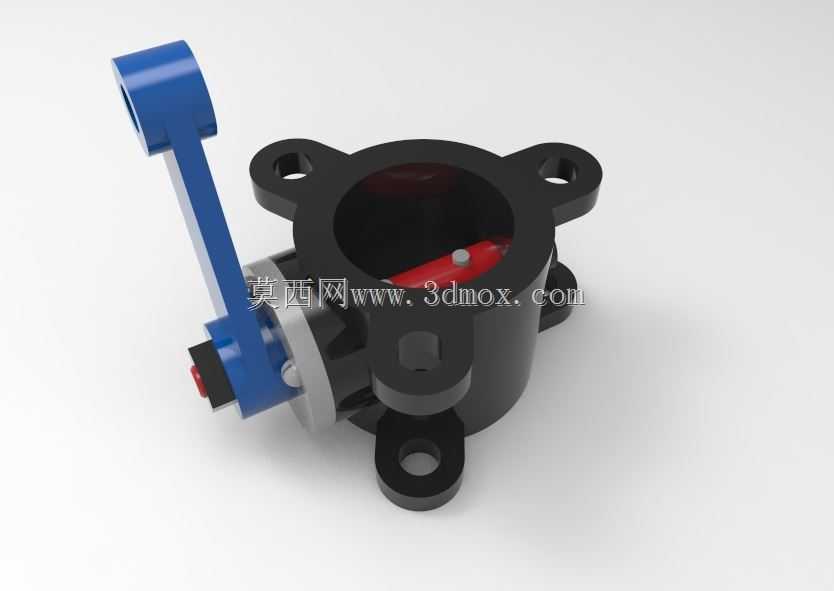

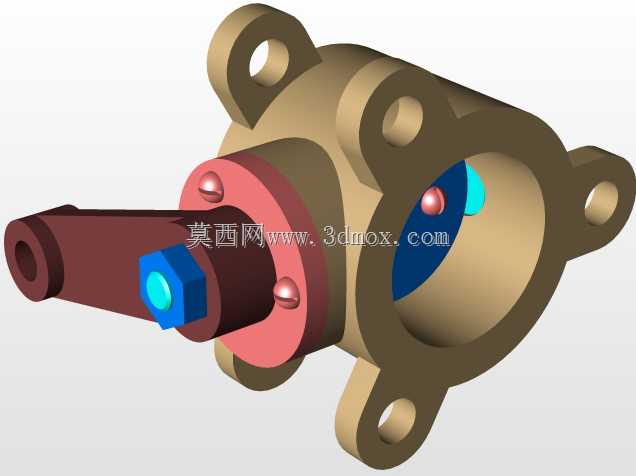

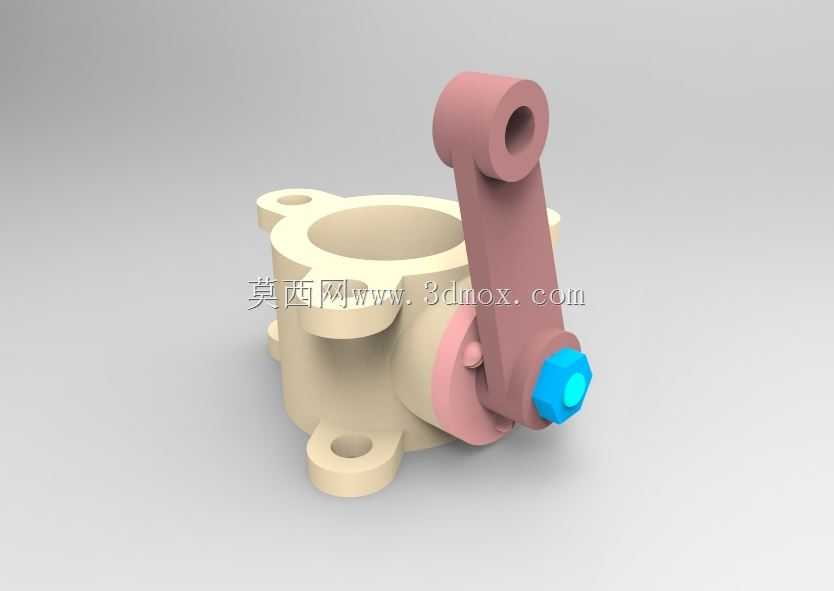

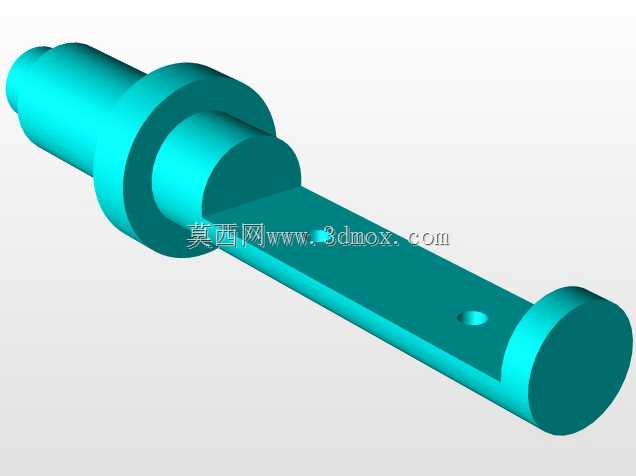

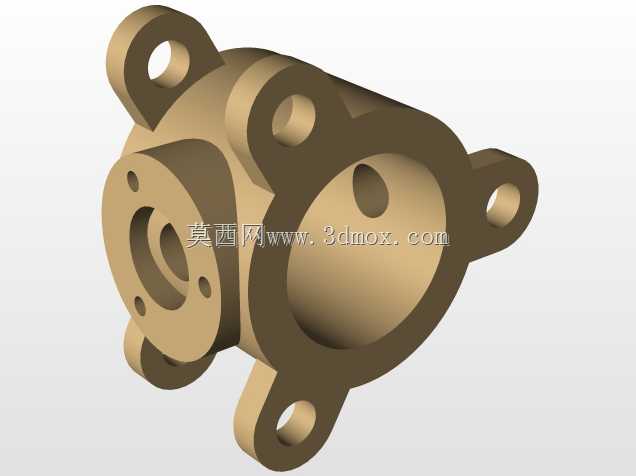

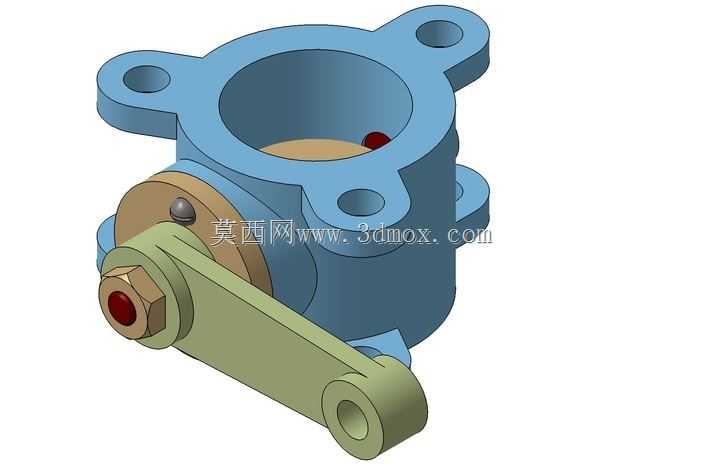

在化工流体输送、市政给排水、暖通空调循环水、低压气体输送等管路系统中，蝶阀是应用占比极高的截断与调节类部件，这款对夹式手柄蝶阀的结构设计，完全围绕中小口径低压管路的快速启闭需求展开，没有冗余的复杂结构，适配多数常规工况的安装使用要求。从实际安装边界来看，这款蝶阀采用对夹式连接结构，阀体周向布置四个带安装通孔的凸耳，安装时无需在阀体上加工法兰螺纹，直接将阀体夹在两端管路法兰之间，穿入配套螺栓紧固即可，相比法兰式蝶阀能大幅缩减轴向安装尺寸，对于安装空间局促的管廊、设备夹层等场景适配性更强，安装时只要保证两端法兰密封面与阀体中心线垂直，螺栓对角均匀紧固，就能避免密封面偏载导致的泄漏问题。驱动部分采用直柄式手动操作结构，手柄与阀轴通过扁位刚性连接，没有多余的传动间隙，扳动手柄时可直接带动阀板做90度回转，手柄上自带的定位凸台可与阀体端部的限位结构配合，准确卡止在全关、全开两个极限位置，现场操作人员无需额外观察阀板位置，通过手柄朝向就能快速判断阀门启闭状态，在需要快速切断管路介质的应急操作场景下，操作效率远高于多回转的闸阀、截止阀。密封结构的设计上，阀板外缘采用全包覆式软密封结构，与阀体内壁的密封座紧密贴合，在低压工况下能实现零泄漏截断，阀轴与阀体的配合位置设置了轴套与密封填料，既可以降低阀轴转动时的摩擦阻力，也能避免介质从轴孔位置向外渗漏，日常维护时只需要定期压紧填料压盖，就能长期保证轴封的密封性能。从结构设计逻辑来看，这款蝶阀的所有零部件都做了模块化拆分，阀体、阀轴、阀板、手柄、密封件都可以单独拆卸更换，当密封件出现磨损时，不需要将整个阀体从管路上拆下，只需要松开紧固件就能更换内部密封组件，大幅降低后期运维的成本与工作量。阀板采用流线型对称结构，全开状态下介质绕流阻力小，不会在阀腔内部形成明显的涡流区，对于输送含少量微小固体颗粒的流体工况，也不容易出现颗粒卡滞阀板的问题，适配清水、低压气体、无强腐蚀性的轻质油品等多种介质的输送控制场景。
