45度双法兰连接弯管结构设计

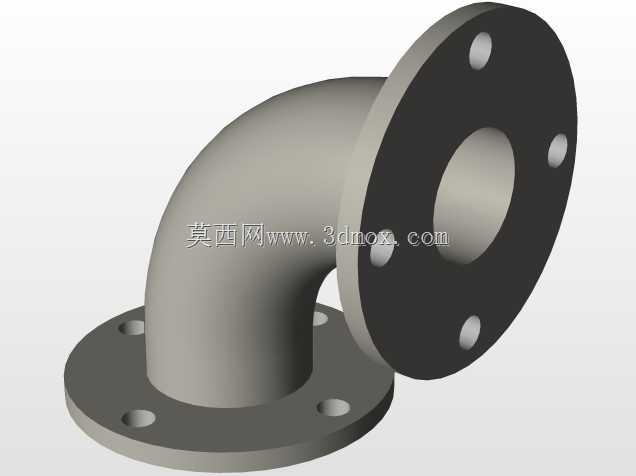

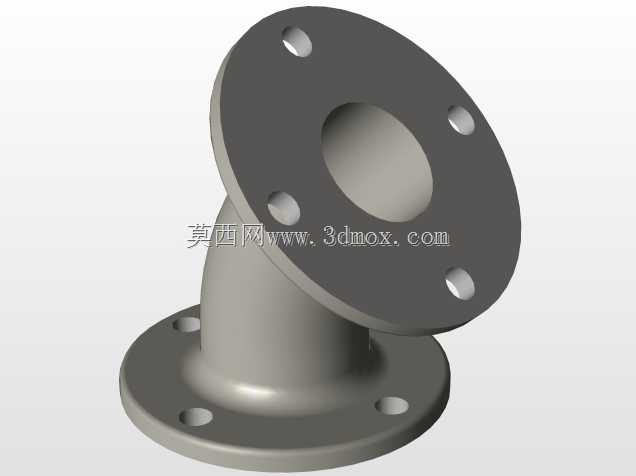

这类双法兰45度弯管，在工业管路系统里承担着转向导流的核心作用，常见于化工流体输送、市政给排水、暖通空调循环、工业设备气路连接等场景，用来改变管路的走向，同时保证连接位置的密封可靠性，避免管路硬折带来的流阻骤升与应力集中问题。从结构设计来看，两端的法兰盘均采用均匀分布的螺栓孔设计，安装时可通过螺栓与对应管路端的法兰盘锁紧，中间加装密封垫片即可实现密封，无需额外焊接作业，拆装维护的便利性远高于焊接式弯管，适合需要定期检修、管路调整的布设场景。设计过程中首先要匹配对应公称通径的管路参数，弯管部分的曲率半径经过流场仿真校核，既不会因为曲率过小造成流体转向时的紊流、压损过大，也不会因为曲率过大造成安装空间的浪费，弯管与两端法兰的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中，在承压工况下能有效降低衔接位置开裂的风险。两端法兰盘的安装孔采用跨中均匀排布，适配标准法兰的安装孔位公差，现场安装时无需额外配打孔位，只要对齐孔位穿入螺栓即可完成对接，法兰盘的密封面采用突面结构，适配常用的橡胶石棉垫、四氟垫等标准密封垫片，不需要定制特殊密封件。从安装边界来看，弯管的两个法兰端面呈45度夹角，布设管路时可以提前核算两个连接端的轴向距离与空间位置，避免与周边其他管路、设备构件产生干涉，法兰盘的厚度经过承压强度校核，在额定公称压力下不会出现法兰变形导致的密封失效问题，管壁厚度根据输送介质的压力、腐蚀属性预留了足够的腐蚀裕量与强度余量，既满足长期使用的结构强度要求，也不会因为壁厚过大造成材料浪费、整体重量过高增加安装负载。实际选型使用时，只要匹配对应管路的公称通径、公称压力参数，就可以直接替换同规格的标准法兰弯管，模型的结构尺寸完全贴合通用管路安装规范，不需要额外做结构修改就能直接用于管路装配仿真、施工排布模拟，也可以作为参数化设计的基础模板，调整通径、壁厚、法兰孔数等参数快速衍生出不同规格的同类型弯管模型。
