锥形高流量进气空气滤清器结构设计

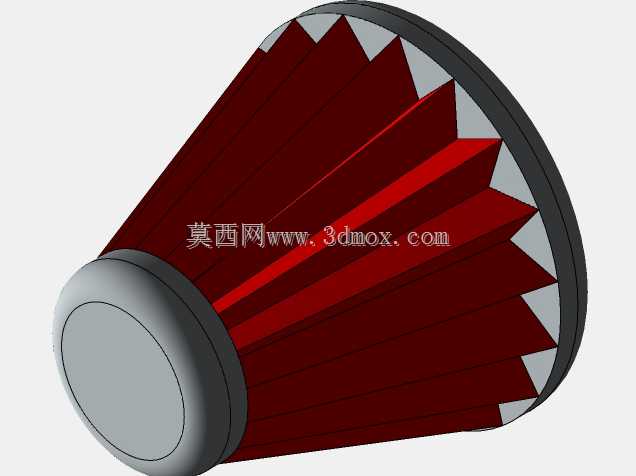

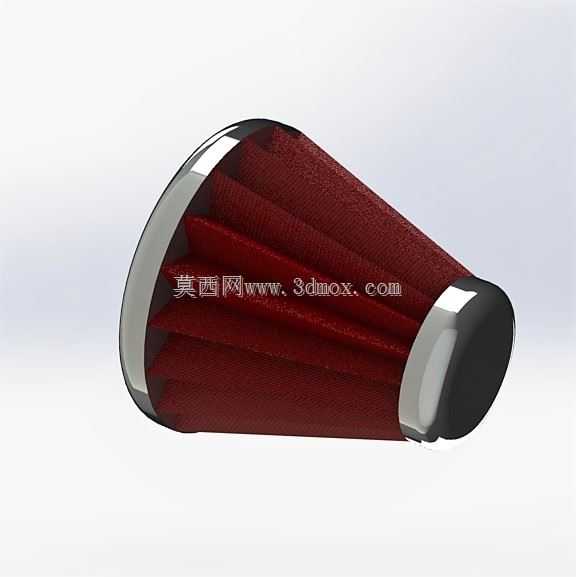

这类锥形空气滤清器多用于小排量内燃机进气系统、小型空压机进气端以及部分需要洁净进气的工业通风支路，核心作用是滤除进气气流中的悬浮粉尘、沙粒与硬质杂质，避免杂质进入气缸、压缩腔造成运动副表面磨粒磨损，延长核心动力部件的服役寿命。不同于传统圆筒形平口滤芯，这款锥形结构的设计首先考虑了安装空间的适配性，锥度收窄的结构可以在狭小的发动机舱、设备侧装空间内完成布置，不需要额外预留大直径圆筒的安装余量，同时锥形的扩张式进气面可以在有限的轴向长度内拓展有效过滤面积，降低进气阻力，避免高转速工况下出现进气负压不足导致的动力衰减。从结构细节来看，滤芯两端采用金属包边压合结构，大口径端为进气侧，金属包边内嵌密封胶圈，安装时直接卡接在进气喉管的对接端面上，依靠卡箍锁紧即可实现端面密封，不需要额外设计复杂的法兰连接结构，小口径端为封闭端，内嵌金属端盖起到结构支撑作用，避免滤芯在负压作用下出现形变塌陷。滤材采用褶皱式排布，沿锥面周向均匀打褶，褶峰与褶谷的间距经过匹配，既保证足够的容尘空间，又避免褶距过密导致气流流通不畅，外层没有额外的金属护网，依靠滤材本身的挺度维持褶皱形态，适合进气流量波动不大、使用环境粉尘浓度中等的工况。安装边界上，大端接口直径适配常规45-60mm规格的进气橡胶喉管，整体轴向长度控制在120mm左右，最大外径位于大端位置约85mm，安装时只需要预留锥面周向5mm的通风间隙即可，不需要额外的固定支架，依靠进气喉管的卡紧力就能完成固定，后期维护时只需要松开卡箍即可拆下滤芯，进行吹洗或者更换，拆装流程简单，适配多数小型动力设备的后期维保需求。设计过程中重点平衡了过滤精度与进气阻力的矛盾，通过调整锥度比例让气流沿锥面均匀进入滤层，避免局部滤材过载导致的提前堵塞，同时金属端盖的翻边结构做了圆弧过渡，不会割伤安装时接触的橡胶管路，也避免了应力集中导致的端盖脱落问题，在常规使用工况下，容尘量可以满足设备500-800小时的运行需求，不需要频繁更换滤芯。
