压铸式油路过滤器壳体结构设计

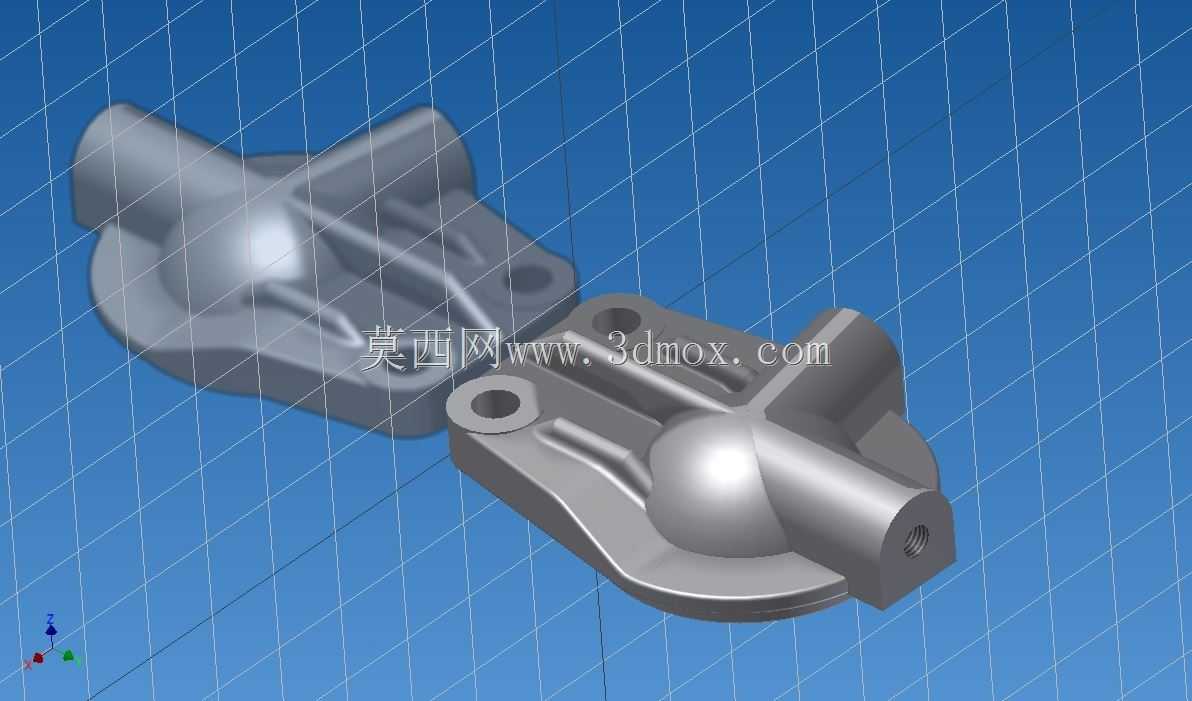

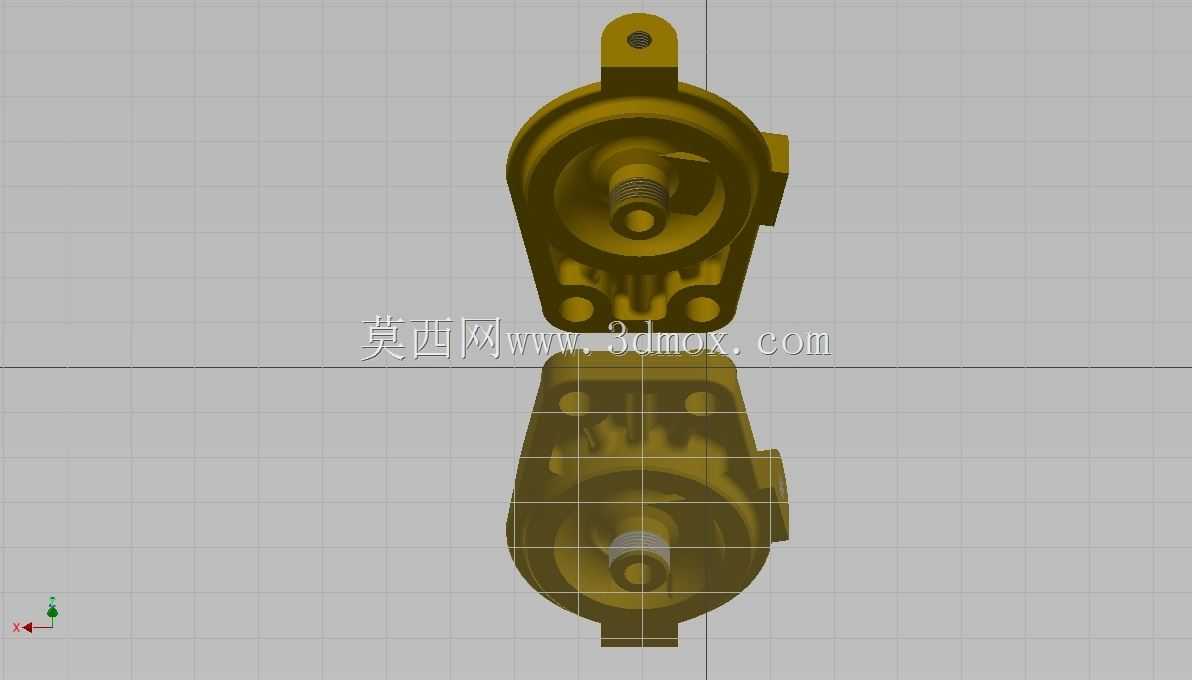

这款过滤器壳体主要应用在小型内燃机、液压站的低压油路回路中，承担拦截油路中金属磨屑、橡胶杂质、积碳颗粒的作用，避免杂质进入精密配合的摩擦副或者喷油部件造成卡滞、磨损加剧的问题。从结构设计来看，整体采用一体化压铸成型的思路，主体球形腔体是滤芯的容纳空间，相比直筒式腔体，球形结构在同等壁厚下抗油压脉冲的能力更强，能承受回路中频繁启停产生的压力波动，减少长期使用下的应力开裂风险。侧面延伸的两个通油接口分别对应进油与出油通路，接口端部加工有内螺纹，可直接与标准油管接头连接，接口与腔体的过渡位置做了渐变式的加厚筋条，既避免流体在转角处形成涡流滞流区，也能强化接口根部的结构强度，防止安装接头时扭矩过大造成根部断裂。安装侧设计了带两个安装孔的法兰边，法兰面与腔体主体之间设置了多道放射状加强筋，安装时法兰面贴合设备的安装基座，通过螺栓穿入安装孔完成固定，加强筋的排布方向顺着设备运行时的振动方向设置，能分散振动带来的交变应力，避免长期振动下法兰边出现断裂。设计过程中需要重点控制腔体内部的流道顺滑度，所有转角位置都做了圆角过渡，避免杂质在死角位置沉积造成堵塞，同时腔体下端的密封面平面度需要控制在合理公差范围内，保证和滤盖装配后的密封性能，防止出现油路渗漏的问题。安装边界上，两个安装孔的中心距、接口的中心高度都适配常规小型动力单元的安装空间，不需要额外改动周边管路布局就能直接替换同规格的老式过滤器壳体，法兰边的厚度经过校核，在规定的螺栓锁紧扭矩下不会出现翘曲变形，保证密封面的贴合压力均匀分布。
