基于CFX的进气阀流场流速分布仿真分析

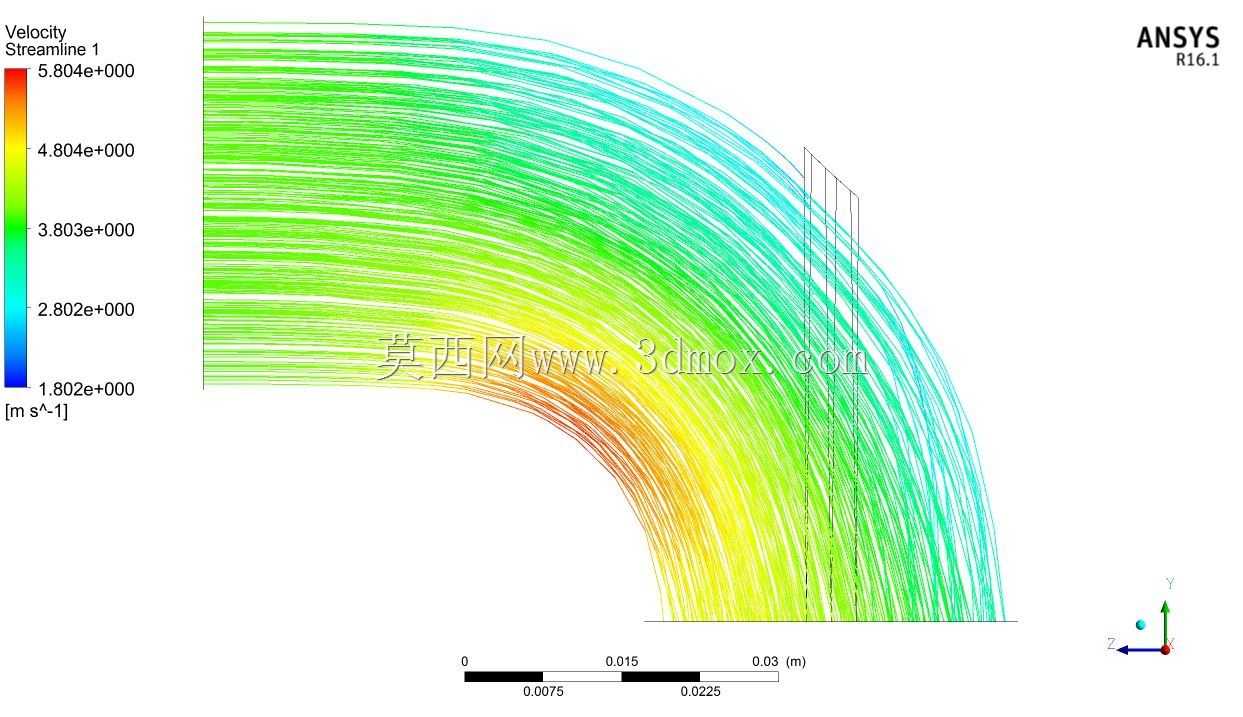

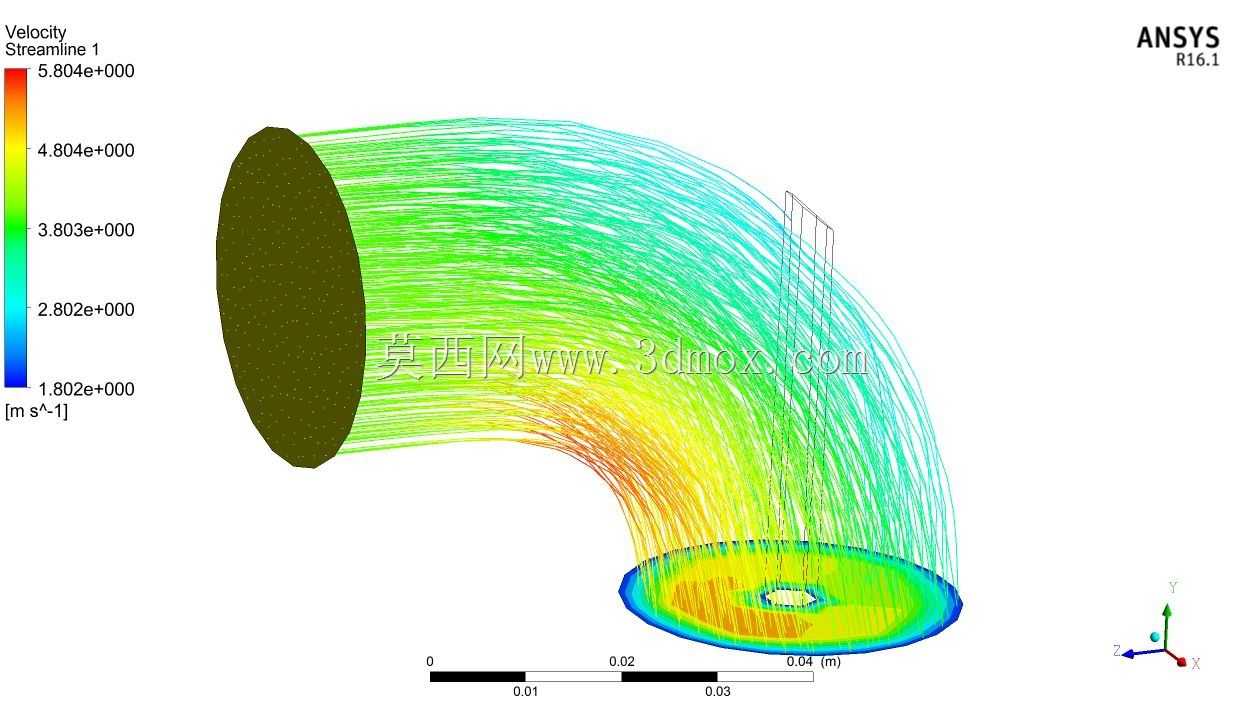

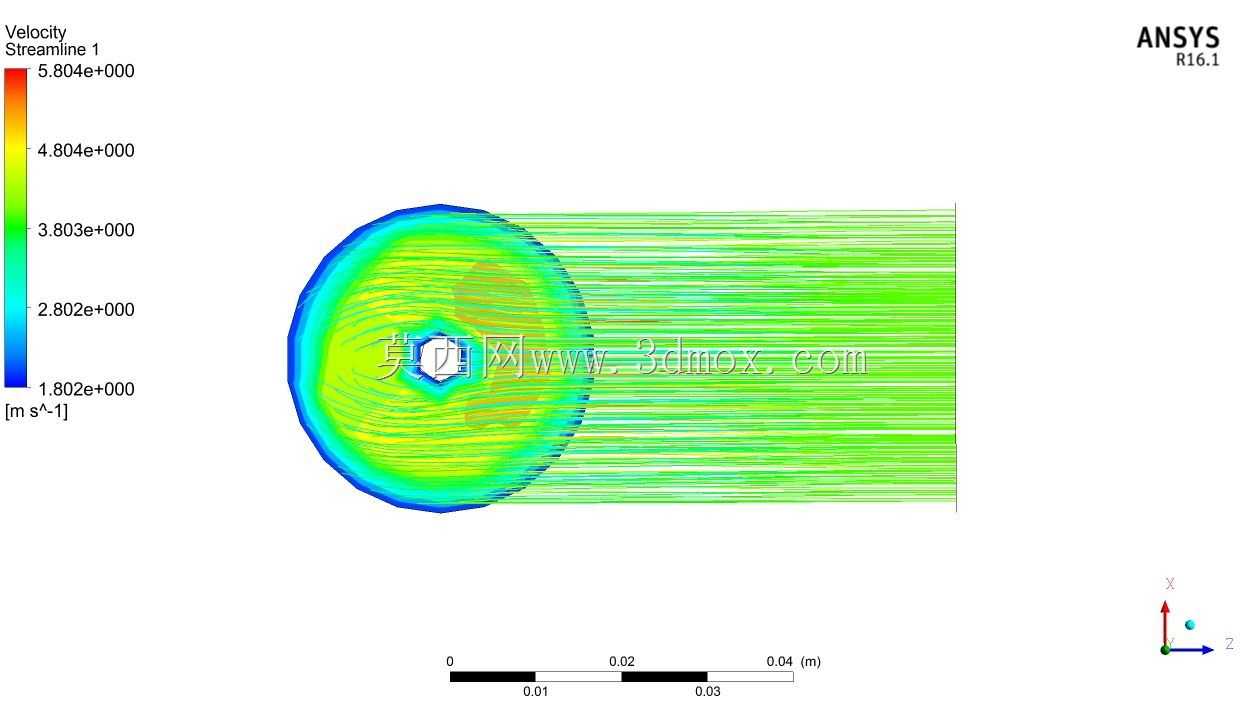

进气阀作为进气管路系统的核心通断调节部件，广泛应用在内燃机配气机构、工业压缩气体输送管路、气动控制系统等场景中，其内部流道的气流分布特性直接决定了管路的通流效率、压力损失水平以及运行过程中的气动噪声大小，是阀类产品结构优化环节中不可忽略的核心分析对象。本次仿真分析针对弯管式进气结构的流场特性展开，建模阶段首先还原了进气阀与连接弯管的完整通流域，从入口端的圆形截面到弯管转向段，再到出口端的环形通流截面，完整保留了流道的几何过渡特征，避免因简化流域边界导致仿真结果与实际流动状态出现偏差。从仿真输出的流线分布结果可以看到，气流从竖直方向的入口段进入流道后，在弯管转向区域会出现明显的流速分层现象：靠近弯管内侧的气流流速更高，对应色标显示最高流速接近5.8m/s，而弯管外侧区域因气流转向时的离心作用，存在局部低流速区，流速梯度变化较为平缓，转向后的流段内气流逐步向出口环形截面均匀扩散，整体流线未出现明显的断流或大范围涡流区，说明当前流道的圆弧过渡设计能够有效降低气流转向时的局部阻力损失。在设计验证环节，这类CFD流场仿真能够替代大量的实体台架测试，通过调整弯管的曲率半径、出口端的导流结构倒角、阀片的开启角度等参数，可直观对比不同结构方案下的流速分布均匀度、进出口压差等核心指标，在样机加工前就完成流道结构的迭代优化。从安装边界来看，本次分析的通流域入口直径为40mm，整体流道的轴向安装长度控制在合理范围内，能够适配常规小通径直管路的连接需求，仿真过程中设置的入口边界条件对应常规低压供气工况，能够覆盖多数民用气动系统、小型内燃机进气系统的实际运行参数范围。需要注意的是，实际工程应用中进气阀的流场特性还会与阀片的动态启闭过程耦合，本次稳态仿真主要针对固定开度下的通流特性进行分析，能够为阀道的静态结构优化提供数据支撑，后续可结合动网格技术进一步完成启闭过程的瞬态流场分析，更全面地评估阀门在全工况下的通流性能。
