汽车钣金固定连接支架结构设计

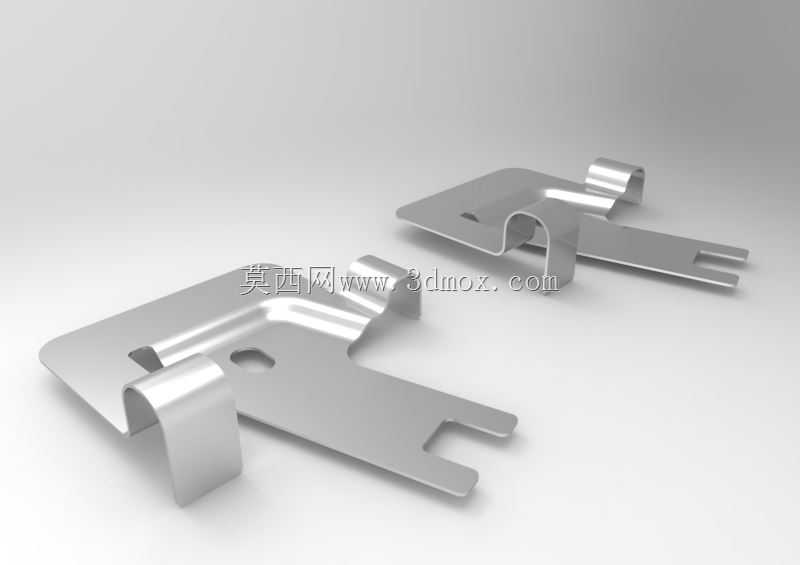

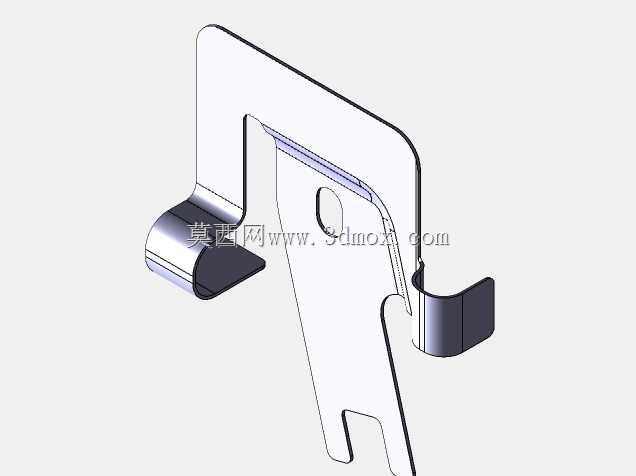

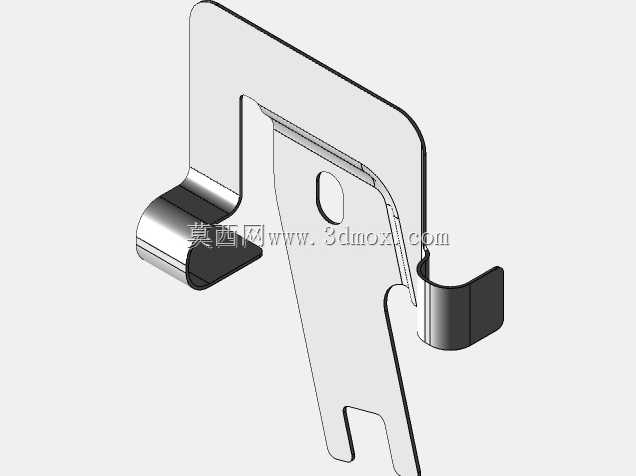

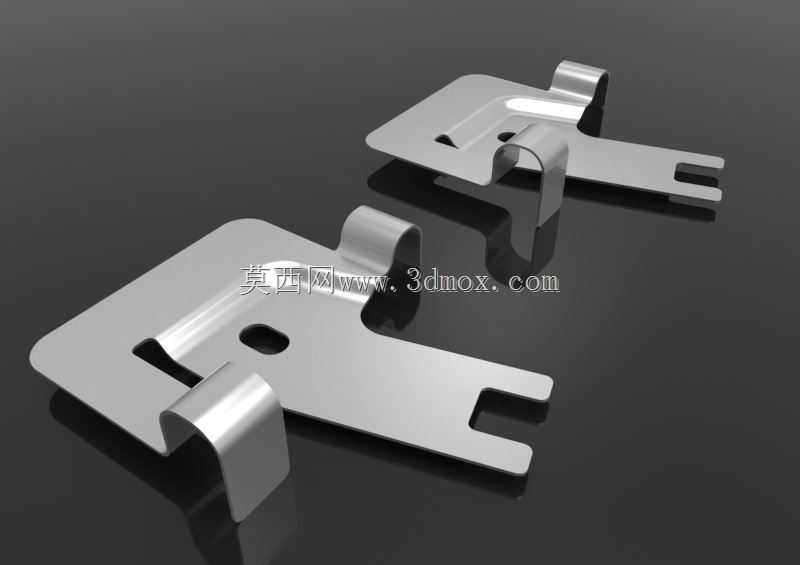

这类金属冲压支架多用于汽车车身内部线束、小型内饰组件或附属功能件的点位固定，在整车装配环节承担载荷分散、位置约束的核心作用，替代传统塑料卡扣的连接方案，能在高温、振动持续的舱内环境下保持长期连接可靠性，避免车辆长期行驶后出现的松脱、移位问题。从结构形态来看，该零件采用单张金属板材一体冲压成型，没有额外的焊接、铆接拼接工序，生产环节可通过连续冲床批量加工，成型后仅需做去毛刺、表面防锈处理即可进入装配流程，单件加工节拍短，适合整车量产阶段的大规模配套需求。零件主体为平直承载基面，基面上预留的圆形通孔用于穿装固定螺栓，可直接对接车身钣金上的预焊螺柱，安装时只需将孔位对准螺柱推入，再拧紧锁紧螺母即可完成基面固定，孔位周边做了轻微的沉台压型处理，能提升螺栓锁紧时的接触面积，避免长期振动下螺母出现松退。基面延伸出的分叉式插舌结构，用于卡入对应安装位的预留卡槽内，安装时可先将插舌对准卡槽推入，实现零件的预定位，无需操作人员全程手扶对位，能有效提升整车装配线的作业效率，插舌的分叉间隙经过尺寸匹配，卡入卡槽后可限制零件沿基面方向的窜动，配合螺栓锁紧形成双向约束。零件上一体弯折成型的两个弧形挂钩结构，是核心的功能承载位，挂钩的弯折半径经过匹配设计，既不会因为弯折半径过小产生冲压应力集中导致零件开裂，也不会因为半径过大导致挂接的部件出现松晃，挂钩的翻边高度经过核算，挂接对应部件后可限制部件的脱出位移，即使在车辆经过颠簸路面产生大幅振动时，挂接的部件也不会从挂钩内脱离。设计这类冲压支架时，首先要确认安装点位的边界尺寸，明确车身钣金安装面的平面度、螺柱位置公差，再根据需要承载的部件重量核算板材厚度，避免板材过薄导致承重后出现形变，同时要控制弯折位置的应力分布，所有弯折内角都做微小圆角过渡，避免冲压成型时出现板材撕裂的问题，还要考虑安装时的操作空间，预留足够的扳手操作余量，避免装配时出现工具干涉。零件的边缘全部做了压边钝化处理，不会产生锋利毛边，避免装配操作人员被划伤，也防止长期使用过程中割伤周边的线束护套。在实际装车验证环节，这类支架需要经过振动耐久、高低温循环、盐雾腐蚀等多项测试，确保在整车全生命周期内都能保持结构强度与连接可靠性，不会出现锈蚀、断裂、变形等失效问题。
