基于SolidWorks的发卡机构三维建模设计

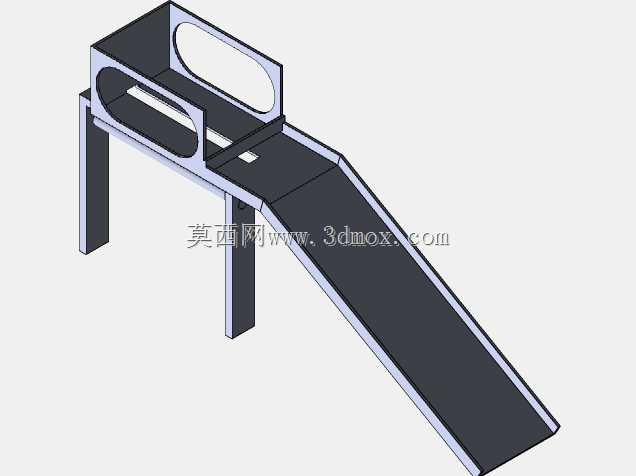

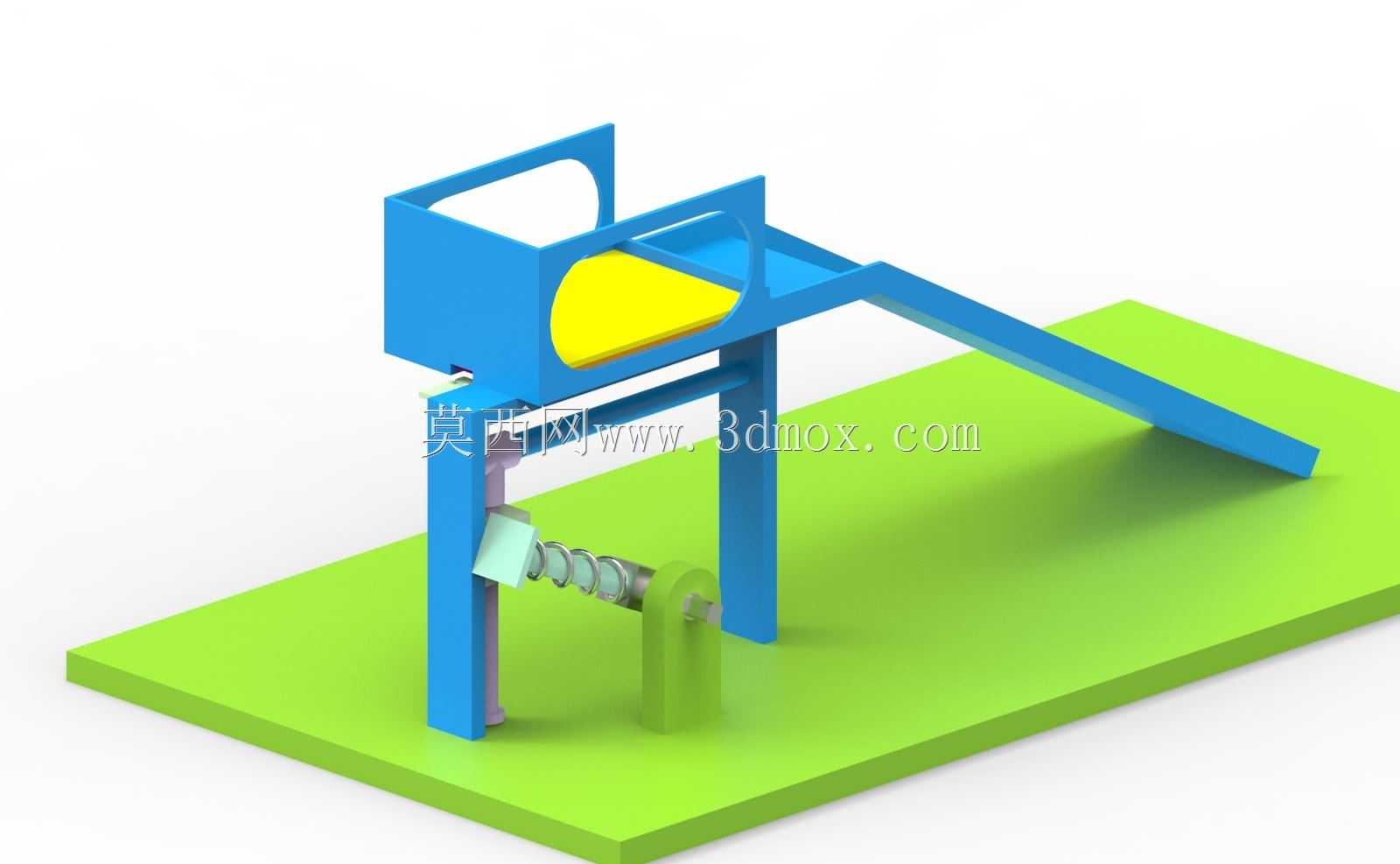

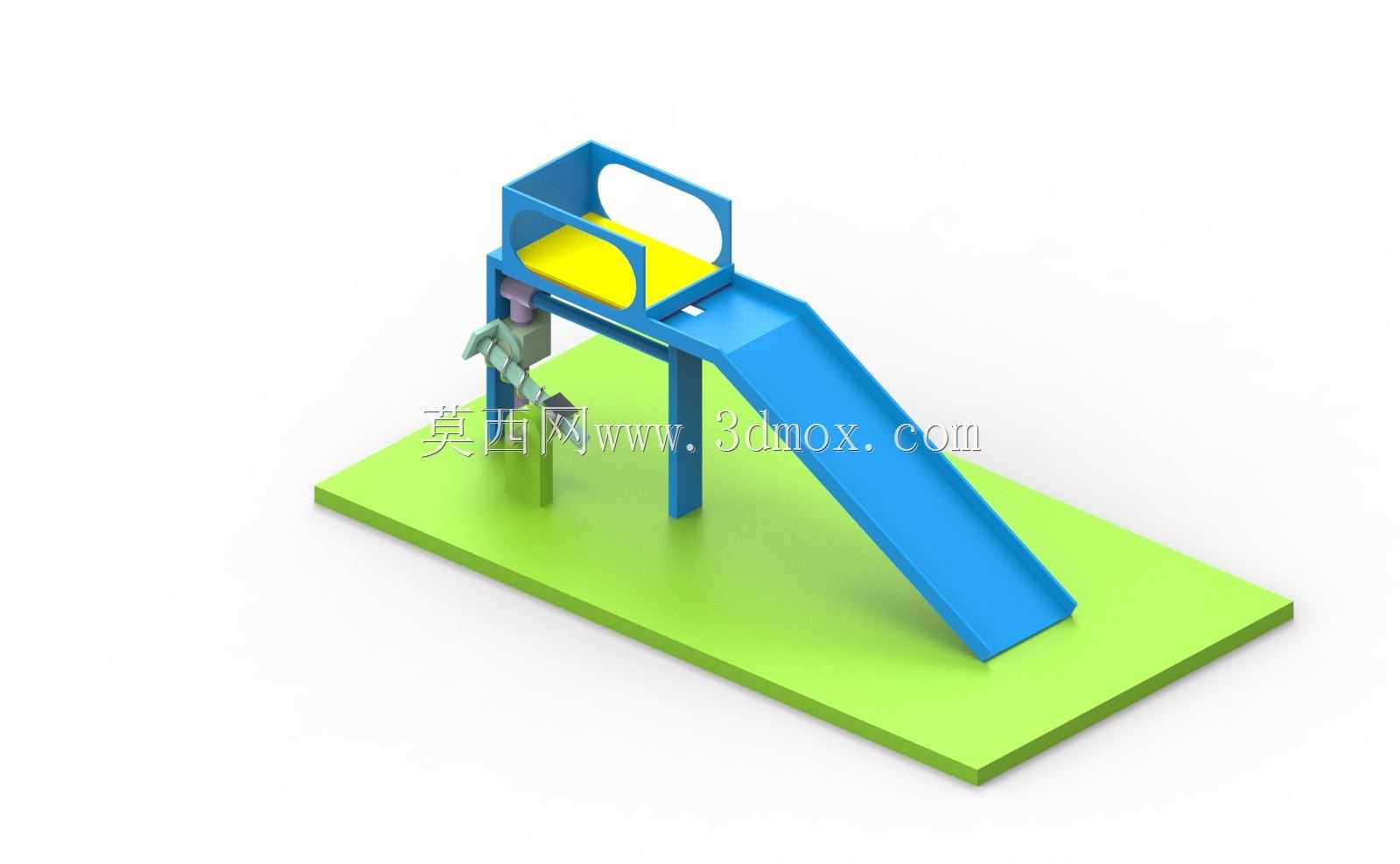

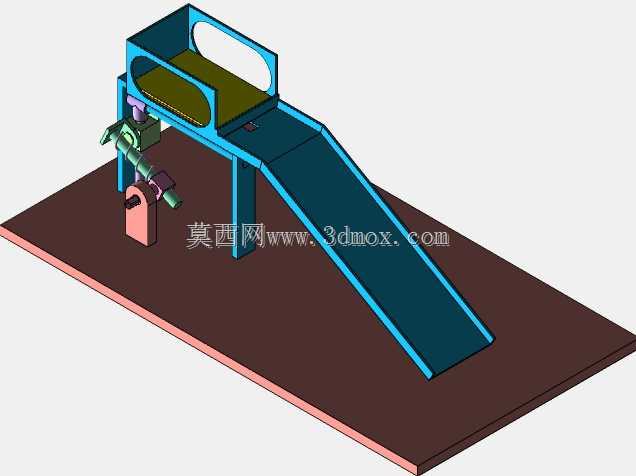

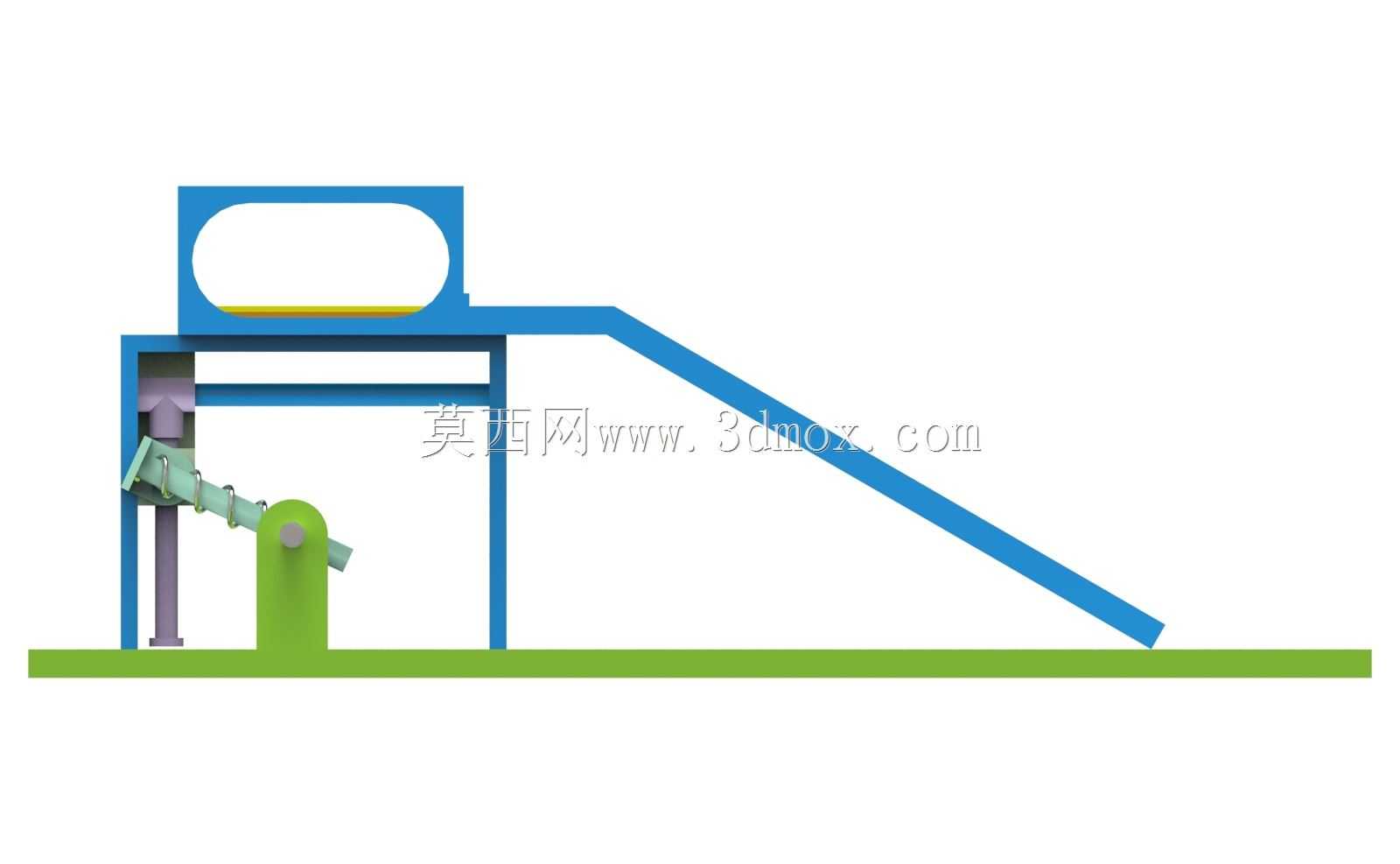

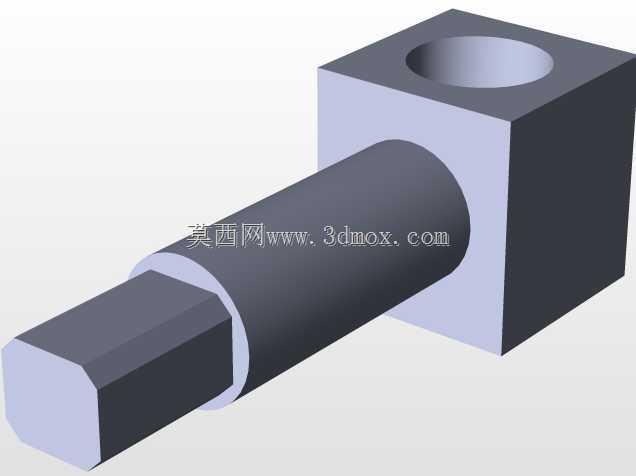

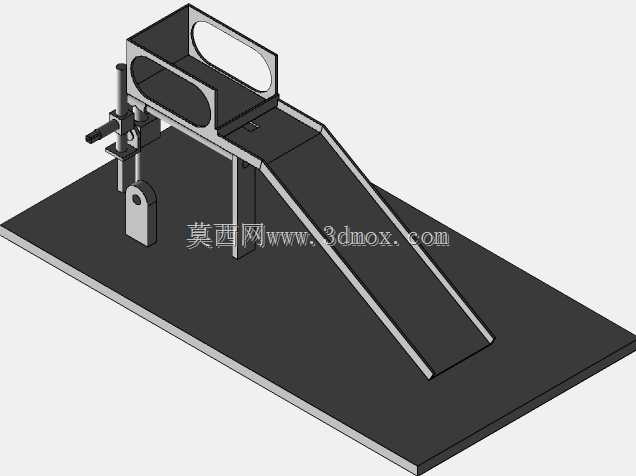

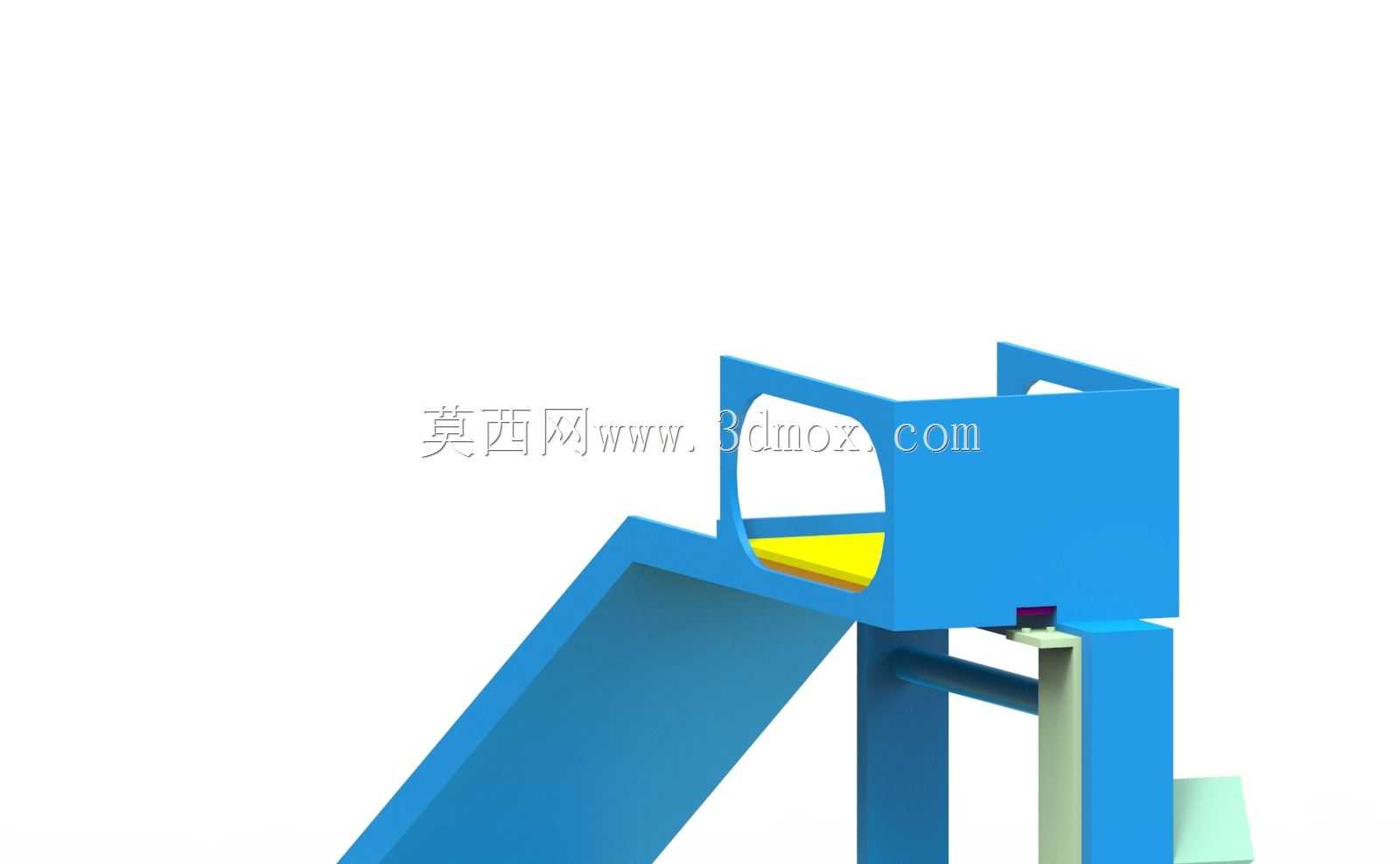

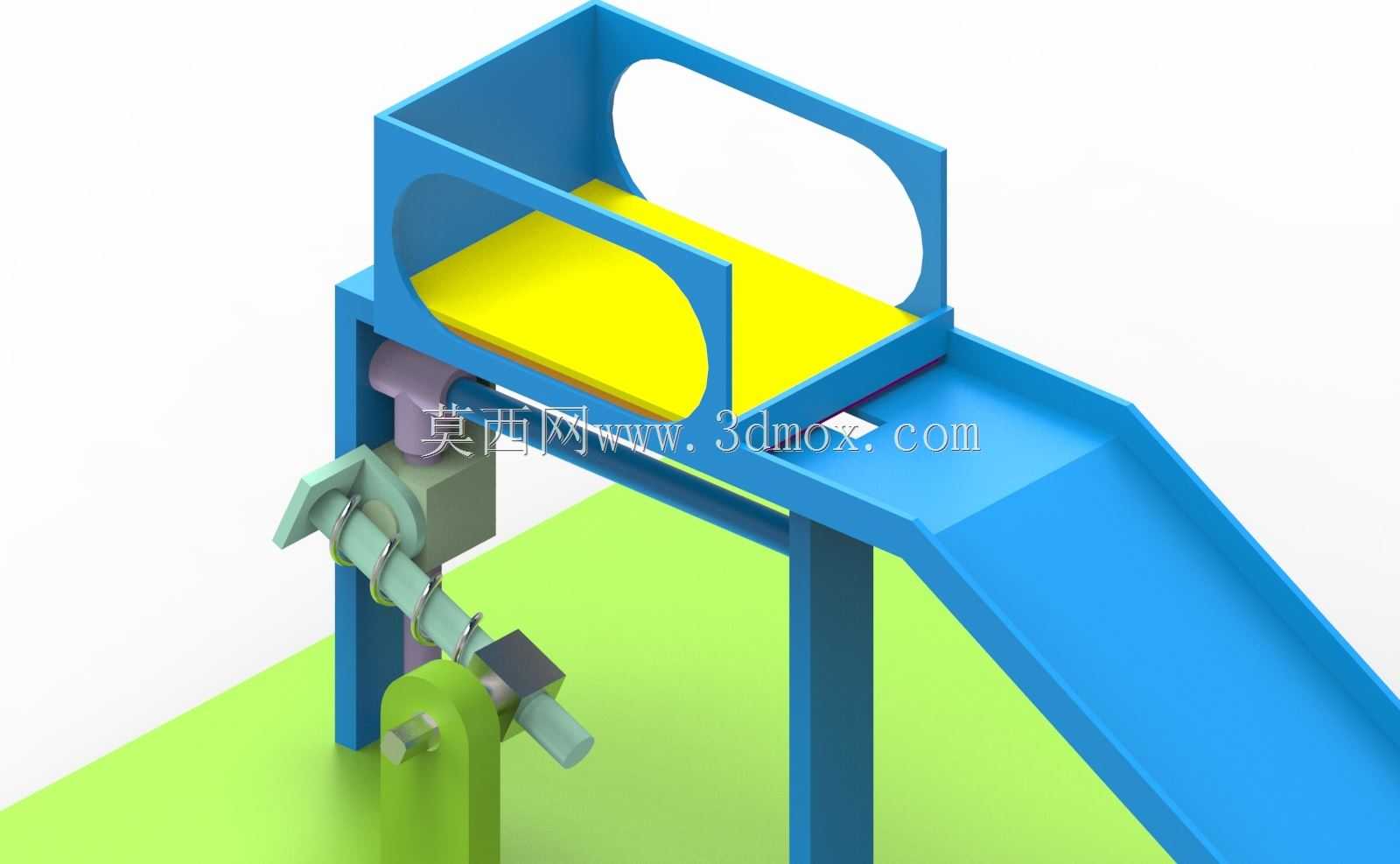

该发卡机构主要应用于卡片类物料的自动化分发场景，常见于智能卡生产流水线、自助发卡终端、卡片包装工序等环节，核心作用是实现堆叠卡片的单张分离与定向输送，替代人工取卡分料动作，提升卡片处理环节的作业一致性与效率。从结构组成来看，整套机构搭载在一块平整的安装底板上，底板作为所有组件的安装基准，预留了与下游输送线或者设备机架对接的安装孔位，安装时可直接通过螺栓固定在对应工位的机架台面上，整体安装边界紧凑，不需要占用过大的设备内部空间，适配多数中小型自动化设备的内部布局要求。储卡仓采用立式围挡结构设计，可容纳一定堆叠厚度的卡片，仓体内部做了顺滑过渡处理，避免卡片堆叠过程中出现卡滞、刮擦表面的问题，仓体下方设置有可调式托卡组件，可根据卡片的实际厚度调整出卡间隙，保证每次仅能通过单张卡片，避免出现多张卡片同时送出的故障。出卡执行部分采用辊轮摩擦送料结构，通过辊轮与卡片表面的接触摩擦力带动最下方的单张卡片向外送出，辊轮的压紧力可通过侧边的调节结构进行微调，适配不同厚度、不同表面材质的卡片，无论是PVC材质的会员卡、银行卡，还是纸质的门票、卡片类标签，都能通过调整压紧力实现稳定送料。送出的卡片直接接入倾斜设置的出料滑道，滑道采用光滑的平面结构，两侧设置有限位挡边，卡片在自身重力与辊轮推力的共同作用下沿滑道下滑至指定接料位置，滑道的倾斜角度经过反复校核，既不会因为角度过小导致卡片滑行卡顿，也不会因为角度过大造成卡片冲出接料位置。整套机构的支撑立柱采用对称式布局，保证储卡仓与送料组件的安装稳定性，避免长期运行过程中出现结构晃动导致的出卡精度下降问题。建模过程中对所有运动部件做了干涉检查，确保辊轮转动、卡片输送过程中不会与周边结构件发生碰撞，同时对各连接部位的装配关系做了完整还原，可直接用于后续的工程图导出、零部件加工以及机构运动仿真验证，设计时充分考虑了日常维护的便捷性，储卡仓、送料辊轮等易接触物料的部件都采用快拆式连接结构，出现卡片卡滞或者辊轮磨损时可快速拆卸清理、更换，不需要对整套机构进行大范围拆解。
