双工位皮带线拾取放置移栽机构

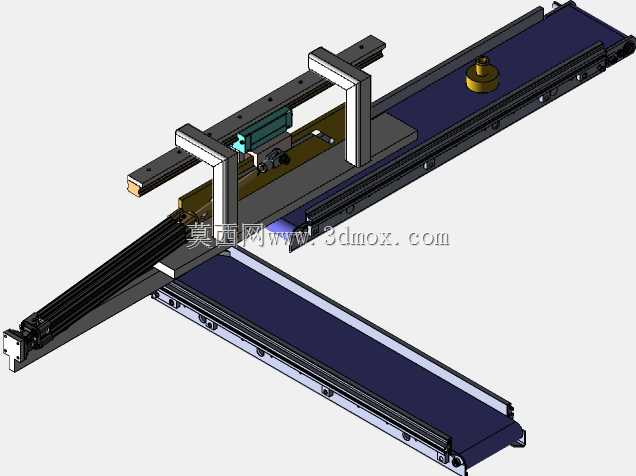

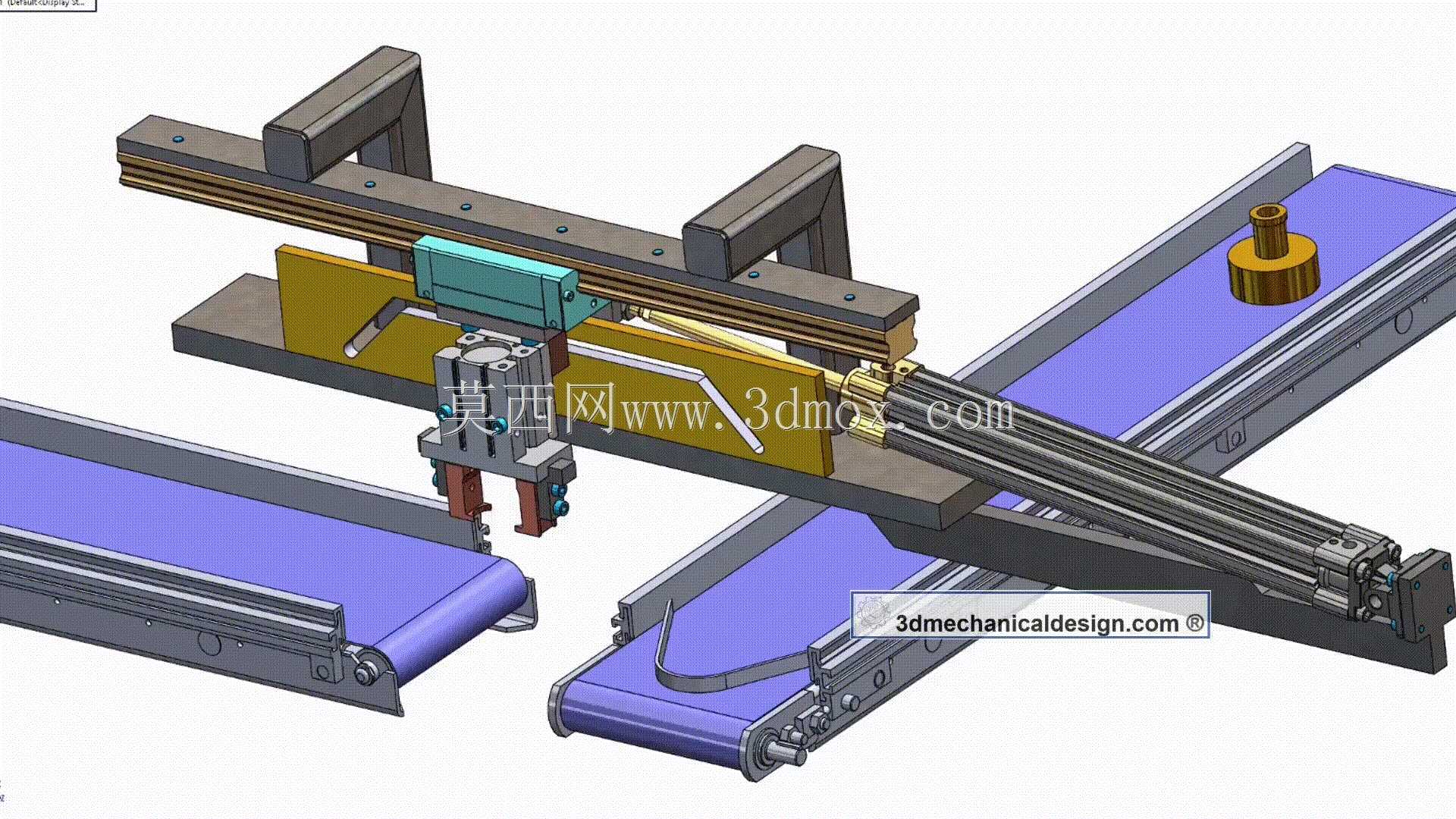

这套拾取放置机构主要适配3C电子小零件、小型五金件、包装半成品的跨工位转移动作，常见于小件组装线、检测分拣线的上下料环节，可衔接两条平行布置的皮带输送线，完成物料从一条线体到另一条线体的精准移栽，替代人工重复取放作业，降低流水线重复工位的人力投入。从结构布局来看，机构采用横梁式安装架构，横向移动采用无杆气缸搭配线性导轨的组合，保证长行程移动过程中的运行平稳性，移动行程可根据两条输送线的中心距灵活调整，常规适配中心距在300mm到800mm区间的平行线体，安装时横梁通过两端的立式支架固定在线体侧边的机架上，不需要额外占用线体上方的过多空间，支架预留了腰型安装孔，可根据现场实际高度差调整横梁的安装高度，适配不同高度的输送线对接需求。末端执行部分采用平行气动夹爪，夹爪的夹持行程可根据物料外形更换适配的夹指，针对易刮花的工件还可在夹指接触面粘贴聚氨酯缓冲垫，避免夹伤工件表面；夹爪整体通过滑台气缸安装在横向移动的滑座上，可实现竖直方向的升降动作，升降行程预留足够的取放安全高度，避免移动过程中夹爪或工件与线体边缘、线体上的定位工装发生碰撞。设计过程中优先考虑了动作节拍的匹配性，横向移动的速度可通过气缸调速阀灵活调整，配合线体的运行速度，可实现每小时600到1200次的取放动作，满足中低速流水线的生产节拍要求；气路走线全部采用拖链收纳，避免移动过程中气管拉扯磨损，所有运动部件的安装位置都预留了维护操作空间，日常更换易损件、调整夹爪位置时不需要拆解主体结构。安装边界方面，整套机构的横向宽度比两条线体的总外宽大150mm左右，竖直方向最高点距离线体工作面的高度不超过400mm，不会和车间上层的照明、风管等设施产生干涉，机构自重控制在合理区间，普通铝型材搭建的线体机架即可承载，不需要额外做加固处理。实际运行时，当进料线的物料输送到取料位，传感器触发信号后夹爪下降夹持物料，抬升后横向移动到放料位上方，下降松开夹爪完成放料，随后复位等待下一次动作循环，整套动作逻辑简单可靠，故障点少，适合长时间连续运行的生产场景。
