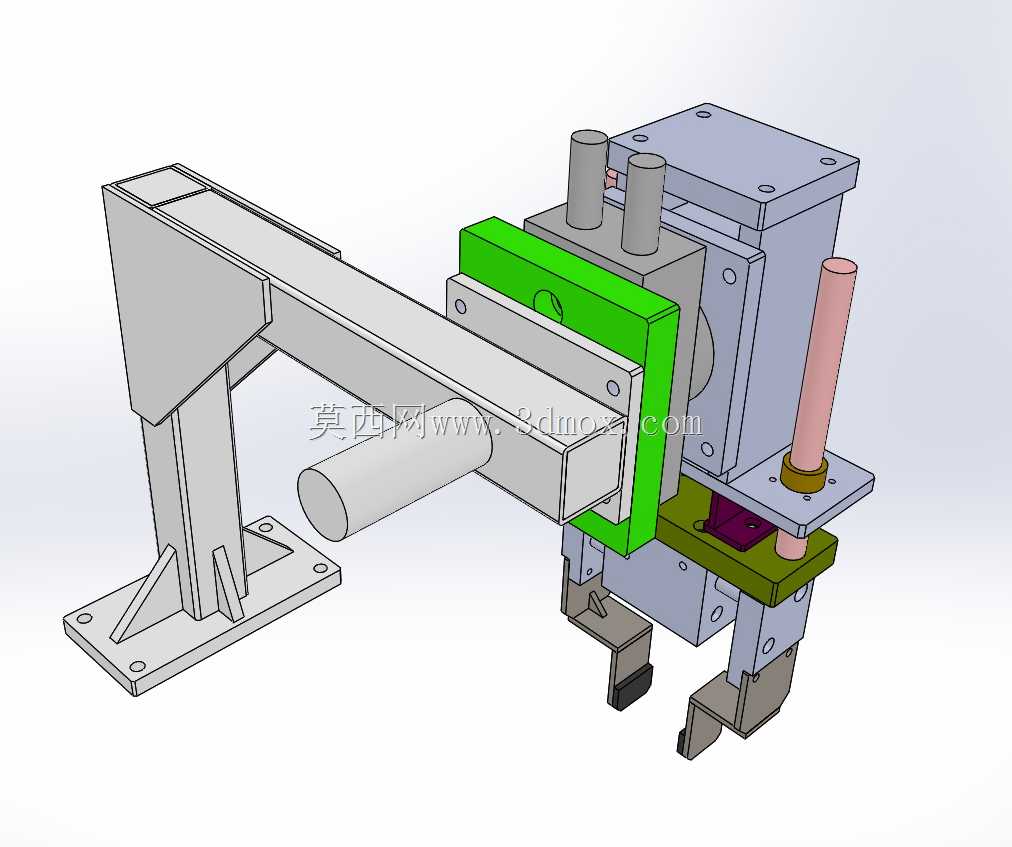

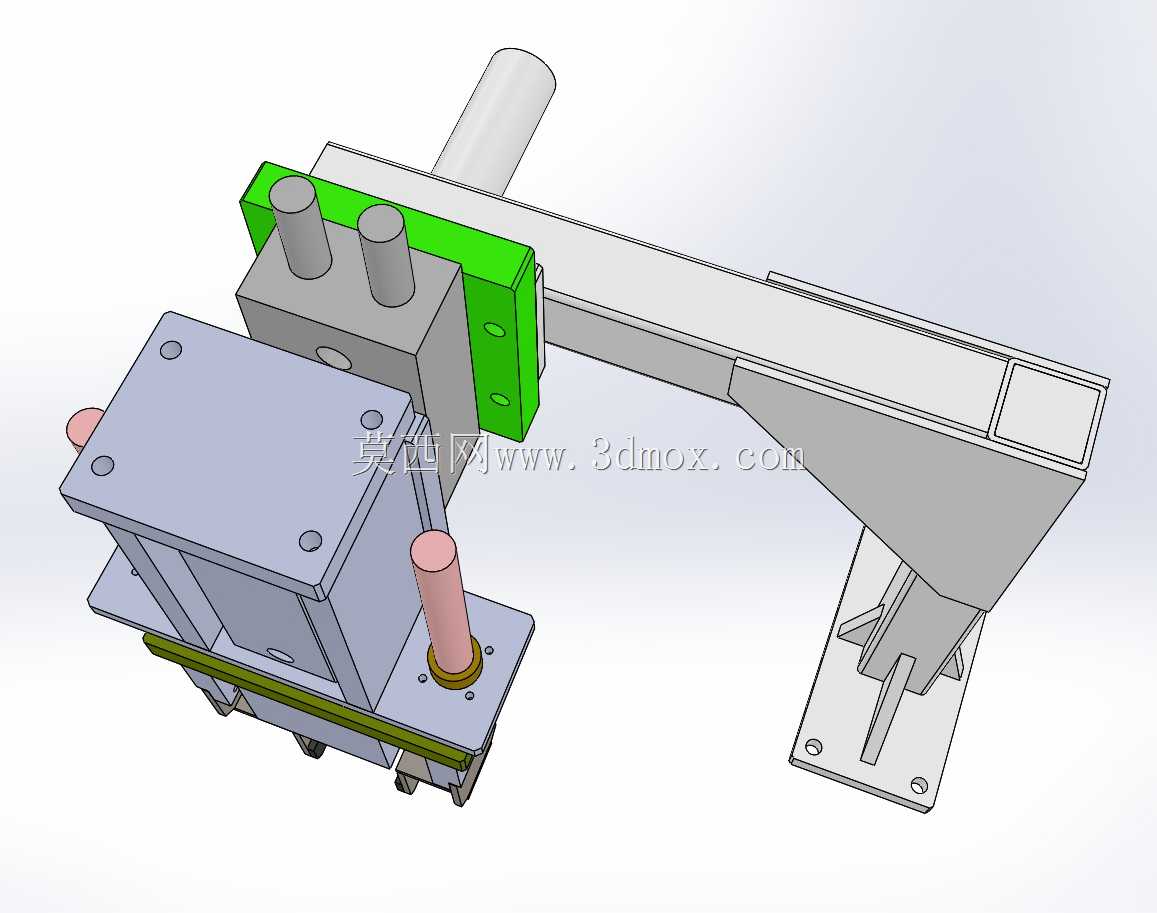

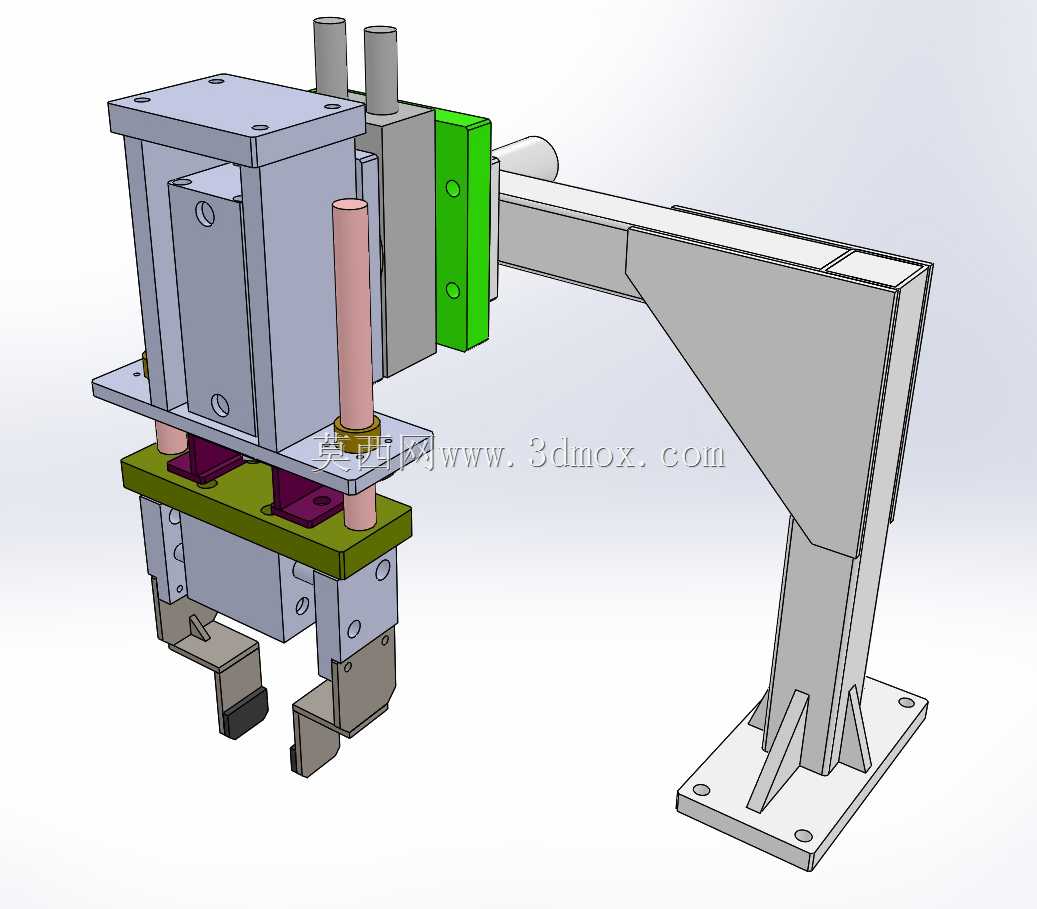

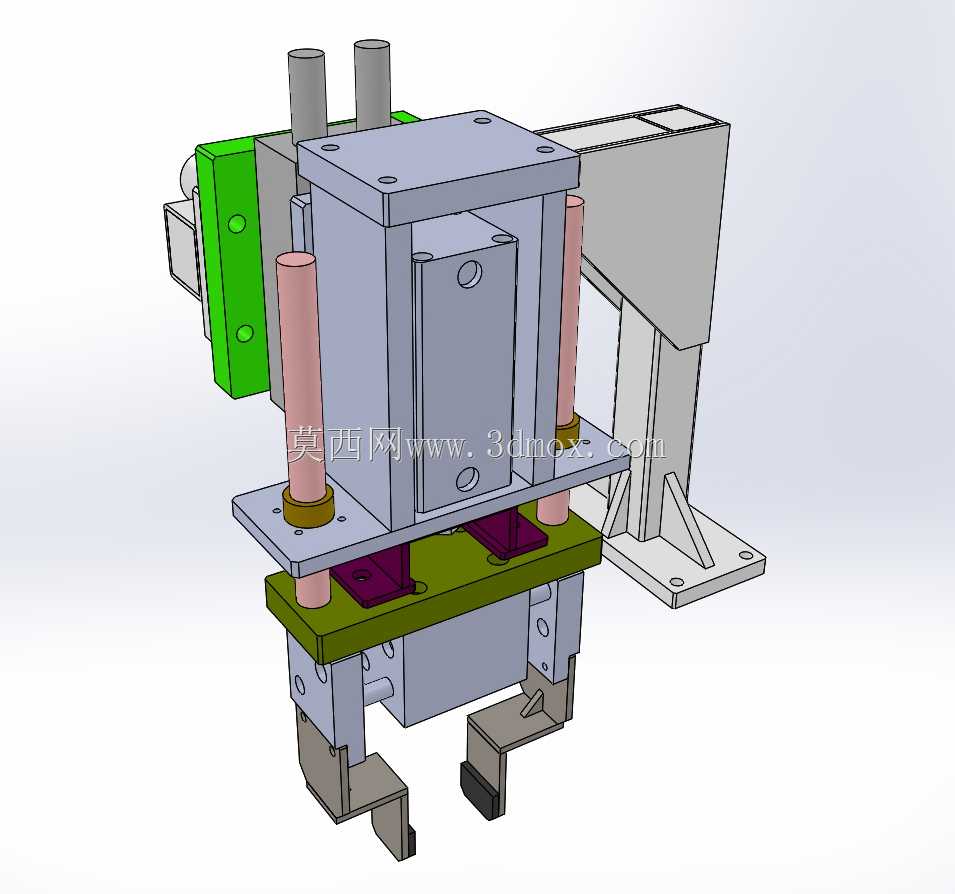

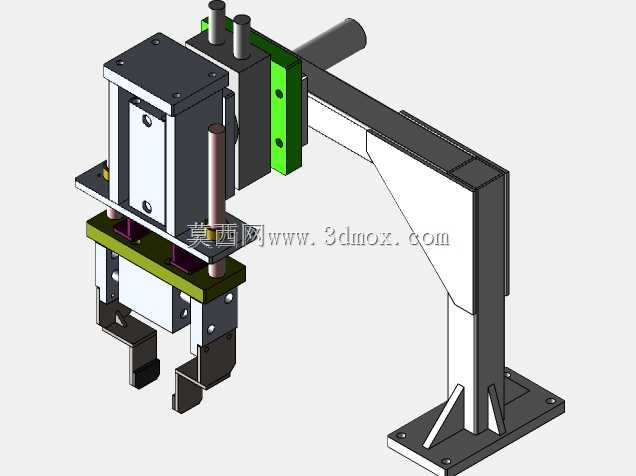

90度转角多工位气动拾取执行机构

这套90度转角拾取机构，主要面向3C电子、小五金件加工产线的工序间物料转运场景，适配冲床出料口、组装工位接驳台、检测工位上下料等需要水平转垂直姿态切换的搬运需求，解决传统直上直下拾取机构无法适配L型布局产线的空间痛点。从结构布局来看，整套机构采用悬臂式安装设计，底部带加强筋的L型安装支座通过四个沉头孔固定在设备机架台面，安装面预留的孔位可适配M8规格的内六角螺栓，支座垂直臂长度可根据产线接驳高度差做适配调整，水平伸出臂的长度覆盖300-500mm的工位间距范围，安装时需保证支座底面与机架台面的平面度公差不超过0.1mm，避免悬臂负载下出现结构形变影响拾取精度。机构的动力执行部分采用双导杆导向的气动滑台作为升降动力源，导杆直径16mm，搭配线性轴承做滑动支撑，保证升降过程的抗扭转性能，滑台行程可根据待拾取物料的堆叠高度做选型调整，常规配置下50mm行程即可满足单排料盘的取料高度需求。滑台输出端连接的拾取头采用双夹指平行气动夹爪，夹指接触面贴附聚氨酯防滑垫，避免夹取表面易刮花的塑胶件、铝制小零件时出现外观损伤，夹爪的开合行程可通过尾部的调节螺栓做微调，适配10-50mm宽度范围的异形零件夹取。实现90度位置切换的核心是安装在滑台侧部的旋转驱动单元，通过齿轮啮合结构带动整个升降拾取模组做90度往复回转，回转位置设置硬限位块搭配缓冲器，减少回转到位时的冲击震动，保证每次转角定位重复精度控制在±0.05mm以内，避免取料放料时出现位置偏差。整套机构的气路全部采用内嵌式走管设计，所有气管沿结构件内部的走线槽排布，避免设备运行过程中气管与周边结构出现剐蹭磨损，同时减少外露管线带来的积尘清理难题。在实际产线应用中，这套机构可直接搭配电磁阀组与产线PLC控制系统对接，根据上下游工位的到位信号触发取料、回转、放料的动作循环，单循环动作时长可控制在1.2秒以内，适配每分钟40-50次的节拍需求，相比多关节机器人做同类型转角拾取动作，这套专用机构的成本仅为工业机器人的五分之一，且维护难度更低，适合标准化程度高的大批量产线做固定工位的物料转运作业。设计阶段针对悬臂结构做了有限元受力校核，在夹取最大1kg负载的工况下，拾取头位置的最大形变量不超过0.08mm，完全满足小零件装配、检测工序的精度要求，机构所有外露金属件都做了阳极氧化或镀锌防锈处理，适配车间多油污、多粉尘的生产环境，日常维护仅需定期给导杆、轴承位置加注润滑脂即可，无复杂的保养流程。
