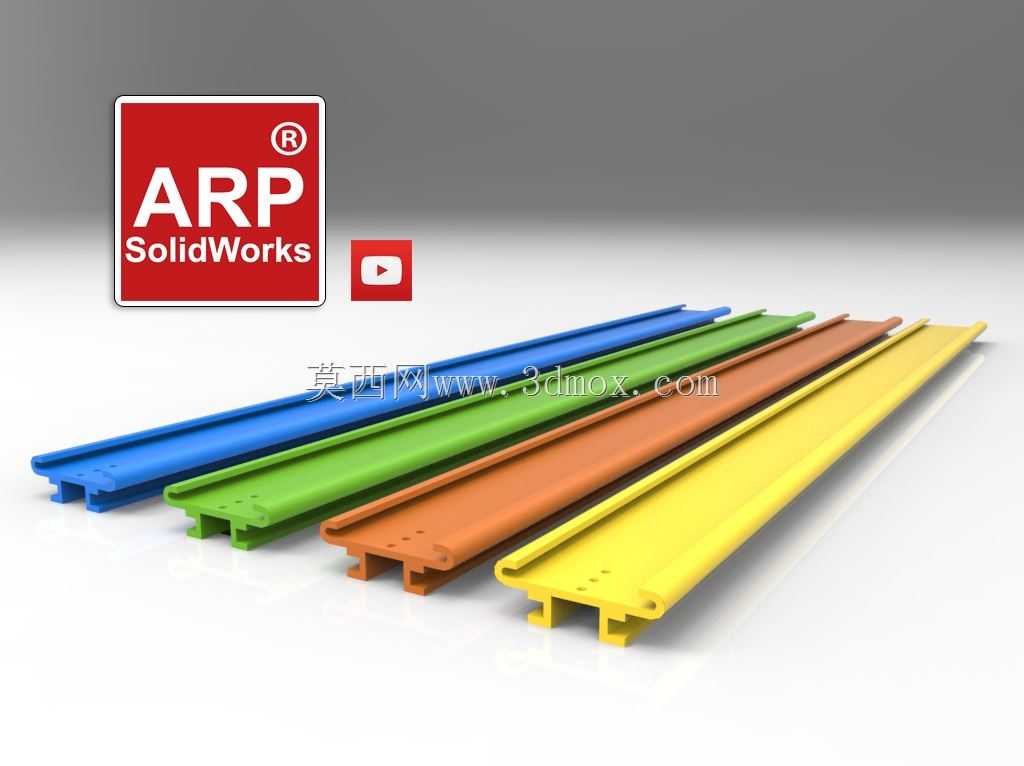

彩色铝合金窗帘导轨型材结构设计

这类铝合金导轨型材主要应用于家装及商用空间的窗帘悬挂系统，作为窗帘开合运动的承载导向构件，日常使用中需要承受窗帘布整体重量，同时保障窗帘开合过程顺畅无卡滞，不会因为长期往复滑动出现轨道变形、走珠脱落等问题。从结构设计来看，型材采用一体化挤压成型工艺，主体为带内滑槽的长条形结构，滑槽截面尺寸经过匹配走珠轮径优化，走珠在槽内滑动时两侧间隙控制在合理范围，既不会因为间隙过大出现走珠晃动倾斜，也不会因为间隙过小导致滑动阻力增大、开合卡顿。型材端部预留有安装孔位，可直接匹配安装码与墙面或吊顶基层固定，不需要现场二次钻孔加工，能有效降低现场安装的工作量，同时避免现场钻孔破坏型材表面氧化层导致的耐腐蚀性能下降。型材外侧的加强筋结构沿长度方向通长布置，在控制型材整体壁厚、降低材料用量的前提下，大幅提升长尺寸状态下的型材抗弯刚度，即使是跨度超过三米的安装场景，导轨中部也不会因为窗帘长期负重出现明显下挠，保障窗帘开合时走珠全程顺畅通行。不同配色的型材可适配不同装修风格的空间需求，表面采用阳极氧化处理，日常使用中耐摩擦、不易积灰，清洁时仅需用干布擦拭即可维持外观整洁。设计过程中需要重点关注滑槽的开口尺寸与走珠挂杆的匹配度，开口处做了圆弧翻边处理，既可以避免挂杆滑动时与开口硬摩擦产生异响，也能提升开口处的结构强度，防止安装过程中用力不当导致开口变形。型材的安装边界需要适配常规吊顶与墙面安装码的尺寸，背部的贴合面做了平面度控制，安装后能与基层紧密贴合，不会出现局部翘起导致的固定螺丝受力不均问题。滑槽内部的走珠轨道面做了光滑度处理，减少走珠轮滚动时的摩擦阻力，即使是厚重的遮光窗帘，手动开合时也不需要施加过大的推力，长期使用后轨道面磨损量极小，能维持十数年的顺畅使用周期。
