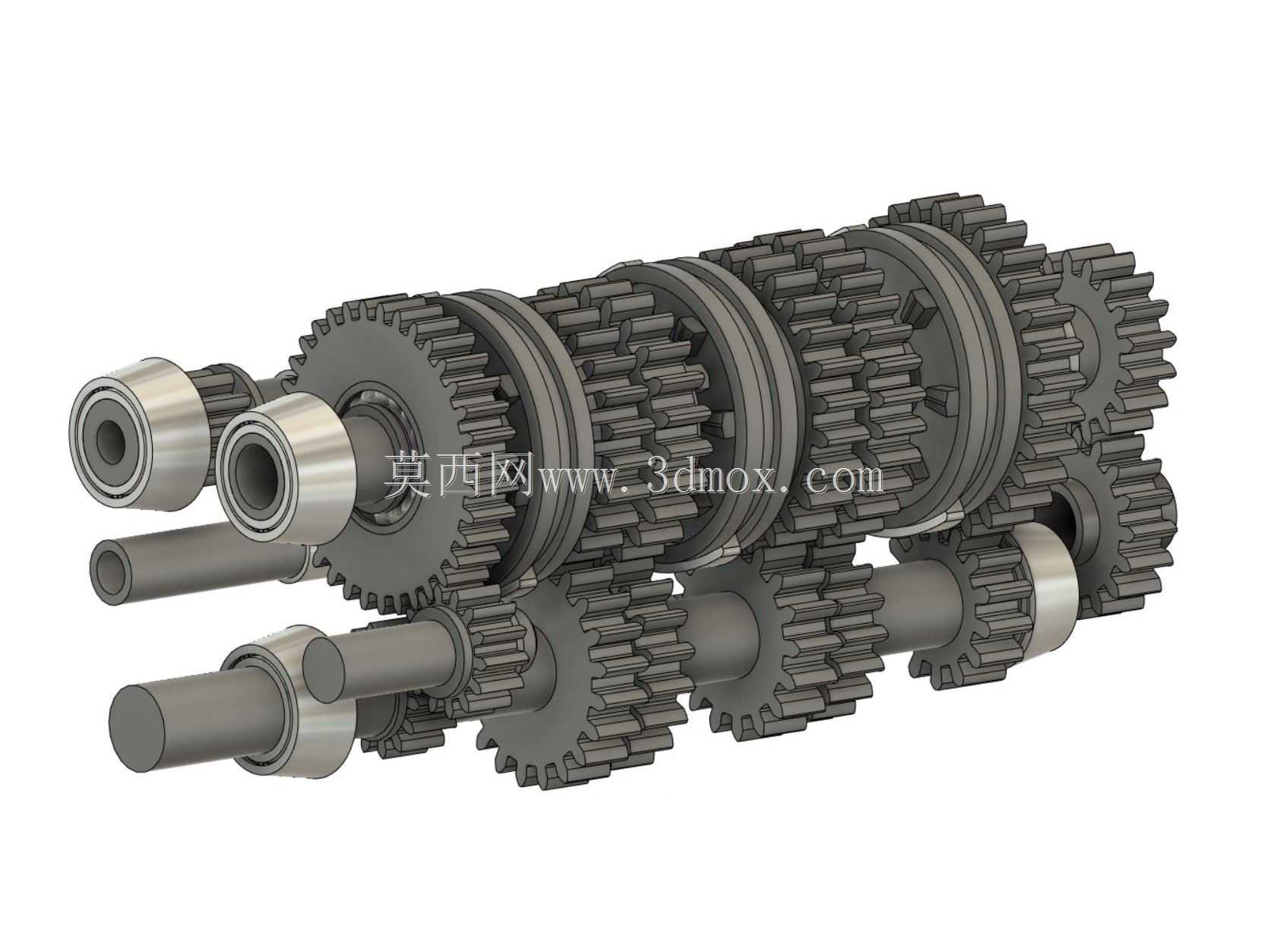

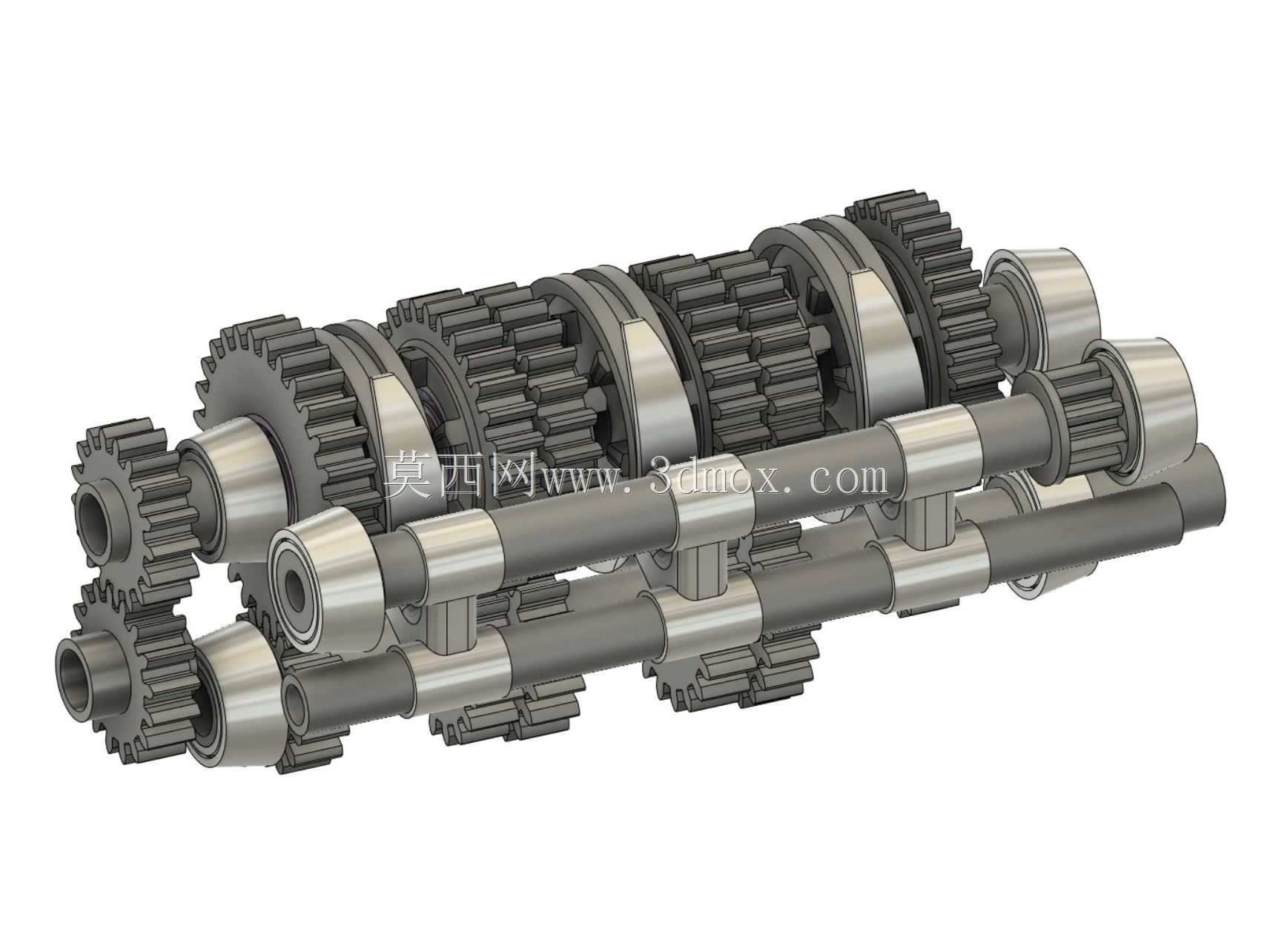

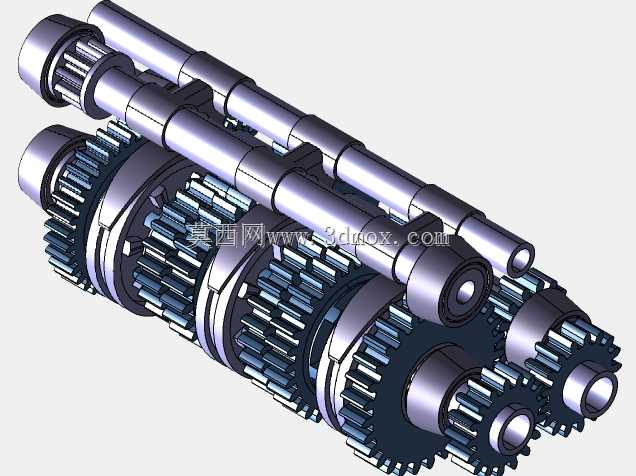

赛车用五速顺序换挡传动变速箱结构

这套五速顺序传动结构，核心服务于场地赛车动力传递场景，匹配大马力内燃机型的动力输出特性，解决赛车在连续弯道工况下快速换挡、动力衔接无中断的实际需求。从实际装车边界来看，整套轴系采用平行轴布置方案，输入轴、输出轴与倒档轴的中心距经过严格匹配，可直接适配对应级别赛车的车架传动舱安装空间，轴端的轴承安装位预留了标准配合公差，无需额外改制即可匹配常用的深沟球轴承与滚针轴承规格，轴向定位卡环槽的位置也经过校核，能承受大扭矩输出下的轴向窜动载荷。设计阶段优先考虑了传动比的梯度合理性，五个前进挡的齿比排布紧密贴合赛道加速特性，从一档的大扭矩起步齿比到五档的高速巡航齿比，每一档的转速跌落区间都控制在发动机最大扭矩输出平台范围内，保证换挡后发动机仍能处于最佳动力输出区间，避免动力断层影响圈速表现。齿轮组全部采用常啮合斜齿布局，相比直齿传动能有效降低啮合冲击与传动噪音，同时提升大扭矩传递下的齿面接触强度，同步器机构采用锁环式结构，配合顺序换挡机构的拨叉导轨，可实现单向顺序换挡操作，避免赛手在激烈驾驶中误挂档位的风险。倒档轴采用独立惰轮布置，不占用前进挡的轴系空间，倒档齿轮的滑动啮合套位置经过优化，换挡行程控制在合理范围，不会与周边档位的拨叉运动产生干涉。整套结构的润滑路径设计也充分考虑了赛车的高负荷工况，轴芯预留了润滑油道，齿轮啮合点位置对应壳体的喷油孔位，高速运转时可通过飞溅与压力润滑结合的方式，保证齿面与轴承位置的润滑充分，避免长时间高负荷下出现齿面胶合、轴承烧蚀的问题。从建模细节来看，每一个齿轮的齿形参数、变位系数都经过啮合校核，齿侧间隙控制在竞赛要求的合理范围，既不会因间隙过大出现传动冲击，也不会因间隙过小导致热胀卡滞；拨叉的运动行程与同步器的结合行程完全匹配，换挡拨头的轮廓经过优化，能减少换挡过程中的卡滞感，提升换挡操作的干脆程度。这套结构不仅可直接用于赛车传动系统的方案验证，也能作为平行轴顺序变速箱设计的参考样例，帮助结构设计人员理解多档位传动的轴系排布、齿轮匹配、换挡机构布置的核心逻辑，在做同类传动产品开发时，可直接参考其中心距设定、齿轮排布逻辑、安装边界的处理方式，减少前期方案迭代的试错成本。
