高精度阶梯式传动轴结构三维数模

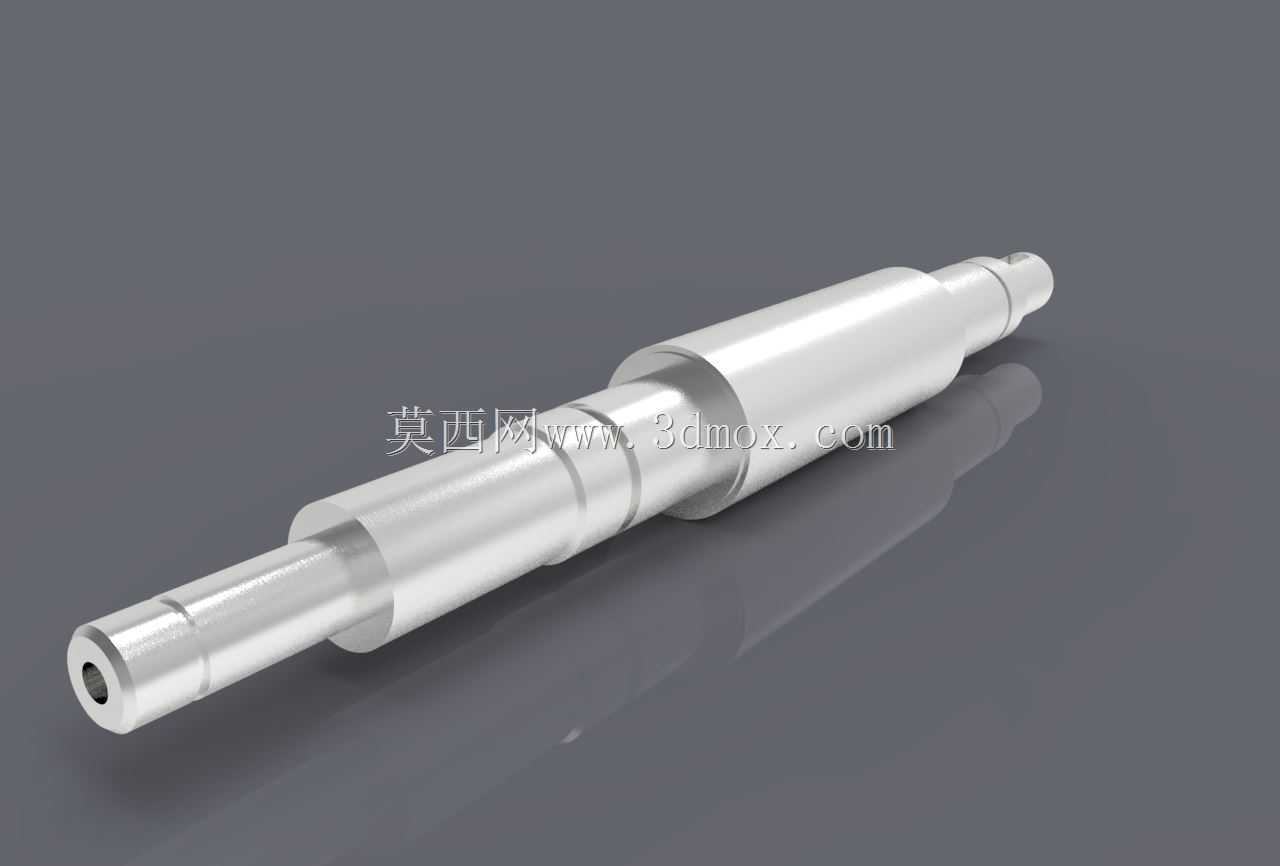

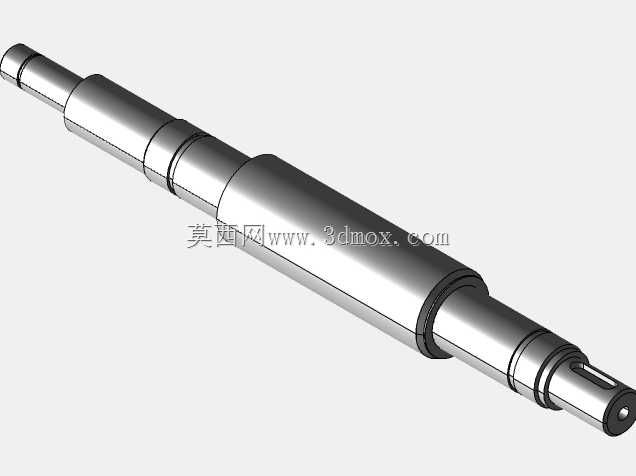

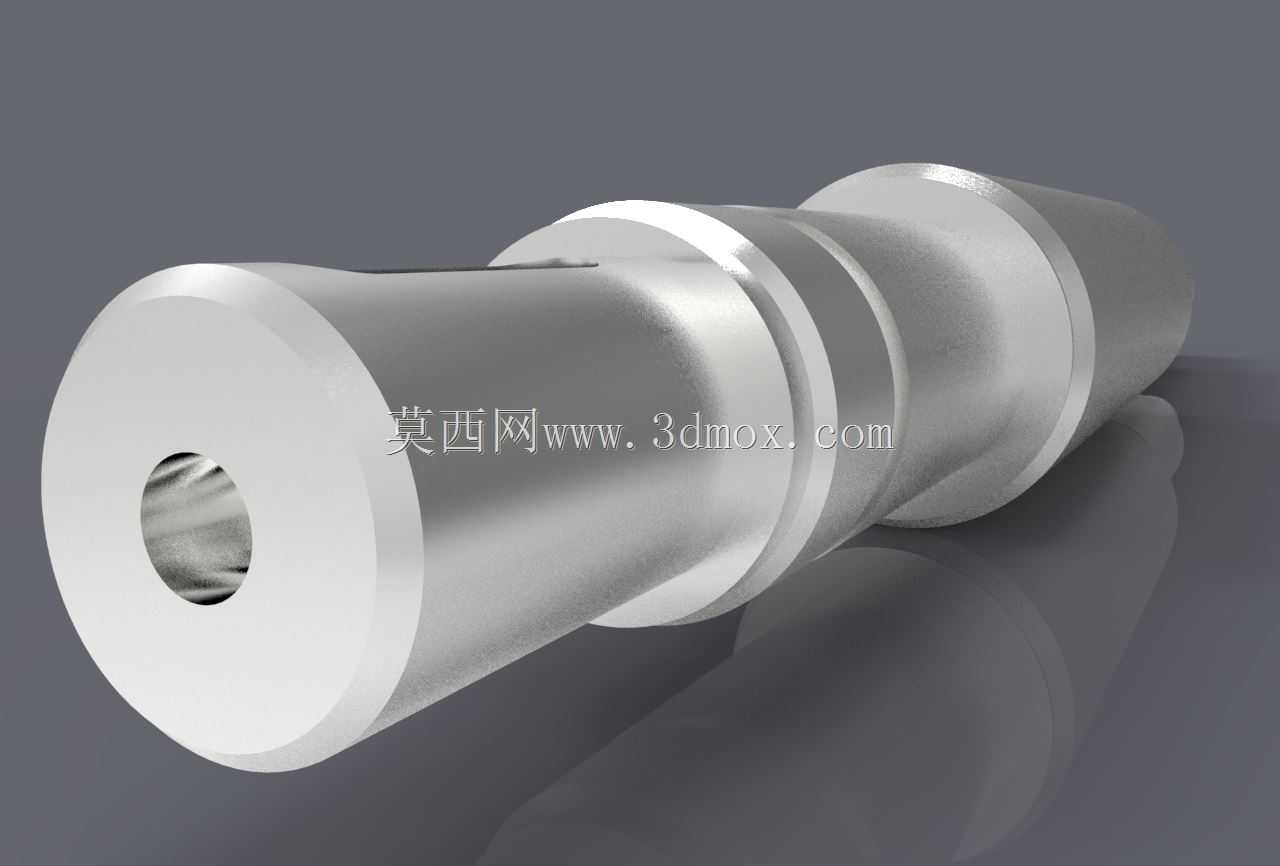

这款阶梯轴类零件的三维数模，还原了实际工业场景中传动轴的完整结构细节，建模过程严格遵循机械设计手册中轴类零件的设计规范，所有轴段的直径过渡、倒角、中心孔结构都完全符合加工工艺要求。在实际工业应用中，这类阶梯轴常作为传动系统的核心承载部件，多用于中小型减速机、精密机床进给机构、输送设备传动单元等场景，承担扭矩传递、支撑回转零件的核心作用，工作过程中需要承受交变弯曲应力与扭转应力的复合作用，因此结构设计上的合理性直接决定了整套传动机构的使用寿命。从设计思路来看，数模中不同直径的轴段划分，完全匹配实际装配需求：最细的端部轴段用于安装锁紧螺母或定位挡圈，相邻的等直径轴段用于装配传动齿轮或者带轮，中间直径最大的轴肩位置是核心的定位基准，用于匹配轴承内圈的安装端面，保证回转件的轴向定位精度，避免运转过程中出现轴向窜动。轴端的中心孔结构完全符合GB/T 145标准要求，是轴类零件机加工过程中的核心工艺基准，无论是车削加工时的顶尖装夹，还是后期外圆磨床的精加工工序，都需要依靠两端中心孔来保证各轴段的同轴度要求，建模时特意保留了中心孔的完整细节，方便后续生成工程图时直接调用工艺标注。从安装边界来看，各轴段的长度尺寸经过合理分配，装配时轴承位的轴段长度略小于轴承内圈宽度，保证轴承安装到位后能通过端盖实现可靠压紧；传动件安装位的轴段长度匹配对应轮毂宽度，同时预留了键槽的安装空间，虽然数模中未做键槽细节，但轴段直径已经按照平键连接的标准尺寸预留了加工余量，设计人员可以根据实际传递扭矩的大小选择对应规格的平键。轴段之间的过渡圆角也做了合理设计，避免直径突变位置出现应力集中，有效降低长期交变载荷下出现疲劳断裂的风险，表面粗糙度的对应结构也在数模中通过细节特征做了区分，轴承位、传动件配合位的表面精度要求更高，非配合面的过渡段则适当降低精度要求，平衡加工成本与使用性能。这类轴类零件的选材通常对应高强度合金结构钢，经过调质处理后获得良好的综合力学性能，既能满足强度要求，又具备足够的韧性抵抗冲击载荷，三维数模的结构完全匹配这类材料的加工工艺特性，不会出现无法加工的冗余结构，不管是用于教学演示、结构选型参考，还是作为整机设计的子零件调用，都能直接适配设计流程，不需要做过多的结构调整。
