多片式摩擦离合器总成结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:256458
  • 多片式摩擦离合器总成结构设计
  • 多片式摩擦离合器总成结构设计
  • 多片式摩擦离合器总成结构设计
  • 多片式摩擦离合器总成结构设计
  • 多片式摩擦离合器总成结构设计
  • 多片式摩擦离合器总成结构设计
  • 多片式摩擦离合器总成结构设计
  • 多片式摩擦离合器总成结构设计
  • 多片式摩擦离合器总成结构设计
  • 多片式摩擦离合器总成结构设计
  • 多片式摩擦离合器总成结构设计
  • 多片式摩擦离合器总成结构设计
  • 多片式摩擦离合器总成结构设计

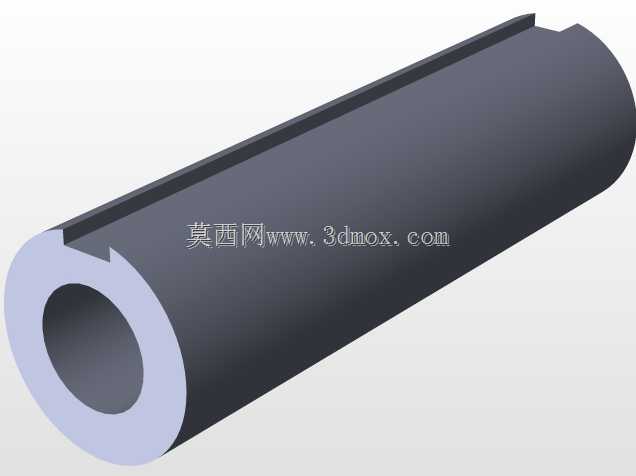

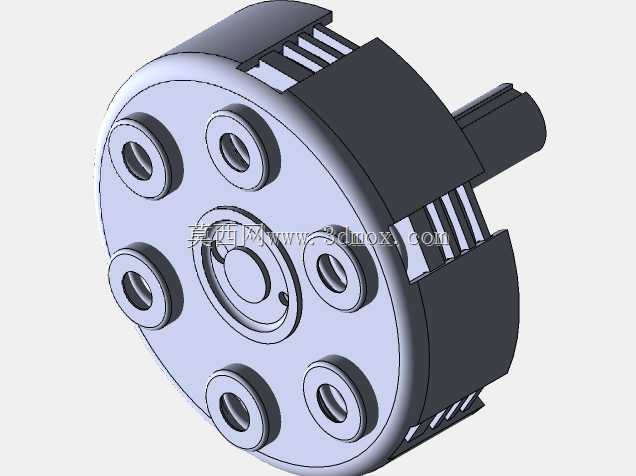

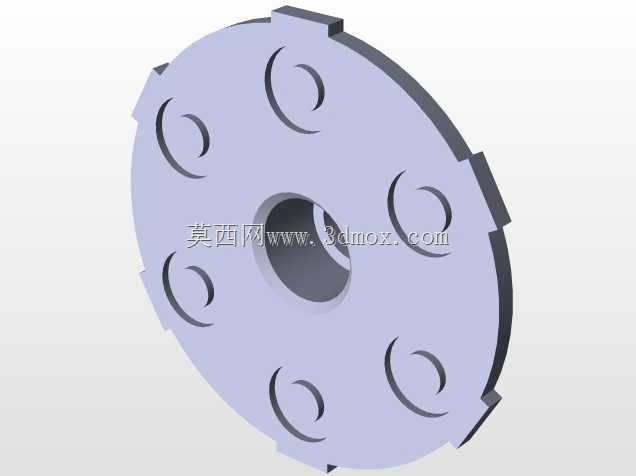

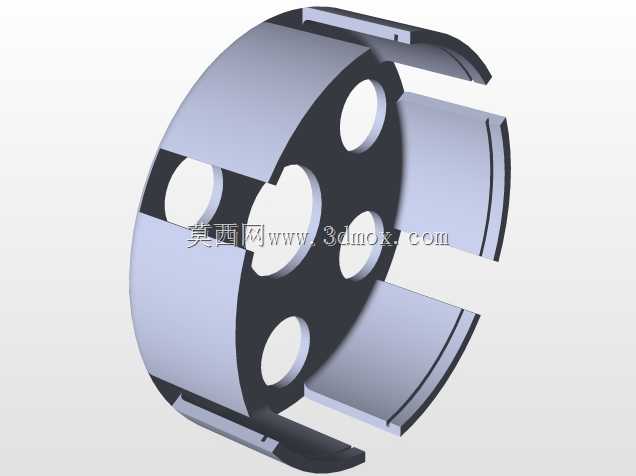

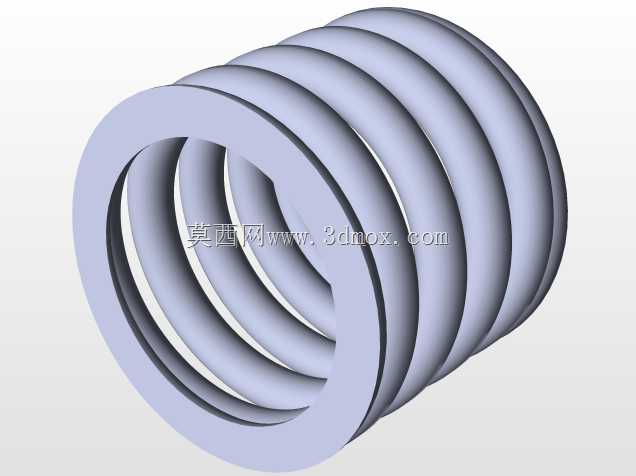

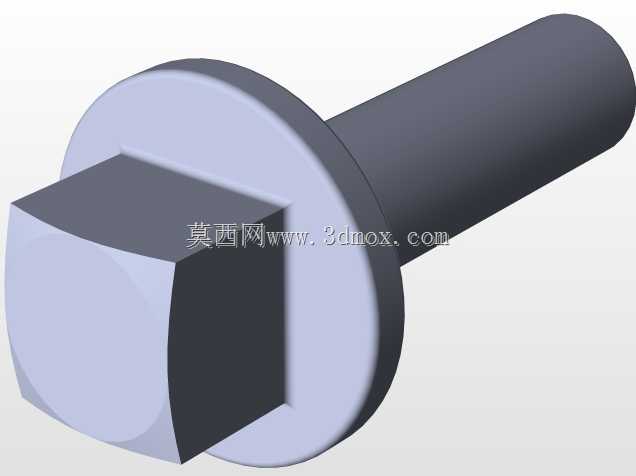

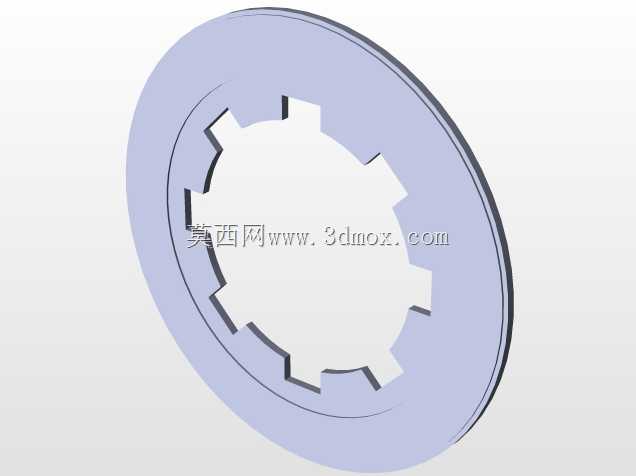

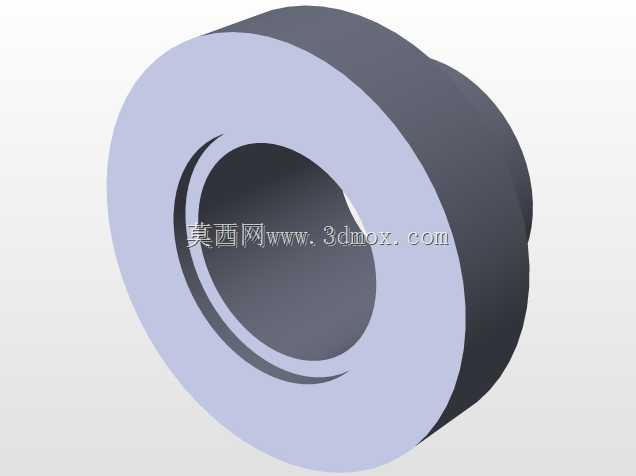

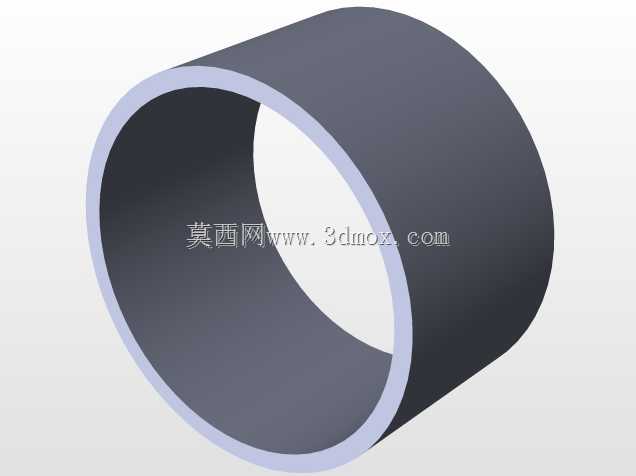

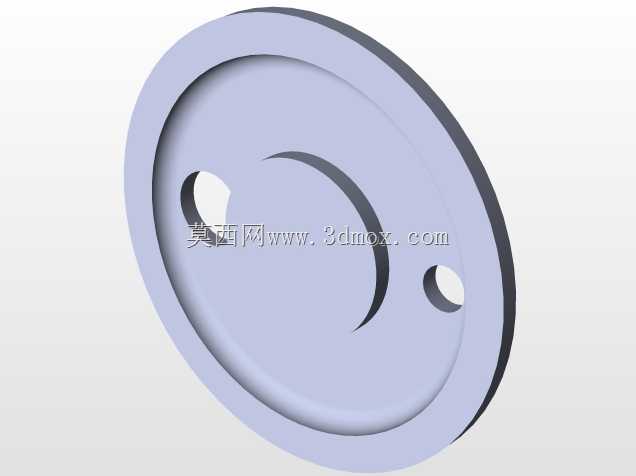

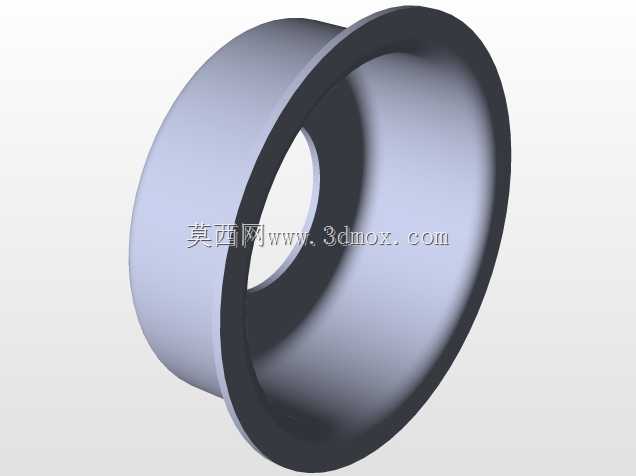

这款摩擦式离合器的结构设计,核心围绕动力传动链路的通断控制需求展开,在各类需要频繁启停、换向的中小功率传动场景中适配性极强,比如轻工输送线的驱动端、小型机床的进给传动单元、农用机械的动力输出接驳位置,都能见到这类结构的实际应用。从功能实现逻辑来看,该结构依靠摩擦片组间的正压力产生摩擦力矩,输入端与动力源接驳的轴段插入结构中心,输出端的壳体与从动负载连接,当压板施加轴向压紧力时,多组交错布置的摩擦片紧密贴合,主动侧的扭矩通过摩擦力传递到从动侧,实现动力的刚性接驳;当压紧力释放后,摩擦片间保留微小间隙,主动轴空转,从动侧停止动力输入,整个接合过程的冲击被摩擦片的滑磨过程缓冲,不会对传动链造成硬冲击。设计阶段首先敲定了圆周均布的六组螺栓压紧结构,这种布置方式能让压板施加的轴向压力均匀覆盖整个摩擦片端面,避免局部压力过大导致摩擦片偏磨,同时也能保证扭矩传递过程中各摩擦片受力一致,不会出现局部打滑的问题。输入端的轴段采用单键槽的连接形式,适配常规的圆柱轴输出动力源,安装时不需要额外加工复杂的配合结构,现场装配的容错率更高。从安装边界来看,整体结构采用圆柱式外形,输出端壳体的散热槽沿圆周方向均匀开设,在连续滑磨的工况下能快速带走摩擦产生的热量,避免摩擦片因为高温出现烧蚀、摩擦系数骤降的问题,安装时只需要保证输入端轴与从动侧的回转中心同轴度控制在0.05mm以内,就能避免运转过程中出现偏载、异响的问题。结构的轴向尺寸经过压缩设计,整体轴向长度控制在径向尺寸的1.2倍以内,在安装空间局促的传动箱内部也能顺利布置,不需要额外预留过大的安装空位。摩擦片组的数量可以根据需要传递的额定扭矩灵活调整,不需要改动外部壳体和压板的结构,就能适配不同功率等级的动力源,这种模块化的设计思路能大幅降低后续衍生型号的开发成本。在细节处理上,壳体上的散热槽同时兼顾了减重的作用,在保证结构强度满足额定扭矩1.5倍过载要求的前提下,尽可能降低了整体的转动惯量,接合和分离过程的响应速度更快,不会因为从动侧惯量过大导致分离滞后。
