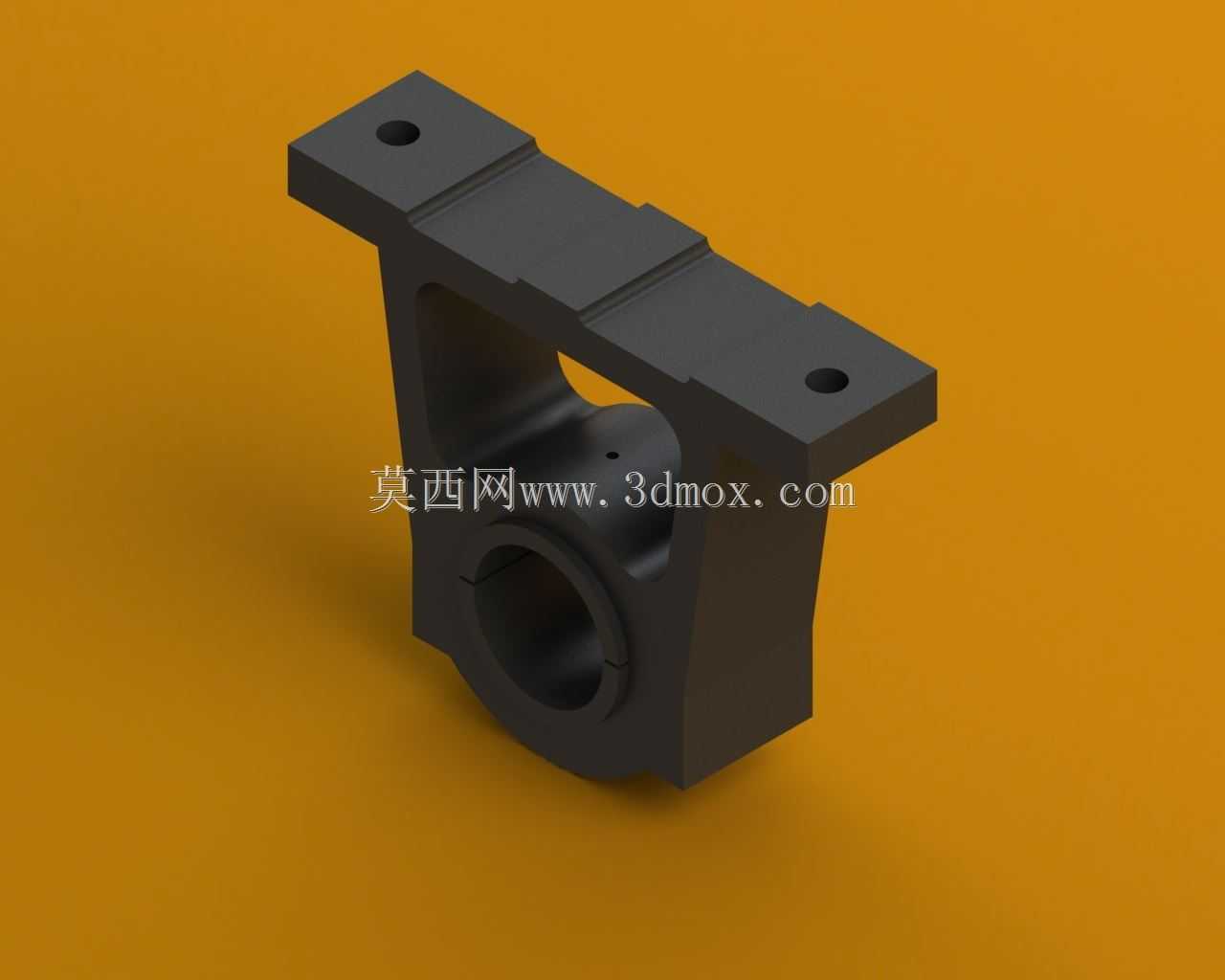

带安装法兰的剖分式轴承支撑座结构

这类带双侧安装翼的剖分式支撑结构，常应用在输送线辊筒支撑、中小型传动设备的转轴定位场景中，核心作用是为旋转轴提供稳定的径向支撑，同时通过剖分的结构设计，方便后期轴系维护时不用拆卸整段轴系就能完成轴承更换、间隙调整作业。从结构设计逻辑来看，主体的半圆轴承容纳腔是核心功能区，腔体内径与配套的外球面轴承或者滑动轴套外径匹配，腔体两侧的止口结构可以限制轴承的轴向窜动，避免轴系运转过程中出现轴向偏移影响传动精度。两侧向外延伸的安装翼板上预留了沉头安装孔，安装时可以通过内六角螺栓将整个支座固定在设备的安装基面或者机架型材上，翼板与主体连接位置做了加厚过渡处理，能抵消轴系运转时传递到安装位置的交变载荷，避免长期受力出现连接位置开裂的问题。安装边界方面，两个安装孔的中心距需要和机架上预设的安装孔位严格对齐，支座的总高度决定了轴系的中心高，选型时需要匹配对应传动部件的中心高度要求，避免出现带轮、链轮不同心导致的传动磨损加剧问题。主体下方的支撑肋板从轴承腔底部一直延伸到翼板根部，在不额外增加整体壁厚的前提下提升了结构的抗扭、抗弯强度，既控制了零件整体重量，也能满足重载工况下的支撑强度要求。这类支座在实际使用中，通常会在轴承腔位置预留注油通道，方便定期加注润滑脂降低轴承运转磨损，部分工况下还会在腔体端面加装密封端盖，阻挡粉尘、切削液进入轴承内部，延长轴承的使用寿命。建模过程中需要重点关注安装孔的位置度公差、轴承腔的圆柱度公差，以及安装翼板底面的平面度要求，这些形位公差直接影响最终零件装配后的支撑精度，若翼板底面平面度超差，安装锁紧后会导致轴承腔变形，出现轴系卡滞、运转阻力过大的问题。
