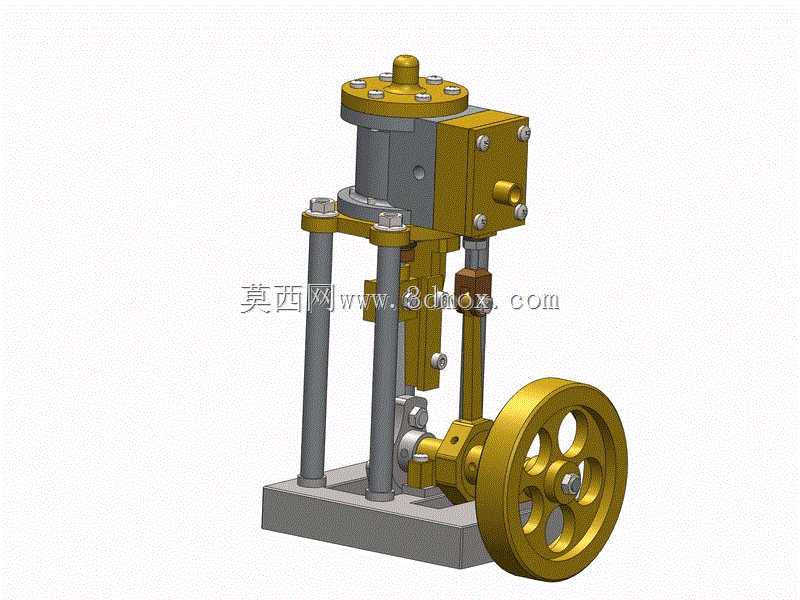

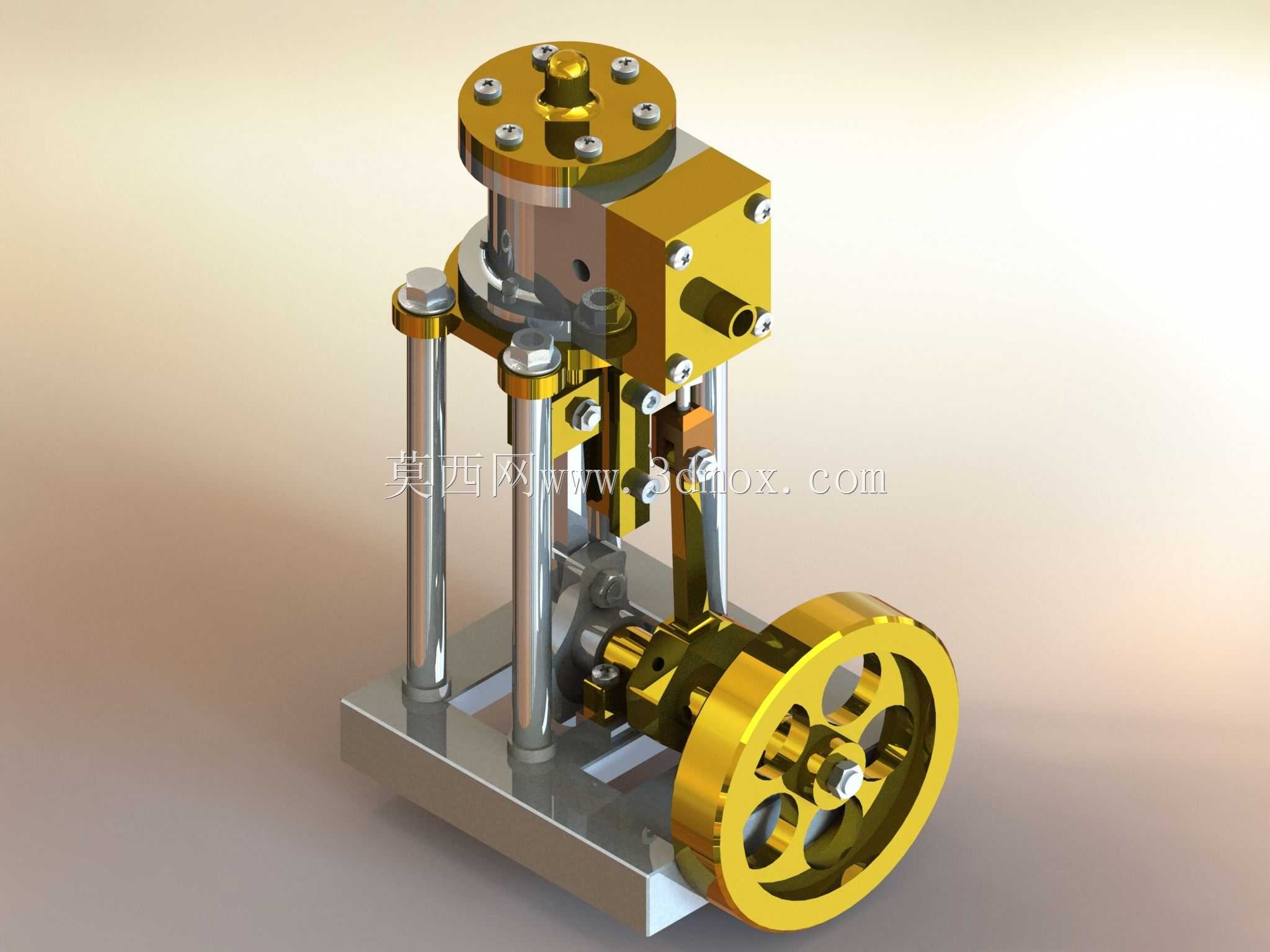

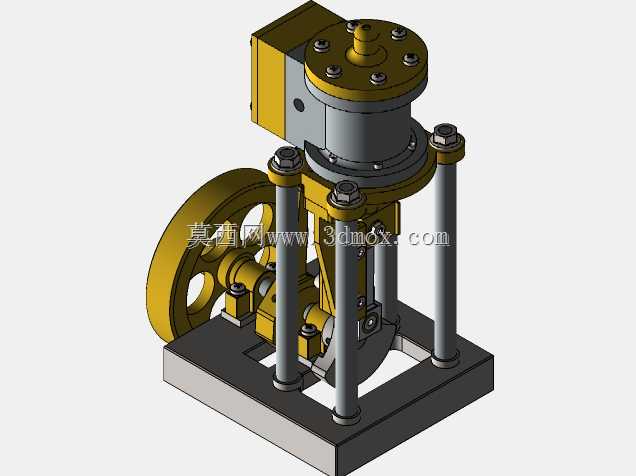

立式单缸蒸汽机结构设计展示

这款立式单缸动力装置，常被用于小型热能动力演示场景、教学实验台搭建以及复古动力装置复刻项目中，能够直观展示外燃式动力转换的完整机械逻辑，帮助从业者理解热能向机械能转换的基础传动路径。从实际用途来看，该结构可作为小型动力输出单元，适配低转速、小扭矩的演示类负载，也可作为机械原理教学的具象化载体，让学习者清晰观察配气、活塞往复、曲柄旋转的联动过程。

功能特性上，该装置采用立式立柱支撑布局，将缸体组件布置于机架上部，曲柄飞轮机构布置于下部基座，整体重心落在金属底座范围内，运行时的振动可通过厚重基座有效抵消，无需额外复杂固定结构即可实现平稳运转。缸体侧置的配气模块可精准控制进排气时序，配合活塞的上下往复动作，将蒸汽压力持续转化为曲柄的旋转扭矩，端部的大直径飞轮兼具储能与稳速作用，可抵消单缸结构往复运动的扭矩波动，让输出转速更均匀。

设计思路层面，整体采用模块化拆分逻辑，83个独立零件分别归属缸体组件、支撑立柱组件、曲柄连杆组件、飞轮组件、基座组件五大模块，各模块之间通过紧固件实现可拆卸连接，既方便加工阶段的零件单独试制，也便于后期的拆装维护与原理演示。支撑结构选用三根对称布置的金属立柱，既承担缸体的垂直载荷，也作为整体结构的外观装饰元素，让内部传动结构完全外露，直观展示机械运动的全过程。配气模块与缸体采用一体化集成设计，减少了外接管路的冗余结构，缩小了整体横向占用空间。

从安装边界来看，整体结构的安装基准为底部矩形金属基座，基座上预留的安装孔位可直接与实验台架、演示平台通过螺栓固定，安装时需保证基座平面水平度误差在允许范围内，避免曲柄连杆机构运行时出现卡滞。整体垂直高度适配常规教学实验台的观察视角，横向尺寸不会占用过多台架面积，飞轮的旋转半径范围内无突出结构，可避免运行过程中出现运动干涉。各运动副之间预留了合理的配合间隙，既保证运动顺畅，也可减少长期运行的磨损量，延长装置的演示使用寿命。
