低碳钢法兰式异径管路转接件

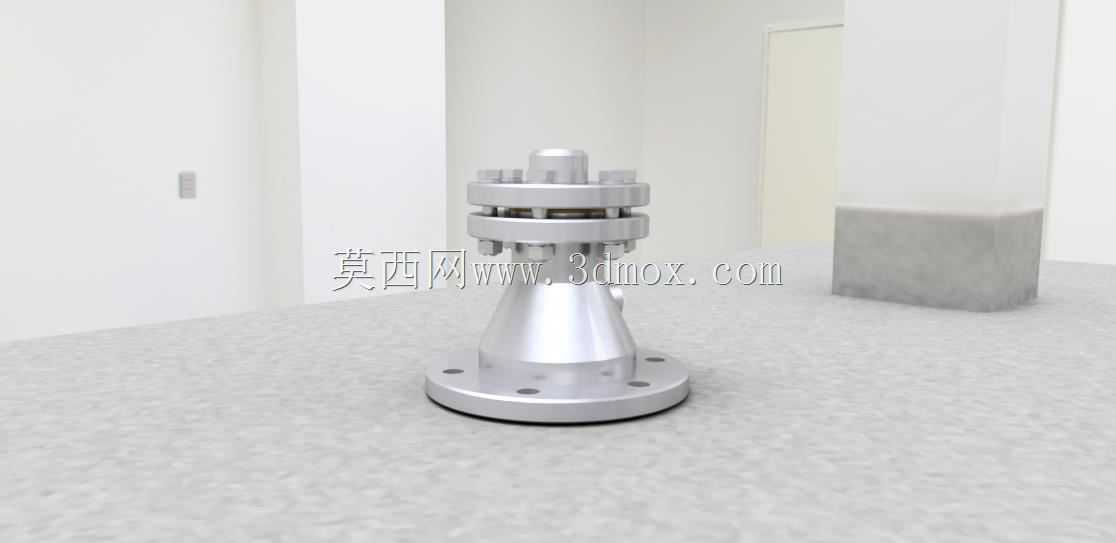

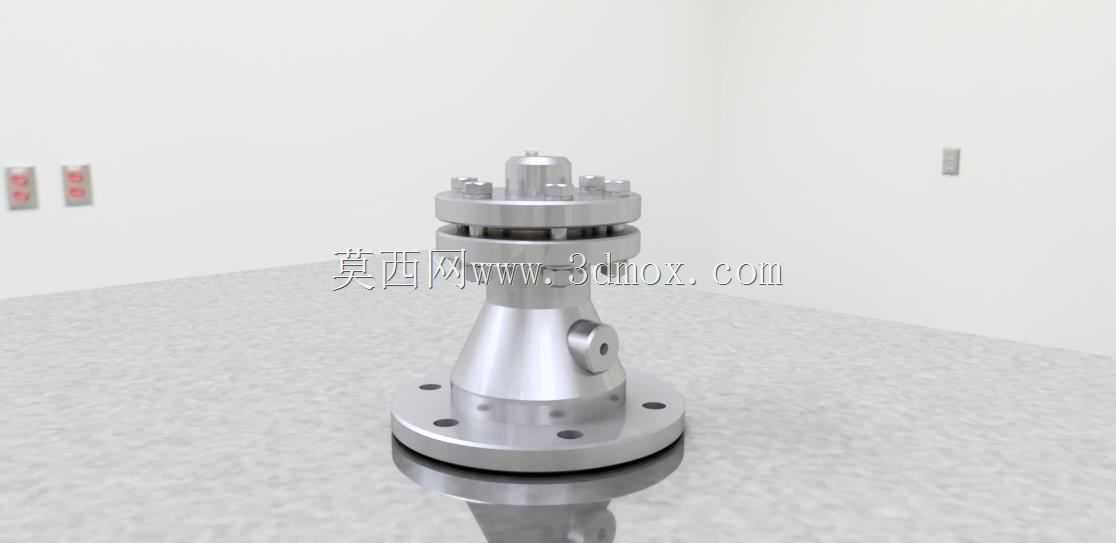

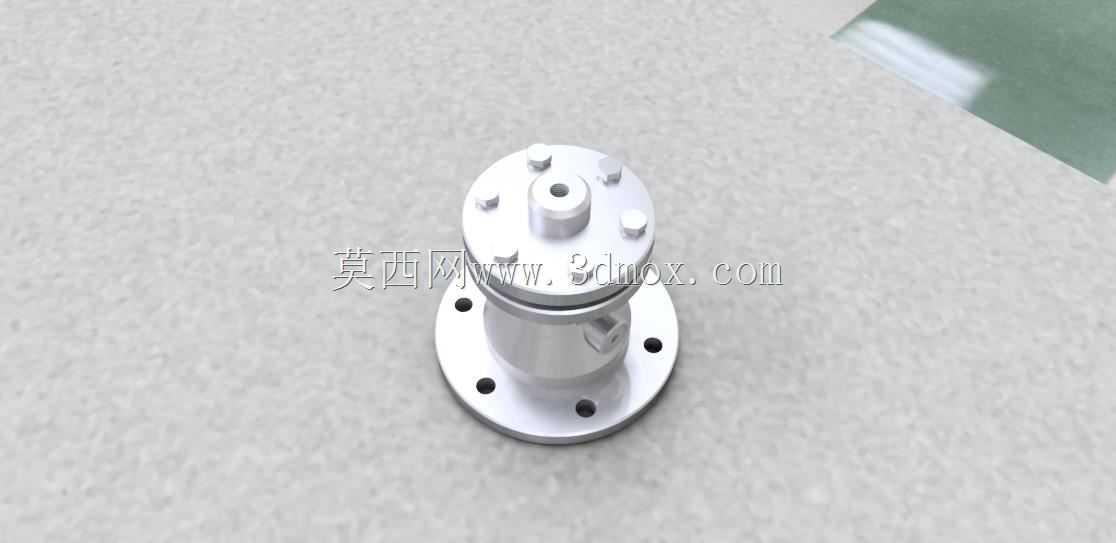

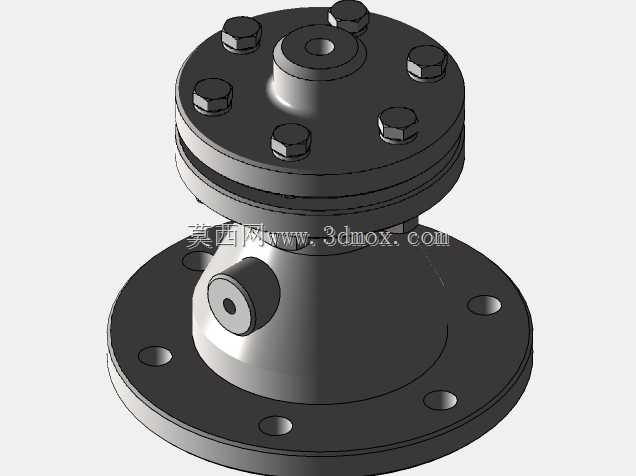

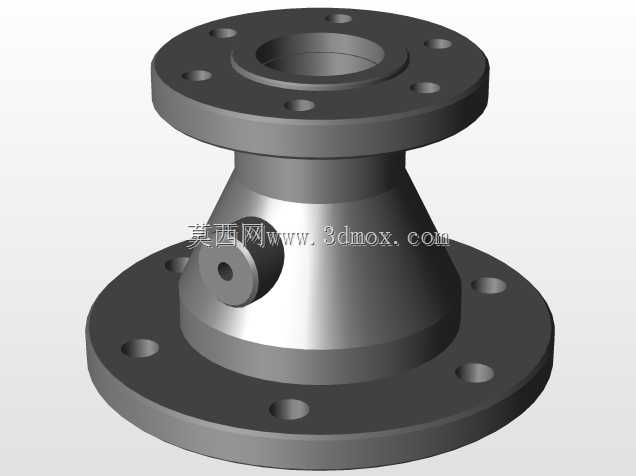

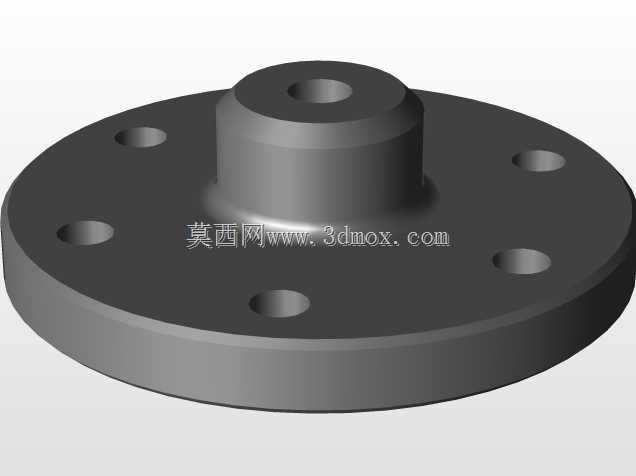

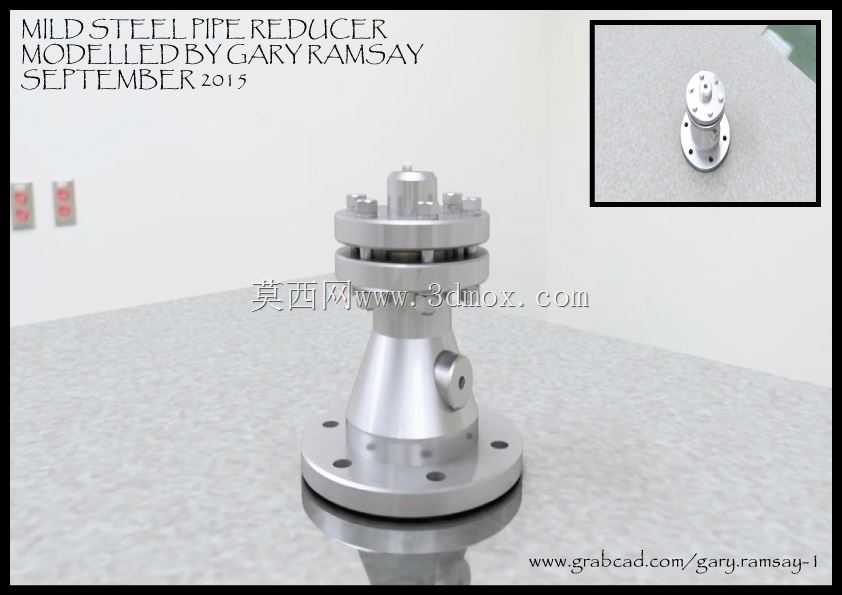

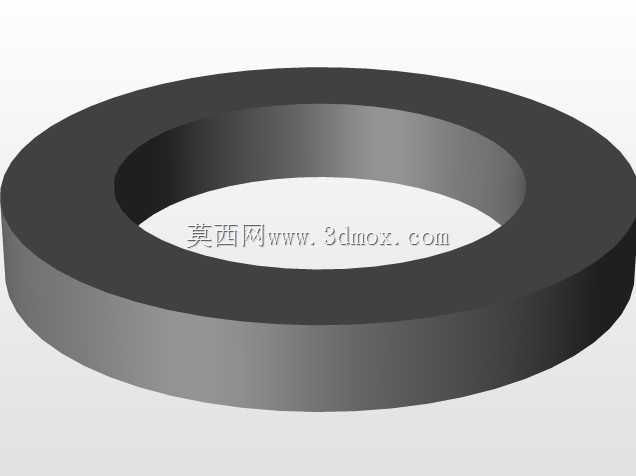

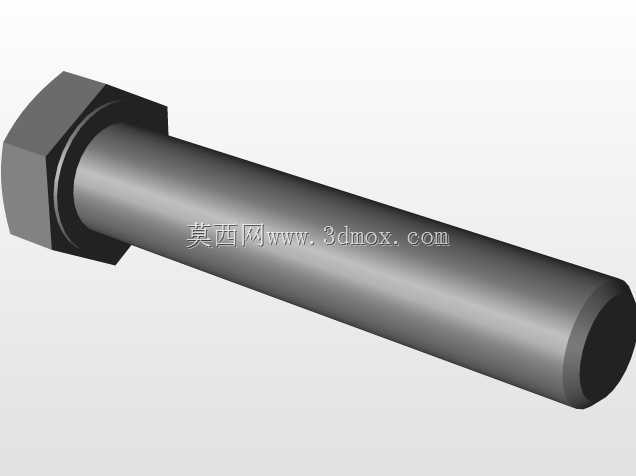

该异径转接件主要应用于工业流体输送管路系统中，适配不同公称通径的低碳钢工艺管线对接场景，常见于化工介质输送、市政给排水、暖通循环水、普通工业气体输送等管路的变径位置，用来解决两段管径不一致管线的平顺衔接问题，避免管路变径处出现流道突变引发的紊流、压损激增、局部冲蚀过快等工程问题。从结构设计来看，主体采用锥形过渡流道，两端均配置带螺栓安装孔的圆形法兰结构，大端法兰为安装固定端，圆周均布的螺栓孔可匹配对应压力等级的管线法兰，通过螺栓锁紧实现与主管道的刚性密封连接，小端法兰用于对接小通径的下游管线，过渡段锥角经过流场校核，可保证介质流经变径段时流态平稳，减少局部阻力损失。侧部预留的小型凸台接口可按需接入压力检测、温度传感或者排空导淋附件，无需在管线上额外开孔焊接，降低现场施工的改动量。设计过程中优先考虑了安装边界的适配性，整体轴向长度控制在常规管线安装预留空间范围内，法兰螺栓孔的节圆尺寸、孔径均匹配对应公称压力下的标准法兰参数，现场安装时无需额外加工适配连接件，可直接与同标准的法兰管线组对。主体采用低碳钢材质，适配常规非强腐蚀工况的输送需求，整体结构无复杂异形曲面，加工时可通过常规车削、钻孔工序完成主体成型，法兰密封面可根据实际工况需求加工成突面或者凹凸面结构，满足不同密封等级的使用要求。建模过程中完整还原了各部位的装配细节，包括法兰连接位置的紧固件结构、侧部接口的外形轮廓，可直接用于管路系统的装配干涉校验，也可作为同类变径管路件设计的参考模板，帮助设计人员快速校核变径段的流道长度、法兰安装空间是否满足现场布局要求，避免设计阶段出现安装空间不足、螺栓锁紧操作空间预留不够的问题。
