带双耳拉环拉伸钩簧结构设计

日常做设备结构设计时，拉伸类弹簧的选型与建模往往容易被忽略细节，这款带双耳拉环的钩簧，是我在做小型自动化送料机构复位结构时反复校核过的典型弹性元件。先从实际安装边界说起，这类钩簧的两端拉环是直接穿装在固定销轴与运动摆臂的挂点上，不需要额外配置弹簧座或者挂钩转接件，安装时要注意拉环的内孔直径要比配套销轴直径大0.2-0.5mm，避免运动过程中出现卡滞，同时弹簧本体的外径要和周边结构预留至少1mm的径向间隙，防止弹簧受拉伸长时外径收缩剐蹭周边钣金件。

从功能特性上看，这类钩簧属于等节距圆柱拉伸弹簧，两端的闭合拉环和弹簧端部的簧圈是一体绕制成型，没有额外焊接或者拼接的结构，能承受的交变拉压载荷比拼接式挂钩弹簧高30%左右，不会出现挂钩脱落的失效问题。我之前做小型翻盖设备的阻尼复位结构时，就选用过同结构的钩簧，当时反复测试过，当拉伸长度达到自由长度的1.8倍时，簧圈之间不会出现塑性变形，卸载后能完全复位到初始自由长度，不会出现残余形变导致的预紧力衰减。

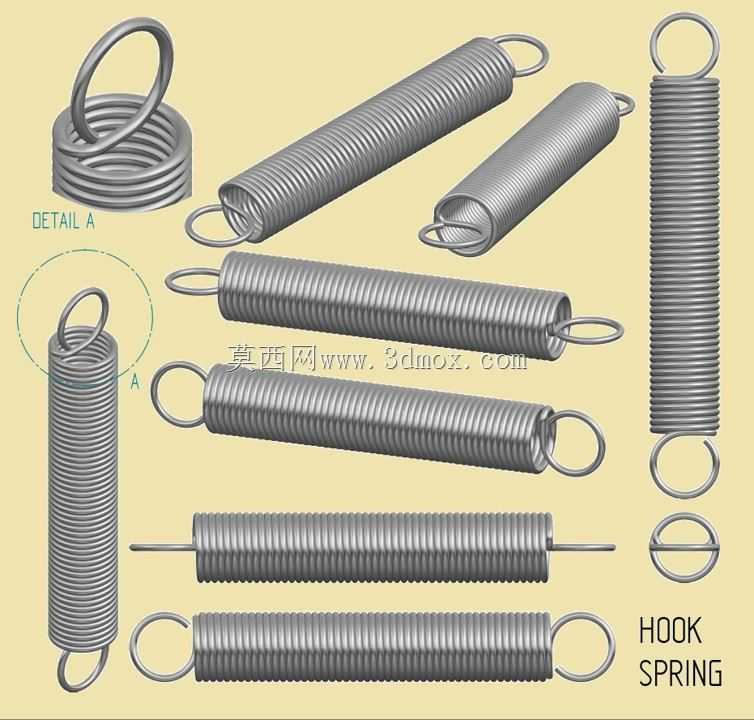

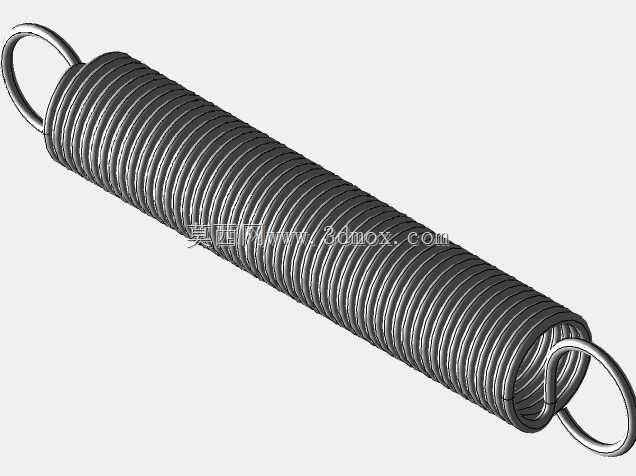

设计这类钩簧的三维模型时，首先要确定簧丝直径、弹簧中径、有效圈数这几个核心参数，两端的拉环折弯半径要和簧圈的过渡段做平滑相切处理，不能出现直角折弯的应力集中点，否则在反复拉伸的工况下，折弯位置很容易出现疲劳断裂。建模过程中要注意螺旋线的收尾段要和拉环的圆弧路径自然衔接，不能出现面的错位或者缝隙，后续做有限元应力分析时，这些衔接位置就是应力集中的核心校核点。

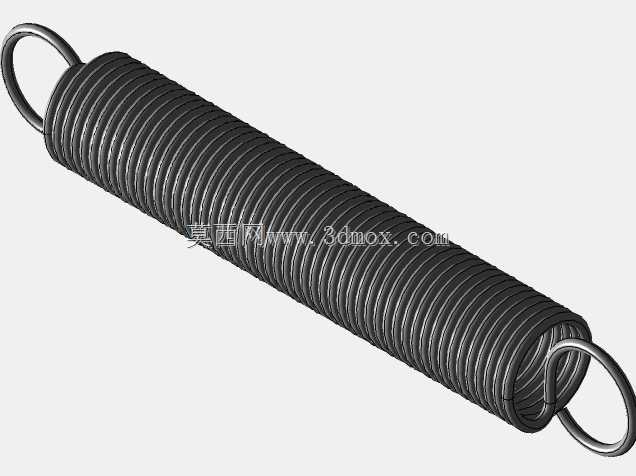

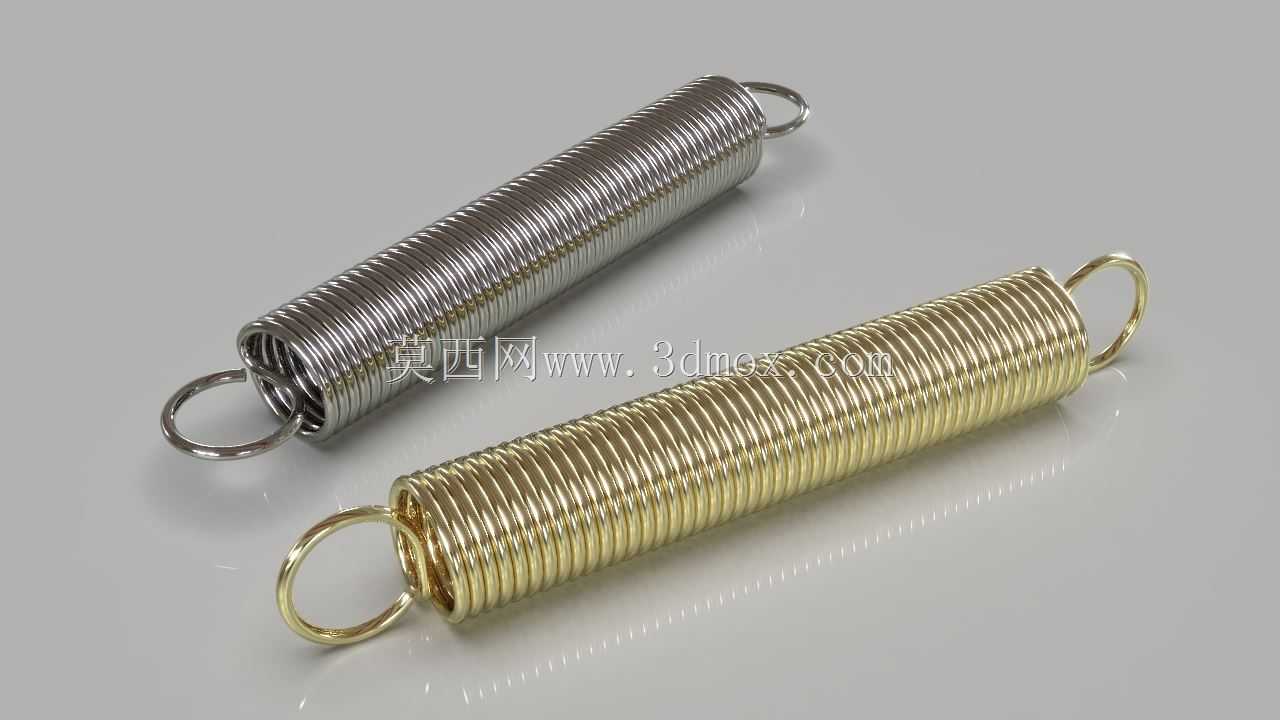

这类钩簧的应用场景非常广，小到文具夹、电器开关的复位结构，大到工程机械的操纵杆回位、仓储笼门的拉紧结构，甚至健身器材的阻力结构里都能见到它的身影。不同工况下选用的材质也有区别，普通室内常温工况下用碳素弹簧钢丝即可，成本低弹性好；如果是在潮湿或者有轻微腐蚀的环境下使用，就会选用不锈钢丝或者镀镍、镀锌的表面处理款，就像图里展示的两款不同表面处理的钩簧，银色款一般是镀锌或者不锈钢材质，金色款多为镀彩锌处理，防锈能力更强，适合户外或者潮湿工况使用。

实际选型搭配时，要先计算运动部件需要的复位拉力，再反推弹簧的刚度系数，确保弹簧在最大拉伸行程时的拉力不会超过运动部件的承受上限，同时最小预紧拉力要能克服运动部件的摩擦阻力，保证复位动作顺畅。安装时不要让弹簧承受扭转力，所有拉力方向要和弹簧的中心轴线重合，否则会导致弹簧单侧受力过大，提前出现失效问题。
