带安装底座弯管式铰接支撑座结构

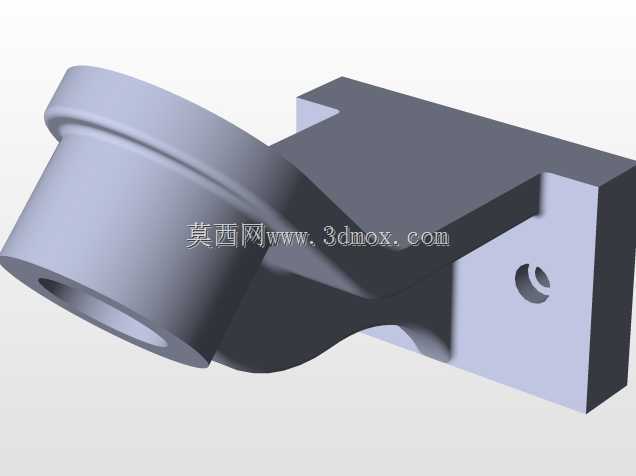

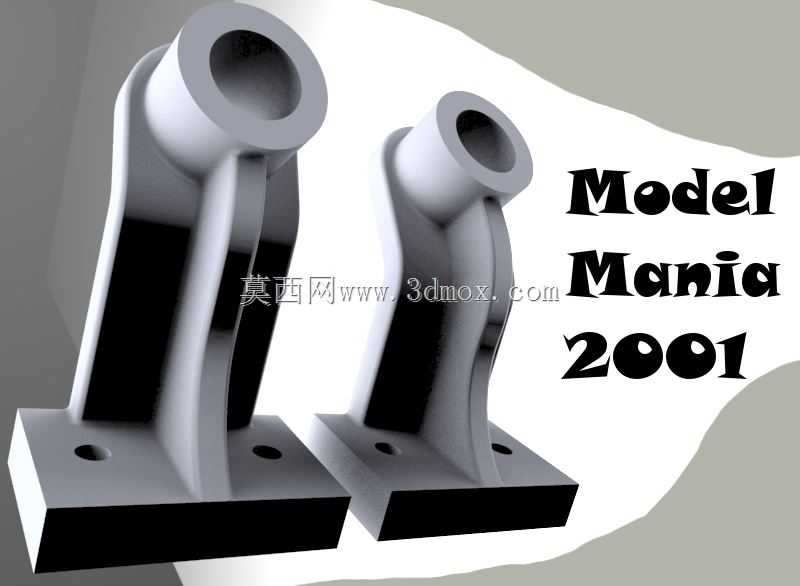

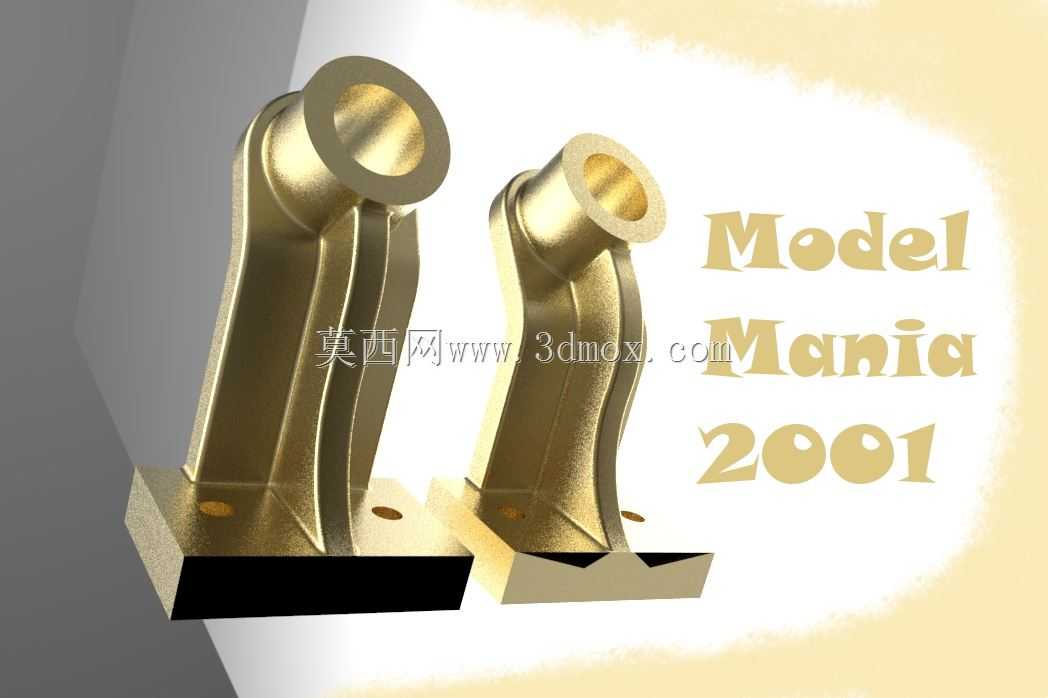

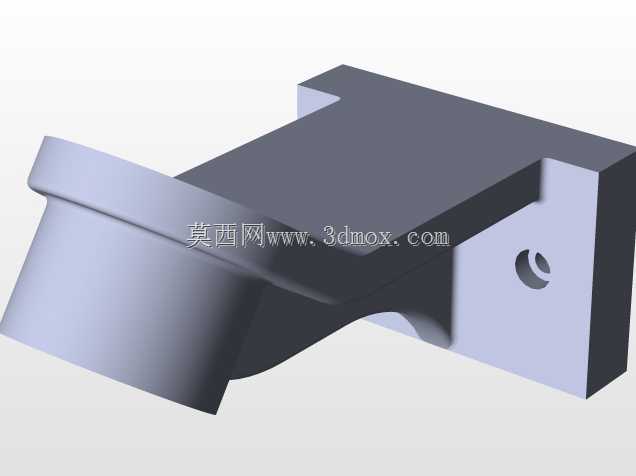

这类带弯管结构的铰接支撑座，常应用在需要小角度摆动支撑的设备工位上，比如轻工生产线的导向杆铰接位、小型工装的翻转支撑端、检测设备的摆臂连接座，核心作用是为配套的杆类零件提供带转动自由度的支撑，同时通过底部的安装底座实现与设备机架的刚性固定，避免支撑部位在往复摆动过程中出现松动偏移。从结构设计来看，上端的带法兰圆筒是铰接配合位，内孔需要与配套的铰接销轴做间隙配合，圆筒端面的法兰边既可以限制销轴的轴向窜动，也能在安装时为端盖或者润滑密封件提供安装基准，圆筒内壁的粗糙度需要控制在合理范围，降低销轴转动时的摩擦损耗。中间的弯臂部分采用了等截面的流线型过渡设计，没有出现直角突变的结构，这种设计一方面可以降低支撑座在承受径向载荷时的应力集中系数，避免长期受交变载荷出现根部断裂的问题，另一方面流线型的外壁也更便于后续做表面处理，比如镀锌、喷塑时不会出现积液挂渣的死角。底部的安装底座采用了平板式结构，上面预留的两个安装孔位是用来穿装固定螺栓的，底座与弯臂的连接位置做了加厚的过渡处理，因为这个位置是整个支撑座受力最大的部位，设备运行时摆臂传递过来的径向载荷、冲击载荷都会集中在这个连接区域，加厚处理可以有效提升结构的抗扭、抗弯强度，避免底座与弯臂衔接处出现开裂。在实际安装时，需要注意底座的安装平面与设备机架的贴合面要保证足够的平面度，如果贴合面存在翘曲，螺栓拧紧后会导致弯臂出现细微的形变，进而让上端的铰接孔轴线出现偏移，轻则导致销轴转动卡滞，重则会加速铰接部位的磨损，缩短整套支撑结构的使用寿命。上端铰接孔的轴线与底部安装平面的平行度是这个零件的核心形位公差，在建模时就需要提前把这个公差要求考虑进去，因为如果轴线偏斜，配套的摆杆在摆动时会出现别劲的情况，不仅会增大转动阻力，还会让连接部位产生额外的附加载荷。另外，这类支撑座在选型时，需要根据实际承受的载荷大小确认壁厚参数，如果是用在有冲击载荷的工位，弯臂部分的壁厚需要适当增加，同时安装孔的位置也要匹配机架上的预留孔位，避免出现安装干涉的问题。零件的整体外形没有多余的突出结构，在设备上安装后不会占用过多的周边空间，适合在布局紧凑的自动化设备内部使用，弯臂的弯曲角度是根据实际工位的摆动轨迹设计的，能够保证配套摆杆在设定的摆动角度范围内不会与周边的其他零部件发生碰撞。
