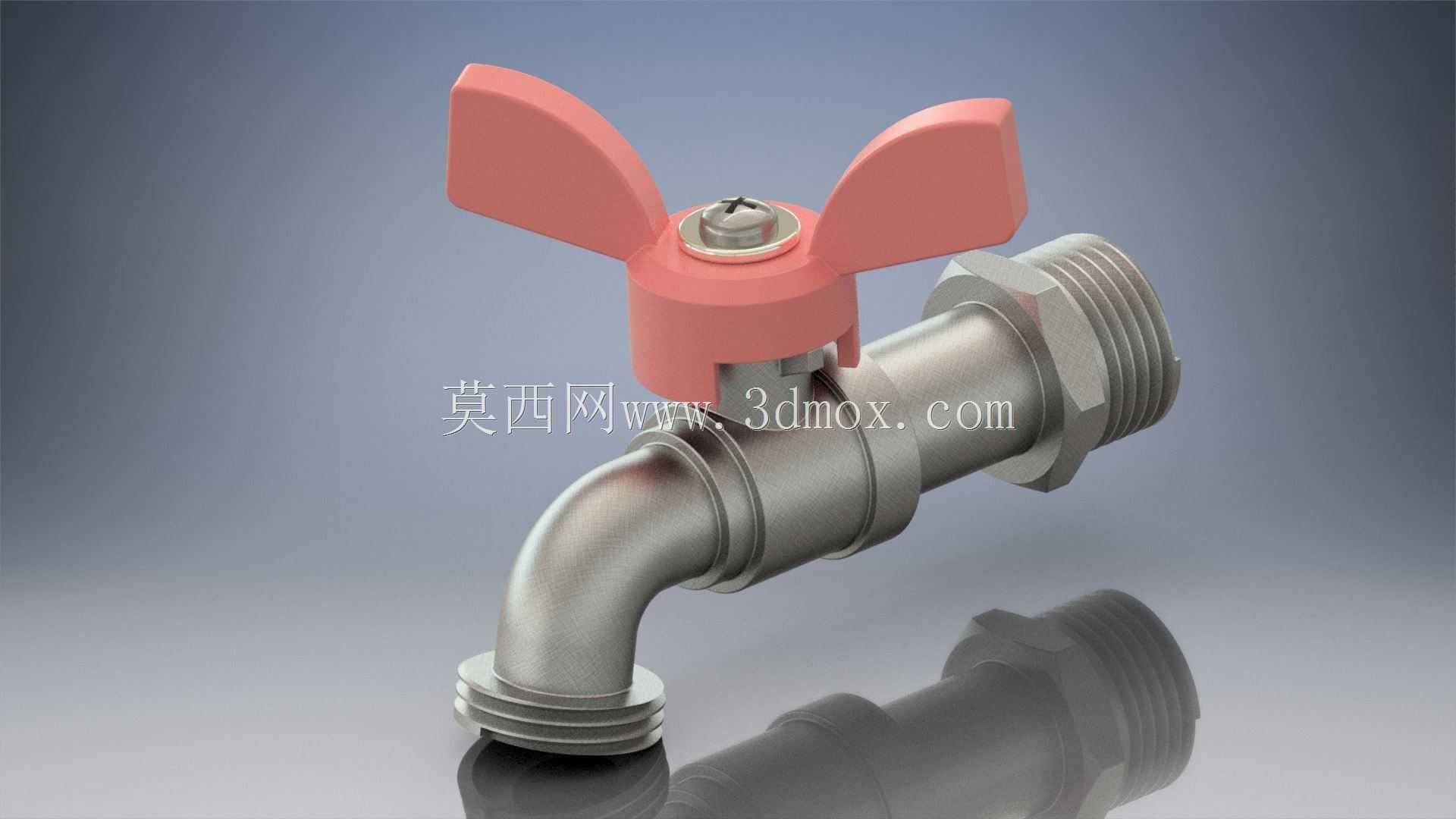

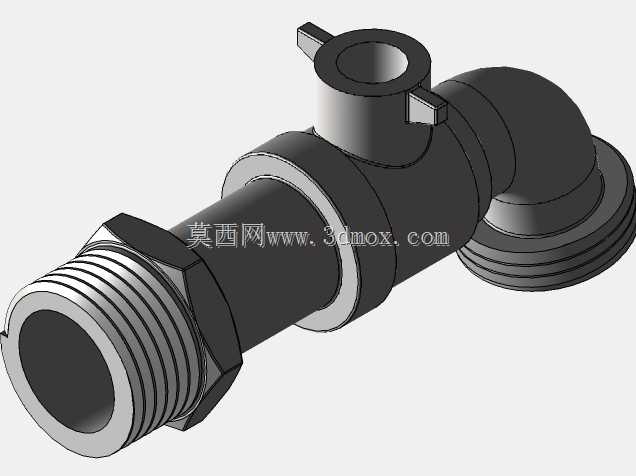

蝶形手柄弯颈外螺纹小型球阀结构

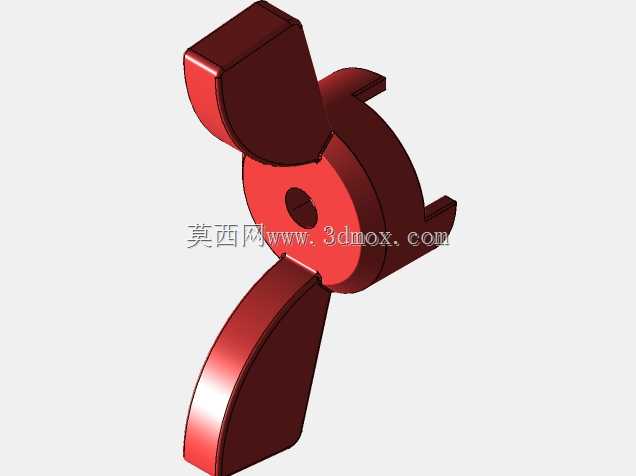

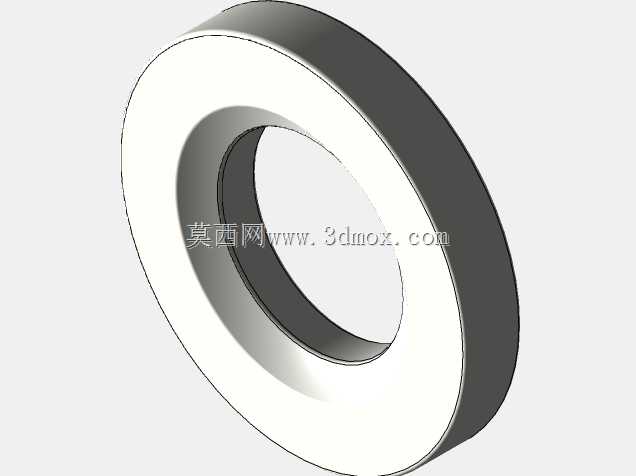

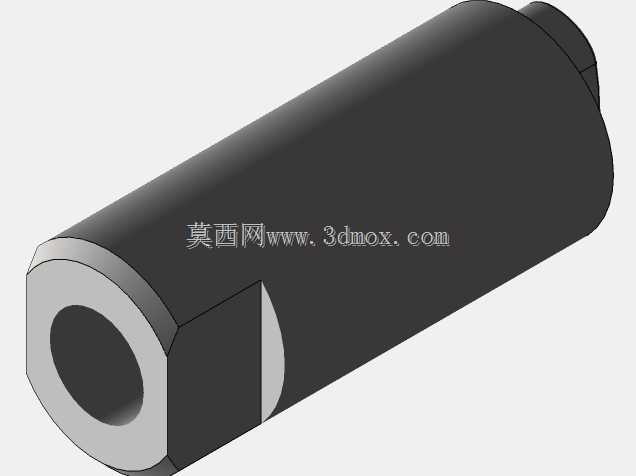

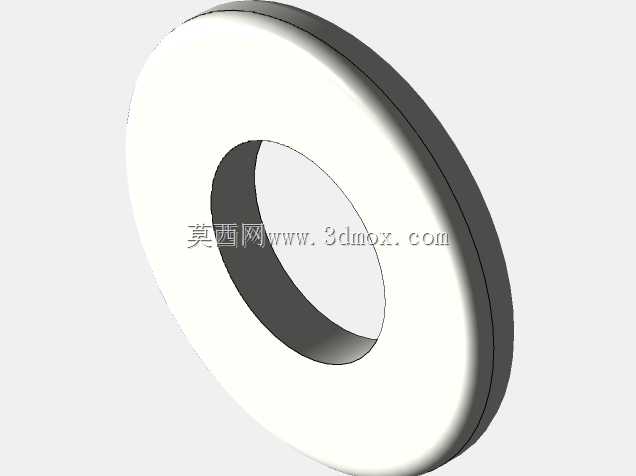

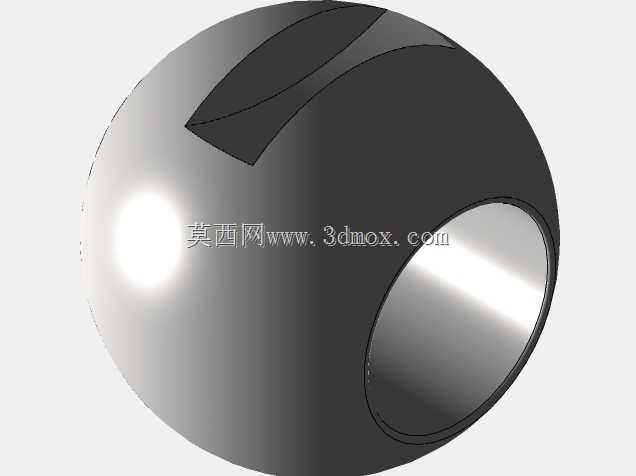

这款弯颈式手动球阀主要适配小通径低压流体输送管路，常见于民用给排水、小型实验流体回路、园艺灌溉系统、小型气动控制支路等场景，用来实现管路通断的快速手动控制，相比直通球阀，弯颈结构可直接改变管路走向，省去额外安装弯头配件的工序，减少管路接头数量，降低潜在泄漏点。从结构设计来看，阀体采用90度弯角流道设计，两端均为外螺纹连接结构，可直接与对应规格的内螺纹管路接头旋合装配，安装时无需额外转接件，适配常规小通径管路的安装空间，尤其适合管路排布紧凑、需要转向的安装位，能有效压缩管路整体占用空间。手柄采用蝶形双翼结构，无需借助额外扳手工具，操作人员徒手即可完成90度旋转操作，实现阀门的全开与全关切换，手柄表面做防滑结构处理，即使手部沾有少量水渍或油污也能稳定施力，操作力矩经过匹配设计，开关过程无卡滞，到位后有明确的位置反馈，可直观判断阀门通断状态。阀芯采用常规浮动球密封结构，密封副匹配精度经过调校，低压工况下密封性能稳定，流道在全开状态下与管路通径保持一致，流体通过时的压损较小，不会造成明显的流阻增大，适配水、低压空气、无腐蚀性轻质流体的输送控制。设计过程中重点考量了安装边界的适配性，阀体弯角处的圆弧过渡做了壁厚均匀性处理，避免注塑或金属压铸成型时出现壁厚不均导致的缩孔、应力集中问题，两端螺纹的同轴度公差控制在合理范围内，安装旋合时不会出现别劲、密封面错位的问题，手柄旋转的活动范围做了限位设计，全开全关位置的旋转角度精准控制在90度，不会出现过转导致的密封件磨损、阀芯错位问题。整体结构没有冗余零件，拆解维护简单，日常使用中仅需定期检查阀杆处的密封填料状态，即可保障长期稳定运行，外露的金属阀体表面做了防锈处理，适配潮湿的安装使用环境，蝶形手柄采用高强度工程塑料材质，抗老化性能优异，长期使用不会出现开裂、掉色问题，操作手感始终保持一致。
