圆柱螺旋压缩弹簧静力学应力分析模型

在各类机械传动、缓冲隔振场景中，圆柱螺旋压缩弹簧是应用范围极广的弹性储能元件，小到精密仪器的微动复位结构，大到重型工程机械的悬架缓冲系统，都能见到这类零件的身影。做这类弹簧的结构设计时，不能只照搬标准选型手册的参数，必须结合实际安装边界做力学性能校核，避免出现弹簧压并应力超限、疲劳寿命不足、刚度匹配偏差导致的设备运行故障。

这个分析模型围绕等节距圆柱螺旋压缩弹簧展开，建模时先确定弹簧中径、有效圈数、支撑圈数、簧丝直径这几个核心参数，建模过程中严格保证簧丝螺旋升角与设计值一致，两端的支撑圈做并紧磨平处理，贴合实际生产中的弹簧端部加工工艺，避免仿真时出现端部应力集中失真的问题。做静力学分析时，给弹簧下端支撑面施加全位移约束，上端面施加沿弹簧轴向的额定压缩载荷，同时设置簧丝之间的接触对，模拟弹簧受压时相邻簧圈的接触挤压状态，避免出现大变形下的网格穿透问题。

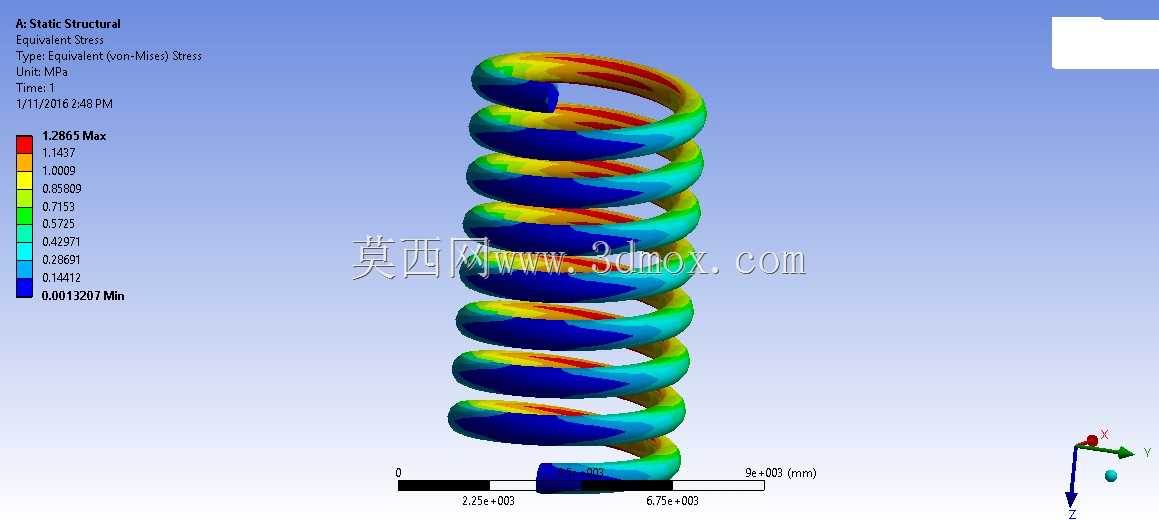

从应力云图的分布来看，弹簧最大等效应力出现在簧丝内侧的螺旋段位置，这和材料力学中螺旋弹簧的应力分布规律完全吻合，设计时需要把这个最大应力值控制在簧丝材料的许用应力范围内，同时要校核弹簧的极限压缩行程，保证在最大工作载荷下弹簧不会出现压并失效，还要预留足够的疲劳安全裕度，应对交变载荷下的长期运行需求。

实际选型应用时，要结合安装空间的径向与轴向尺寸边界，弹簧外径要和安装套筒预留足够的径向间隙，避免压缩过程中弹簧出现卡滞、偏磨问题；弹簧内径要和导向轴保持合理的配合间隙，防止弹簧受压时出现侧向弯曲失稳。对于承受变载荷的工况，还要结合这个静力学分析的应力结果，进一步做疲劳寿命校核，调整有效圈数或者簧丝直径参数，匹配系统需要的刚度特性，保证弹簧在全生命周期内的性能稳定。
