卧式工业储罐载荷仿真分析模型

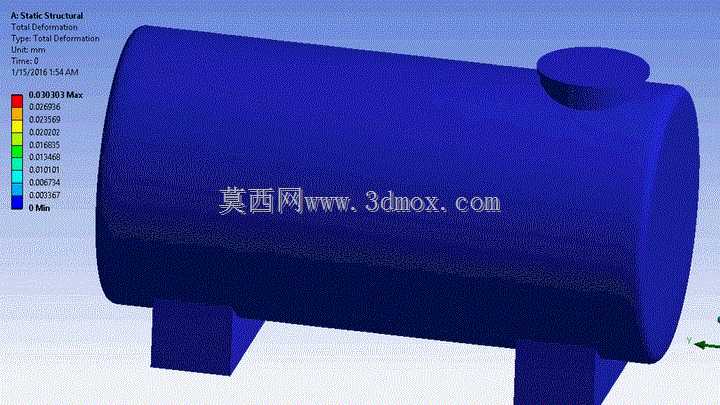

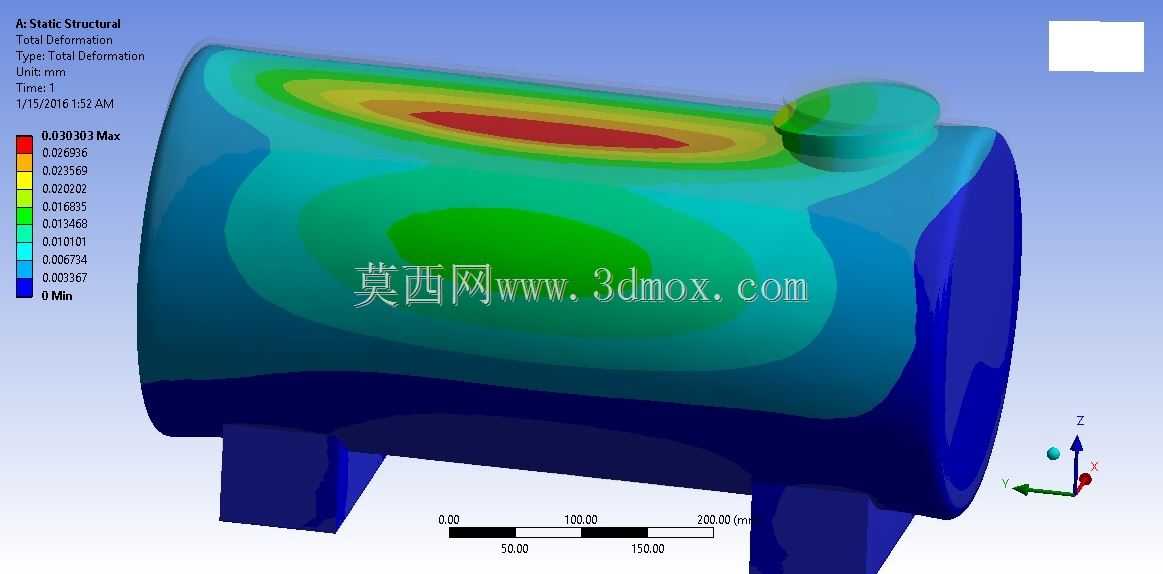

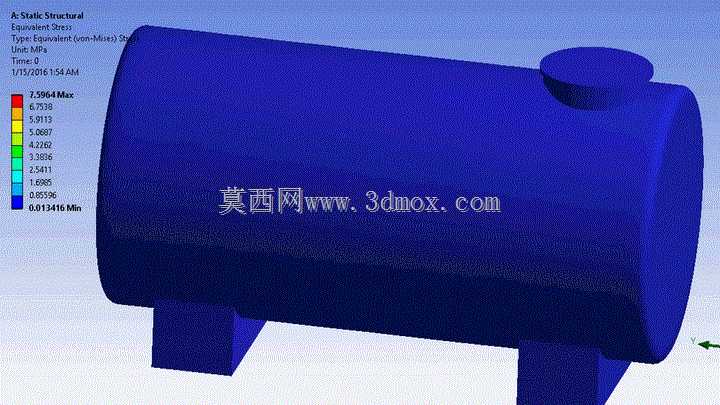

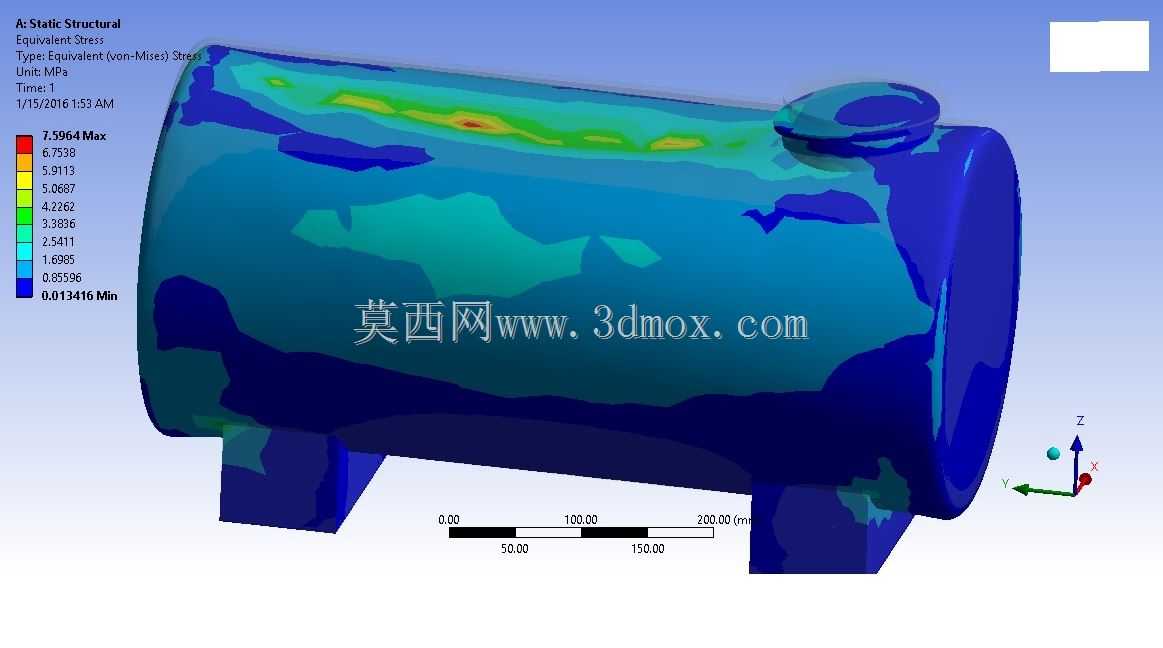

这款卧式工业储罐的分析模型，围绕常压储液场景的实际受力需求搭建，可覆盖化工原料中转、厂区生产介质暂存、中小型储水配套等多类工业场景的结构验证需求。模型还原了储罐带支腿落地安装的完整结构，筒体采用标准椭圆封头收口设计，顶部预留人孔与接管安装凸台，底部双鞍式支腿与筒体做一体化绑定约束，完全匹配现场安装时支腿与预埋基础焊接固定的边界条件。从建模逻辑来看，筒体壁厚、封头曲率、支腿截面尺寸均参照常压储液容器的常规设计取值，建模过程中对焊缝位置做了等效绑定处理，忽略不影响整体受力的小尺寸倒角、螺纹等细节，在保证仿真计算精度的前提下有效控制了网格划分的单元数量，避免局部应力奇异导致的计算结果失真。载荷加载环节完全贴合实际工况，除了筒体自身的结构自重，还考虑了内部满储液体时的静压力分布，沿筒体高度方向按梯度施加面载荷，同时对支腿底面施加全位移约束，还原设备落地安装后的固定状态。从变形云图的结果分布可以看出，筒体顶部跨中位置是整体变形量最大的区域，这一结果符合卧式受均布载荷简支梁的受力变形规律，设计时可针对该区域适当增加壁厚或设置加强圈，控制长期满载下的结构蠕变。安装边界方面，模型标注的尺寸比例可直接对接常规厂区设备布置的空间校核需求，支腿的间距、设备总高度、筒体直径的比例关系，可适配中小型生产车间的设备预留空间，无需额外调整安装基础的跨度即可完成布置。这类仿真分析模型可直接用于结构设计阶段的方案验证，帮助设计人员提前预判结构薄弱位置，避免样机试制阶段出现刚度不足、局部变形超标的问题，也可作为同类储液设备结构优化的参考基准，对比不同壁厚、不同支腿布置方案下的受力差异，在满足结构强度要求的前提下合理控制材料用量，降低设备整体制造成本。
