铰接式机械连接支座结构设计方案

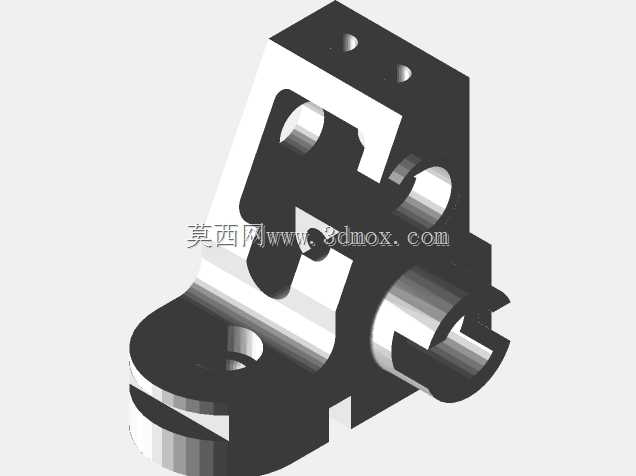

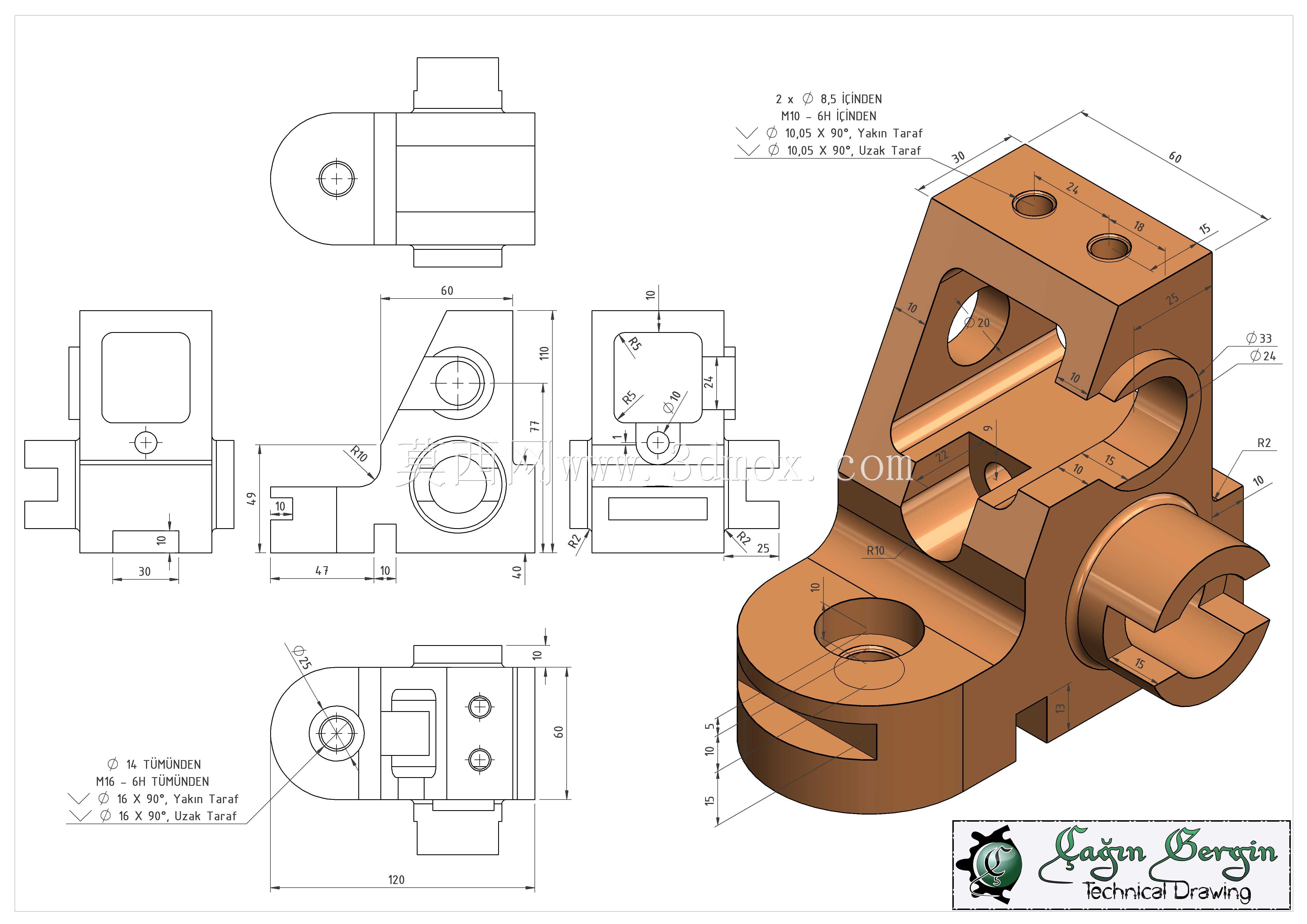

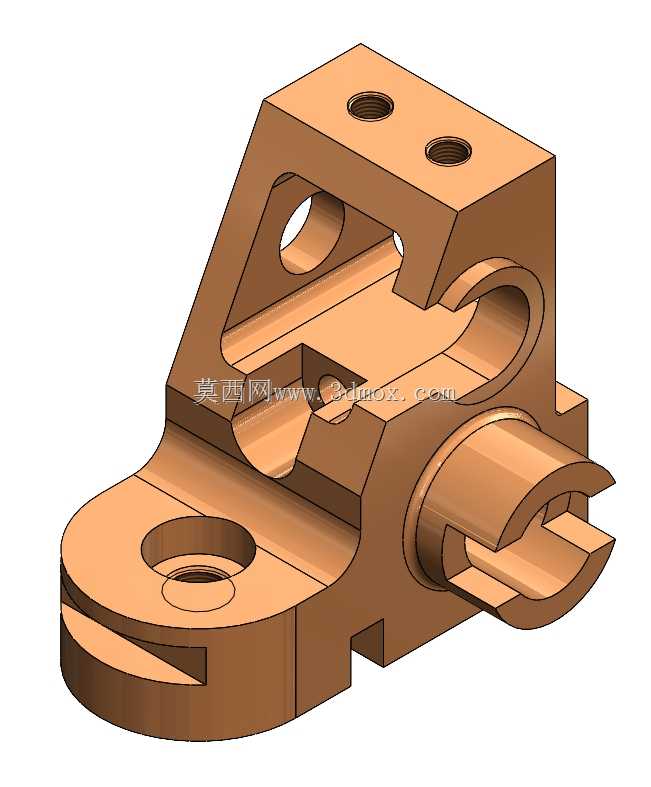

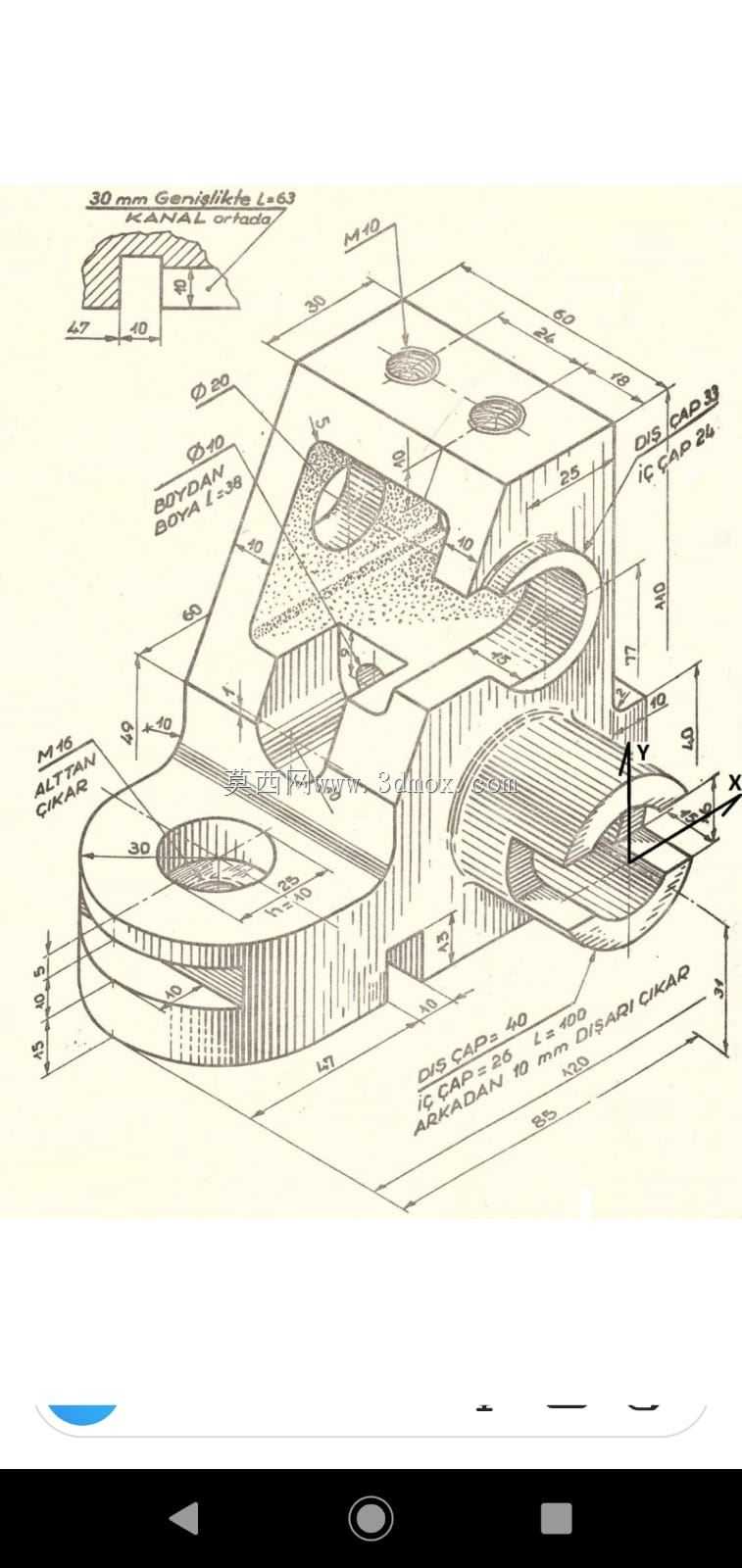

这类铰接式连接支座多应用在中小型自动化生产线的连杆传动机构、轻工机械的摆动执行单元以及工装夹具的角度调节模块中，核心作用是实现两个运动构件之间的铰接传动，同时承担径向载荷与一定的轴向窜动限位，避免传动过程中出现构件错位、运动卡滞的问题。从结构设计逻辑来看，支座主体采用一体化铸造成型后做机加工的工艺路线，主体的厚壁安装基座上预留了两个同轴的光孔安装位，可通过内六角螺栓将整个支座固定在设备的安装基板上，安装面做了铣平处理，平面度控制在0.05mm以内，保证安装后不会出现倾斜偏移。支座上部的铰接孔位做了阶梯孔设计，大孔径端用于容纳铰接轴的轴套，减少轴转动过程中的磨损，小孔径端用于安装轴向定位卡簧，限制铰接轴的轴向窜动，孔位的同轴度公差控制在0.03mm，保证铰接轴转动时无卡顿。侧面延伸出的凸台结构设置了两个螺纹安装孔，用于安装行程检测传感器的固定支架，可实时监测铰接构件的摆动角度，为设备的闭环控制提供位置反馈。支座下部的凹槽结构是为了避让运动过程中相邻构件的运动轨迹，避免出现运动干涉，凹槽的边缘做了R2的圆角过渡，减少应力集中，提升构件的疲劳强度。从安装边界来看，整个支座的横向安装孔距为47mm，纵向安装基面到铰接孔中心的高度为48mm，铰接孔的公称直径为16mm，适配常用的标准铰接轴尺寸，整体外轮廓的最大宽度为69mm，安装时需要预留至少10mm的周边操作空间，方便螺栓紧固以及后期的维护拆装。设计过程中针对受力较大的铰接孔周边做了局部加厚处理，厚度比主体壁厚增加3mm，避免长期受交变载荷出现孔位变形，同时在各个转角位置都设置了合理的铸造圆角，既符合铸造工艺的脱模要求，也能减少应力集中点，提升零件的整体使用寿命。这类支座在实际使用中，通常会在铰接孔内加装自润滑铜套，无需频繁加注润滑油即可满足长期往复摆动的使用需求，适配转速不超过60r/min的低速摆动工况，能承受最大500N的径向载荷，可满足大部分轻工自动化设备、小型专用机床的铰接传动需求，在装配时需要注意安装基面的贴合度，若安装面存在凸起异物，会导致支座倾斜，进而加剧铰接轴的偏磨，缩短零件的更换周期。
