铜质合页式铰链结构三维设计

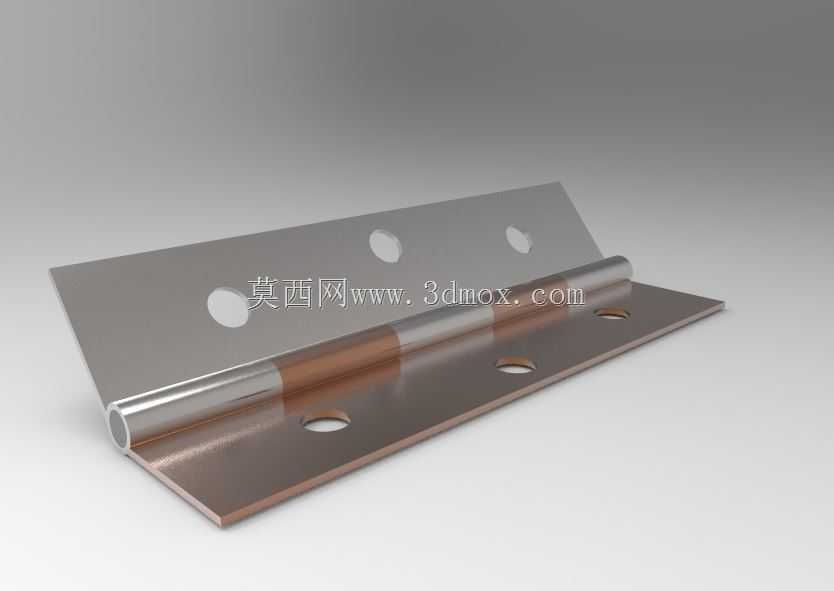

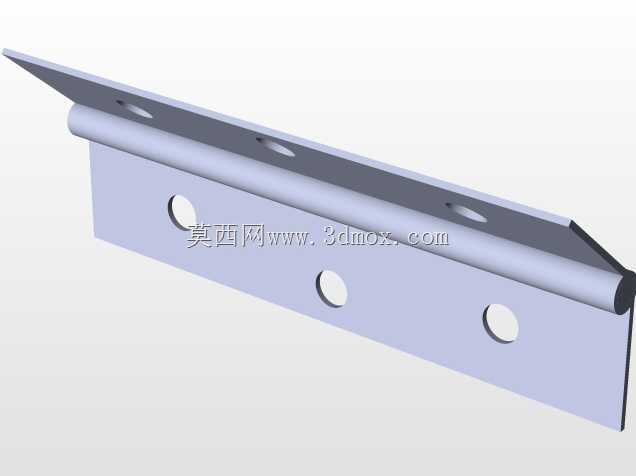

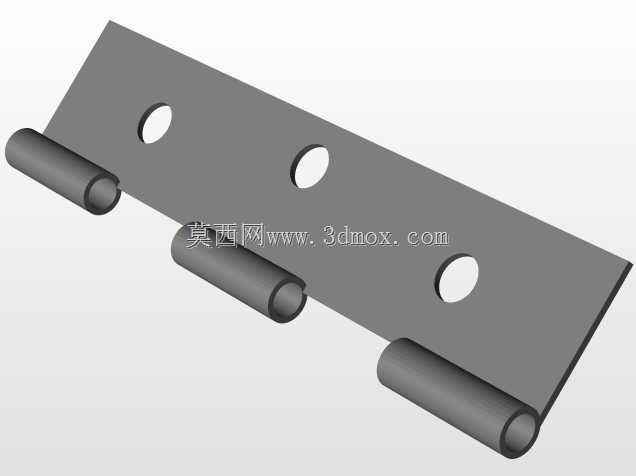

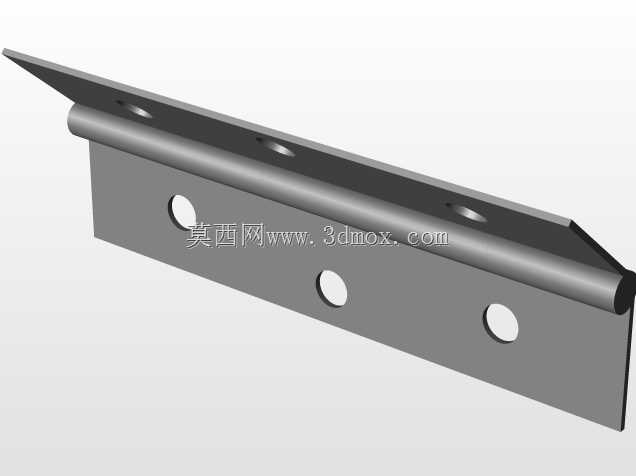

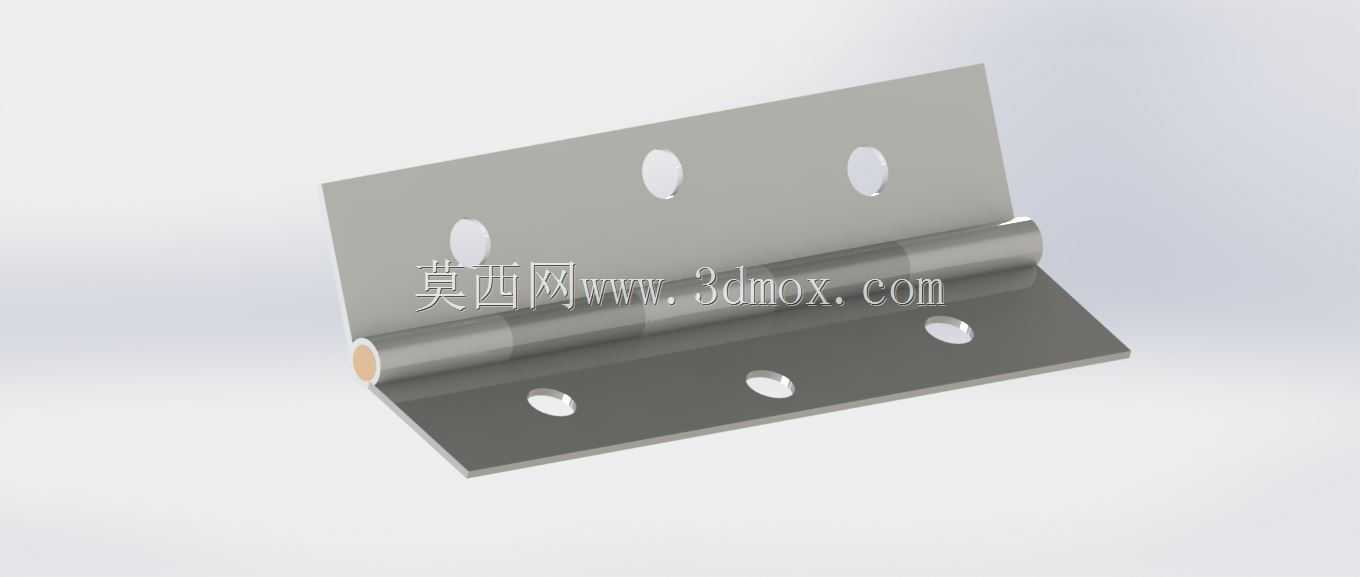

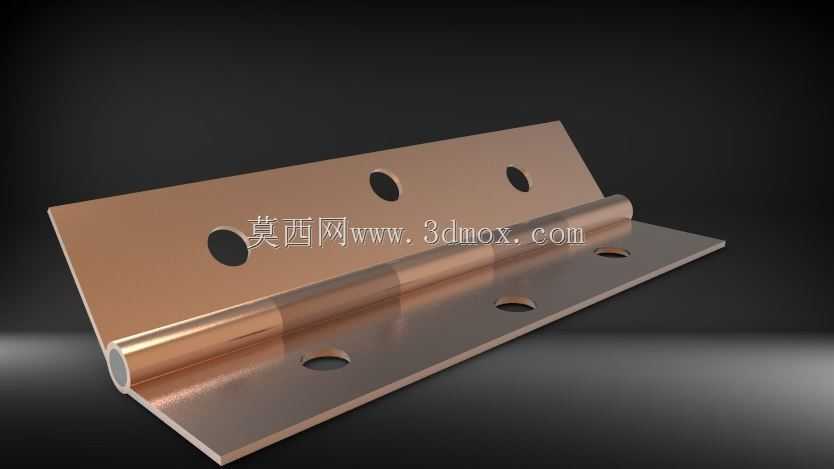

这类铜质合页铰链在民用家具、工业机柜、特种电气箱体上的应用十分广泛，铜材质本身的耐锈蚀特性，让它可以在潮湿、轻度腐蚀的环境下长期稳定工作，不需要额外做表面防腐处理就能保持顺畅的转动性能，相比普通钢制铰链，它的导电性能也更优异，部分需要做等电位连接的金属柜体铰接部位，会优先选用这类铜质铰链来兼顾铰接转动与电气导通的需求。从结构设计来看，这款铰链采用双页片配通长卷边销轴的结构，两个页片分别对应需要铰接的两个安装面，其中一个页片上设置三个安装孔，另一个页片对应设置三个安装孔，孔位的排布避开了页片弯折的应力集中区域，安装时可以通过螺栓或者铆钉将页片分别固定在两个待连接构件上，卷边部位穿入的销轴作为转动轴心，销轴与卷边之间预留了合理的配合间隙，既不会因为间隙过大导致铰接晃动，也不会因为间隙过小出现转动卡滞的问题。在设计建模过程中，首先要确定两个安装面的开合角度范围，这款铰链的页片弯折角度适配90度安装基准，最大开合角度可以达到180度，能够满足大部分平开门、翻板结构的转动需求，页片的厚度根据承载需求做了匹配，卷边的直径与页片厚度保持合理的比例，避免卷边部位因为受力过大出现变形。安装边界方面，需要注意两个页片在完全闭合状态下的贴合间隙，这个间隙要预留出安装面表面涂层、板材公差的余量，避免安装后出现页片干涉无法完全闭合的问题，安装孔的沉头深度要匹配常用的沉头螺栓尺寸，保证螺栓安装后头部不会突出页片表面，影响构件的贴合安装。转动阻尼的控制也是这类铰链设计的重点，卷边与销轴的配合公差、页片接触面的表面粗糙度都会直接影响开合的手感，建模时需要把这些配合公差的预留量考虑进去，避免生产装配后出现转动过松或者过紧的问题。另外，页片边缘都做了小圆角处理，避免安装和使用过程中锐边划伤操作人员，所有的孔位边缘都做了去毛刺处理的结构预留，符合五金构件的安全设计要求。在做装配验证的时候，要模拟铰链在最大开合角度下的受力状态，检查卷边部位的应力分布，确认在额定承载下不会出现塑性变形，同时要验证销轴的轴向限位结构，保证长期转动过程中销轴不会从卷边中滑脱，影响结构的连接可靠性。
