壁挂式重载管材存放支撑托架结构

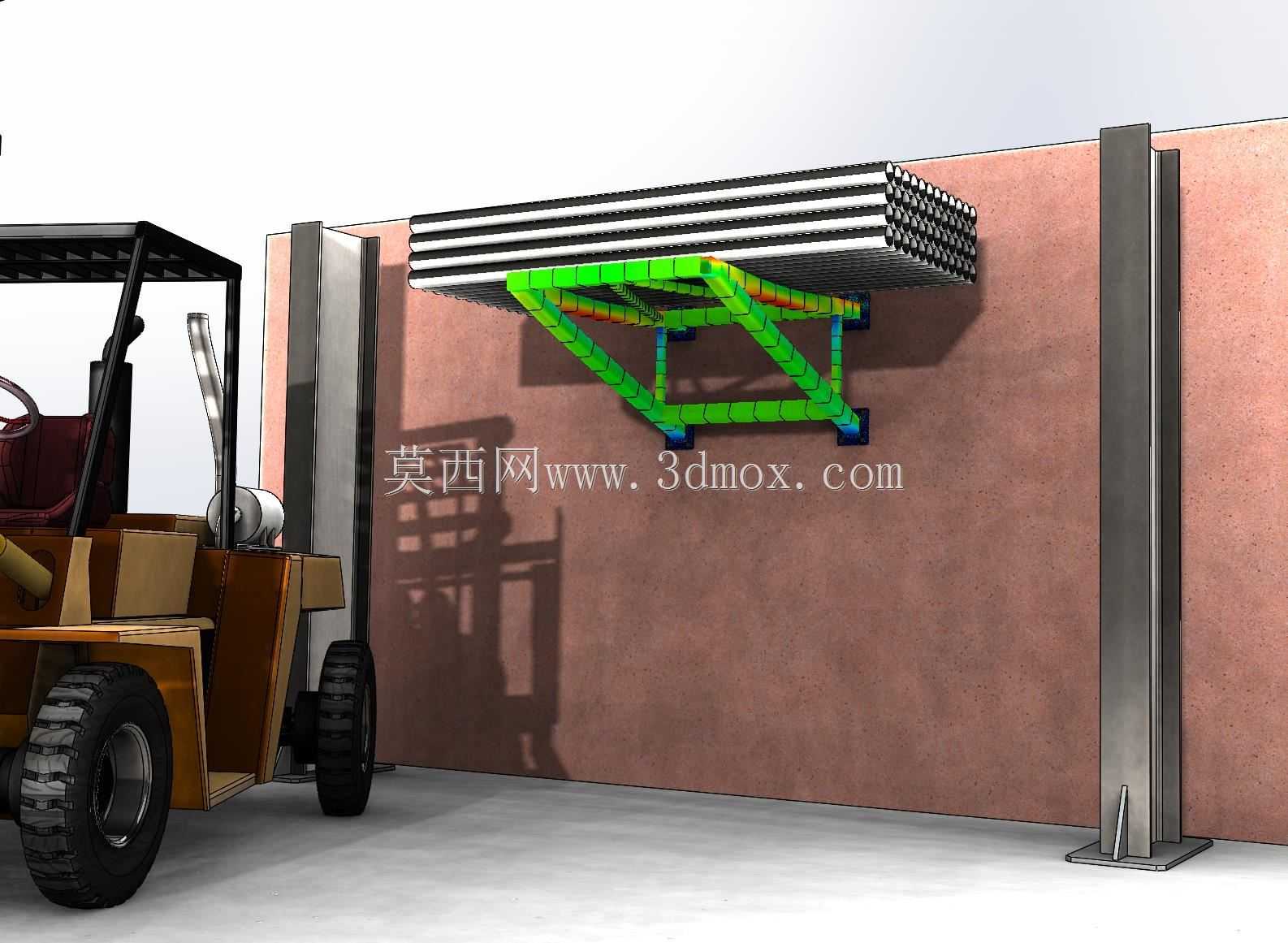

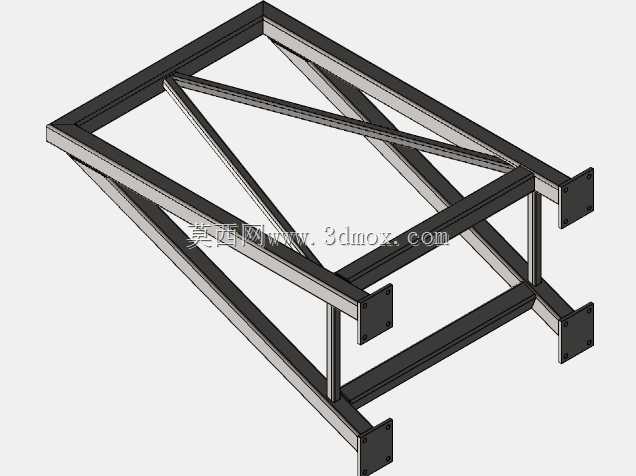

这类壁挂式支撑托架主要应用于生产车间、仓储物流站点的墙面侧方存储空间拓展场景，适配长型管材、型材类物料的定点存放需求，尤其适合叉车作业通道旁的墙面布设，无需占用地面通行空间，可在不干扰叉车转运动线的前提下，完成长尺寸物料的就近存取。从实际使用场景来看，这类托架的额定承载能力需匹配常规管材的整捆堆垛重量，托架上部的承托面采用多道平行排布的承载梁结构，可避免圆管类物料存放时出现滚动滑落，承托面的宽度适配常规6米定尺管材的端部支撑跨度，单组托架可配合多组同型号构件沿墙面水平排布，共同构成连续的壁挂式存储工位。设计层面采用三角形桁架式焊接支撑结构，斜向支撑构件与墙面固定座、上部承托梁之间形成稳定的受力三角区，可将上部物料的竖向载荷均匀分散至墙面的多个固定锚点，避免局部应力集中导致的固定失效。结构设计时需重点核算基础螺栓的抗剪、抗拉载荷，同时通过虚拟墙约束模拟实际墙面的固定刚度，验证不同载荷工况下各焊接节点的应力分布，确保所有受力构件的安全系数满足仓储重载使用要求。安装边界方面，托架的墙面固定座需匹配混凝土实心墙面的安装要求，固定螺栓的埋深需满足抗拔力设计值，托架下部预留的操作空间可满足叉车货叉的举升对位需求，货叉可直接从托架下部空间伸入，完成整捆管材的叉取与上料作业，无需额外辅助吊装设备。托架的竖向安装高度需匹配叉车的最大举升高度，同时预留足够的安全操作间隙，避免物料存取时与墙面竖向构件发生碰撞。支撑结构的型材选型需兼顾轻量化与承载能力，斜撑构件采用截面渐变的焊接结构，在保证受力强度的同时减少不必要的材料冗余，各焊接节点采用满焊工艺，焊后需做应力消除处理，避免长期重载下出现焊接变形。
