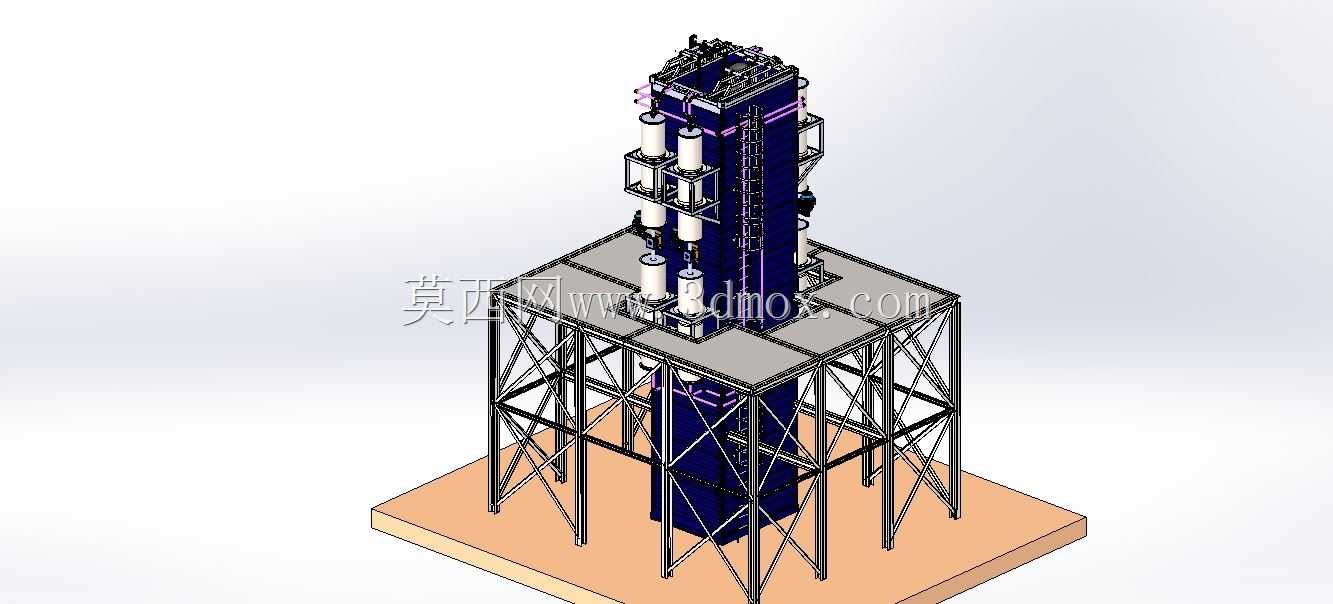

桁架支撑式立式工业塔器成套装配结构

　　这套立式塔器装配结构，核心应用于化工、环保水处理、精细化工生产场景中的介质传质、反应或分离工序，作为整套工艺线的核心立式处理单元，承担介质的多级反应、气液分离或者组分提纯功能，区别于卧式承压设备，立式塔器的占地投影面积更小，能充分利用厂区竖向空间，在用地紧张的工业园区项目中适配性更强。整套结构下部采用格构式钢结构桁架作为支撑体系，桁架主肢采用等边角钢拼接，腹杆按三角受力体系排布，所有节点处采用焊接加节点板补强的连接方式，支撑平台面铺设花纹钢板作为操作检修面，平台四周预留了护栏安装孔位，日常运维人员可在平台面上完成塔节连接部位的巡检、阀门操作以及易损件更换作业。塔体主体为立式圆柱形承压筒体，筒体分段制作后通过法兰拼接，

　　筒体外壁沿高度方向均匀布置了多组管道接口与附属工艺组件，包括侧向进料口、顶部气相出口、底部液相排出口，以及配套的立式附属罐体，这些附属罐体通过独立的卡箍支架固定在主塔体侧壁，与主塔之间通过工艺管道连通，实现介质的级间输送。设计阶段首先确定了塔体的总高度与处理量的匹配关系，按照工艺计算得出的空塔气速确定筒体直径，再结合场地的风压、地震烈度参数核算支撑桁架的截面尺寸与杆件规格，避免设备在极端风载下出现共振或者侧向倾覆。安装边界方面，整套设备底部需要预埋整块钢筋混凝土基础，基础顶面的水平度偏差需控制在千分之一以内，桁架底部的地脚板通过预埋地脚螺栓与基础固定，螺栓露出基础顶面的长度需满足双螺母锁紧加防松垫片的安装要求，设备安装完成后，

　　塔体的垂直度偏差不得大于总高度的千分之零点五，否则会影响内部介质的流场分布，降低传质反应效率。塔体顶部设置了吊装吊耳，方便现场安装时的整体吊装就位，吊耳的焊接位置经过重心核算，确保吊装过程中塔体保持竖直状态，不会出现倾斜磕碰附属管线。考虑到后期运维需求，桁架支撑体系沿高度方向设置了爬梯通道，爬梯踏步采用防滑钢筋制作，与主桁架焊接固定，爬梯外侧设置护笼，满足高空作业的安全防护要求。塔体外壁的附属管道排布时预留了足够的保温层安装空间，若应用于高温或低温介质工况，可直接在筒体与管道外包裹保温层，不会出现保温层被支架挤压变形的问题。整套装配结构的所有连接节点都做了等强度设计，承压筒体的焊缝按规范要求做无损检测，钢结构桁架的焊接部位做防腐防锈处理，适配户外露天安装的长期使用需求，在常规工业环境下可保证长期稳定运行，减少后期结构维护的工作量。
