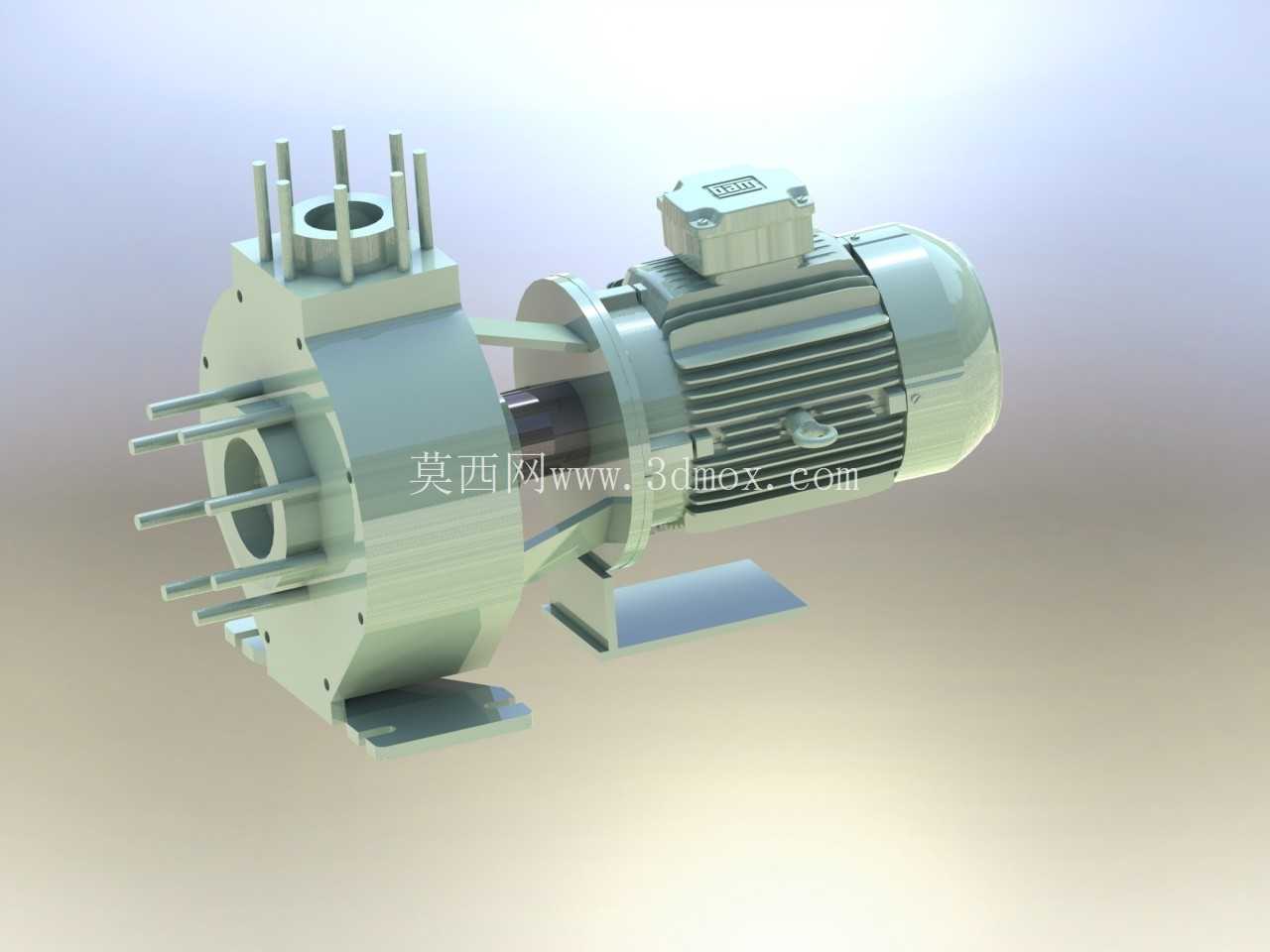

电机直联式离心泵结构三维设计

　　这款直联式离心泵的结构设计，核心围绕工业流体输送场景的紧凑安装需求展开，区别于传统联轴器连接的分体式泵组，将泵体过流端与驱动电机的输出轴直接同轴对接，省去了中间联轴器、独立泵架的冗余结构，在中小流量、中低扬程的循环输送工况下，能大幅缩减设备整体占用的安装空间，适配厂房内管线排布紧凑、设备安装预留位有限的场景，常见于暖通水循环、轻化工介质输送、中小型水处理系统的增压环节。

　　从结构功能拆分来看，泵体过流段采用蜗壳式流道设计，进水口沿轴向正对叶轮中心，出水口沿蜗壳切线方向向上布置，这种流道走向能最大程度降低流体在泵腔内的转向阻力，减少水力损失；叶轮端采用多柱式定位结构与电机轴配合，轴伸处的密封腔预留了机械密封的安装空间，可根据输送介质的腐蚀性、温度特性适配不同材质的密封件，避免输送过程中介质沿轴缝泄漏。驱动端选用标准卧式三相异步电机结构，电机外壳的散热筋沿轴向整周排布，能在连续运行时通过电机自带的风叶实现自冷，电机接线盒布置在机壳顶部，方便现场布线时从上方或侧方接入电缆，避免管线与泵体进出口干涉。

　　安装底座采用一体化折弯成型的板式结构，泵体与电机的连接法兰直接固定在底座的加工基准面上，安装时只需将底座通过地脚螺栓固定在混凝土基础或设备机架上，无需额外调整泵轴与电机轴的同轴度，大幅降低现场安装的调试工作量，底座的支撑脚预留了长条形安装孔，可适配一定范围内的安装孔位偏差，降低基础施工的精度要求。设计过程中优先考虑了易损件的拆装维护性，泵壳端的连接螺栓采用周向均匀布置的方式，拆卸时无需挪动电机，只需拆开泵壳与连接架的紧固螺栓，即可直接取出叶轮与密封组件进行更换，日常维护时不用重新对接轴系，能缩短停机维护的时间。

　　从安装边界来看，整机轴向长度控制在适配常规管廊间距的范围内，进水口与出水口的法兰尺寸符合通用管路对接标准，可直接与同通径的工业管道通过法兰连接，无需额外制作变径接头；电机顶部的接线盒高度、泵体顶部的排气螺塞位置都做了避让设计，不会出现安装后工具无法触及的死角。在结构强度校核层面，泵壳的壁厚根据额定工作压力做了等强度设计，高压区的蜗壳外壁做了局部加厚处理，避免长期承压出现变形，连接架部位采用辐板式结构，既保证了泵体与电机连接的刚性，避免轴系运行时出现径向跳动，又尽可能减轻了整机的重量，方便现场搬运与吊装。实际选型应用时，可根据输送介质的特性更换叶轮、泵壳的材质，比如输送清水类介质时选用普通铸铁材质即可，输送弱腐蚀性介质时可更换为不锈钢材质的过流部件，电机功率也可根据实际需要的扬程、流量参数匹配对应功率等级，整体结构的模块化程度较高，能覆盖多数中小功率的工业流体输送需求。
