手动压胶枪主体承载结构设计

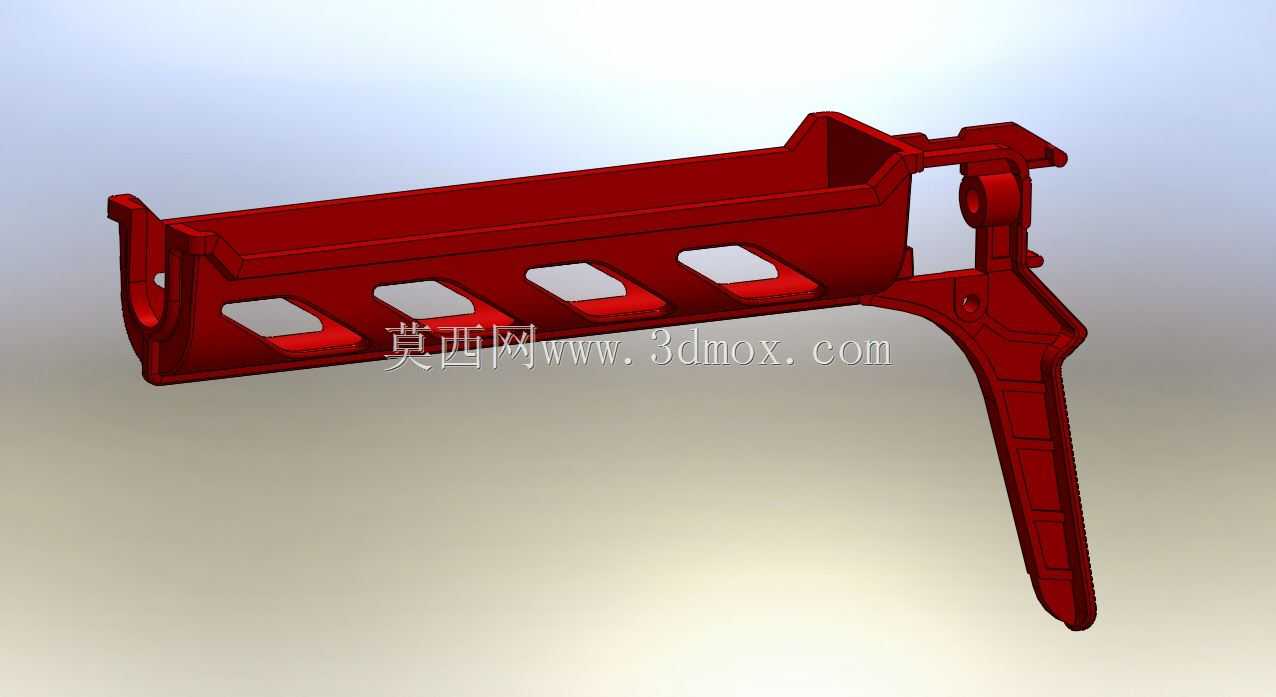

　　日常家装密封、幕墙施工、电子组件点胶、木工填缝等场景里，手动压胶枪是施胶作业的核心手持工具，而本次呈现的硅手枪主体，是整把胶枪承担所有受力、连接全部功能模块的核心承载构件，其结构设计直接决定胶枪的施胶手感、耐用寿命与出胶稳定性。从实际作业的受力逻辑来看，该主体采用槽型开放式承载腔设计，腔体内部的净宽尺寸匹配市面常规300ml硬装密封胶筒的外径公差，腔体内壁预留的0.8-1.2mm间隙，既可以保证胶筒顺利装入不卡滞，也能避免胶筒在施压过程中出现径向晃动导致的出胶偏移。腔体侧壁开设的四个长圆形减重孔，并非单纯为了减少材料用量，在实际施胶作业中，作业人员可以通过这些开孔直接观察胶筒内剩余胶量，同时在连续施胶导致胶筒外壁凝露、沾附残胶时，开孔可以减少腔体内壁与胶筒的接触面积，降低胶筒卡滞在腔体内的概率，更换胶筒时无需额外撬动即可顺利取出空筒。主体尾部的弯折挡边结构，是胶枪作业时的核心受力点，其厚度比腔体侧壁加厚1.5mm，内侧做了圆弧过渡处理，匹配胶筒底部推盘的端面弧度，施压过程中挡边可以均匀承接推盘传递的反作用力，避免应力集中导致的挡边开裂，这一结构的设计边界充分考虑了硬装胶筒最大施压推力，按照常规硅酮胶挤出所需的最大推力核算，挡边的抗弯强度预留了2.5倍的安全系数，即便在低温环境下胶液粘度上升、需要更大推力挤胶时，也不会出现结构变形。前端的铰接支座结构，用于连接胶枪的压杆与扳机组件，铰接孔的同轴度公差控制在0.05mm以内，孔壁做了加厚处理，

　　避免反复扳动扳机时出现孔位磨损导致的扳机旷量，铰接位下方延伸的握把段，按照成年男性手掌握持的人机尺寸设计，握把的弧度贴合掌心自然弯曲形态，表面预留的防滑筋位在注塑成型时可以直接做出，无需二次加工，握持时的受力点分布在掌心与指根位置，长时间连续施胶也不会出现明显的硌手感。从安装边界来看，该主体作为核心承载件，不需要额外的辅助支撑结构，所有功能组件都直接安装在主体对应的结构位上：推片导槽直接集成在腔体下沿，与腔体一体成型，导槽的宽度匹配推片的厚度公差，推片在导槽内滑动时的径向间隙控制在0.1mm以内，保证推片前进时始终与胶筒同轴，不会出现偏斜导致的胶液挤出不畅；扳机的限位凸台设置在铰接位前方，凸台的高度决定了扳机单次扳动的行程，

　　进而控制单次出胶量，按照常规施胶需求，单次扳动行程对应的出胶量在2-3g区间，适配大多数家装与工业施胶的胶量需求，避免出胶过多导致的胶液浪费。在实际选型适配时，该主体结构可以适配市面上绝大多数通用手动压胶枪的易损配件，包括不同规格的弹簧、推片、扳机组件，不需要单独开模定制配件，后期维护成本极低。针对不同的使用场景，该主体的结构也预留了拓展空间：如果需要适配软装胶袋，可以在腔体前端加装转换接头，铰接位的尺寸与通用转换接头的安装尺寸完全匹配，不需要修改主体结构即可实现软硬胶通用；如果需要加装省力棘轮结构，腔体下沿的导槽结构预留了棘轮齿的安装位置，直接加装棘轮组件即可升级为省力型胶枪，针对大粘度密封胶的施胶场景可以降低作业人员的劳动强度。

　　从结构强度的设计逻辑来看，整个主体没有多余的冗余结构，所有的加厚、减薄设计都完全匹配实际受力路径：受力集中的铰接位、尾部挡边位置做了局部加厚，不受力的腔体侧壁则通过开孔做减重处理，整体重量控制在120g左右，长时间手持作业不会有明显的负重感，同时材料选用工程塑料注塑成型时，整个构件可以一次成型，不需要后续的焊接、铆接工序，生产装配效率高，批量生产时的成本控制优势明显。在实际装配过程中，该主体的所有安装位都做了导入倒角，压杆、弹簧、扳机等组件装配时不需要额外的工装定位，手工即可完成整枪组装，装配一把胶枪的耗时可以控制在30秒以内，适配流水线批量装配的生产节奏。针对施胶作业中常见的残胶滴落问题，主体前端的结构也预留了防滴弹片的安装卡槽，不需要额外打孔或者粘接，直接将防滴弹片卡入卡槽即可实现松手断胶的功能，避免胶液滴落在作业面上影响施工质量。
