铝厂阳极氧化生产工段整体布局设计

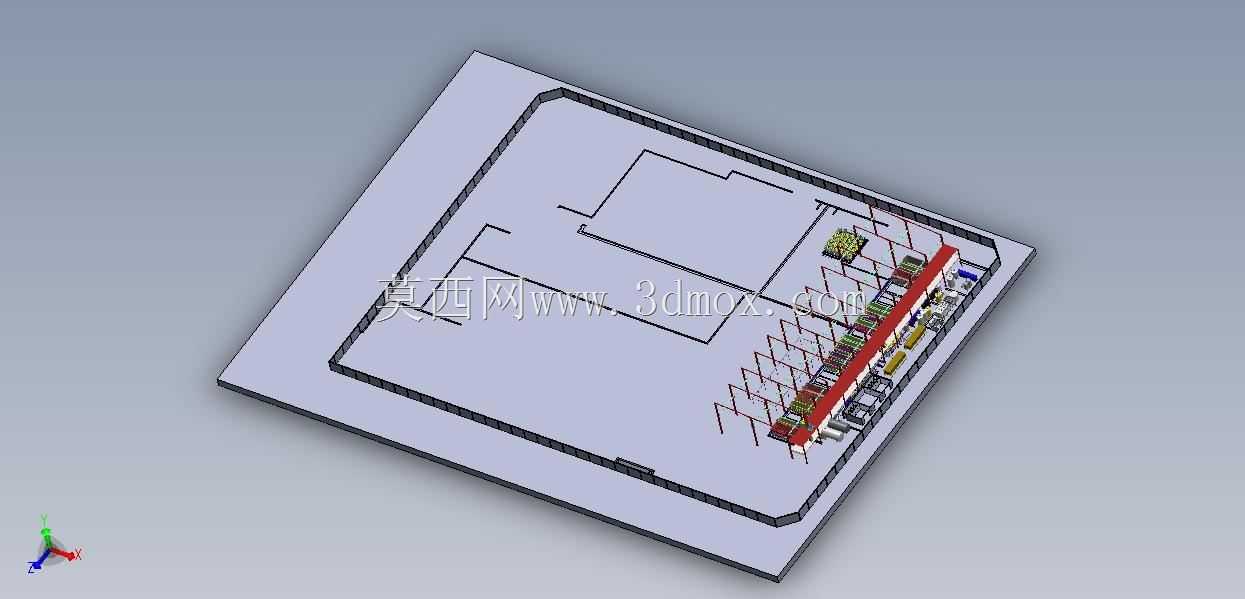

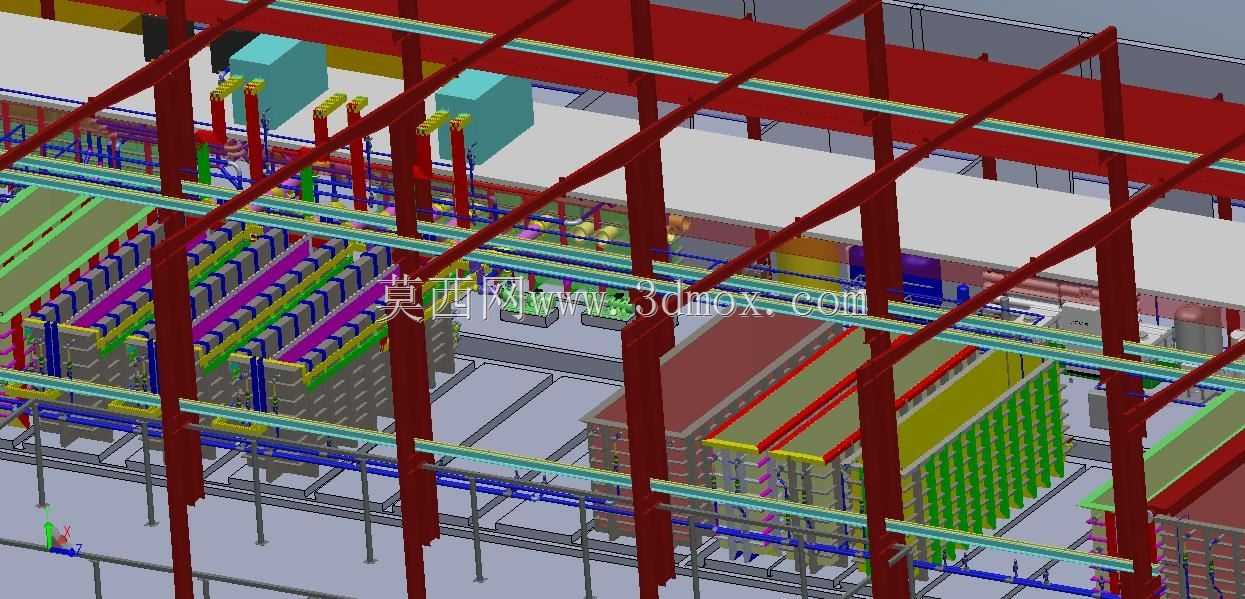

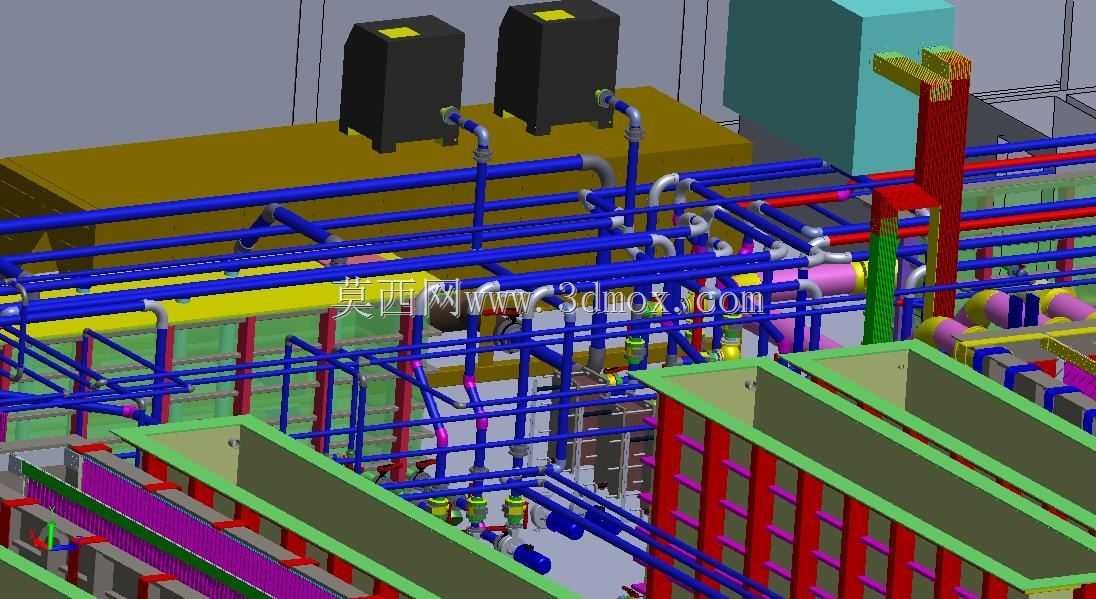

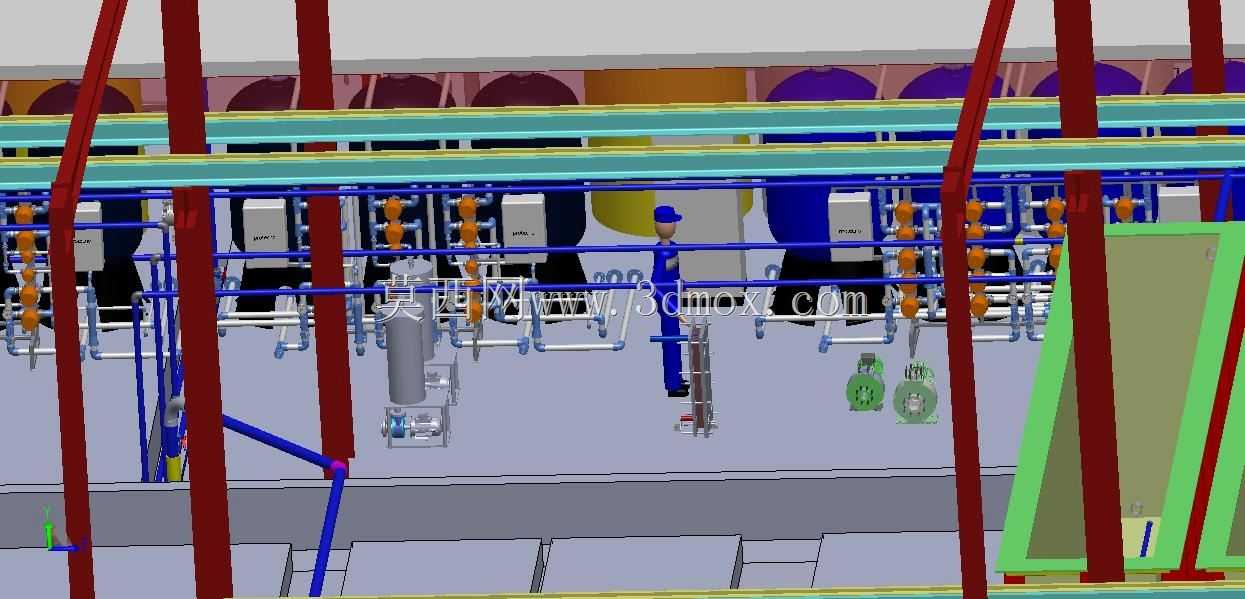

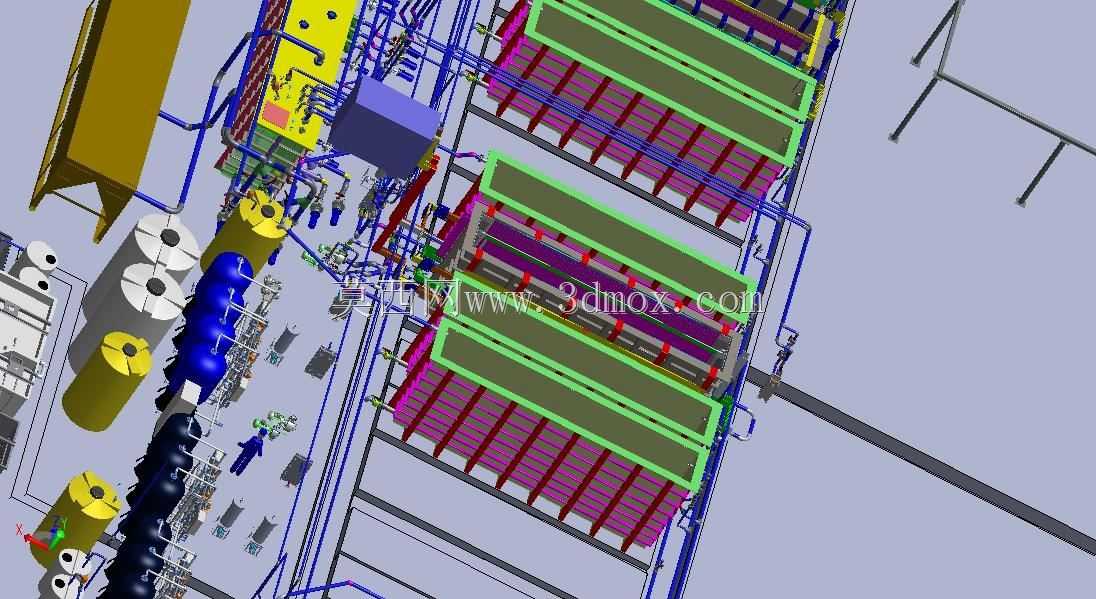

　　这套三维布局方案针对铝加工企业阳极氧化处理工段搭建，核心覆盖铝件表面氧化处理全流程的工位排布与管线衔接逻辑，可直接用于新建产线的方案论证、现有车间改造的空间校核场景。从现场落地的实际需求出发，设计阶段优先梳理了阳极氧化各工序的物料流转路径，将上料、除油、水洗、氧化、封孔、下料等核心工位按工艺顺序线性排布，避免工件跨区域折返带来的转运效率损耗，同时预留了1.2米宽的主巡检通道，满足日常设备点检、故障维修的人员通行需求，通道两侧的设备基座均做了边界退让，防止运维工具剐蹭管线外护层。布局中对工艺管线做了分层排布设计，上层主通道走饱和蒸汽主管与工艺废气收集管，中层布置氧化槽的电解液循环管路、纯水输送管，下层排布电缆桥架与废液收集支管，

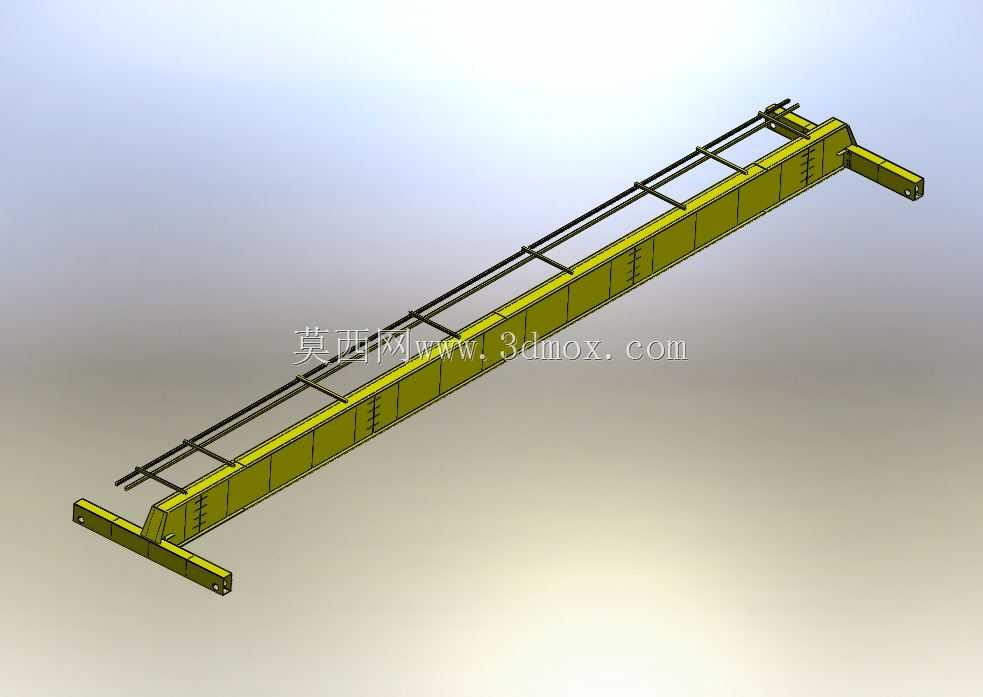

　　不同介质的管线按照安全间距要求预留了检修空间，其中酸碱介质管线与电缆桥架的垂直间距不小于0.5米，避免管线渗漏腐蚀电缆绝缘层。槽体设备的安装边界严格匹配车间现有柱网跨度，单组氧化槽的外形尺寸控制在柱距允许的安装范围内，槽体侧边预留的操作工位宽度满足工人挂装、拆卸铝件的操作空间需求，操作位旁设置的小型工具挂架与临时工件放置台，均按照人体工程学高度设置，减少工人长期操作的疲劳度。方案中同步还原了车间内的承重立柱、顶部行车梁的实际位置，所有高位管线的排布均避开了行车的运行路径，防止后期设备吊装作业时碰撞管线。针对阳极氧化工段的防腐需求，所有与酸碱介质接触的设备支架、管线固定件均在模型中做了材质区分标注，

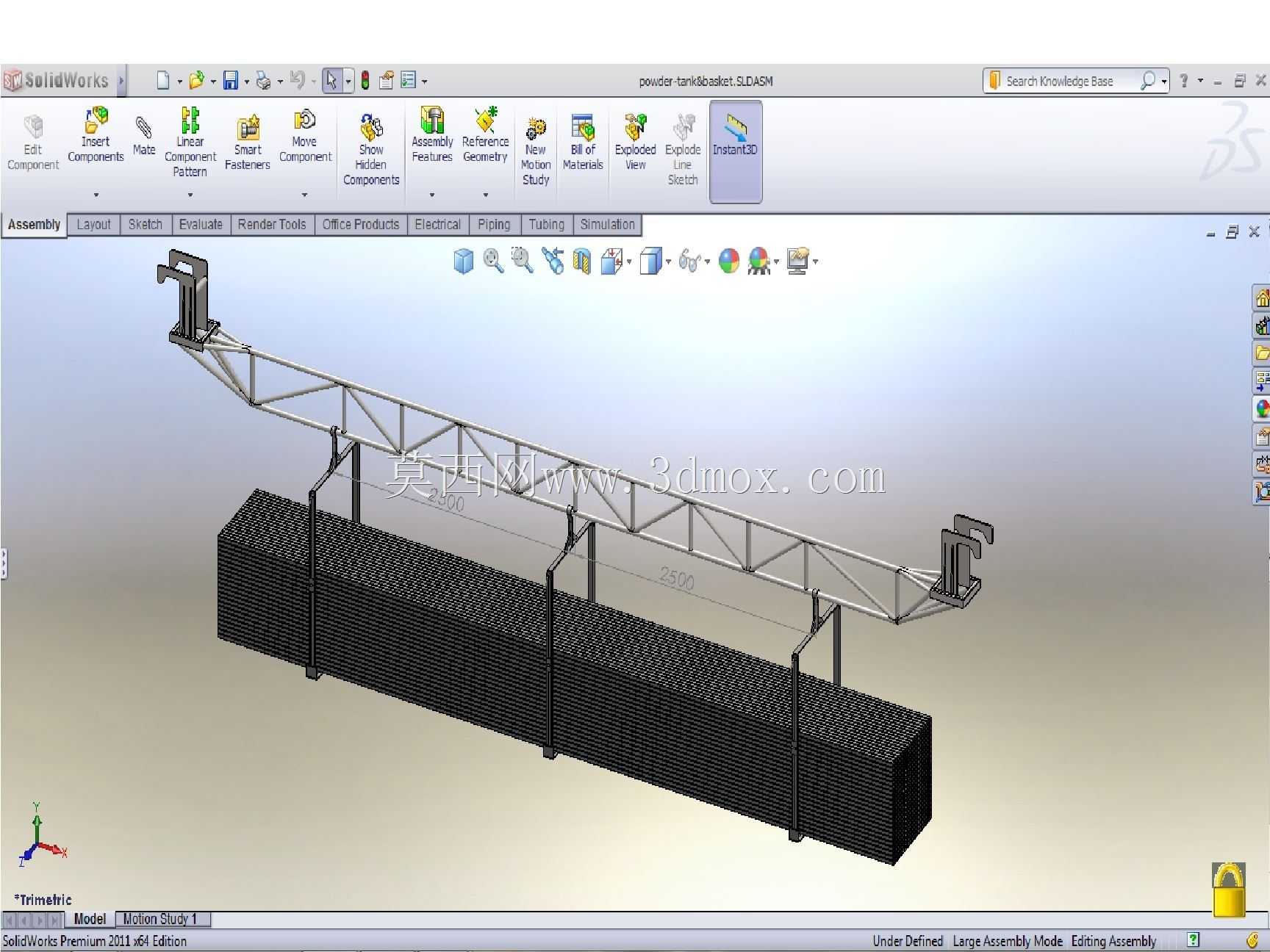

　　落地安装的槽体基座高度高于车间地面0.2米，避免地面积水浸泡基座造成腐蚀。管线的弯头、阀门位置均预留了操作与拆卸空间，其中法兰连接位置的周边0.3米范围内无其他设备遮挡，方便后期密封件更换作业。车间内的安全应急设施也同步纳入布局，洗眼器、应急喷淋装置的位置均设置在距离氧化槽、酸碱储罐10米范围内的通道旁，逃生通道的标识位置与疏散方向也在布局中做了明确标注，满足安全生产的规范要求。物料转运的辊道衔接各工位的上下料位置，辊道高度与槽体挂具的升降行程做了匹配校核，确保挂具取放工件时无需额外调整高度，减少辅助作业时间。模型中对各设备的检修吊装点做了位置标注，顶部行车的吊钩运行范围覆盖所有重型槽体与泵组的安装位置，

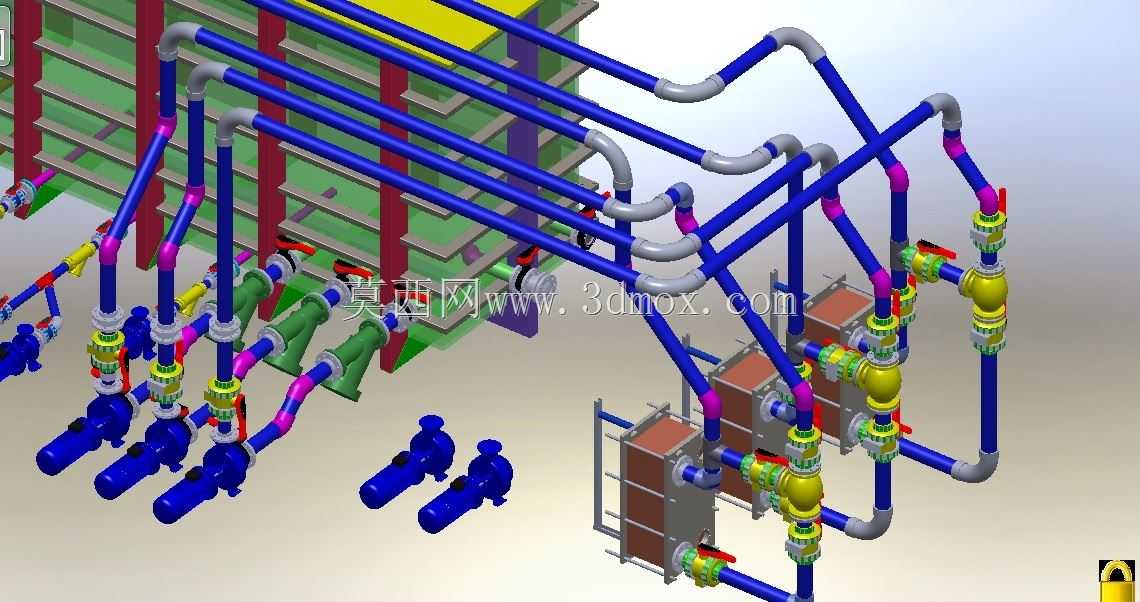

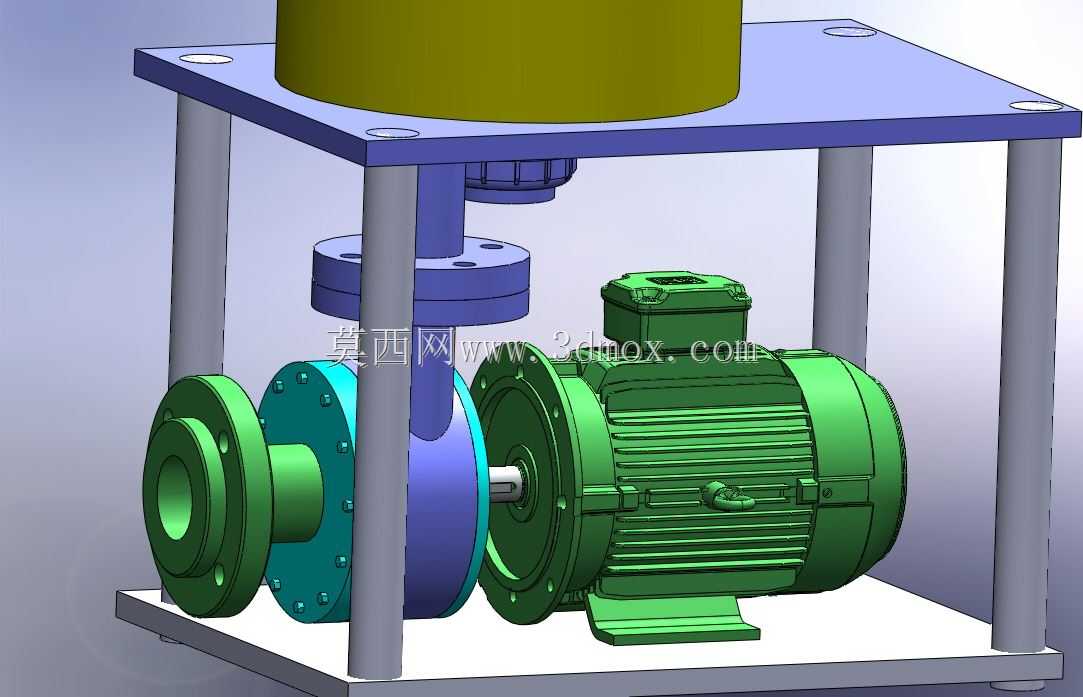

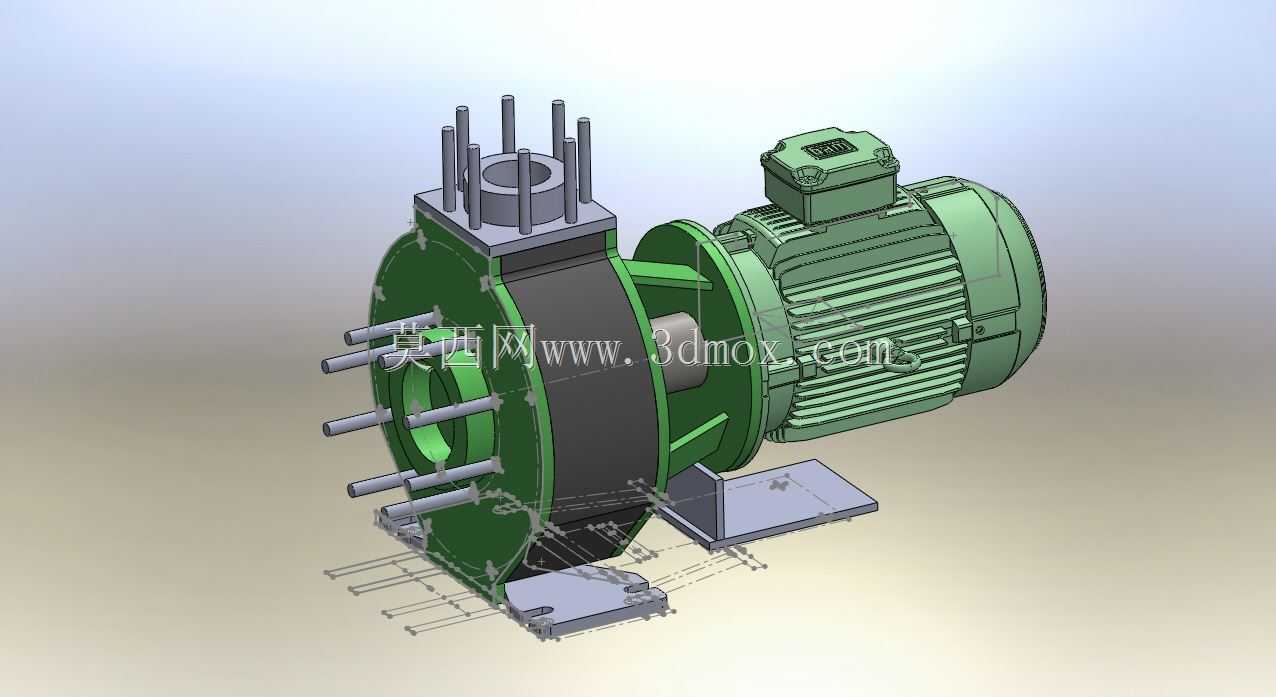

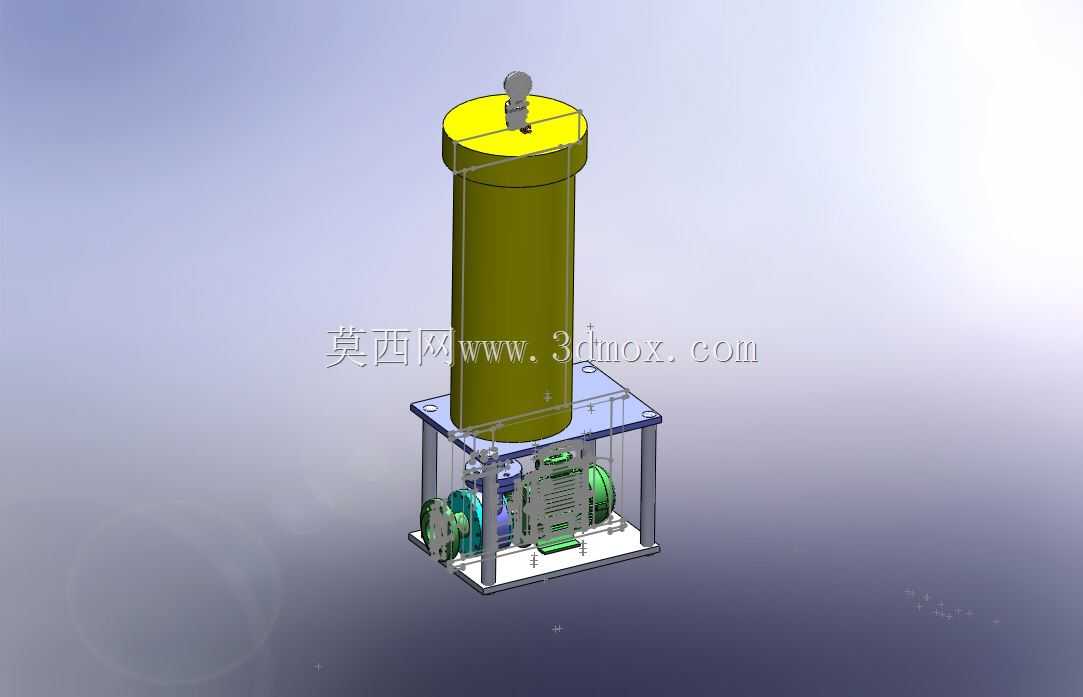

　　满足后期设备大修时的吊装需求，无需额外搭设临时吊装设施。循环泵组与过滤设备集中布置在槽体侧方的设备区，与主操作区做了物理分隔，既减少泵组运行噪音对操作工位的影响，也方便运维人员集中巡检维护，泵组的进出口管线均设置了软连接，降低设备运行振动传递到管线造成的焊缝开裂风险。
