手摇式削笔器结构设计三维数模

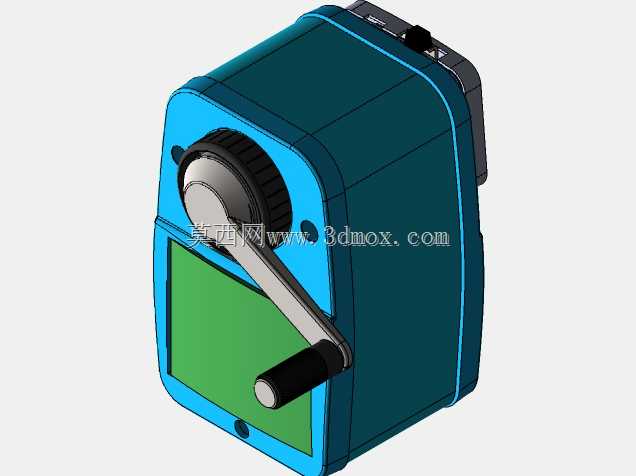

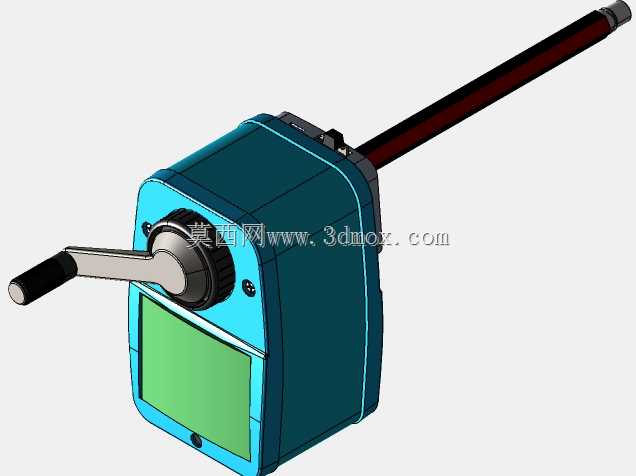

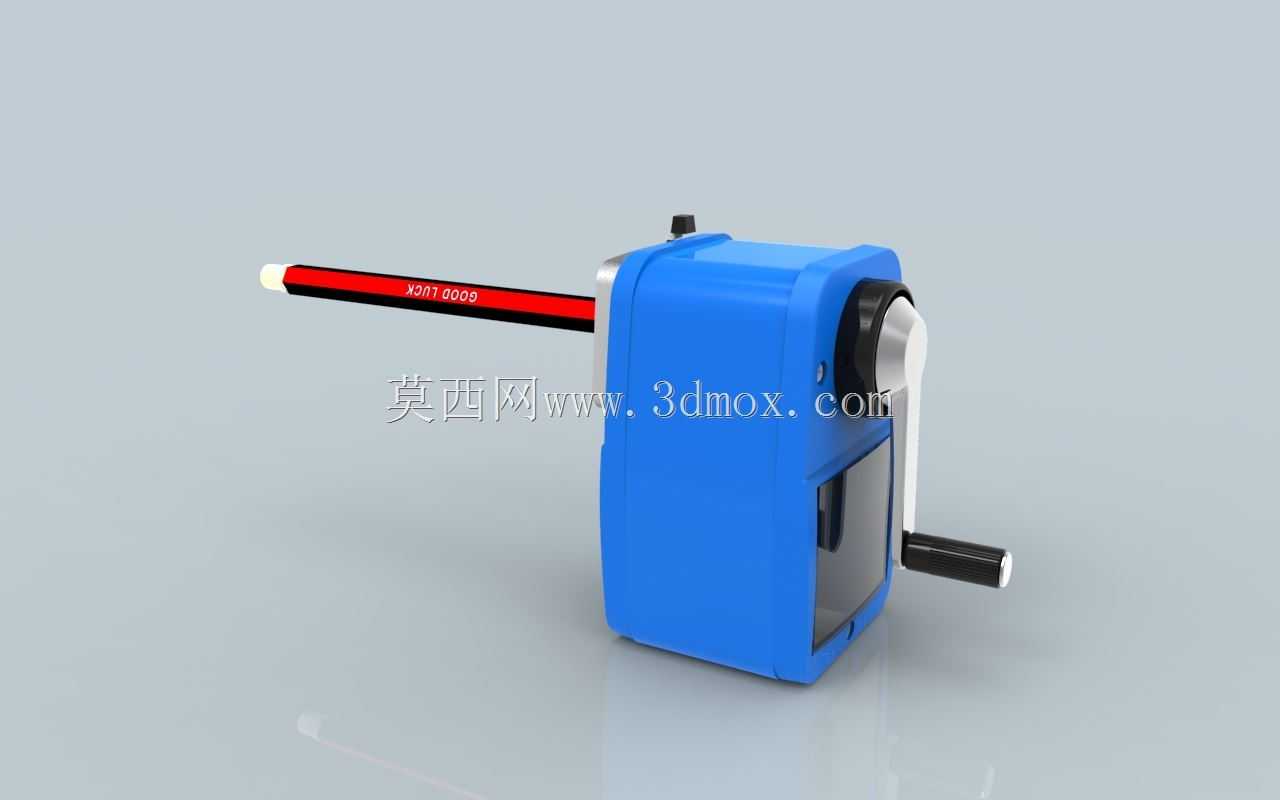

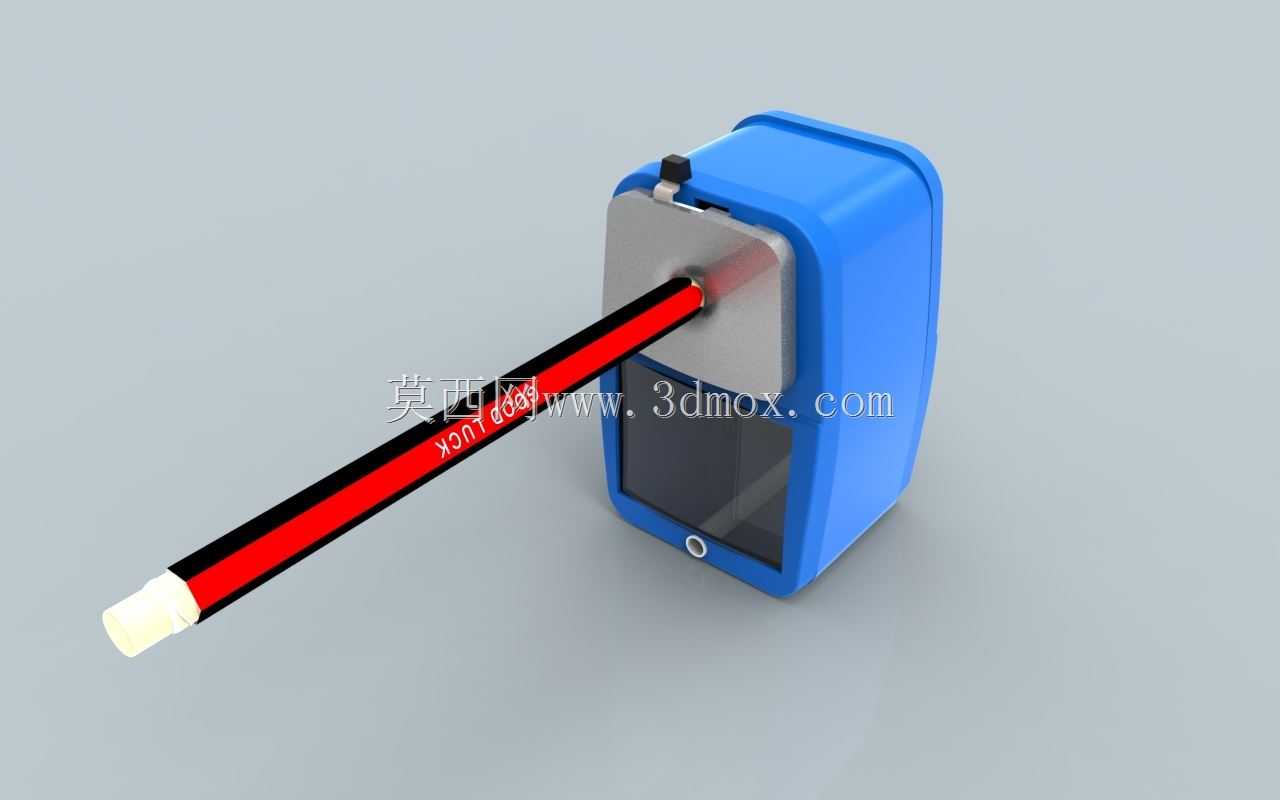

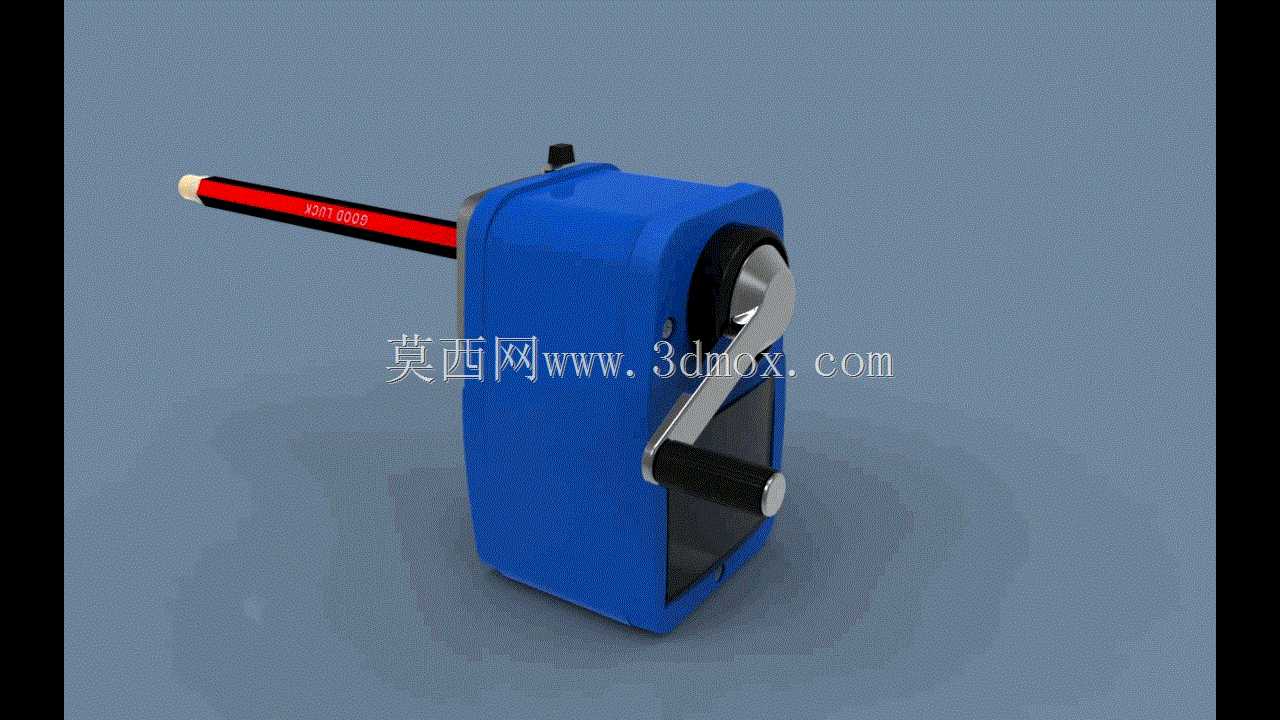

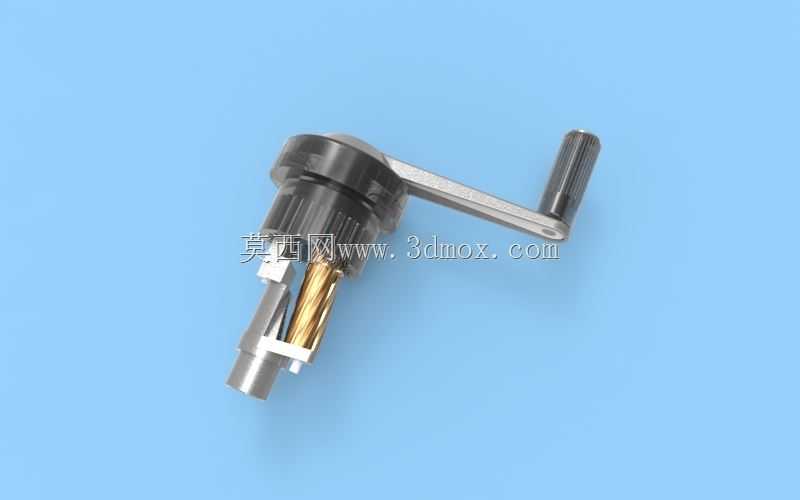

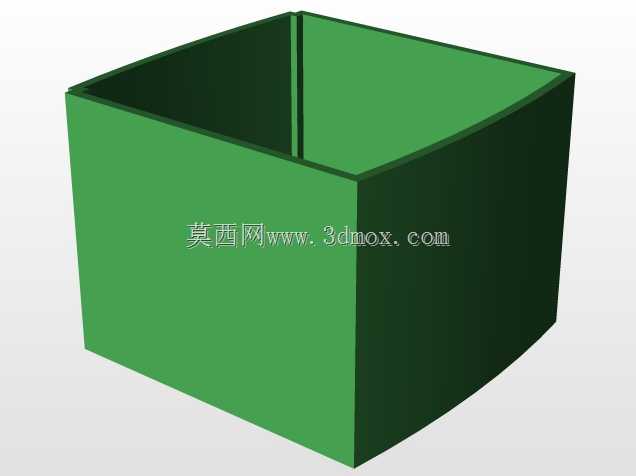

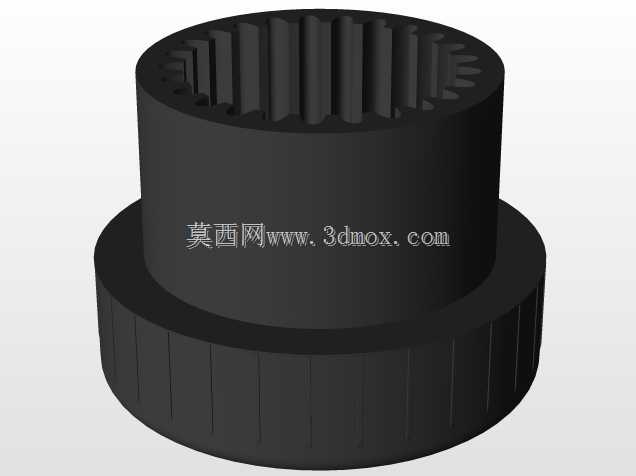

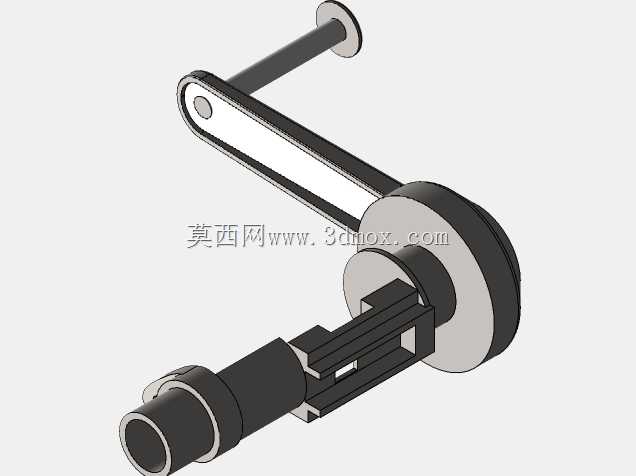

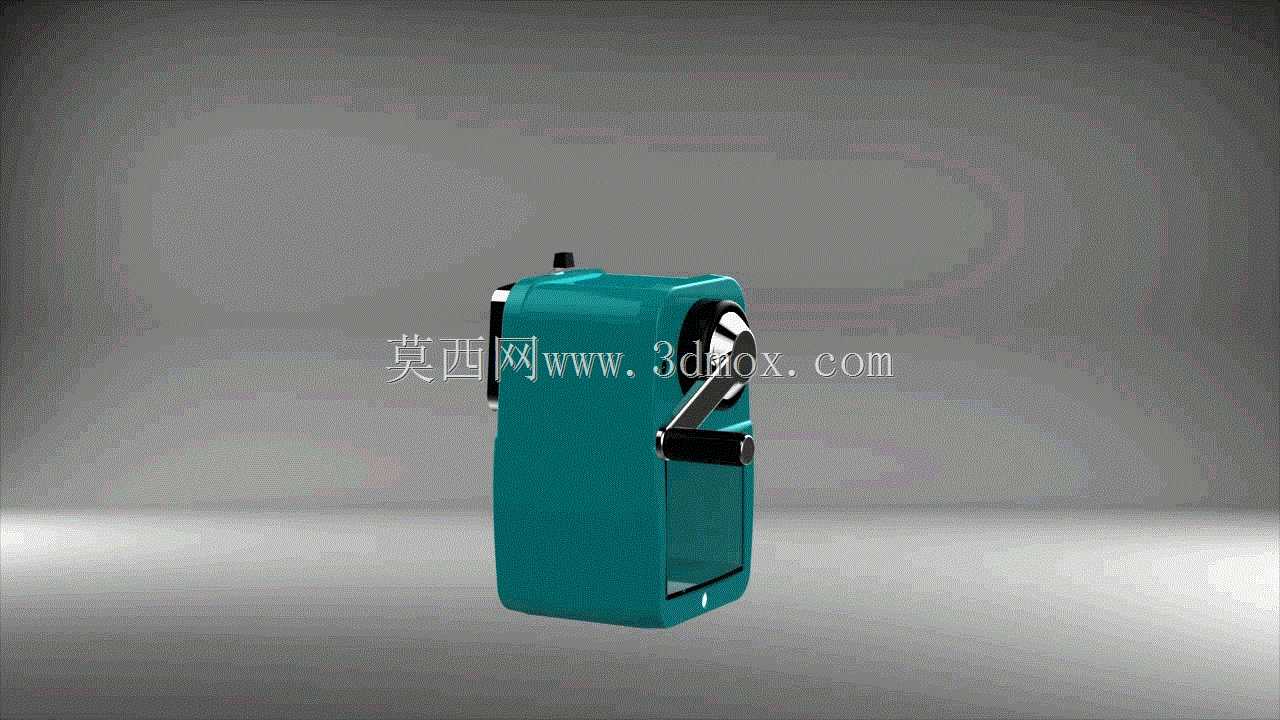

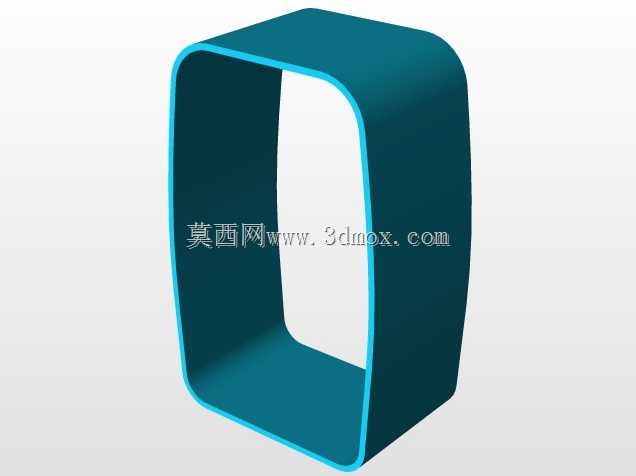

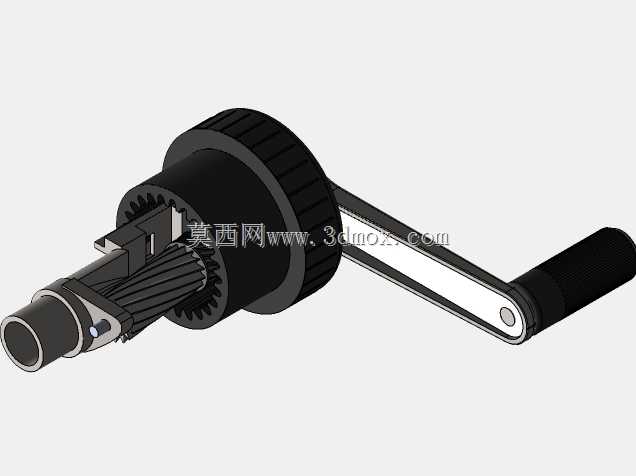

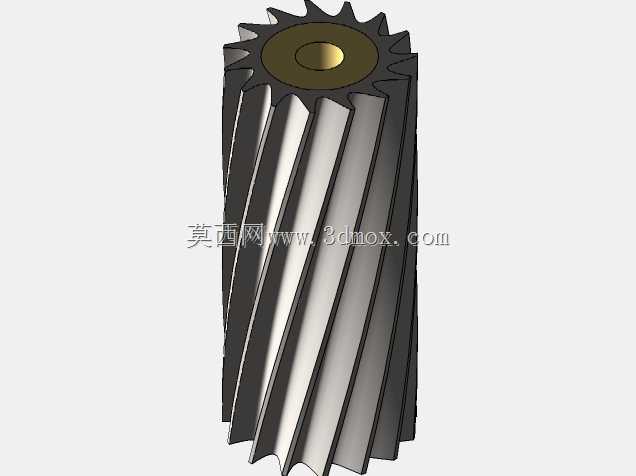

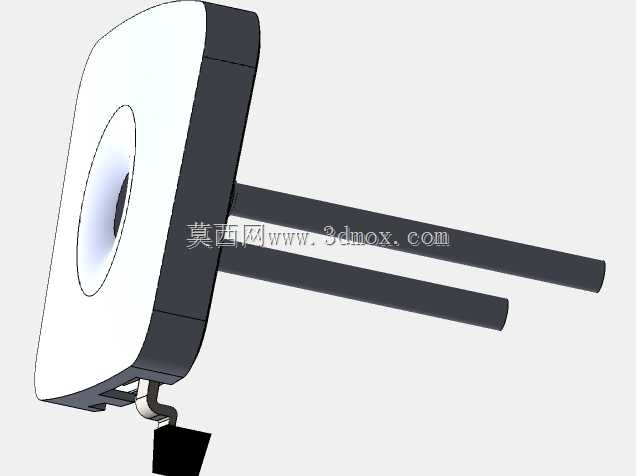

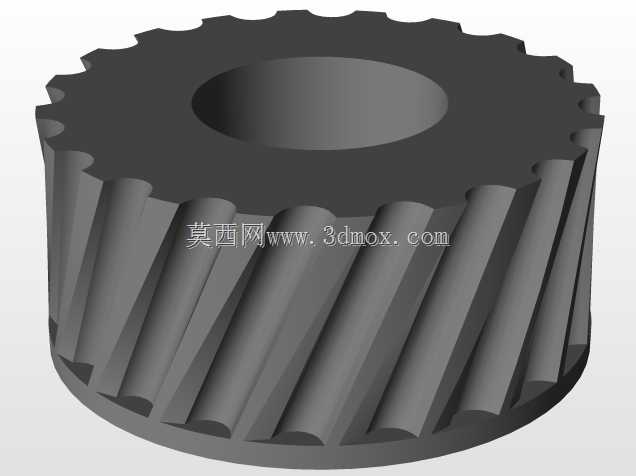

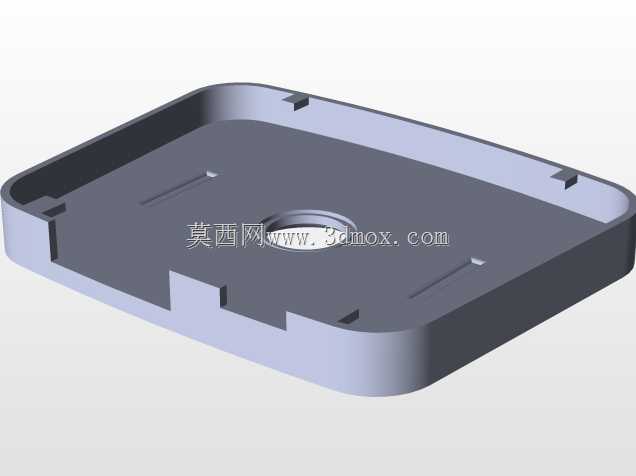

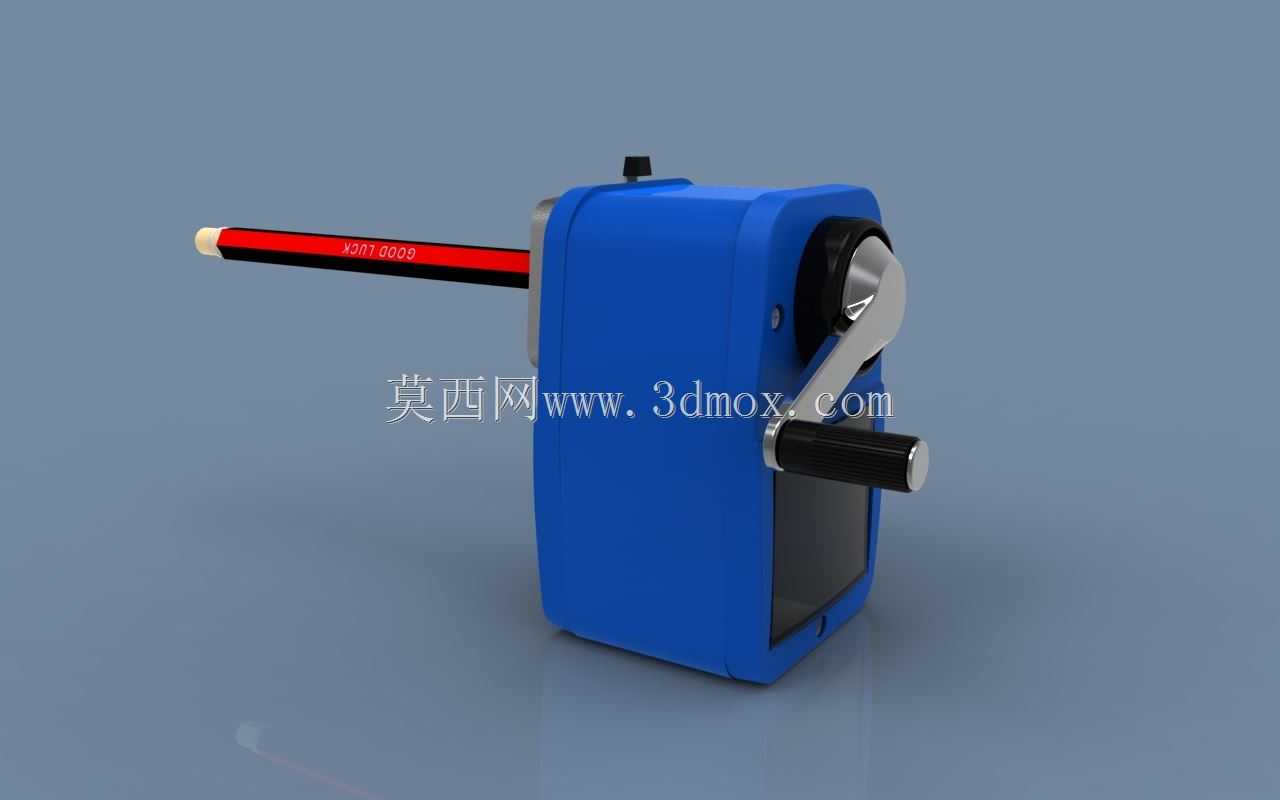

这款手摇削笔器的三维建模，核心围绕日常文具的实用功能展开，首先从实际使用场景出发，覆盖学生日常书写削笔、办公场景绘图铅笔修磨、美术创作中炭笔与铅笔的笔尖修整需求，区别于简易手动卷笔刀，手摇结构的设计能大幅降低削笔时的手部施力，同时保证切削出的笔尖锥度均匀，不会出现铅芯断裂、笔杆切削歪斜的问题。从功能特性来看，模型完整还原了进笔自锁结构、滚刀切削组件、手摇传动齿轮组、屑盒收纳腔体四个核心模块，进笔口的胶圈卡位结构可以适配不同直径的常规木杆铅笔，插入后无需手动扶持，摇动手柄时内部的夹笔结构会带动铅笔匀速自转，配合倾斜布置的螺旋滚刀完成连续切削，滚刀的刃口角度经过反复校核，切削出的铅芯露出长度控制在3-4mm，既满足书写时的笔尖强度要求，也能适配素描绘画时的笔尖粗细需求，不会因为铅芯露出过长导致书写时轻易折断。设计思路上优先考虑日常使用的可靠性，整体外壳采用一体化的立式腔体结构，没有多余的外露凸起，放置在桌面时的重心落在底座几何中心范围内，正常手摇施力时不会出现侧翻，外壳壁厚均匀，适配常规注塑生产的壁厚要求，内部传动齿轮的模数选取兼顾传动强度与静音需求，摇动手柄的力臂长度经过人机工程校核，成年人单手握持摇转时手腕无需过度弯折，小学生使用也能轻松施力。外形尺寸方面，整体高度控制在110mm左右，底座宽度60mm，前后进深70mm，放置在常规书桌、文具盒旁不会占用过多桌面空间，安装边界上，内部滚刀组件与外壳内壁预留了1.5mm的安全间隙，避免转动时剐蹭内壁产生异响，屑盒与主体的插拔配合面设计了定位卡扣，抽拉清理笔屑时不会轻易脱落，闭合后缝隙控制在0.3mm以内，防止笔屑从缝隙漏出污染桌面。模型的结构拆分完全还原实际产品的装配逻辑，每个零件的配合公差都按照普通民用文具的装配要求设置，既可以作为文具产品结构设计的参考案例，也能用于机械基础传动结构的教学演示，帮助初学者理解齿轮传动、进给自锁这类基础机械结构在民用产品上的实际应用。
