汽车雨刮器连杆传动机构运动分析模型

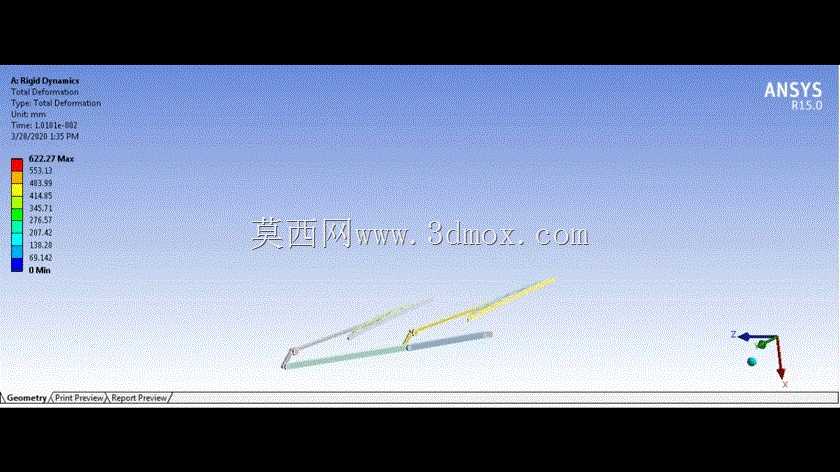

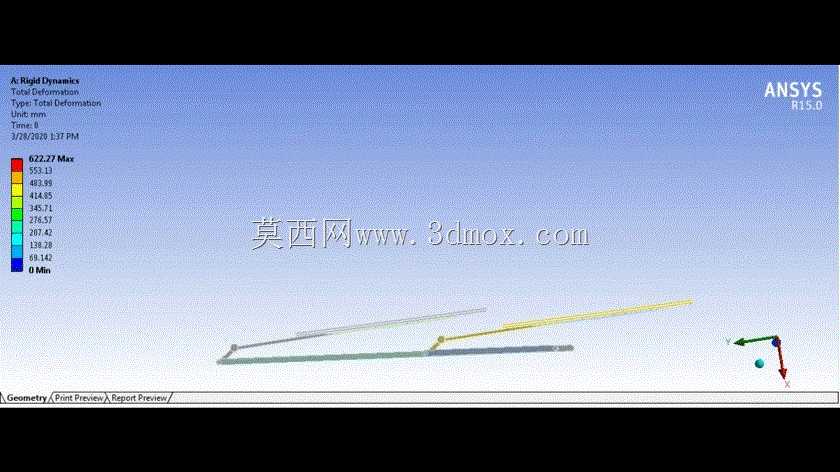

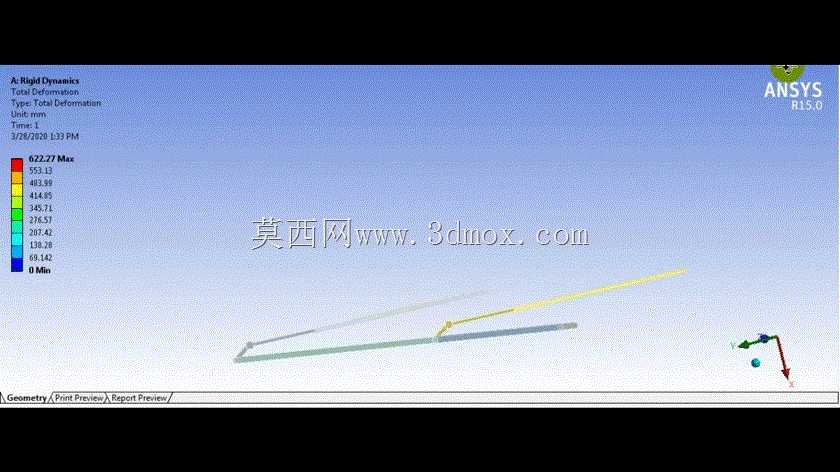

汽车前风挡雨刮系统的核心传动部件就是这套连杆机构，日常行车过程中遇到降雨、扬尘或者路面溅起的泥浆附着在风挡玻璃上时，这套机构会把电机输出的旋转运动转化为雨刮臂的往复摆角运动，保证刮片能覆盖驾驶员前方的法定视野区域，不会出现刮拭盲区影响驾驶安全。做这套结构设计的时候，首先要明确的是安装边界，整个连杆总成需要布置在前围板下方的空腔内，要避开空调进风口、引擎盖锁机构以及线束走向，所有铰接点的位置都要和车身预留的安装孔位对齐，不能出现装车时和周边钣金、管路发生干涉的情况。从功能特性来看，这套连杆采用的是平面四杆机构衍生的六连杆传动形式，相比基础的四杆结构，它能让雨刮输出端的摆角更贴合风挡玻璃的曲面轮廓，刮片在运动过程中各个位置的压力分布更均匀，不会出现两端刮拭速度过快跳片、中间区域刮不干净的问题。设计过程中需要反复校核各杆的长度比例，主动曲柄的回转半径决定了雨刮臂的总摆角范围，连杆的铰接点间隙要控制在合理范围内，间隙过大会导致雨刮工作时出现异响、抖动，间隙过小则会提升装配难度，低温环境下还容易因为零件热胀冷缩出现卡滞。做运动分析的时候，要重点关注各铰接点的受力变化，尤其是雨刮刮片到达上下换向位置时，连杆承受的惯性载荷是最大的，这时候杆身的应力集中位置要做圆角过渡处理，避免长期交变载荷下出现连杆断裂的失效问题。另外整个机构的传动效率也要纳入考量，连杆两端的球铰连接处阻尼不能过大，否则会提升驱动电机的功率负载，导致电机过热缩短使用寿命。实际建模装配的时候，要保证所有运动副的约束关系和实际装车状态完全一致，转动副的自由度不能出现过约束或者欠约束的情况，这样仿真出来的运动轨迹、受力数据才能给后续的结构优化、耐久测试提供可靠的参考依据，减少后期样件试制阶段的反复修改次数，缩短零部件的开发周期。
