剖分式立式带座轴承装配结构设计

在常规输送线、小型动力传输单元、轻工辅助设备的转轴支撑场景中，这类剖分式立式轴承座是应用频次极高的支撑部件，主要承担径向载荷为主的转轴定位功能，可适配中等转速的转动工况，能在设备长期运行过程中限制转轴的径向窜动，抵消传动过程中产生的径向作用力，保障转轴转动的同轴度稳定性。

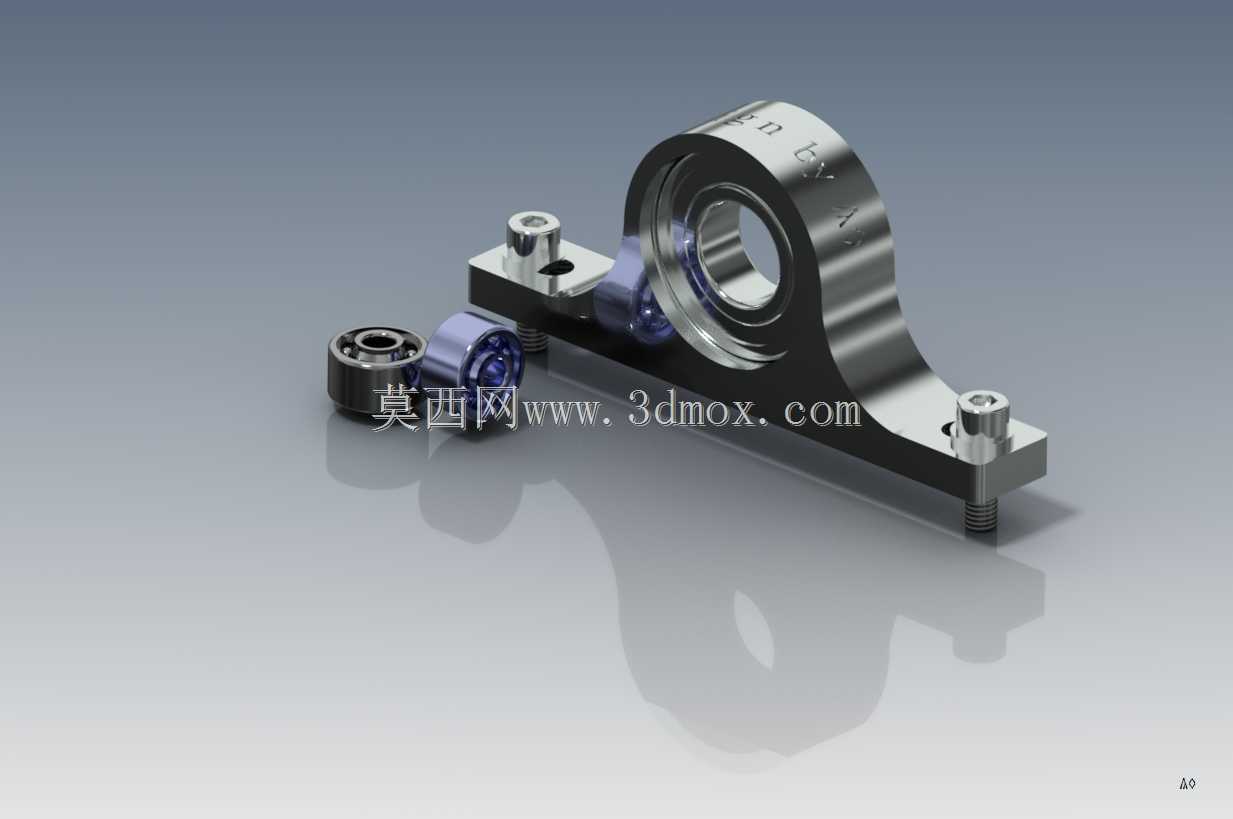

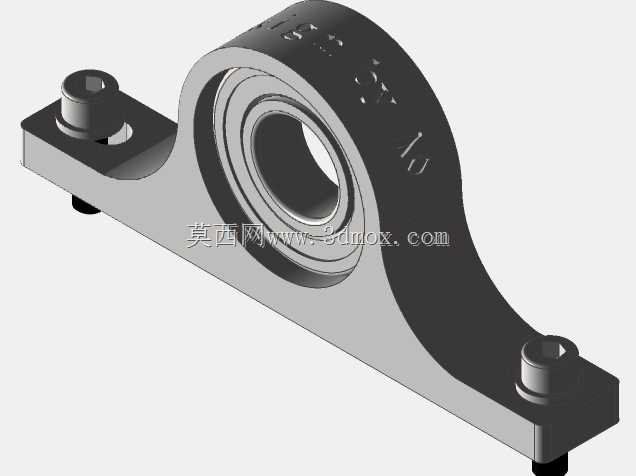

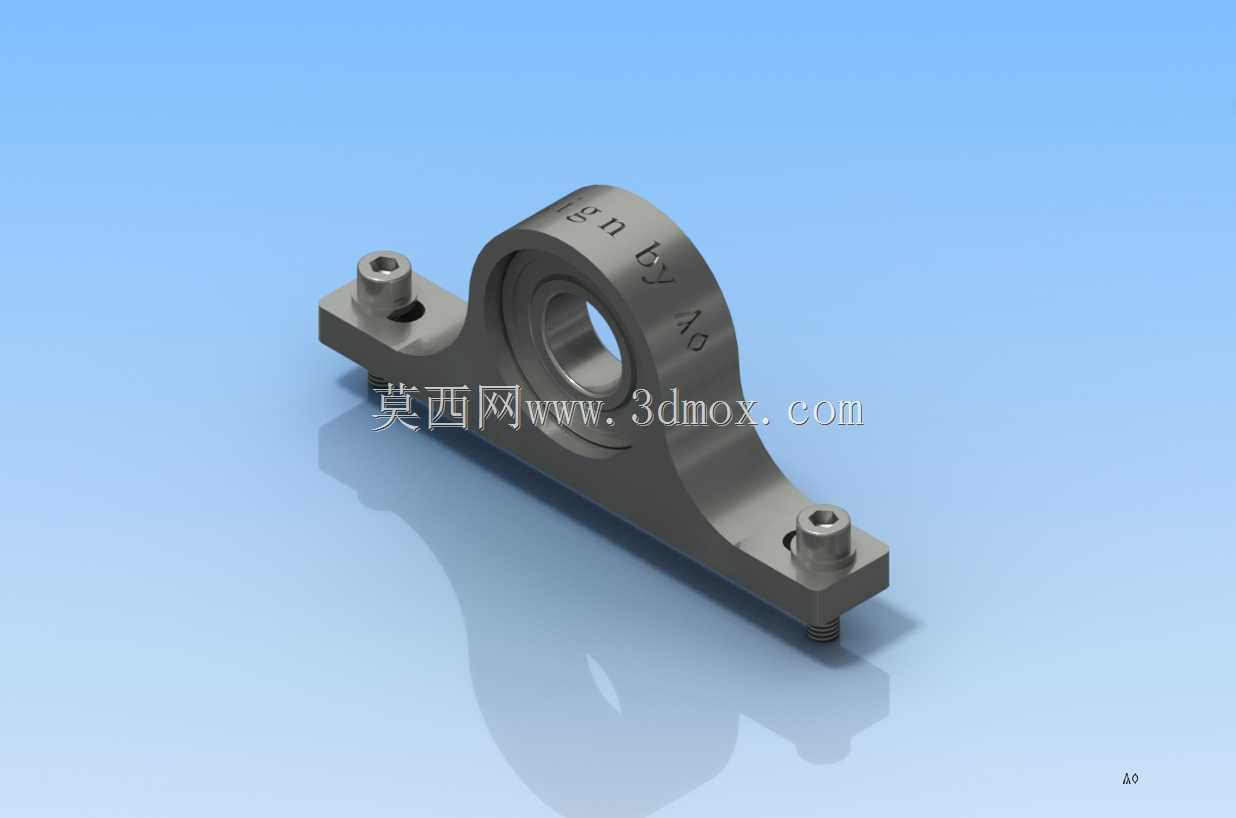

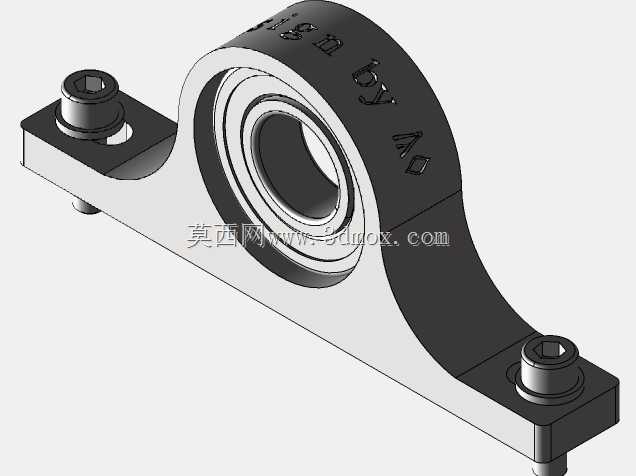

从结构设计逻辑来看，整套组件采用分体式装配思路，座体为立式安装结构，底座设置两个长圆形安装孔，可在安装时提供一定的位置调整余量，降低安装基面的孔位加工精度要求，适配现场安装的对位偏差调整需求。座体上部为半圆轴承容纳腔，与配套的轴承外圈完全贴合，保证载荷均匀传递到安装基座；配套的深沟球轴承嵌入腔体后，依靠座体的贴合面限制轴承外圈的周向转动与轴向窜动，轴承内圈与转轴过盈配合，实现转动副的顺畅运转。整套组件还配套了内六角圆柱头螺钉、平垫圈等紧固件，用于轴承在座体内的轴向限位，避免设备启停、正反转切换时轴承出现轴向移位。

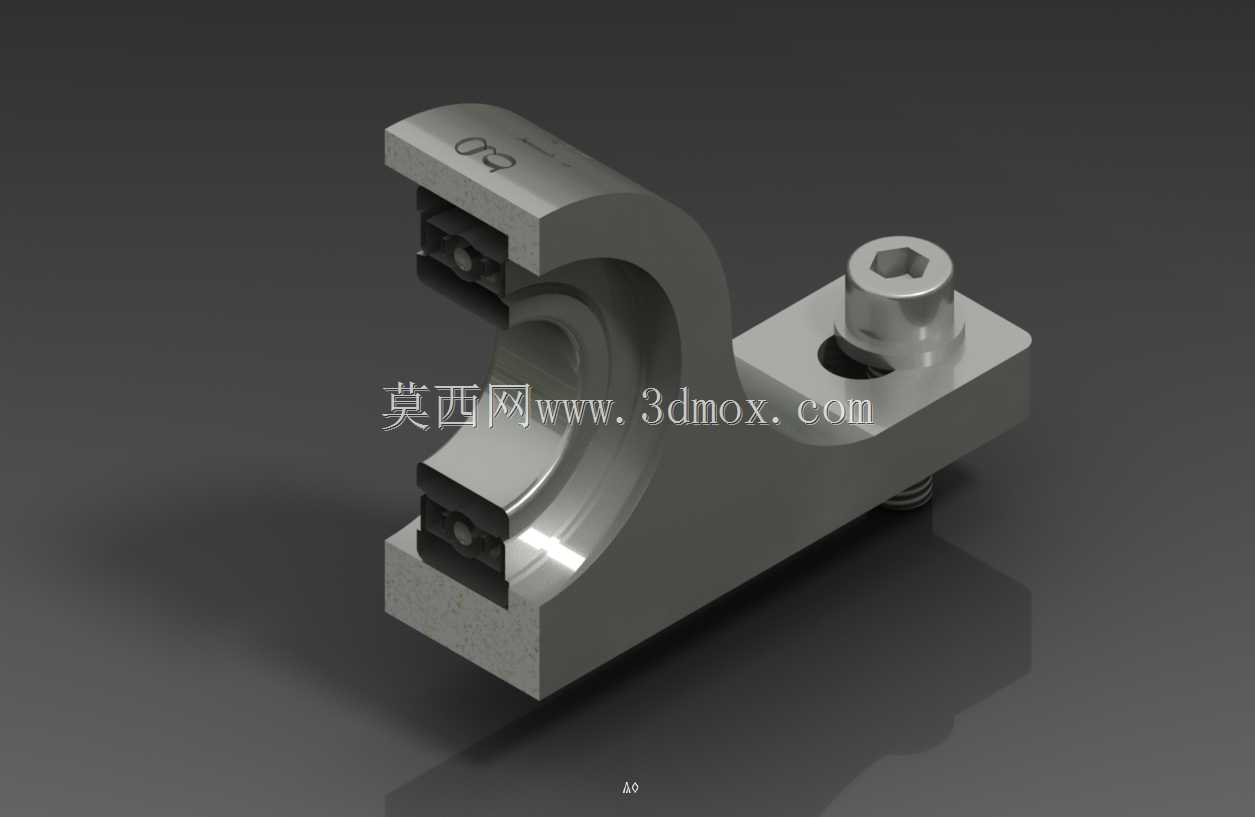

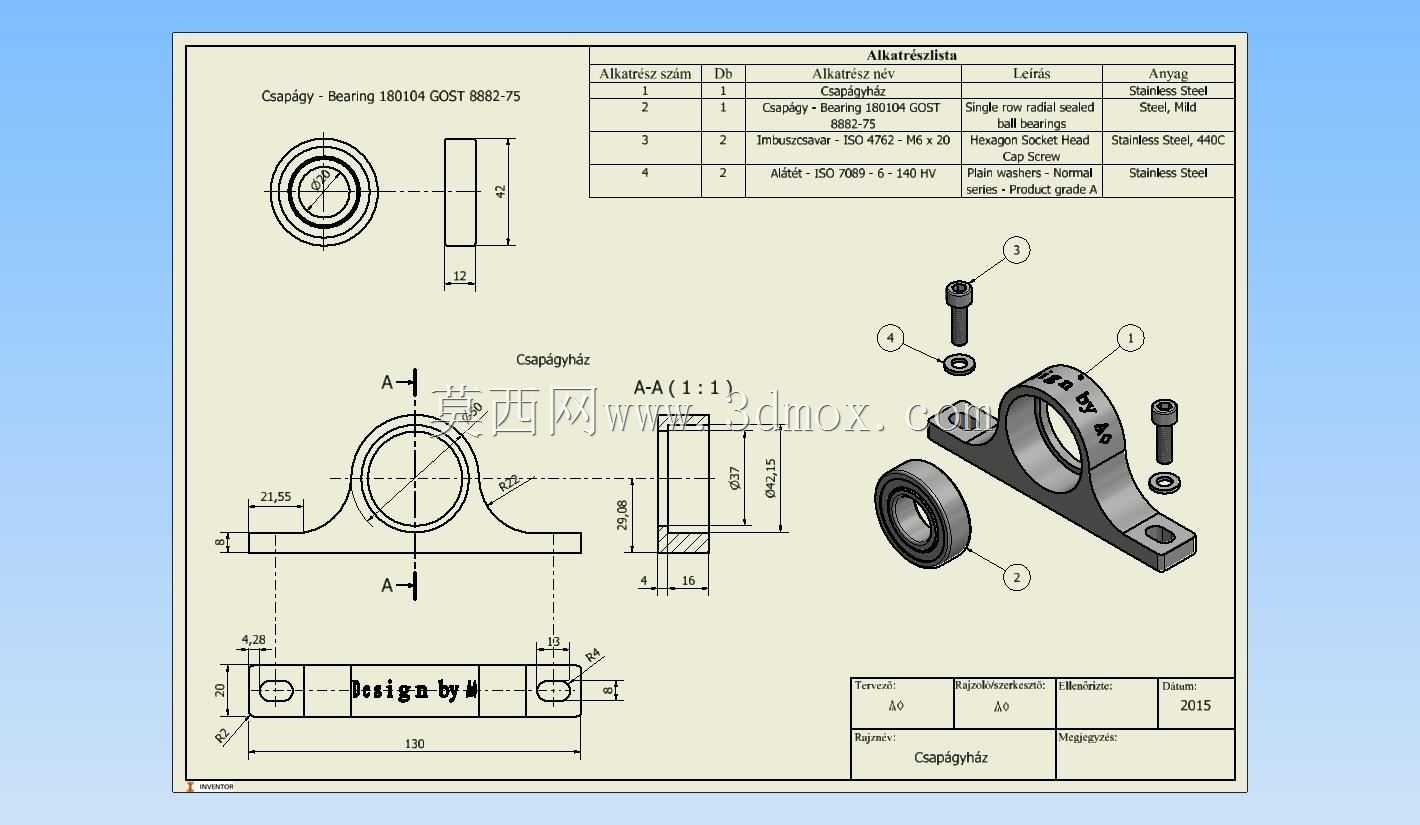

从安装边界尺寸来看，座体总长度为130mm，轴承安装位的中心高度为40mm，底座安装孔的中心距为90mm，安装孔为长圆孔，宽度方向可适配M8规格的安装螺栓，轴承位适配内径20mm的深沟球轴承，可支撑直径20mm的转轴。A-A剖视图清晰展示了座体腔体的壁厚与加强结构，在座体与底座的衔接位置设置了过渡圆角，可有效降低应力集中，避免长期受载后出现衔接处断裂的问题。

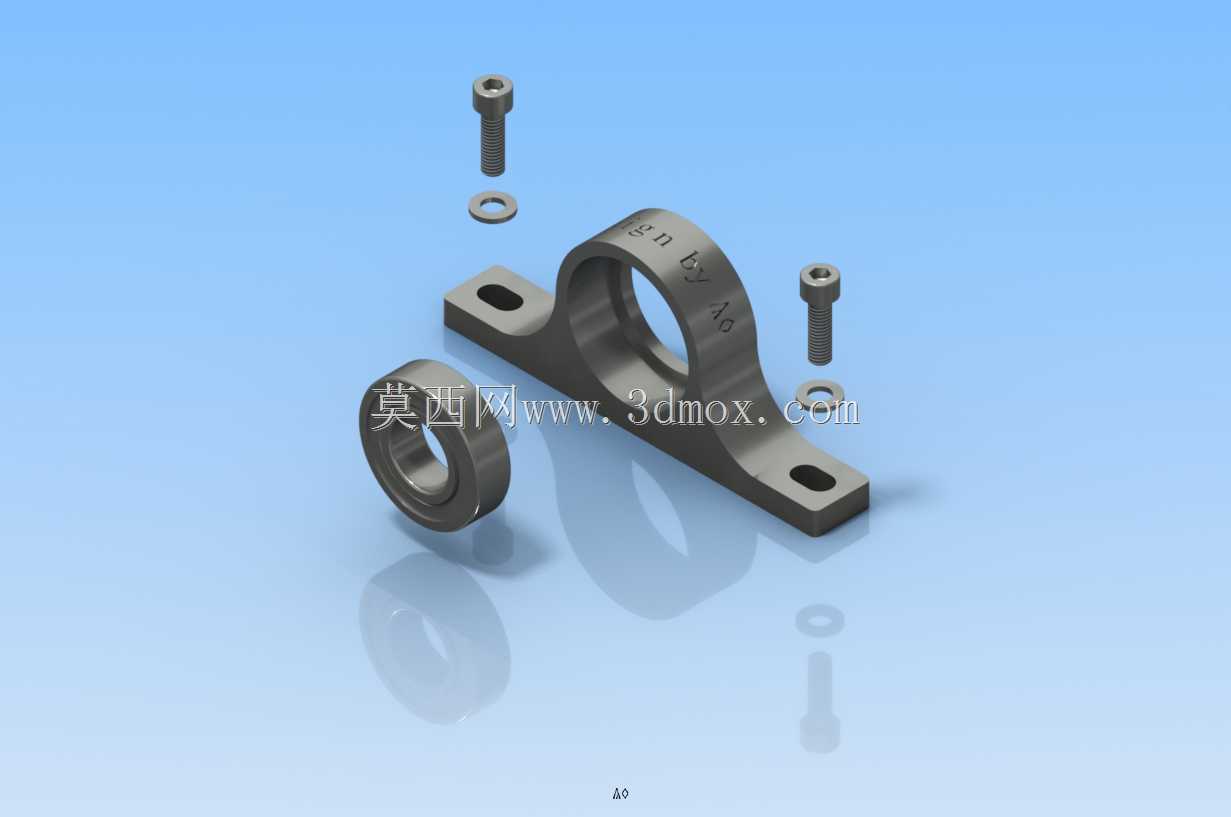

在实际选型应用中，这类轴承座多用于无剧烈冲击的常温工况，安装时需保证基座安装面的平面度，避免座体安装后出现变形导致轴承卡滞；装配时需在轴承与腔体的贴合面涂抹少量润滑脂，减少微动磨损，同时要注意紧固件的拧紧力矩均匀，避免单侧压紧导致轴承外圈变形，影响转轴转动灵活性。整套结构的爆炸视图清晰展示了各零件的装配顺序，建模时可按照从座体到轴承、再到紧固件的顺序完成装配约束，各配合面的公差设置需符合机械设计手册的对应要求，保证装配后既无卡滞也无过大间隙。
