乐高EV3教育竞赛救援机器人结构

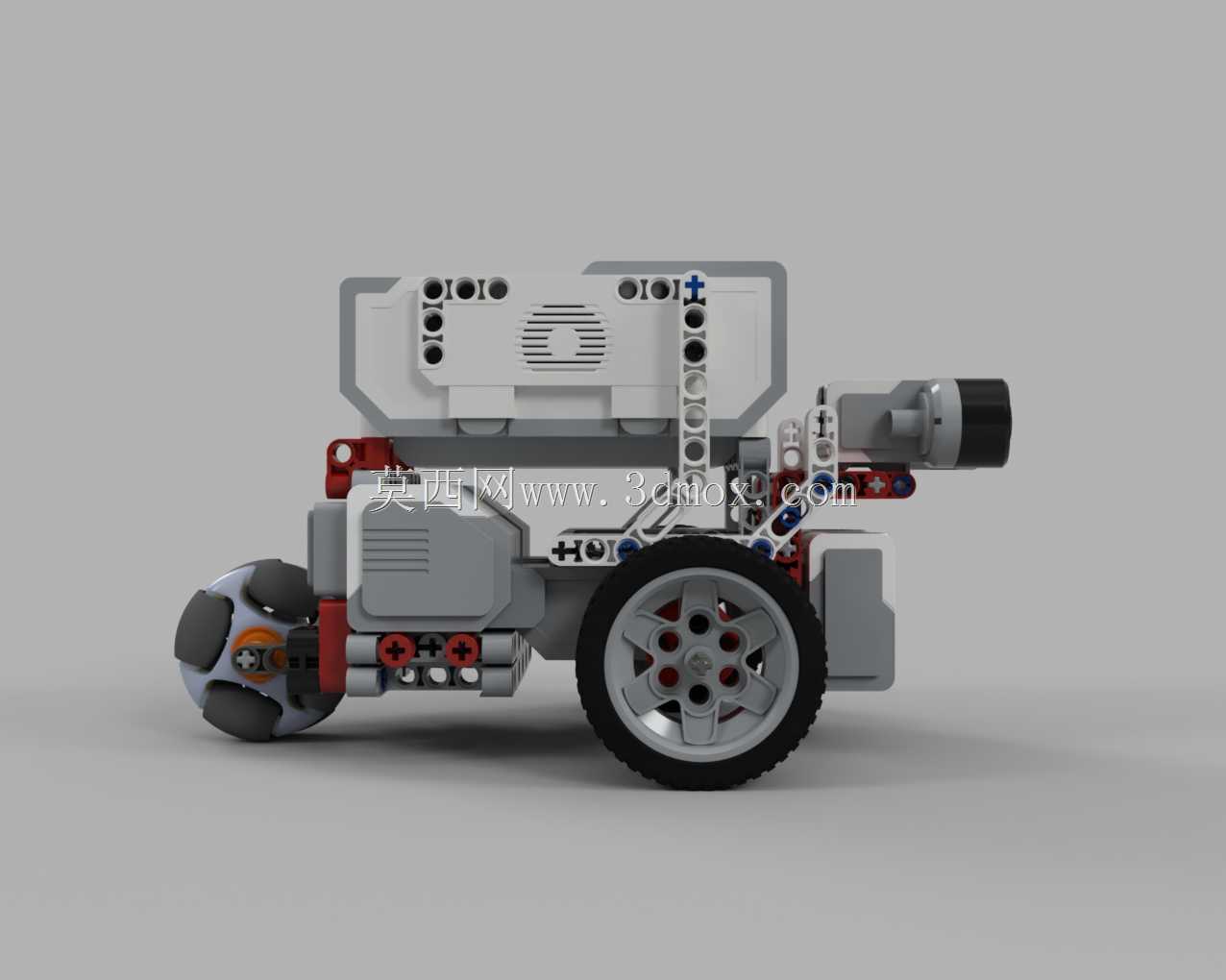

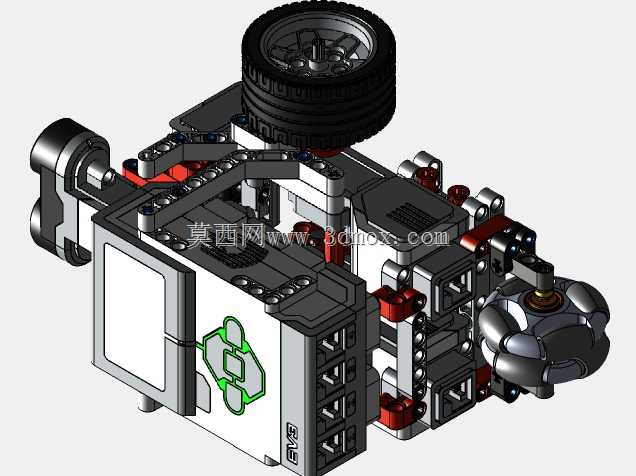

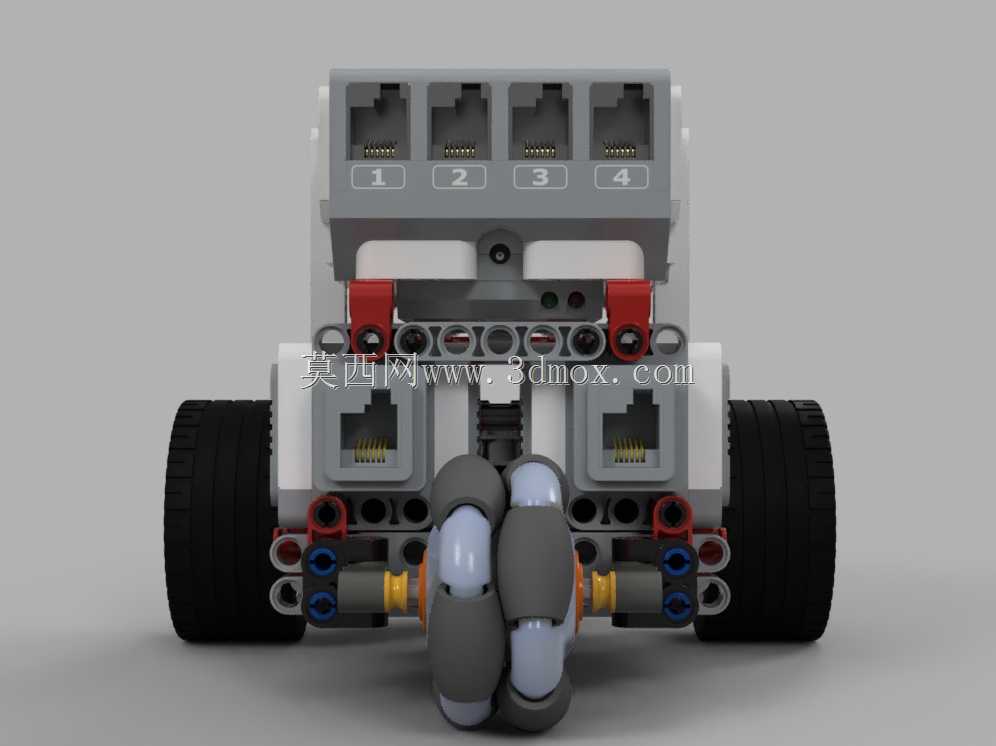

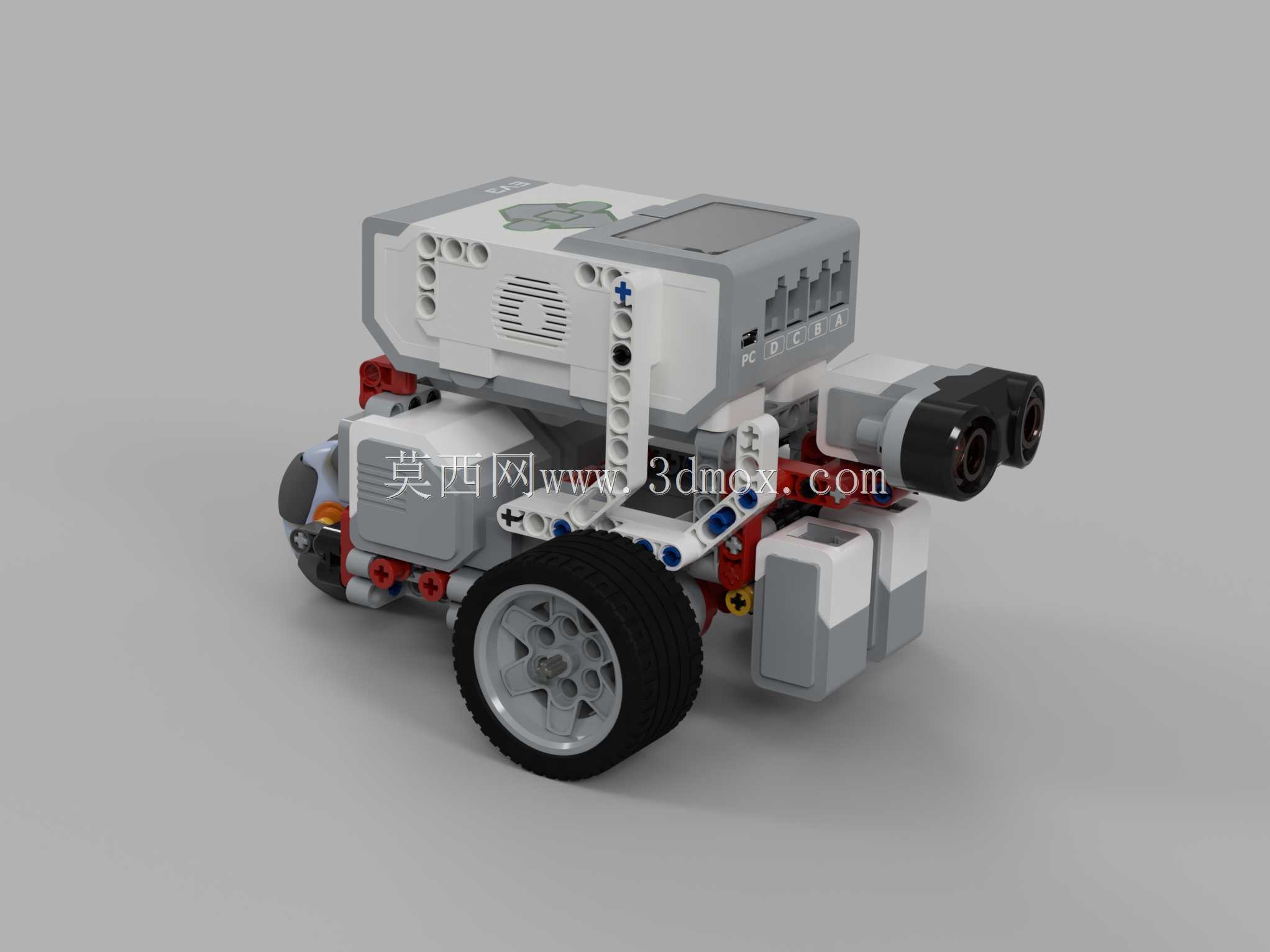

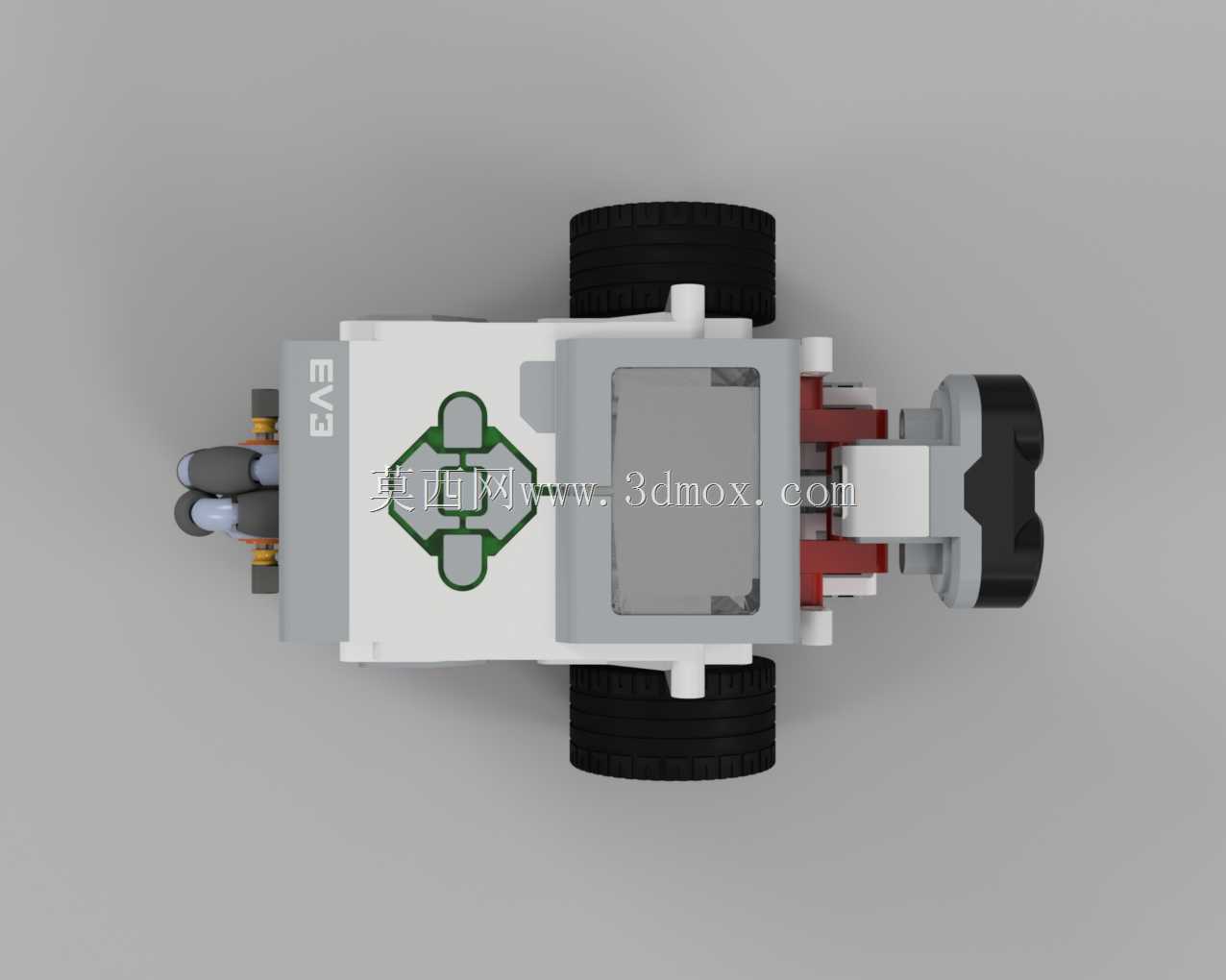

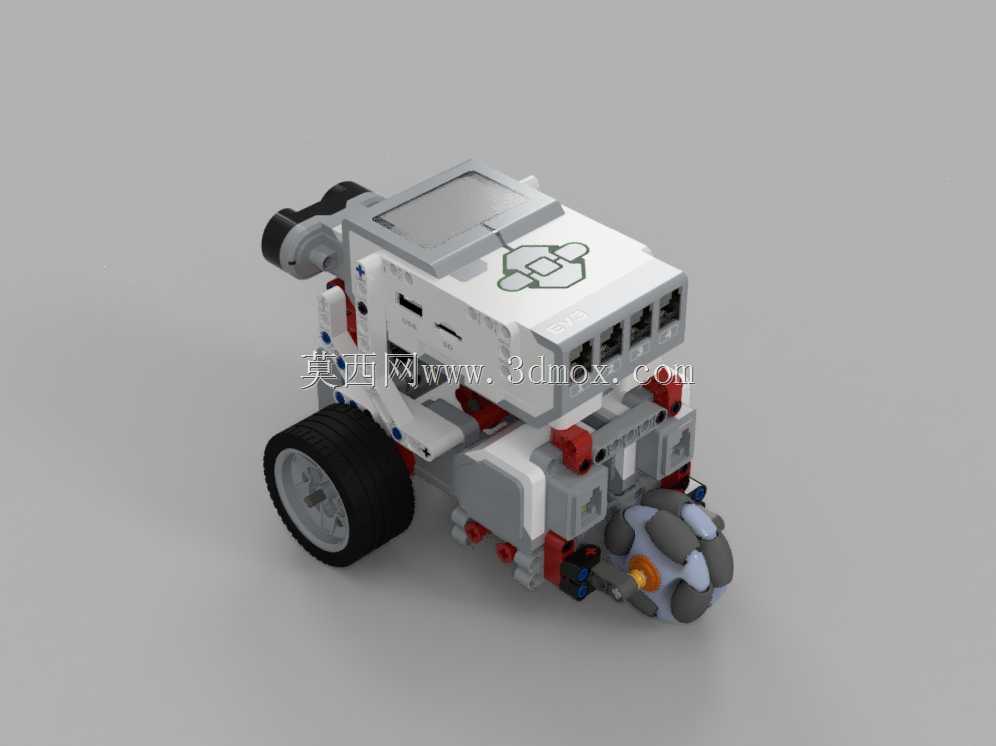

这款积木搭建的轮式移动机器人，核心面向青少年机器人竞赛救援类项目的教学与实训场景，可完成赛场内障碍穿越、目标识别、模拟救援任务执行等实操动作，适配RoboCup青少年组救援赛项的任务要求，也可作为中小学科创教育、机器人兴趣社团的实操载体，帮助学习者理解移动机器人的结构逻辑、运动控制与传感布局思路。整机采用双轮差速驱动布局，左右两侧布置大直径橡胶防滑轮胎，搭配后部随动支撑轮，可实现原地转向、小半径转弯动作，能适配竞赛场地内的狭窄通道、起伏坡面等复杂地形，轮胎表面的防滑纹路可提升在PVC赛场垫、木纹桌面等常见教学场地的抓地力，避免行进过程中出现打滑偏移。机身前部集成双路光电传感模块，可实现环境光线检测、障碍物距离识别、目标色块定位功能，传感模块通过可调角度的积木支架固定，可根据不同任务场景调整俯仰角度与水平朝向，无需拆解主体结构即可完成传感位姿校准。核心控制模块布置在机身顶部靠后位置，避开前部传感的探测盲区，同时预留足够的接口扩展空间，可根据任务需求追加触碰传感、声音模块、机械夹持机构等扩展组件，模块安装位采用标准积木孔位设计，兼容同系列所有积木零件的拼接固定，扩展改装无需额外打孔或定制连接件。动力模块对称布置在机身中部两侧，通过齿轮组将动力传递至驱动轮，传动路径短，传动效率损耗低，电池仓集成在机身下部重心位置，降低整机重心高度，提升快速行进、急停转向过程中的机身稳定性，避免侧翻风险。整机所有外露连接点均采用标准积木拼接结构，零件互换性强，日常维护、零件更换、结构改装都可快速完成，搭建过程中可根据实际任务需求调整轮距、机身高度、传感安装位置，适配不同的竞赛规则与教学任务。结构设计上充分考虑了教学场景的易用性，所有线缆均沿积木梁的走线槽布置，通过积木销钉固定，避免行进过程中线缆缠绕轮胎或剐蹭场地障碍，控制模块的操作按键、接口均朝向机身外侧，调试时无需翻转机身即可完成接线、程序下载、按键操作，提升实训调试的效率。
