爱迪生机器人配套楔形支撑底座结构

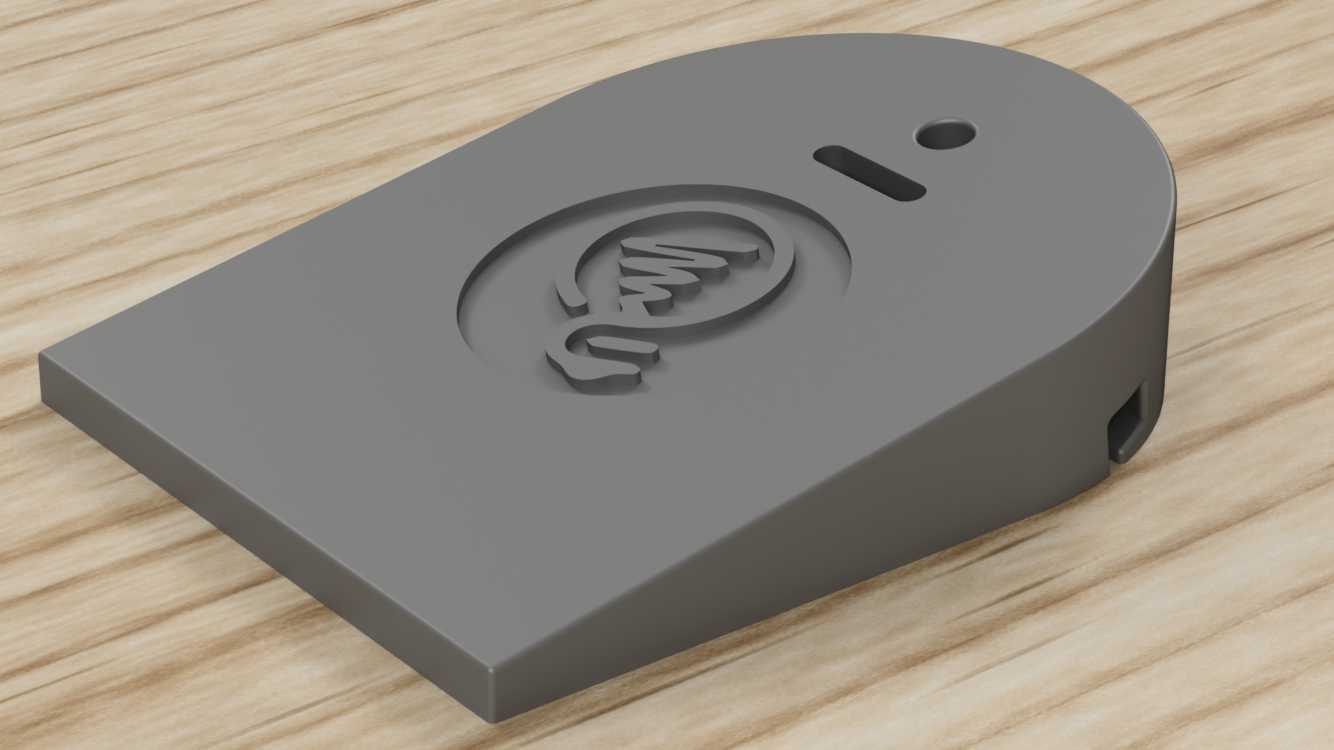

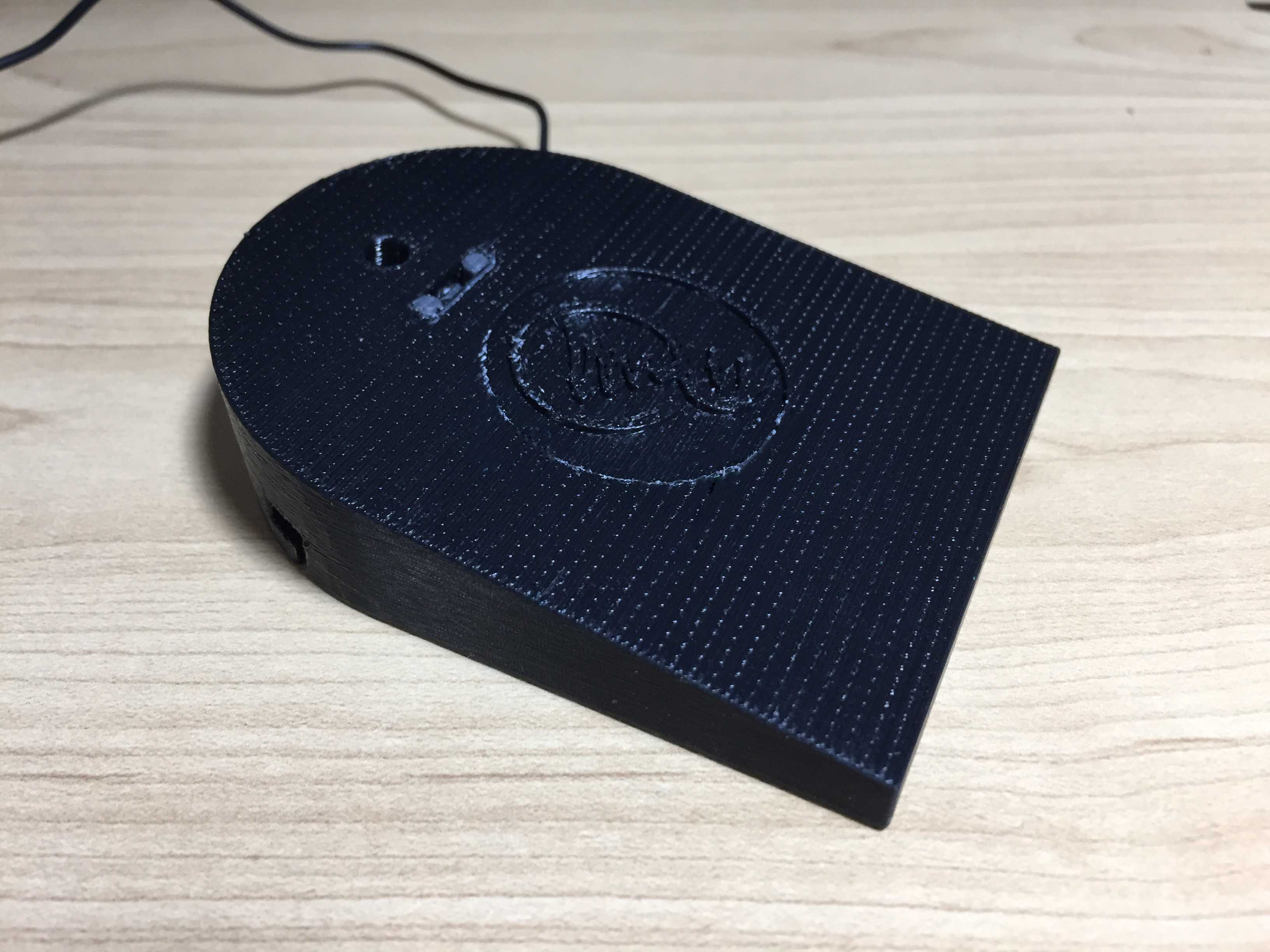

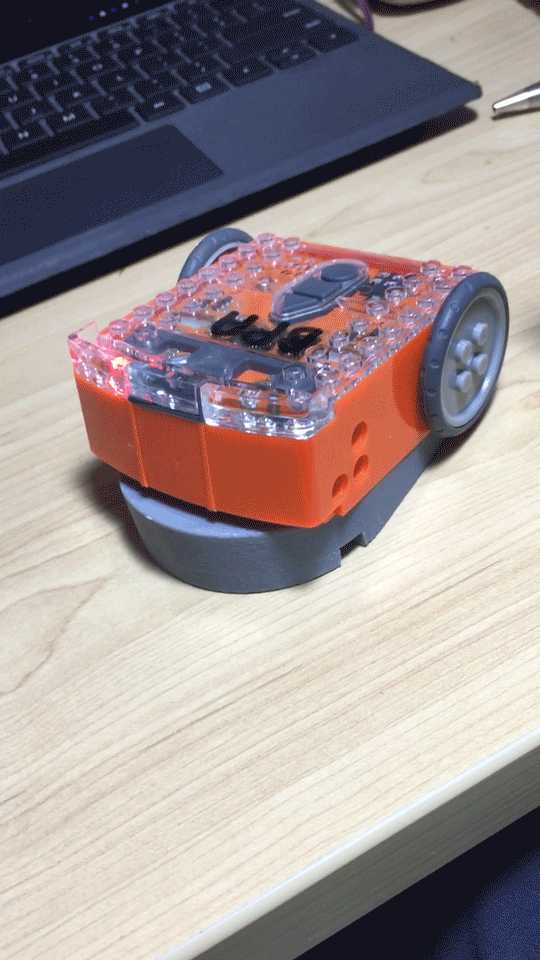

这款楔形支撑件是面向小型教育类机器人使用场景开发的配套限位支撑结构，主要解决小型桌面机器人在操作按键触发时的重心失稳后翻问题，日常应用场景覆盖中小学机器人教学实训、桌面级小型机器人功能演示、创客空间机器人改装适配等多个领域，作为机器人的配套辅助配件使用，不需要额外紧固件即可完成与机器人本体的对位贴合，适配桌面平整台面的放置需求。从功能特性来看，该支撑件采用小锥度楔形构型，整体从贴合端到支撑端形成连续平缓的高度差，当机器人放置在支撑件上时，重心会随楔形斜面自然前移，抵消用户按压机身上录制按键时施加的下压力矩，避免机器人受按压力作用从原有放置位置向后翻转，解决了原有支撑结构在按键操作时无有效支撑的设计缺陷。支撑件上表面设置有与机器人底部轮廓匹配的嵌入式浮雕对位标识，安装时可通过标识快速确认摆放位置，避免支撑件与机器人本体对位偏移导致的支撑失效；支撑件顶面预留的两个不同规格开孔，分别对应机器人底部的定位柱与走线槽位，小尺寸圆形孔用于匹配机器人底部的定位凸点，实现安装时的快速定位，长条形开孔用于避让机器人底部的外接接口或走线空间，避免支撑件遮挡接口影响外接设备连接。支撑件侧面预留的缺口结构用于避让机器人侧方的功能按键或接口，避免支撑件安装后影响机器人原有功能的正常使用。设计过程中首先针对原有支撑结构的使用痛点做了针对性优化，先是调整了楔形面的锥度参数，将原有较陡的支撑斜面调整为更平缓的小锥度构型，在保证支撑高度足够抵消后翻力矩的前提下，降低了支撑件整体的高度尺寸，减少了配件的空间占用；同时对支撑件所有外露边缘做了倒圆角钝化处理，去除了原有结构的锐利边角，避免使用过程中锐边划伤操作人员或刮擦桌面，也提升了零件的握持手感，适配教学场景下学生频繁拿取操作的使用需求。支撑件底部为全平面设计，与桌面接触时可形成均匀的支撑面，不需要额外防滑垫即可在平整木质、塑料、金属桌面上保持稳定放置，不会随机器人按键操作产生滑移。从安装边界与尺寸适配来看，该支撑件整体采用类半椭圆端头的块状构型，圆弧端头对应机器人的尾部轮廓，直边端对应机器人的前端支撑位置，整体外轮廓尺寸完全控制在机器人底部投影范围内，安装后不会超出机器人本体的外边界，不会额外增加机器人的放置占地面积，也不会与周边相邻摆放的其他教学器材产生干涉。支撑件的整体厚度经过多轮调试，既保证楔形面最高处的高度足够形成前移的支撑力矩，又避免厚度过大导致机器人放置时前倾角度过大影响正常运行。支撑件采用一体化实心构型，整体结构无薄壁脆弱部位，日常频繁拿取、拆装过程中不容易出现断裂变形，可承受教学场景下高频次的使用损耗，不需要频繁更换配件。在实际使用过程中，只需要将支撑件放置在平整桌面，将机器人底部对位标识与支撑件表面浮雕对齐放下即可完成安装，不需要额外的螺丝、卡扣等紧固件，拆装操作十分便捷，适合教学场景下学生快速完成配件组装，开展后续的机器人编程、功能测试等实训操作。支撑件的楔形斜面角度经过反复验证，当用户以正常按压力度触压机器人顶部按键时，支撑件可完全抵消向后的翻转力矩，机器人始终保持稳定放置状态，不会出现后翻滑落的问题，有效提升了机器人操作过程中的稳定性，减少了实训过程中因机器人滑落导致的设备摔损风险。
