EV3乐高机器人48mm万向轮安装支架结构件

　　在教育类移动机器人的底盘搭建过程中，万向轮的安装适配一直是影响底盘行走平顺性的核心细节，尤其是采用标准56mm驱动轮搭配48mmRotacaster万向轮的EV3乐高机器人配置，很容易出现万向轮触地高度不匹配、底盘倾斜的问题，直接导致行走过程中驱动轮打滑、转向阻力过大，甚至在走直线、定点转向的任务中出现累计误差超差的情况，这个支架结构就是专门针对这一实际搭建痛点设计的专用安装件。从实际使用场景来看，这类支架主要应用于青少年机器人竞赛、科创教育搭建、小型移动机器人原型验证的场景中，适配乐高EV3主控的积木式搭建体系，不需要额外对结构件进行二次加工，就可以直接通过标准乐高销钉完成与梁类结构件的连接，大幅降低底盘调平的工作量。

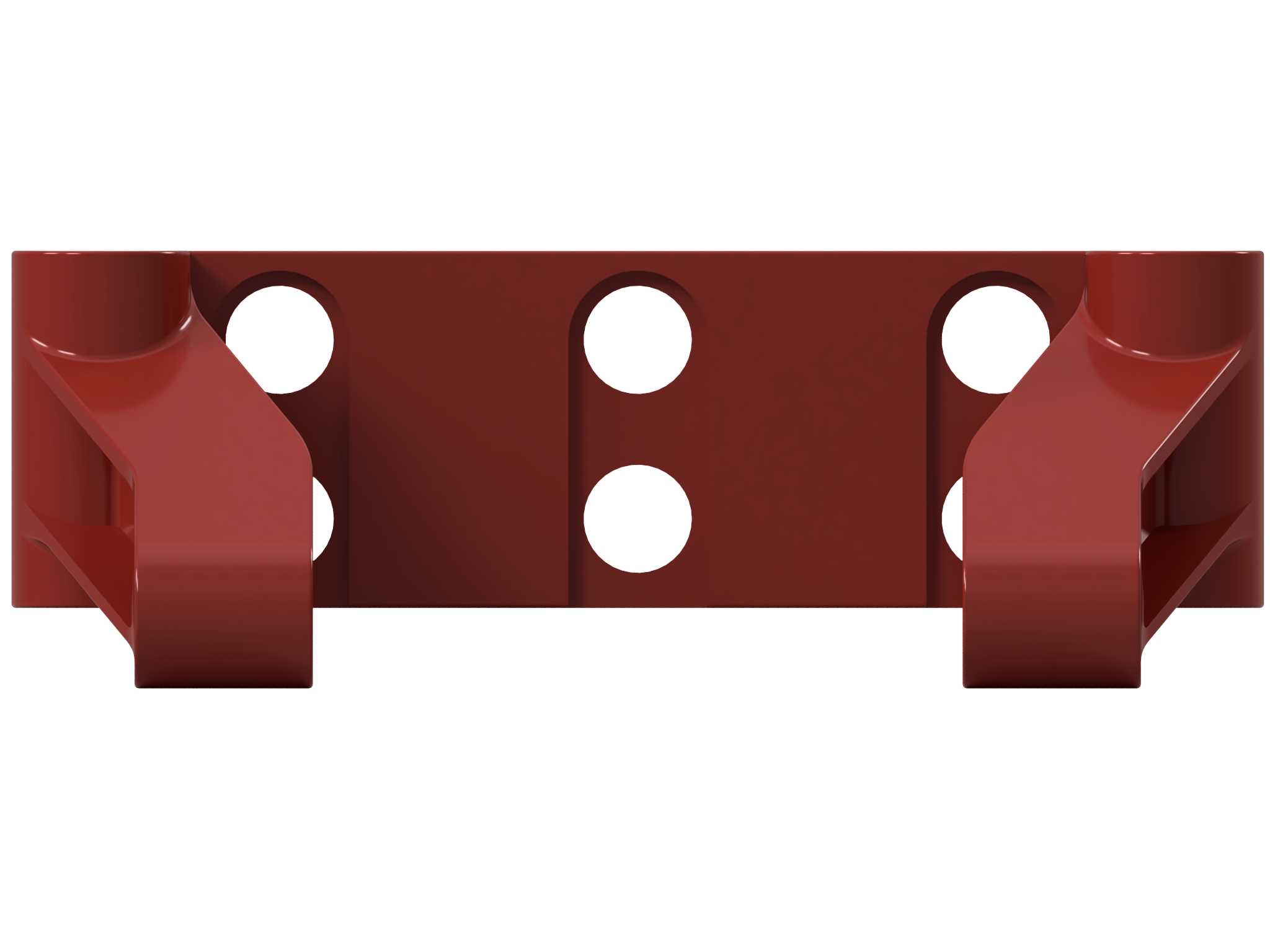

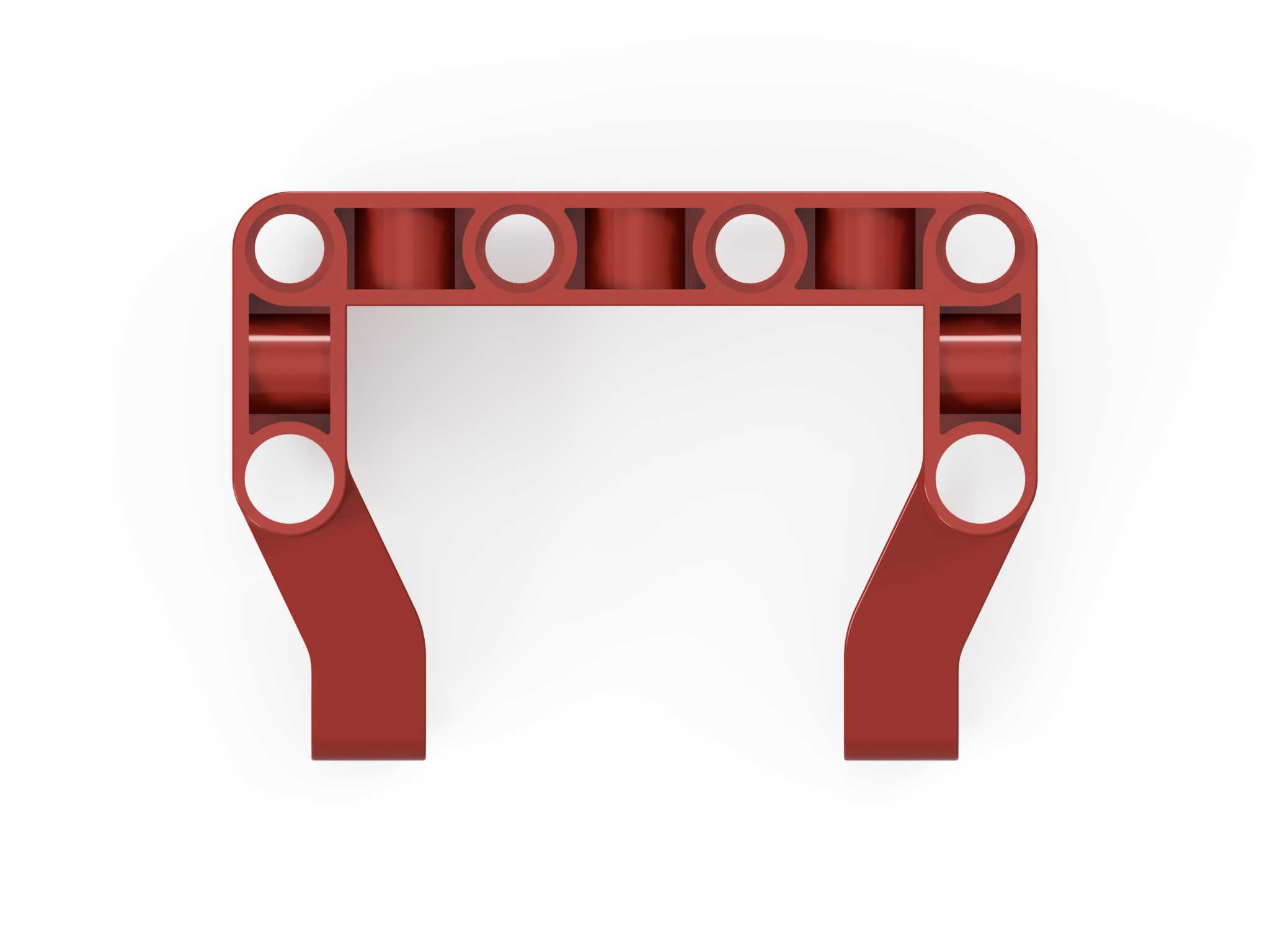

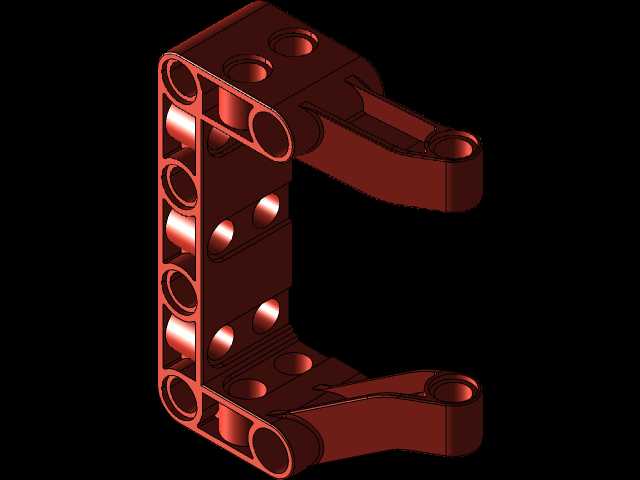

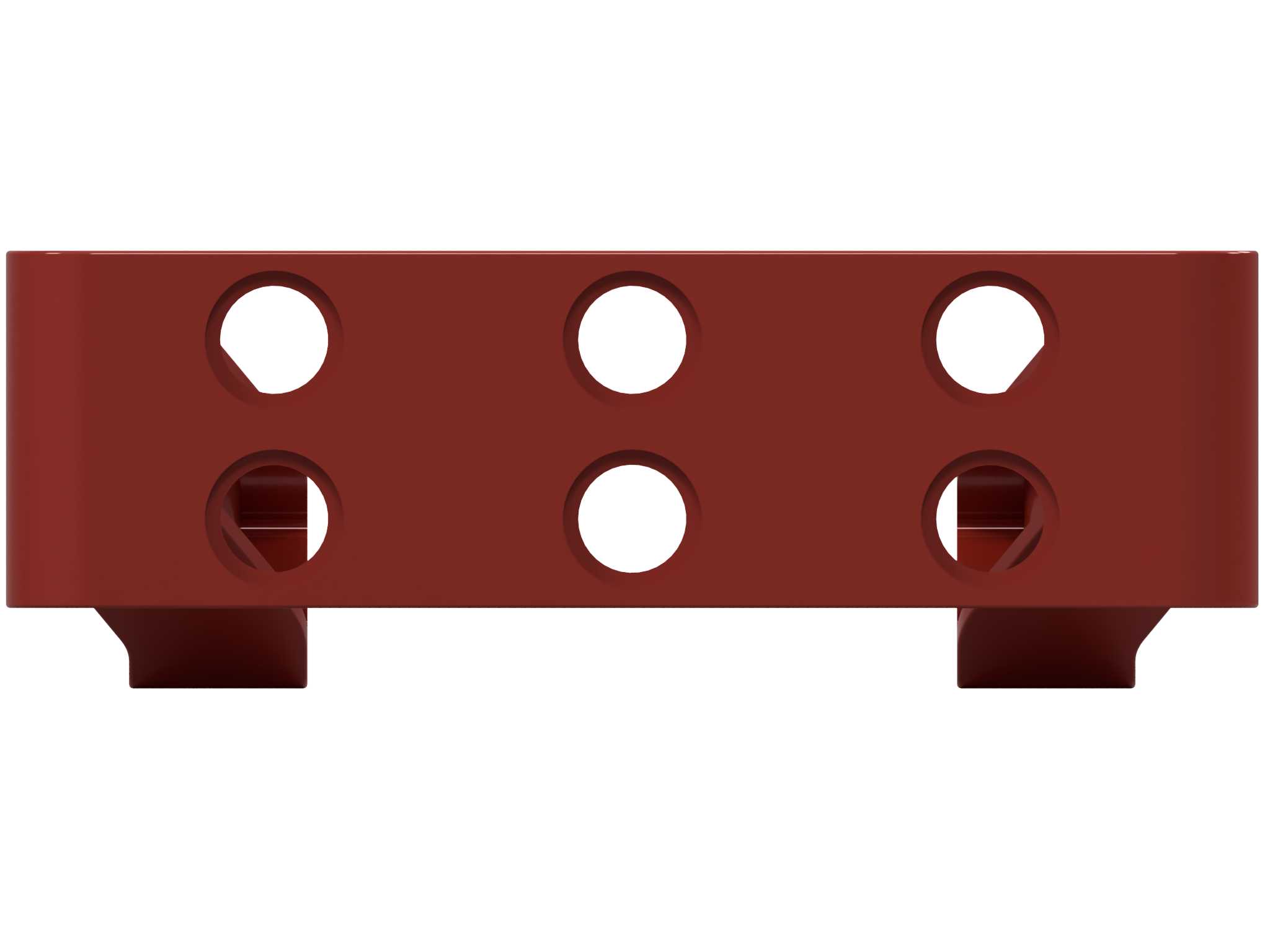

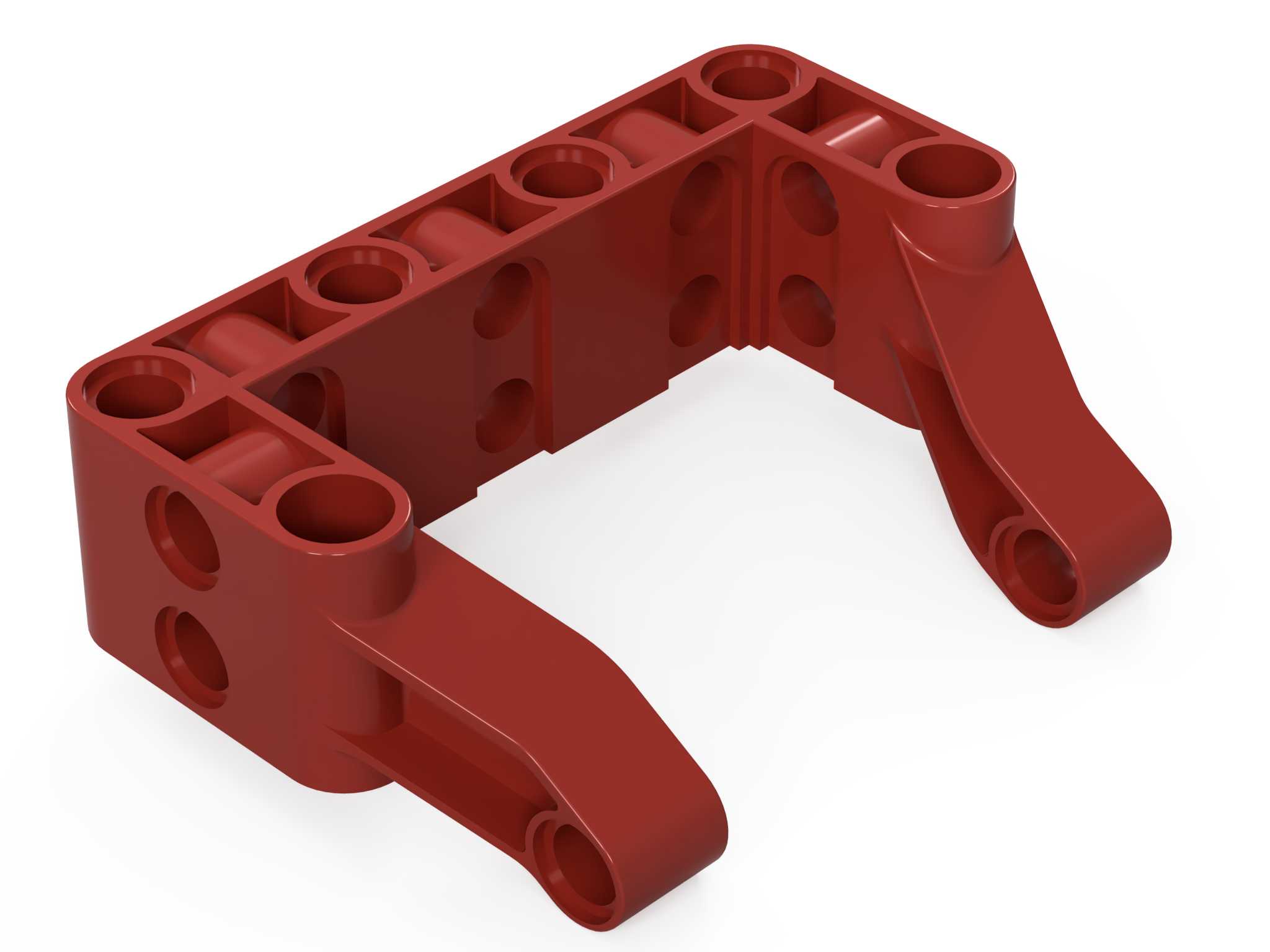

　　从功能特性上看，这个支架采用一体式U型框架结构，主体框架上预留了多组标准乐高孔位，孔位间距完全匹配乐高科技系列的搭建模数，既可以通过横向孔位与底盘主梁完成锁附固定，也可以通过侧面的预留孔位加装辅助支撑结构，提升支架整体的抗扭强度；两侧向下延伸的安装臂末端预留了万向轮的转轴安装孔，安装后可以让48mm规格的Rotacaster万向轮的轮底触地面与56mm驱动轮的触地面处于同一水平面，保证底盘在平整地面上处于完全水平的状态，避免单侧受力导致的轮组偏磨。设计思路上，这个结构没有采用多余的冗余设计，整体壁厚均匀，适配注塑成型的工艺要求，所有孔位的位置度都严格对齐乐高积木的连接公差，避免出现销钉插装过紧或者间隙过大导致的连接松旷问题；

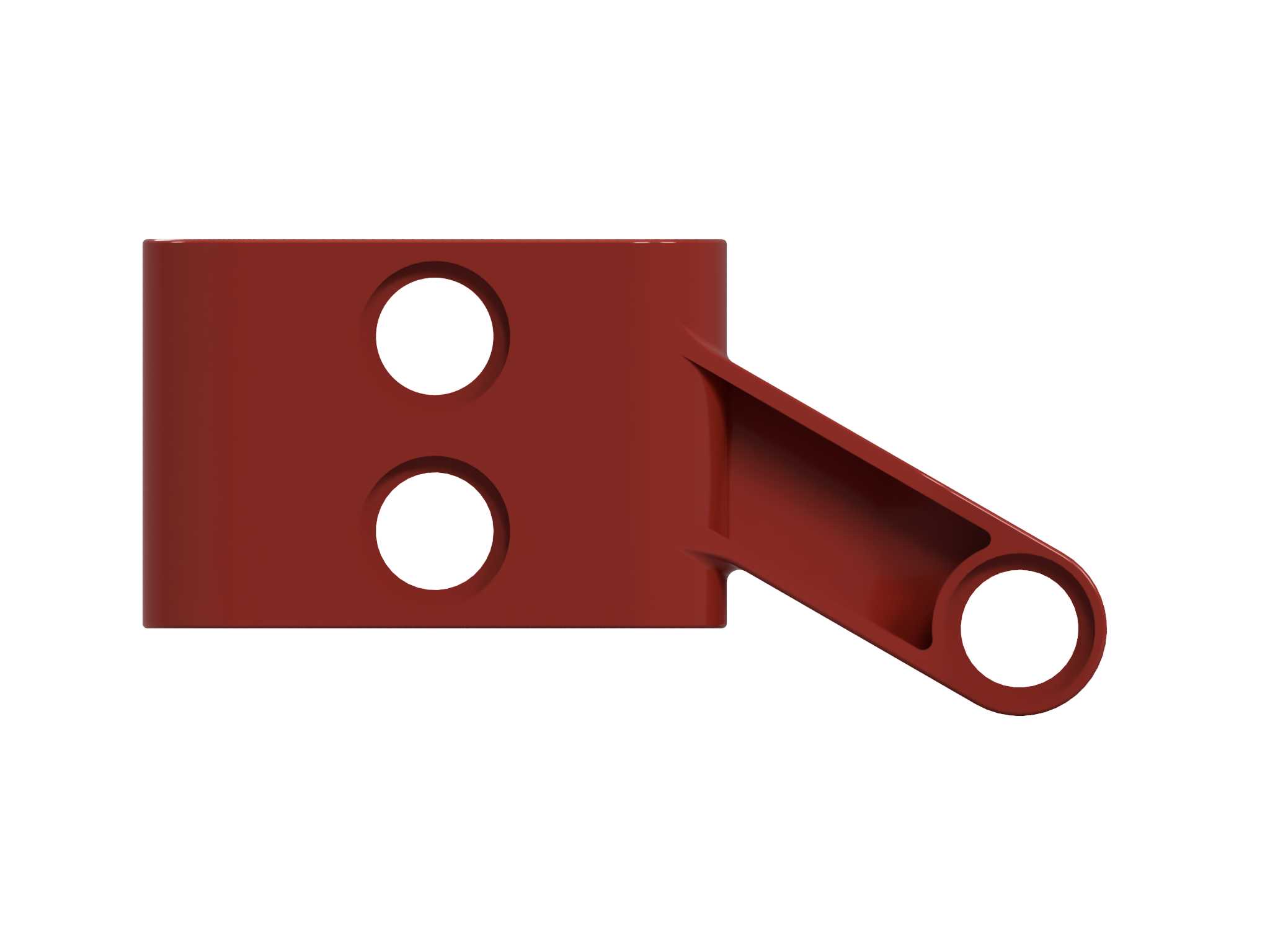

　　两侧安装臂的弯折角度经过反复校核，既保证万向轮在360度转向过程中不会与支架主体、底盘主梁发生运动干涉，也尽可能压缩了支架的整体安装高度，降低底盘的整体重心，提升机器人行走过程中的稳定性，避免急停、急转向时出现侧翻的风险。从安装边界尺寸来看，支架主体的横向连接段长度适配标准乐高梁的安装孔距，两侧安装臂的垂直落差经过精确计算，刚好抵消56mm驱动轮与48mm万向轮的半径差值，安装后万向轮的转轴中心与驱动轮的转轴中心在垂直方向的高度差控制在合理范围内，不会出现万向轮承受过大竖向压力导致转向卡顿，也不会因为支架过高导致万向轮悬空失去辅助支撑作用。实际搭建使用时，只需要将支架通过标准销钉固定在底盘尾部的对应安装位，

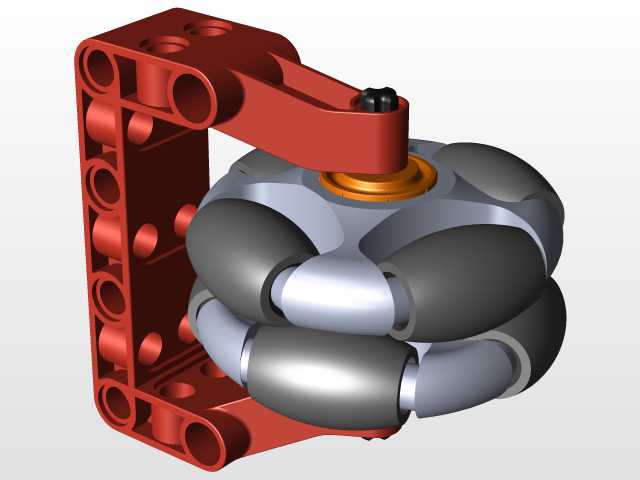

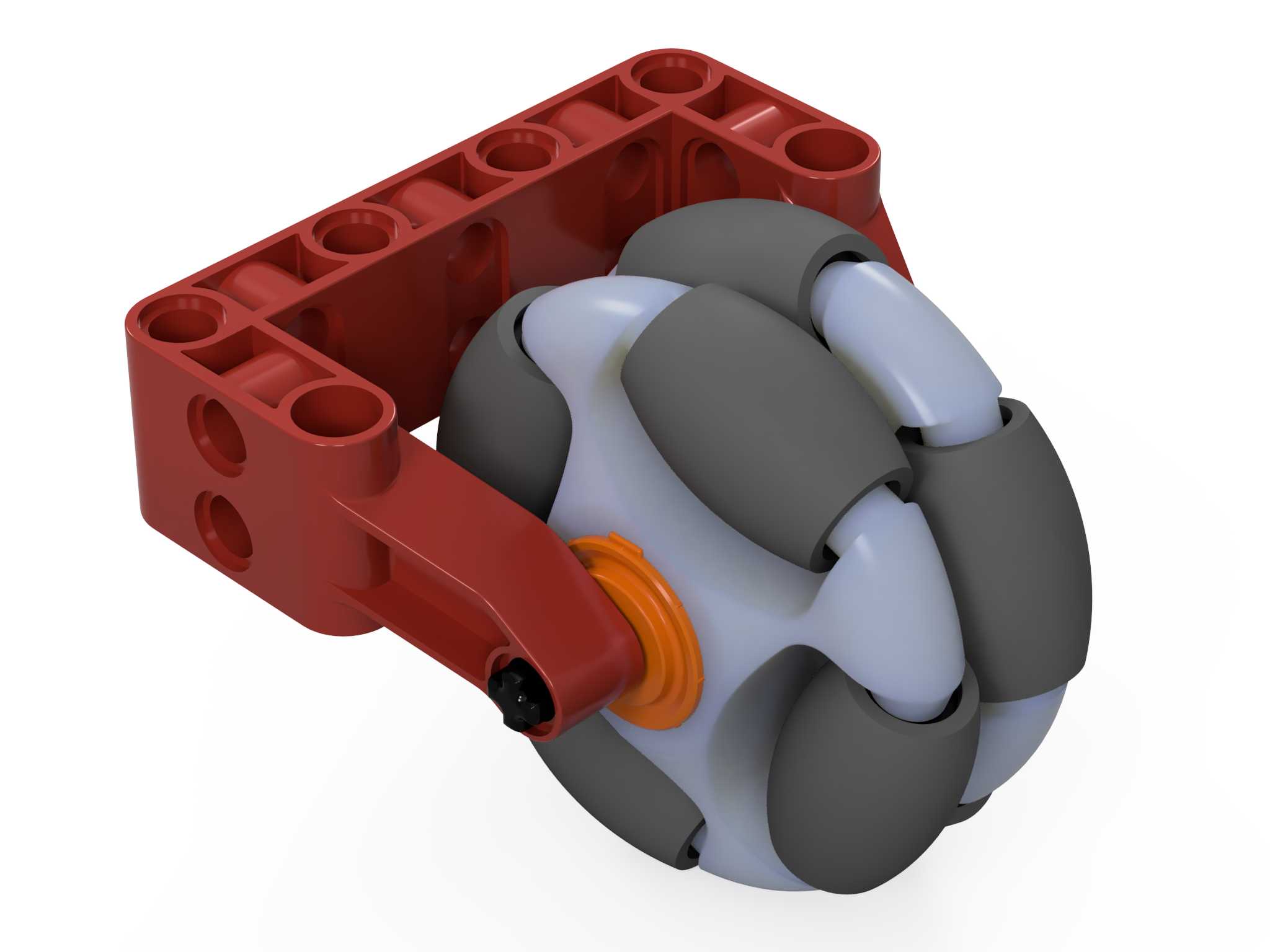

　　再将48mmRotacaster万向轮通过销钉连接到两侧安装臂的末端孔位，就可以完成万向轮组的装配，不需要额外添加垫片或者调整孔位，装配完成后推动底盘可以感受到轮组滚动顺畅，转向时没有卡滞，放在水平台面上可以观察到底盘平面与台面完全平行，四个轮组（两个驱动轮、一个万向轮，部分底盘可搭配双万向轮配置）都能均匀接触台面，不会出现单点悬空的情况。在机器人完成巡线、搬运、越障等常规竞赛任务的过程中，这个支架可以稳定传递万向轮的支撑力，即使在频繁启停、快速转向的工况下，也不会因为连接孔位的应力集中出现结构开裂，整体的结构强度完全满足教育类机器人的使用强度要求，同时因为孔位完全兼容标准乐高搭建体系，也可以根据实际搭建需求调整支架的安装位置，适配不同轴距、不同轮距的底盘设计，具备不错的搭建通用性。
