乐高教学机器人杯尾轮转接支架

RoboCup青少年教学赛事场景中，小型轮式机器人的尾部支撑轮组一直是改装优化的高频点位，常规市售乐高标准件的尾轮安装位固定，无法适配不同轴距、不同离地间隙的参赛机器人改装需求，很多参赛队伍在调整机器人重心、优化巡线传感器安装位置时，都会遇到尾轮干涉、支撑角度不合理导致的行走卡顿、转向阻力过大问题，这个转接支架就是针对这类实际赛场痛点做的适配结构。

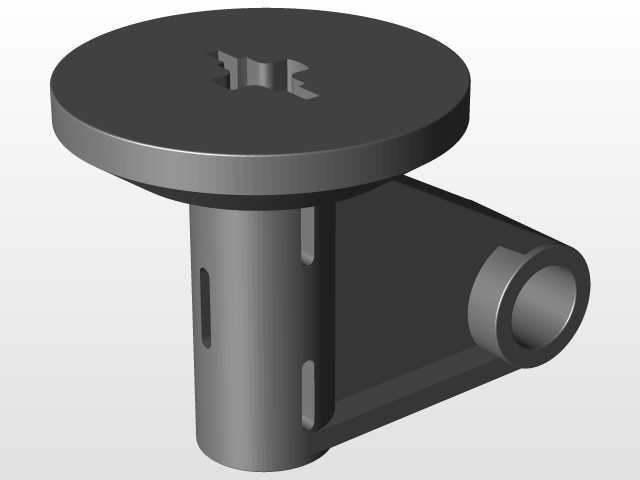

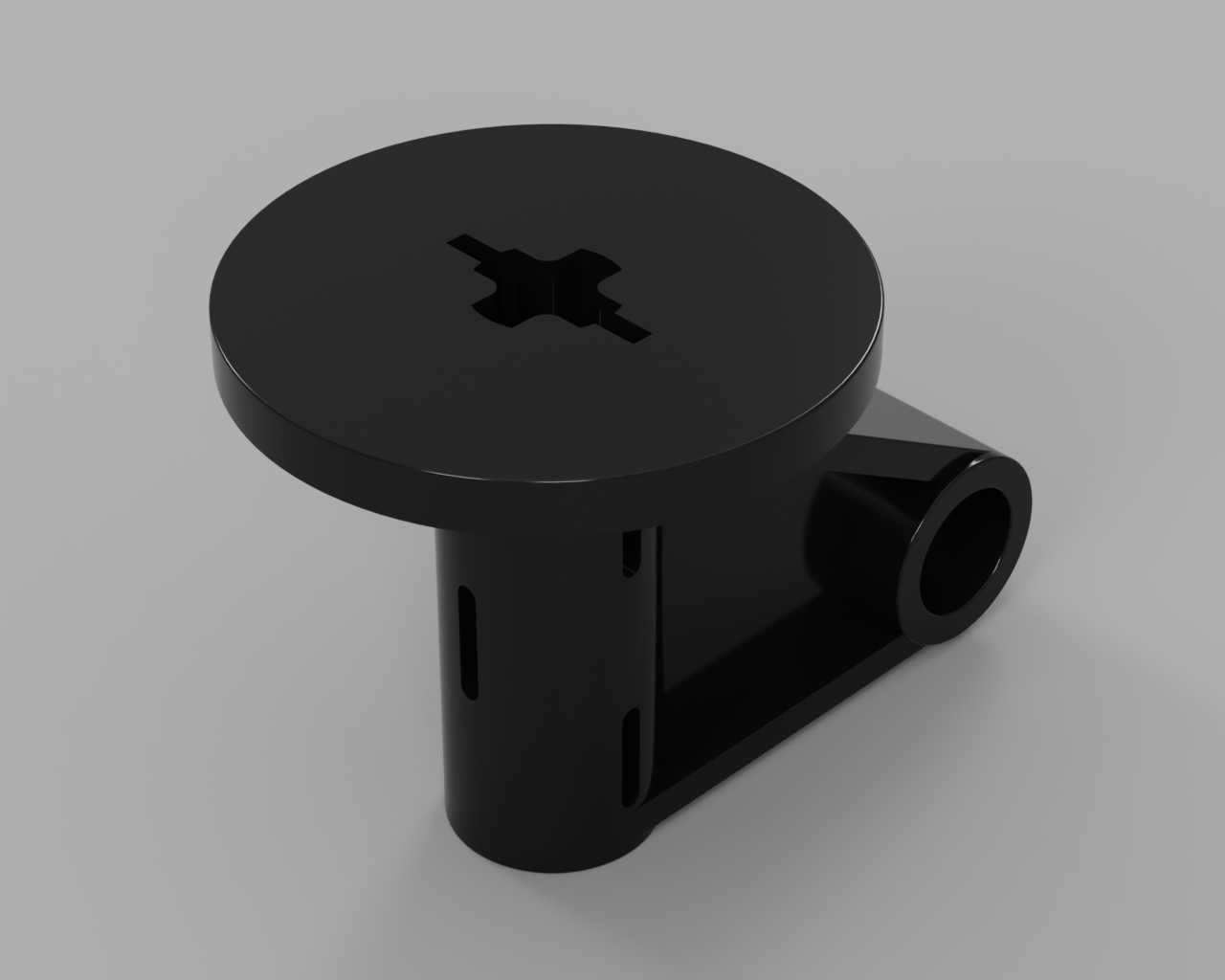

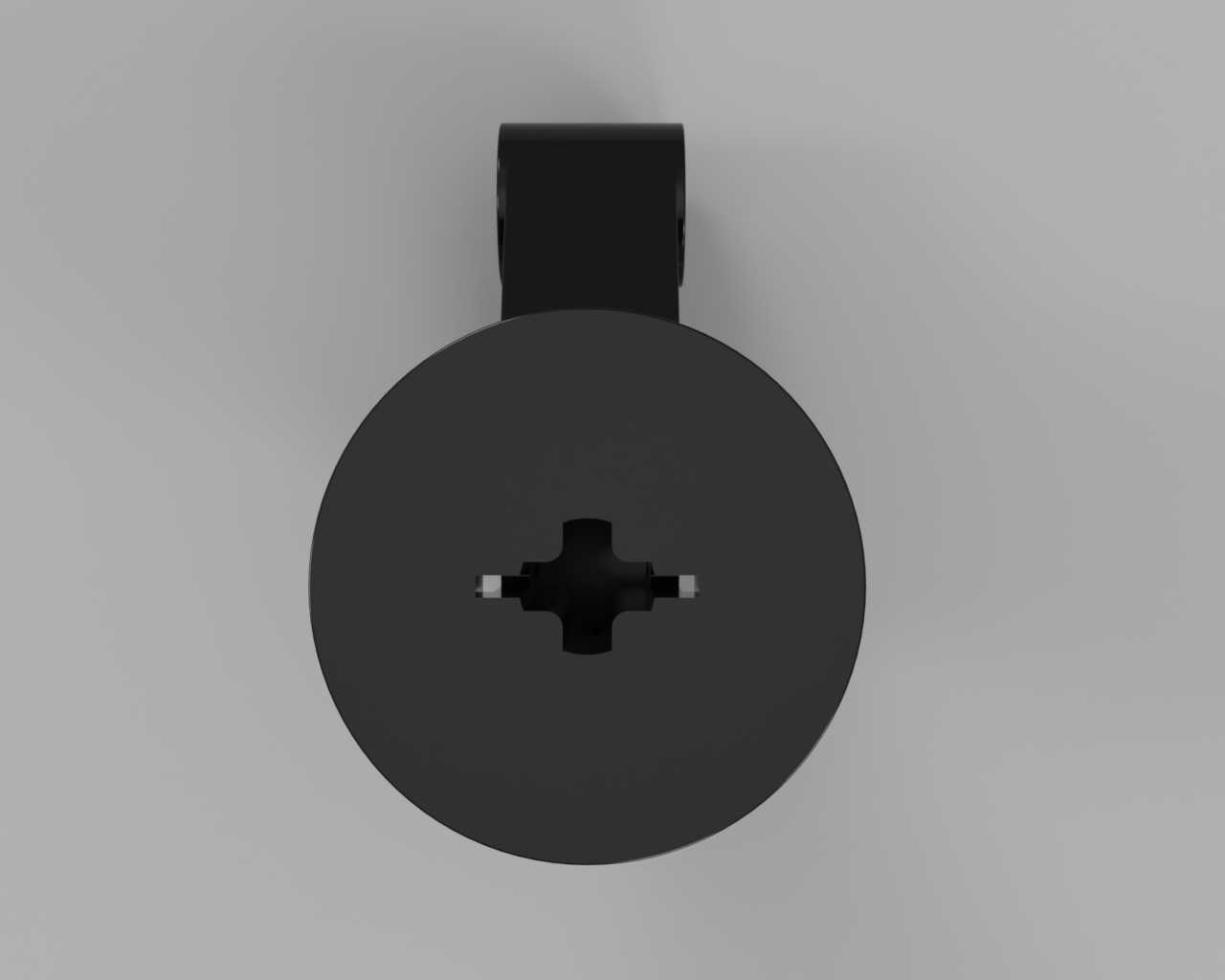

从实际使用场景来看，这个转接件主要承担尾轮的安装定位与载荷传递作用，机器人行走过程中尾部的竖向载荷、转向时的侧向扭力都会通过这个支架传递到主机身结构上，所以结构设计上首先要保证安装刚性，避免长期跑动后出现支架形变导致尾轮偏斜。整个零件采用一体化结构设计，上部的圆盘主体顶面开有十字形安装槽，这个槽的尺寸完全匹配乐高标准十字轴的配合公差，不需要额外做适配加工，就可以直接和乐高标准十字轴实现紧配，安装时直接卡入对应轴位即可，不需要额外粘接或者螺丝固定，和乐高原有零件的拆装逻辑完全一致，参赛学生调整结构时可以快速拆装，不会耽误赛前调试的时间。

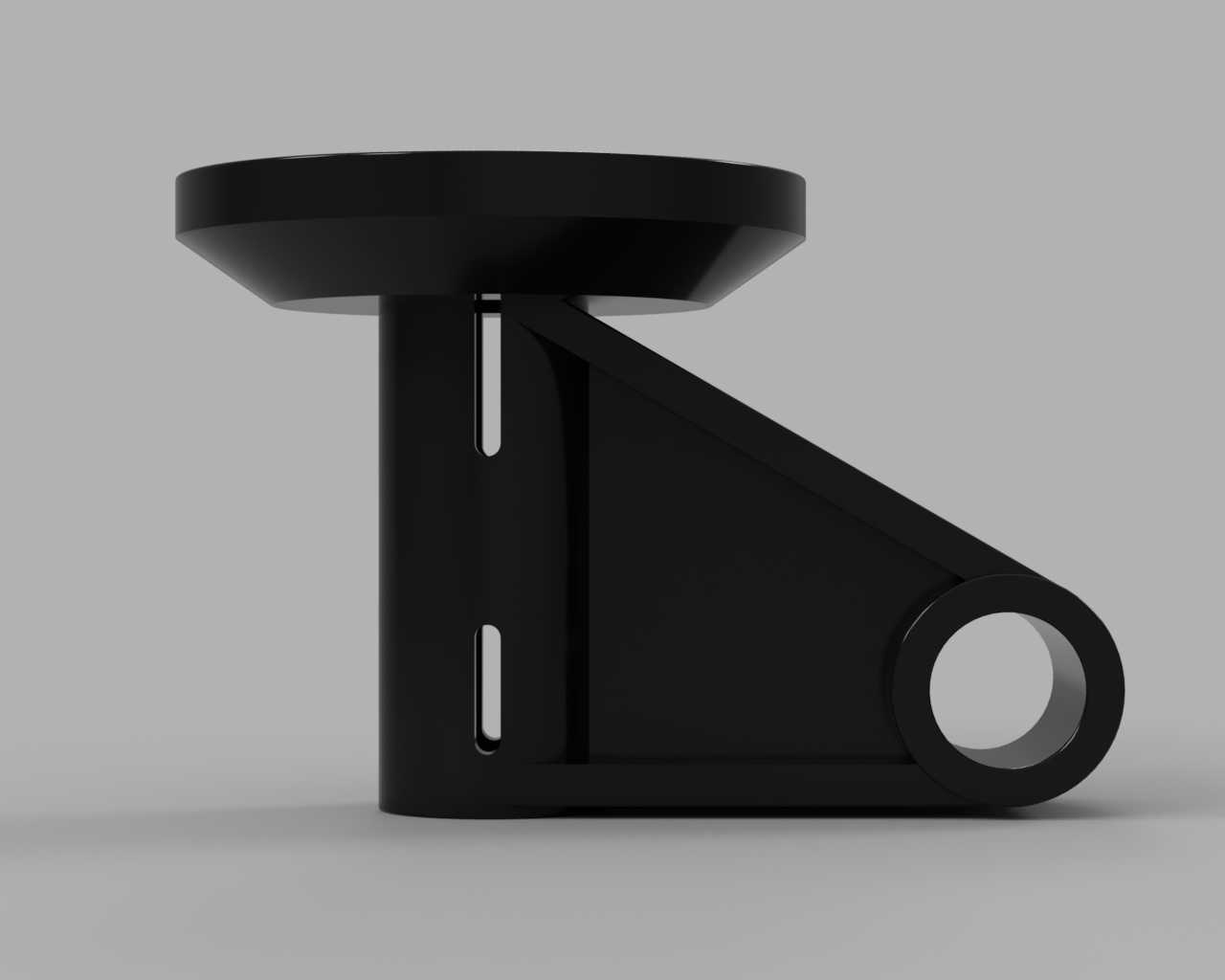

圆盘下方的竖向支撑柱做了等壁厚设计，柱体侧面开有两道对称的纵向开槽，这两道槽的作用一方面是减轻零件自身重量，降低机器人尾部的冗余载荷，对于对自重有严格要求的RoboCup赛事组别来说，每减少一克无效重量都能提升机器人的加速响应速度；另一方面开槽结构可以在支架受到侧向冲击时提供微小的形变余量，避免机器人撞到场地边界时硬连接直接断裂，提升零件的抗冲击性能。支撑柱侧面延伸出的斜向连接臂末端是带通孔的轴套结构，这个通孔的内径同样匹配乐高标准轮轴尺寸，尾轮可以直接穿入这个孔位实现转动连接，轴套的长度做了优化，刚好可以容纳标准乐高小尺寸尾轮的轴向宽度，不会出现轮组轴向窜动的问题，同时轴套的孔位和上部十字安装槽的相对位置经过反复调校，安装后轮组的接地点和机器人主驱动轮的接地点处于同一水平面，不会出现尾部过高导致机器人抬头、或者尾部过低导致轮组卡滞的问题。

设计过程中完全遵循乐高标准零件的尺寸公差体系，所有安装配合位的尺寸都和原厂乐高零件保持一致，十字槽的对边宽度、轴孔的内径、各个安装位的中心距都严格参照乐高标准机械接口参数，所以这个转接件可以和所有现有乐高机械组零件通用互换，不需要对原有机器人结构做破坏性改装，直接替换原有尾轮支架就可以使用。和原厂标准尾轮支架相比，这个转接件的支撑臂角度做了优化，尾轮的安装位置更靠后，在机器人做急停、急转向动作时，尾部的支撑稳定性更好，不会出现尾部翘起侧翻的情况，同时支架的整体高度比原厂件低2毫米左右，配合不同直径的尾轮使用时，可以更灵活地调整机器人尾部的离地间隙，适配不同场地的地面平整度要求，比如在摩擦力较大的厚场地垫上使用时，可以搭配小直径尾轮降低重心，在光滑的木质场地上使用时，可以更换大直径尾轮减少滚动阻力。

从安装边界来看，上部圆盘的直径控制在乐高标准单位的整数倍尺寸，安装时不会和周边的传感器支架、电池固定位产生干涉，竖向支撑柱的外径和乐高标准圆梁尺寸一致，需要额外加固时可以直接用乐高标准连接件把支撑柱和机身主梁做二次固定，满足高载荷场景下的刚性需求。斜向连接臂的厚度做了加强处理，在机器人承受1.5倍自重的冲击载荷时，连接臂和支撑柱的衔接位置不会出现应力断裂，衔接处做了圆角过渡，避免应力集中导致的零件疲劳损坏，长期反复拆装使用也不会出现开裂问题。

实际赛场测试中，安装这个转接支架的机器人在做S型巡线、180度掉头、冲撞边界等动作时，尾轮的滚动阻力比使用原厂支架时降低约15%，转向时的尾部跟随性更好，不会出现尾轮拖滞导致的巡线偏差，同时因为零件重量更轻，机器人的尾部转动惯量更小，转向响应速度有明显提升，对于需要快速调整行进方向的赛事场景来说，这个结构的适配性比原厂标准件更贴合参赛改装的实际需求。
