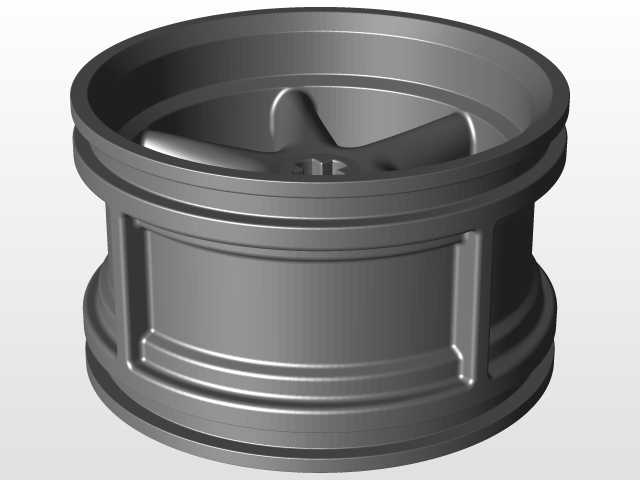

青少年竞赛机器人用43x26规格磁轮结构

　　这款轮组结构主要面向RoboCup青少年竞赛类机器人的行走端应用，在竞赛场景中，机器人需要完成快速启停、小半径转向、场地表面贴合行走等动作，轮组的结构合理性直接影响机器人的行走稳定性与动作响应速度。不同于普通玩具轮组的薄壁设计，这款磁轮在结构设计阶段针对性加厚了大部分轮体壁面，同时放大了各衔接位置的圆角尺寸，从结构层面降低3D打印成型过程中的应力集中风险，避免轮体在装配、受冲击时出现开裂问题。

　　从实际使用场景出发，竞赛机器人的轮组需要频繁与驱动轴配合传递扭矩，轮心的安装位做了适配乐高标准连接件的卡位结构，装配时无需额外粘接即可实现与驱动输出端的周向固定，传递扭矩过程中不会出现打滑空转的问题。轮辋部分采用多辐条式支撑结构，在保证整体结构强度的前提下尽可能降低轮体自重，减少行走端的转动惯量，让机器人的启停响应更迅速，转向时的惯性拖拽感更小。

　　考虑到多数青少年竞赛队伍会采用桌面级FDM3D打印设备自行制作轮组零件，这款结构在设计时就适配了常见的0.4mm喷嘴打印工况，当打印壁厚设置为1mm时，配合0.1mm的打印层高气隙设置，设备会自然挤出0.45mm线宽的耗材形成空心壁结构，无需额外设置内部填充即可获得足够的结构强度，同时能进一步降低轮体自重，也减少了打印过程中的支撑材料用量。轮体的外轮廓做了微弧面设计，行走时与场地 mat 表面的接触面积更合理，既不会因为接触面积过大导致转向阻力过高，也不会因为接触面积过小出现行走打滑、定位偏差的问题。

　　在安装边界上，这款轮组的轴向宽度为26mm，轮缘最大直径为43mm，安装时需要预留的轴向装配空间不小于28mm，径向回转空间不小于45mm，可直接适配标准乐高十字驱动轴，轴孔的配合公差按照3D打印成型的收缩率做了预补偿，打印完成后无需二次打磨即可顺畅装配。轮体内部的辐条排布采用对称五辐结构，每根辐条的截面做了渐变处理，靠近轮心位置的截面厚度更大，靠近轮辋位置逐渐收窄，既保证了扭矩传递路径上的结构强度，也避免了材料冗余带来的重量增加。

　　针对3D打印的工艺特性，这款轮组的所有悬空位置都做了自支撑角度设计，打印时仅需要在轮心下方少量位置添加支撑，拆除支撑后不会在轮体外观面留下明显的支撑痕迹，轮辋的多层凸缘结构既可以在需要加装橡胶胎皮时提供卡位，也能在无胎皮直接行走时增加与场地表面的接触摩擦力，避免高速行走时出现侧滑。在实际竞赛测试中，这款轮组在常规的PVC场地垫上行走时，直线行走偏差可控制在较低范围，急停时不会因为轮体变形出现跳动，转向时的阻力矩均匀，不会出现卡滞导致的行走路径偏移。对于参赛队伍来说，这种经过打印工艺适配的轮组结构，能大幅减少零件试制的迭代次数，不需要反复调整壁厚、圆角参数来平衡强度与打印成功率，直接按照常规PLA材料打印参数制作即可获得可用的行走部件，也可以根据自身机器人的重量需求，适当调整打印壁厚来获得更高的结构承载能力，适配不同重量级别的竞赛机器人平台。
