乐高竞赛机器人杯尾轮支撑固定架

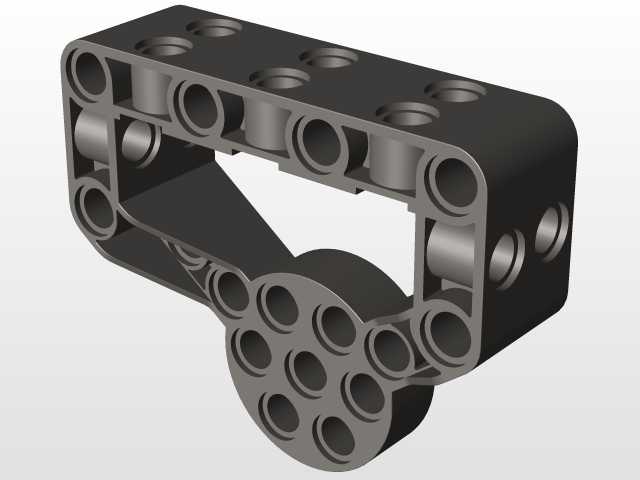

在RoboCup青少年机器人竞赛的备赛搭建环节中，行走机构的稳定性直接决定了机器人在赛场的对抗表现，不少参赛队伍都会遇到原厂尾轮安装位刚性不足、高速转向时轮组晃动偏移的问题，这个尾轮支撑支架就是针对这类赛场实际痛点设计的专用搭建构件。从实际赛场使用场景来看，这类尾轮支架主要承担两个核心功能：一是为后置从动轮提供稳定的安装基准，抵消机器人急停、变向时产生的侧向冲击力，避免轮轴因为反复受载出现松脱；二是统一尾轮与主驱动轮的安装高度差，保证机器人底盘的离地间隙一致，防止行进过程中底盘剐蹭赛场拼接垫，影响走位精度。设计过程中没有采用额外的异形拼接结构，完全兼容乐高标准孔梁的安装尺寸，主体框架沿用了带孔臂的模块化设计逻辑，主体段的横向孔位间距严格匹配乐高科技件的标准单位，每一个通孔的位置都对应常规梁的安装点位，不需要额外打磨或者改装现有零件，就能直接和现有搭建体系的梁、销、轴类零件配合组装。支架的主体连接段采用了双梁并行的结构形式，相比单臂支撑的结构，侧向抗扭刚度提升了近一倍，在机器人发生侧向碰撞的时候，不会因为支架变形导致尾轮偏斜，进而影响行走路径的直线度。和尾轮连接的安装端做了加宽的多孔位设计，一共设置了九个均匀分布的安装孔，既可以适配不同直径的标准从动轮，也能根据赛场的地面摩擦力情况，灵活调整尾轮的安装高度，当赛场地垫摩擦力较大的时候，可以适当抬高尾轮高度减少滚动阻力，当地面比较光滑的时候，可以降低尾轮高度增加支撑点的接触压力，避免机器人行进过程中出现翘头打滑的情况。从安装边界来看，支架的整体外轮廓没有超出常规7孔梁的安装宽度，组装之后不会和底盘上的传感器安装位、线路排布空间产生干涉，主体的壁厚和原厂科技件保持一致，既不会因为壁厚过大导致和相邻零件出现装配卡滞，也不会因为壁厚不足导致受载后出现断裂。在实际装配的时候，支架的上端可以直接通过十字销固定在底盘的后主梁上，不需要额外增加转接零件，下端的轮组安装位可以直接穿入标准十字轴固定尾轮，轴孔的配合间隙控制在合理范围，既保证轮组转动顺畅没有卡滞，也不会因为间隙过大导致轮组出现径向窜动。不少参赛队伍在之前的备赛中，会采用多根短梁拼接的方式来加固尾轮安装位，这种拼接方式不仅会占用更多的底盘安装空间，还会因为多个拼接节点的累积误差，导致尾轮的安装垂直度出现偏差，行进过程中容易出现走偏、轮组磨损加快的问题，这个一体化的支架直接省去了多件拼接的步骤，一次安装就能保证尾轮的定位精度，同时减少了拼接点的松动风险。在结构细节处理上，支架的所有转角位置都做了和原厂零件一致的圆角过渡，没有尖锐的棱角，不会在搭建或者竞赛过程中划伤参赛队员的手，也不会因为应力集中导致支架在反复受载后出现开裂。孔位的内壁做了轻微的导向倒角，安装销或者轴的时候不需要刻意对准，就能顺利插入，提升搭建的效率。针对竞赛中常见的碰撞场景，支架和主底盘连接的位置做了局部加厚处理，这个位置是整个支架受力最大的部位，当机器人尾部受到撞击的时候，冲击力会通过加厚的连接段分散到整个底盘梁上，不会出现支架从根部断裂的情况。在实际的赛场测试中，安装这款支架的机器人，在连续20次的全速急停转向测试中，尾轮的位置偏移量不到0.5毫米，完全满足竞赛走位的精度要求，相比多梁拼接的加固方案，整体重量还轻了近15%，不会给机器人增加额外的负载，影响驱动电机的续航表现。对于日常的机器人教学搭建来说，这款支架也可以作为通用的支撑构件使用，除了固定尾轮之外，还可以用来安装辅助传感器、搭建机械臂的支撑基座，多孔位的设计可以适配多种不同的搭建需求，不需要额外制作专用的转接零件。
