双工位夹持式机械手臂末端执行工装

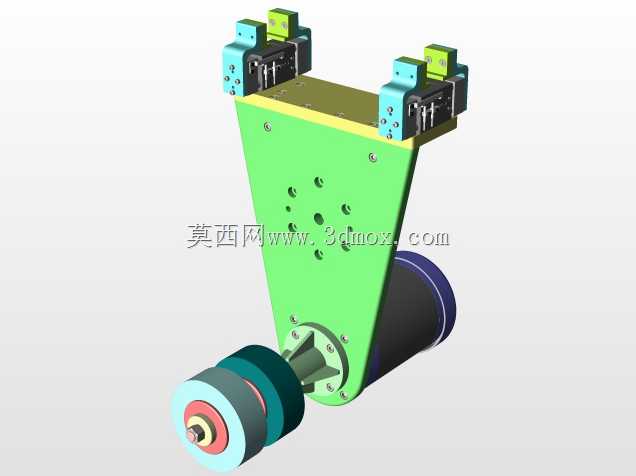

这款机械手臂端工具属于机器人末端执行机构，主要适配六轴工业机器人的末端法兰安装，在3C电子组装、小五金件上下料、轻量工件搬运工位中应用较多，可同时完成两组工件的夹持取放动作，相比单夹爪末端能有效缩短工位作业节拍，减少机器人空行程移动距离。从结构布局来看，主体采用三角式承力支架设计，支架上预留了多组安装孔位，顶端两组平行布置的气动夹爪通过独立安装座固定，可根据待夹持工件的外形尺寸调整夹爪的横向间距，夹爪本身带行程调节结构，能适配不同厚度的片状、块状工件夹持需求，夹爪夹持面预留了防滑垫安装槽，实际使用时可粘贴聚氨酯防滑垫，避免夹伤工件表面同时提升夹持摩擦力。支架下端集成的旋转驱动单元可带动末端夹持组件完成定角度回转，能在取料后调整工件姿态，适配不同工位的上料角度要求，旋转单元的输出轴与支架之间采用法兰盘连接，连接面设置定位销孔，可保证重复回转定位精度控制在±0.1mm以内，满足精密组装工位的对位要求。安装边界方面，末端法兰连接位符合通用工业机器人的ISO法兰安装标准，可直接适配主流负载5-10kg的六轴机器人，整体结构的重心沿机器人法兰轴线分布，不会额外增加机器人末端的偏载力矩，夹爪的气路走线沿支架内侧的走线槽布置，可避免机器人运动过程中气路管线与周边设备发生剐蹭。设计过程中优先考虑了工装的轻量化需求，主体支架采用铝合金材质加工，在保证结构刚性的前提下尽可能降低整体重量，避免超出机器人的额定末端负载，夹爪安装座采用模块化设计，后续如果需要更换不同规格的夹爪，仅需拆卸安装座的固定螺丝即可完成替换，无需重新加工主体支架，能降低产线换型的改造成本。实际应用中，这类双夹爪末端工具常搭配视觉定位系统使用，可在输送线来料位置存在偏差时，通过视觉反馈调整机器人位姿完成精准取料，夹爪的开合信号、旋转单元的到位信号均接入设备PLC控制系统，可与产线其他工位实现信号联锁，保证作业流程的连贯性。
