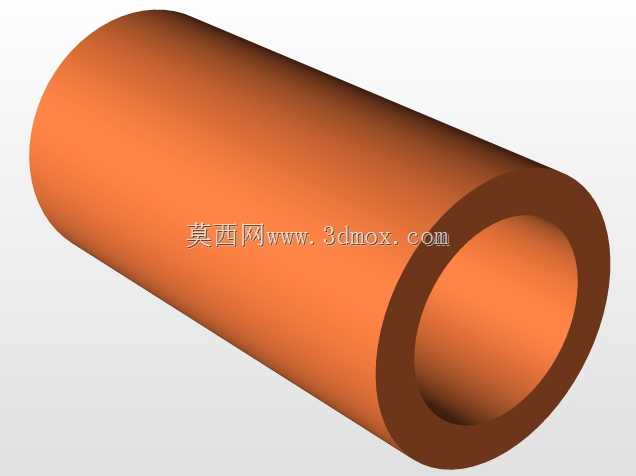

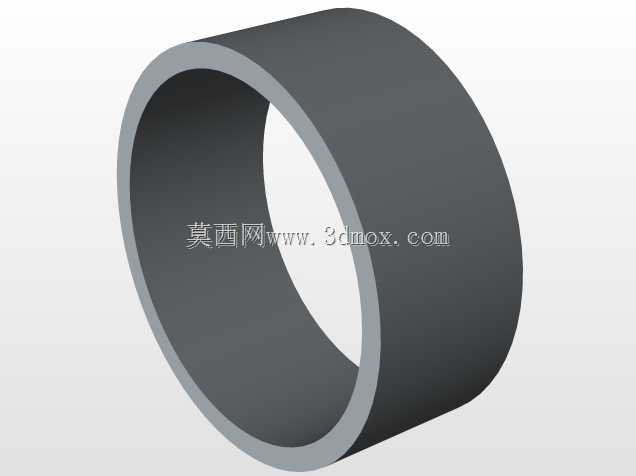

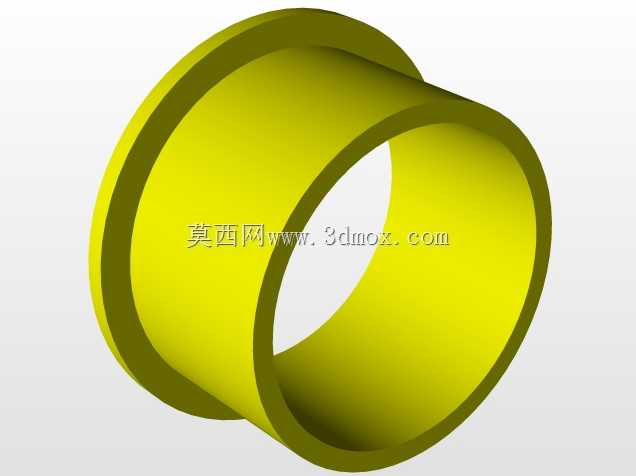

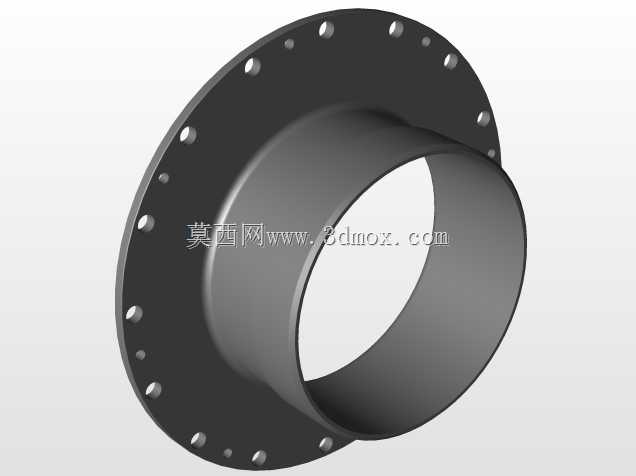

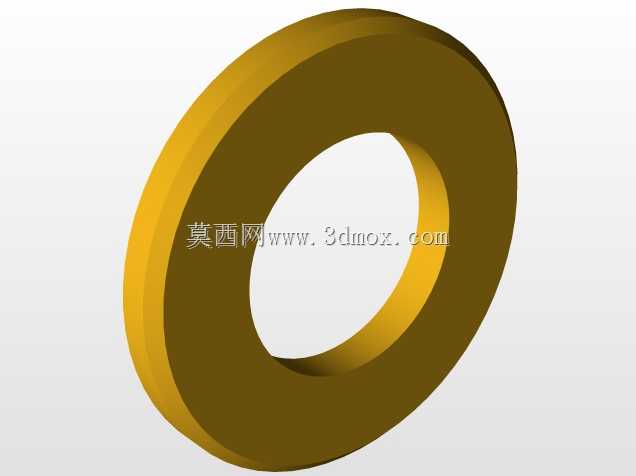

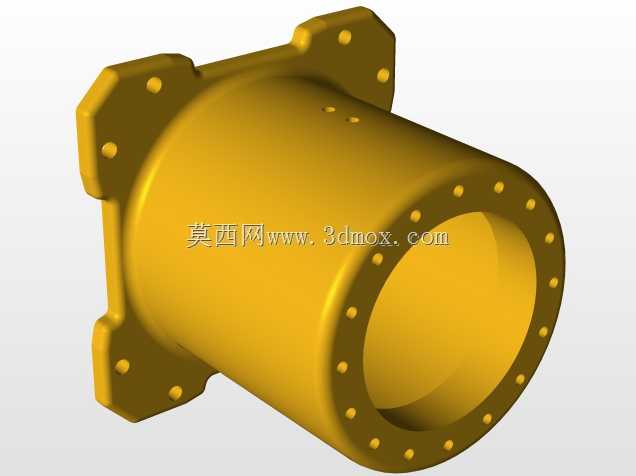

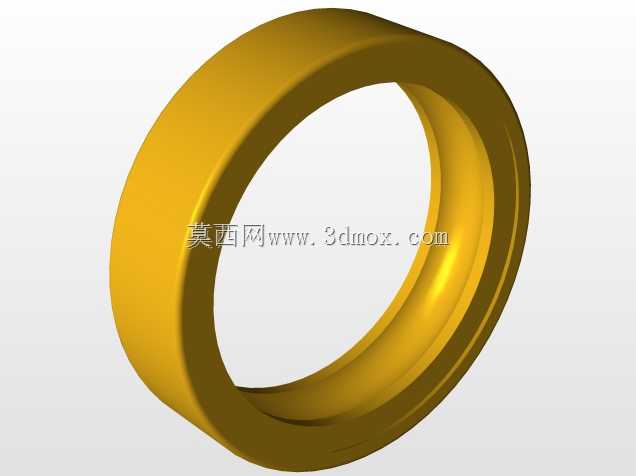

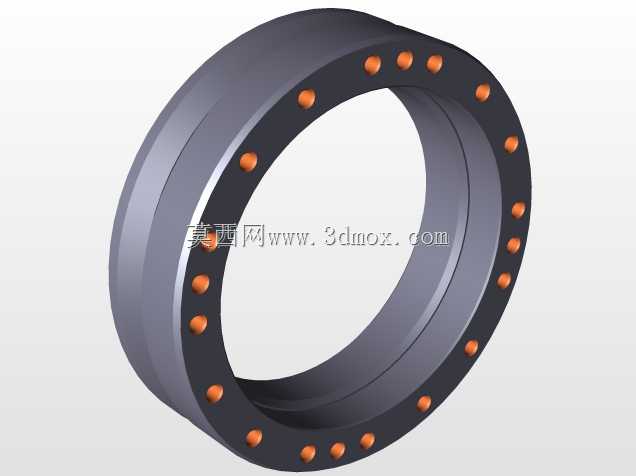

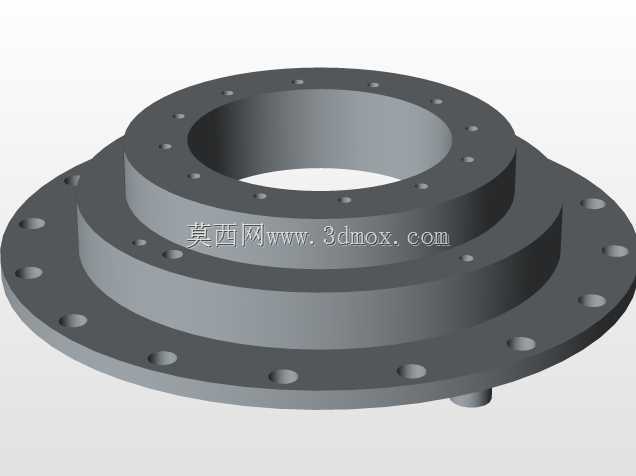

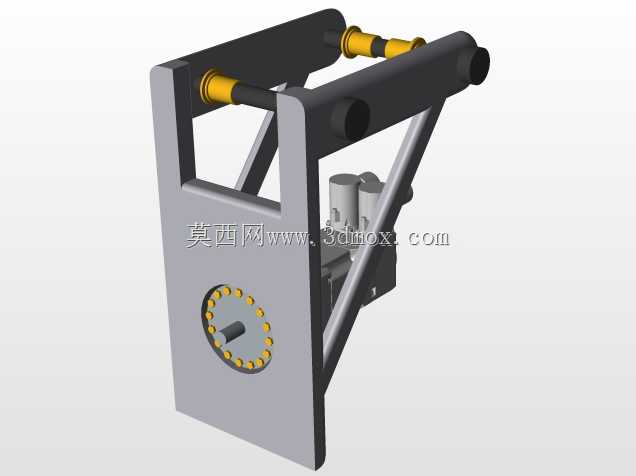

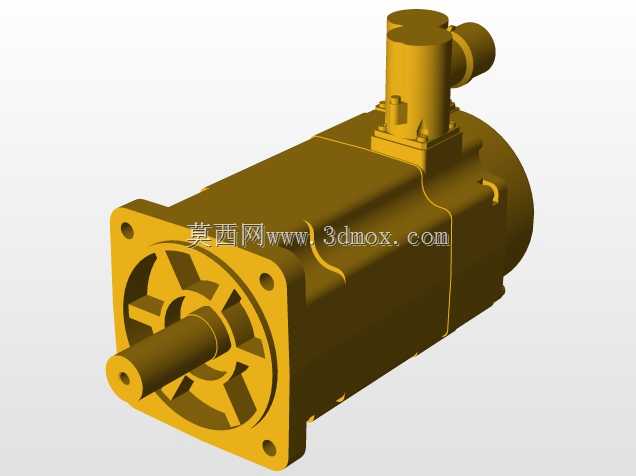

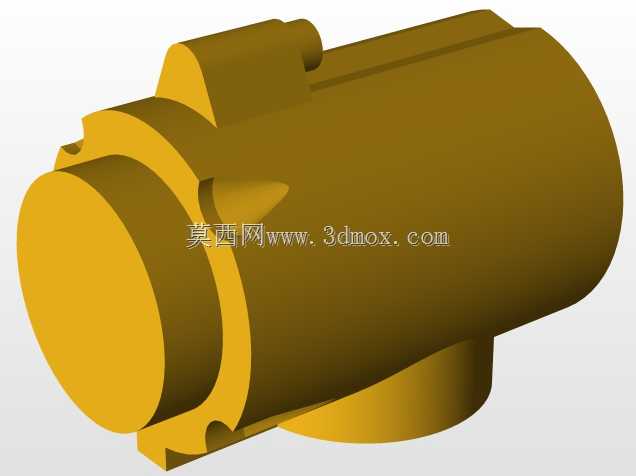

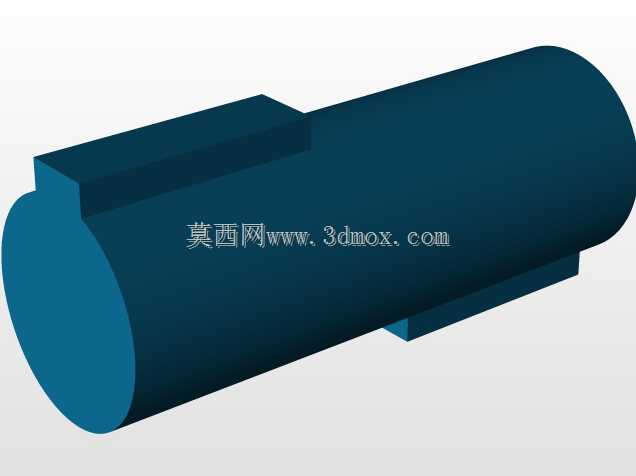

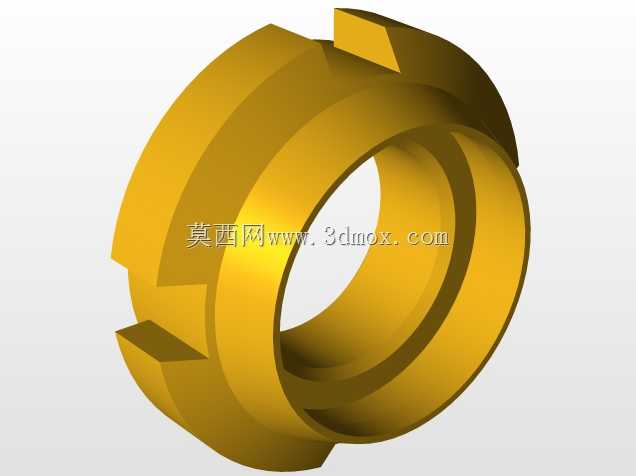

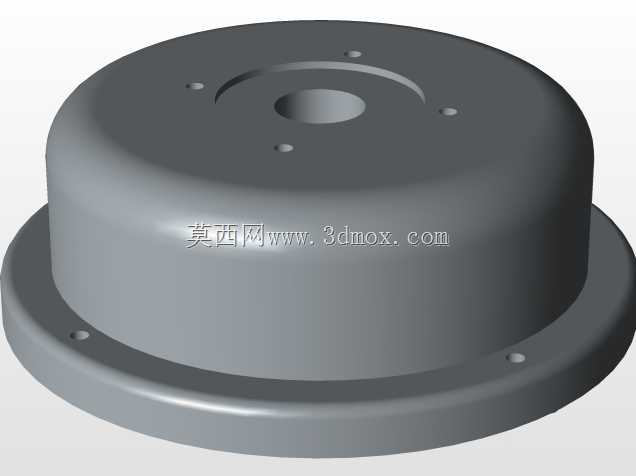

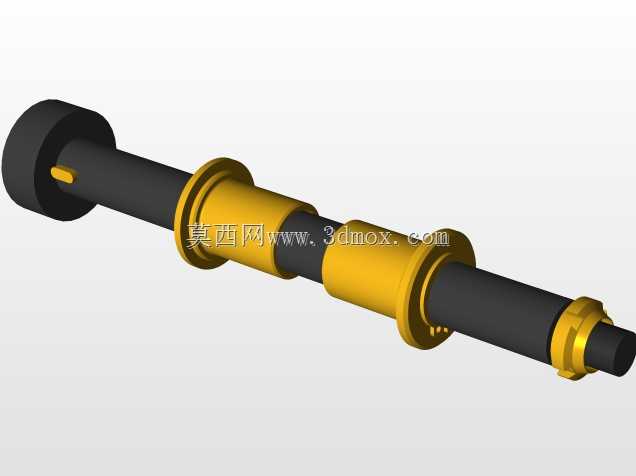

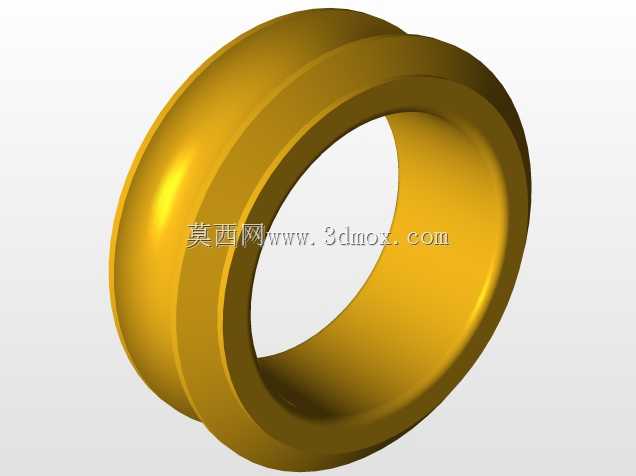

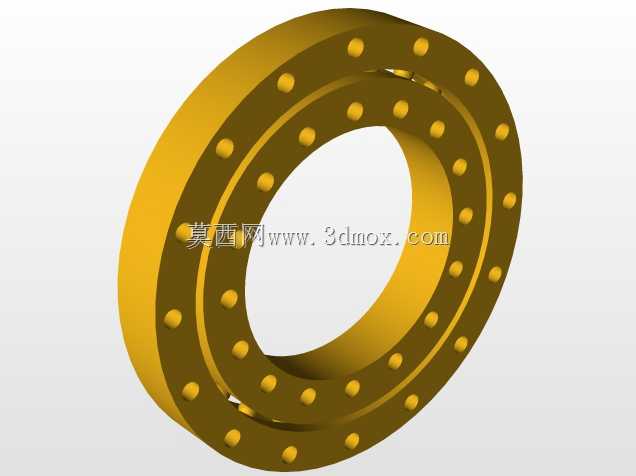

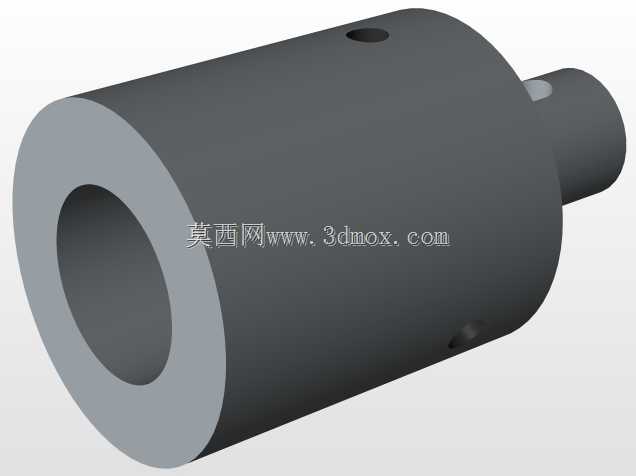

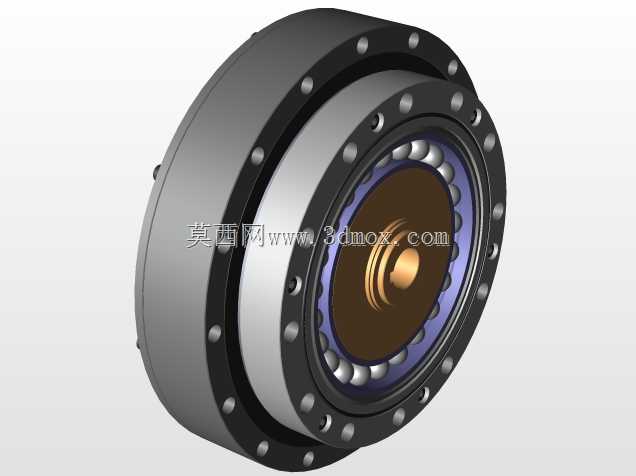

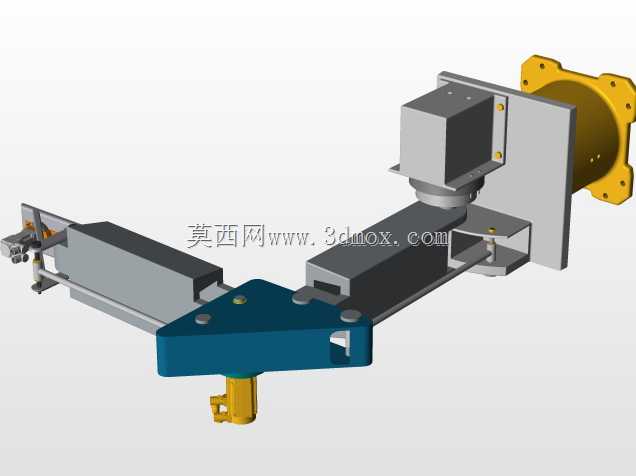

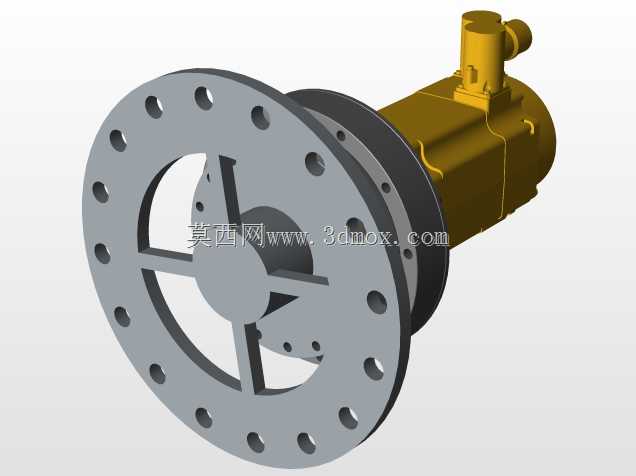

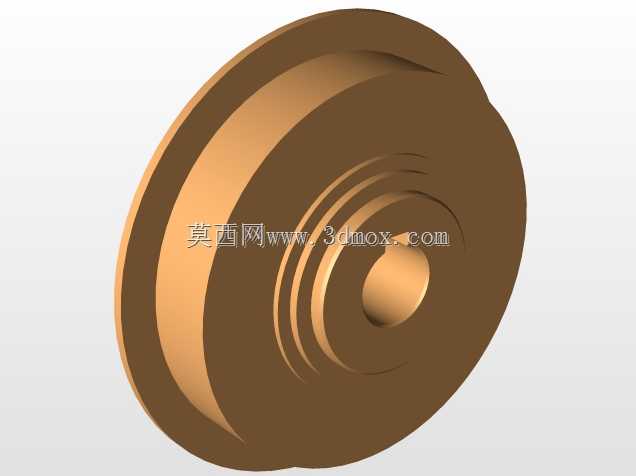

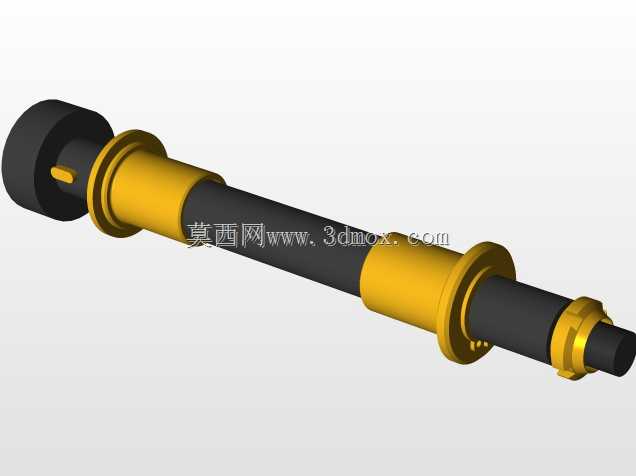

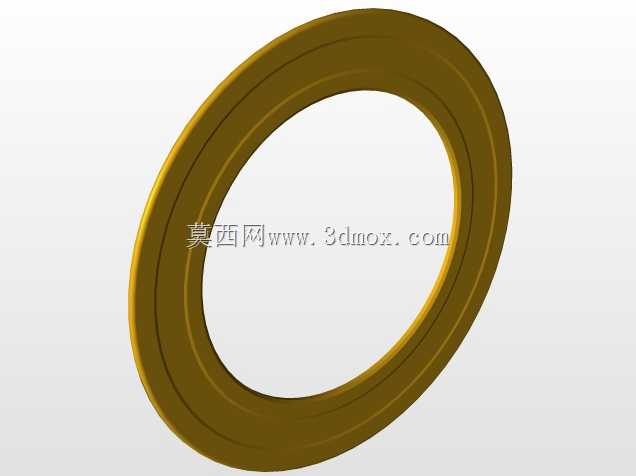

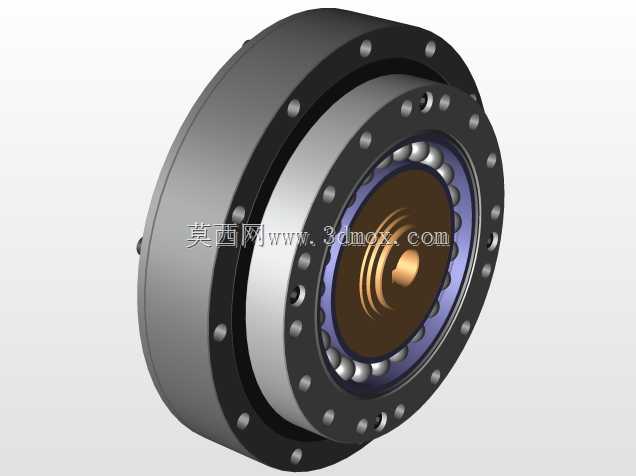

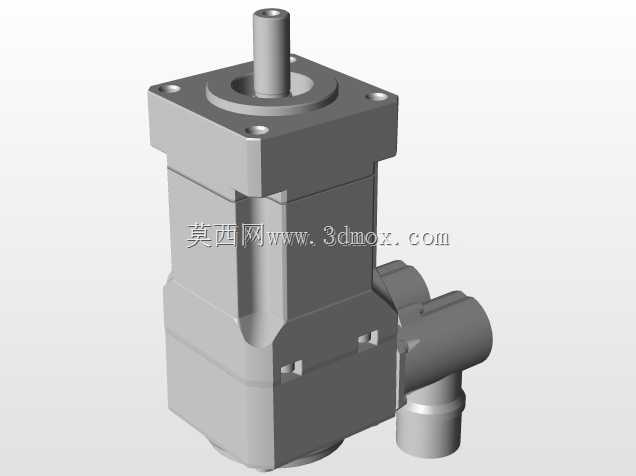

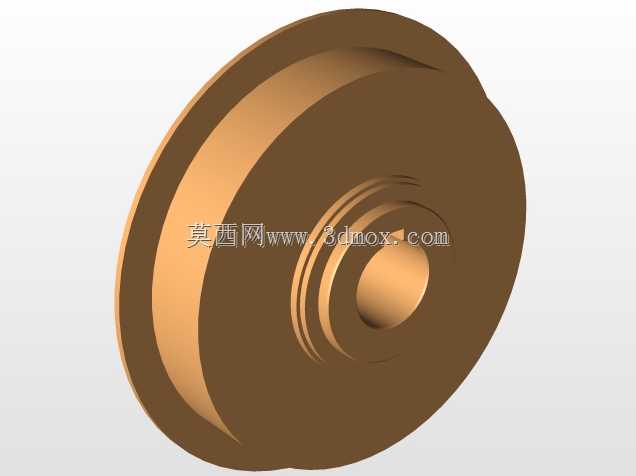

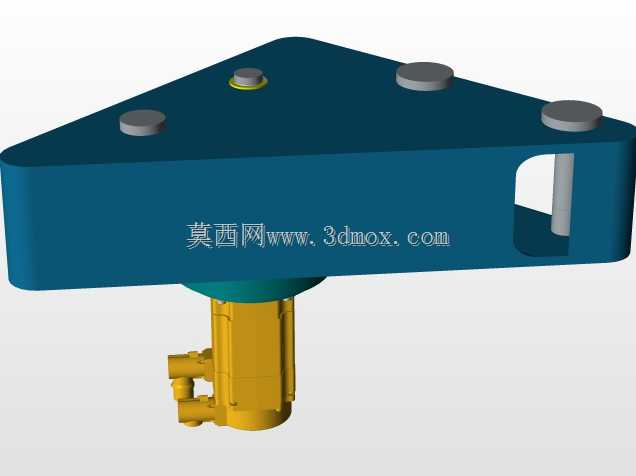

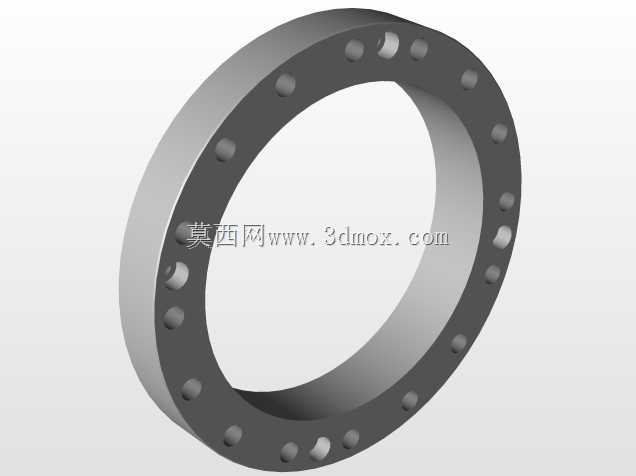

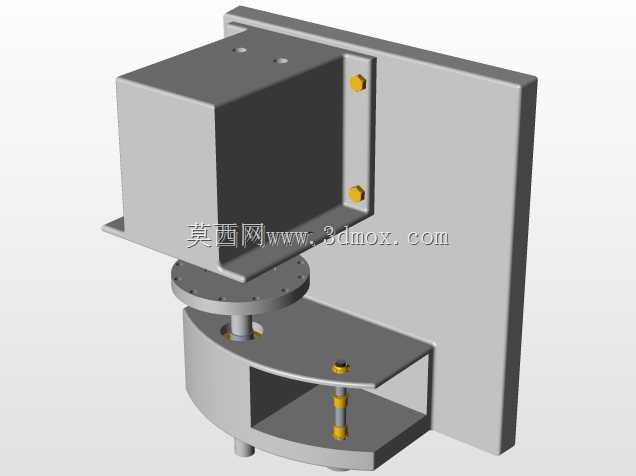

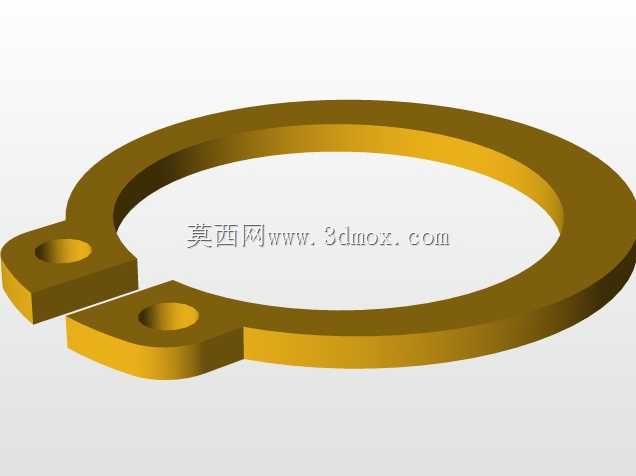

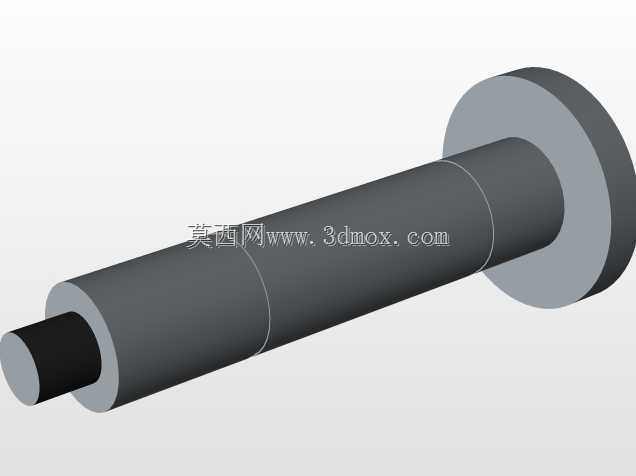

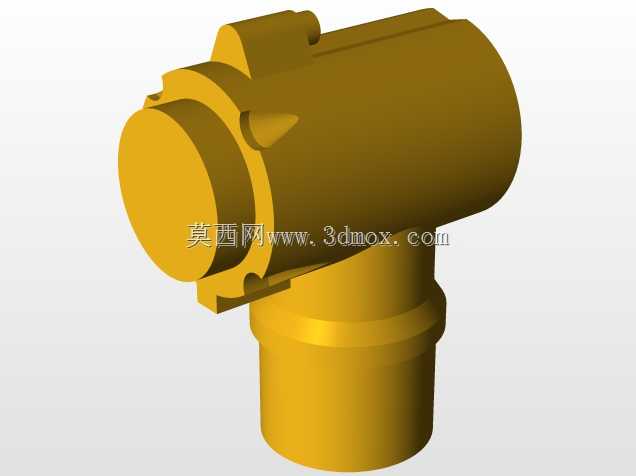

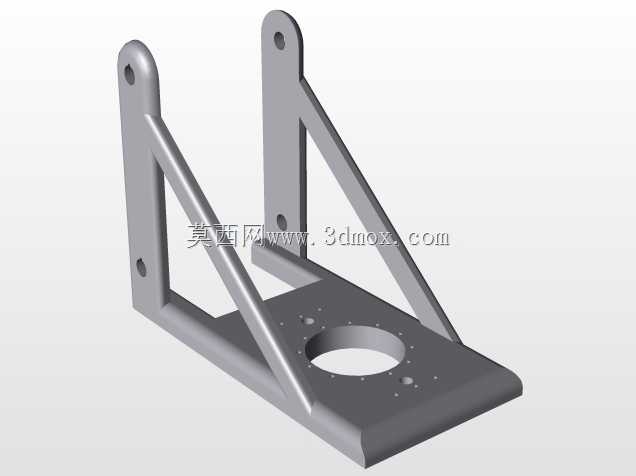

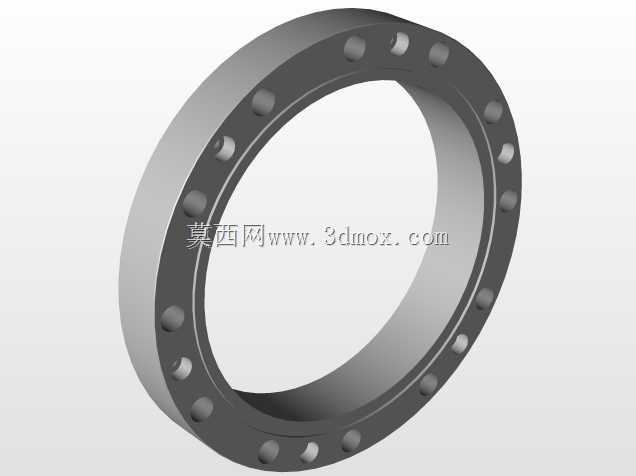

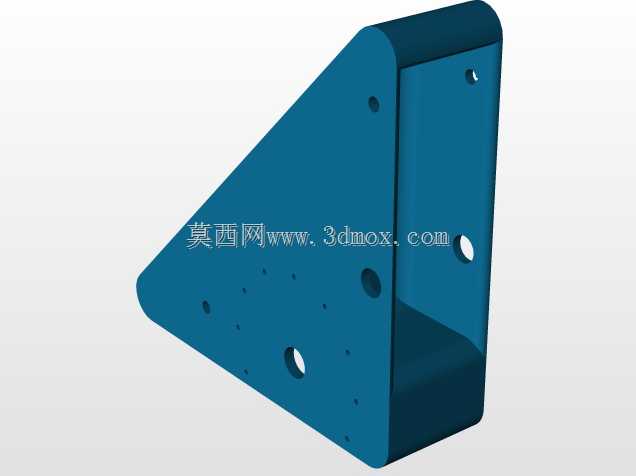

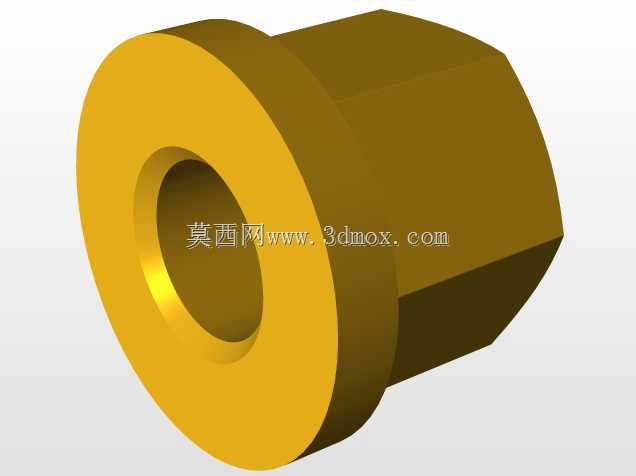

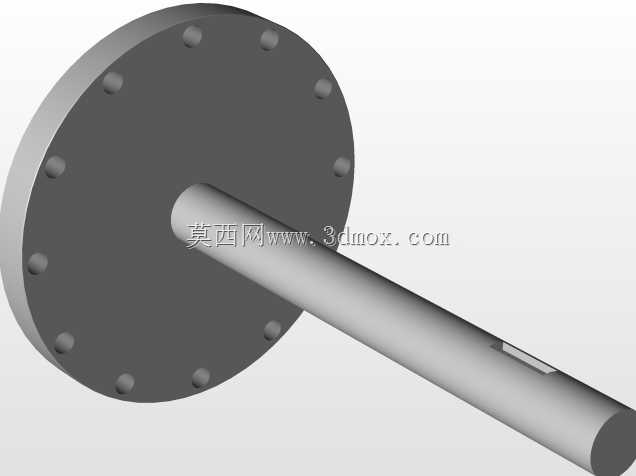

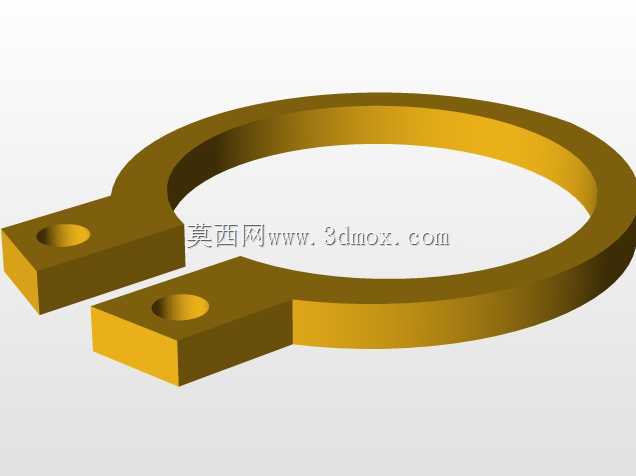

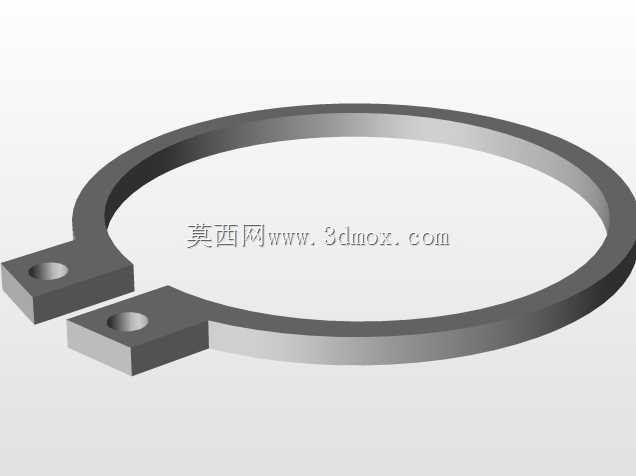

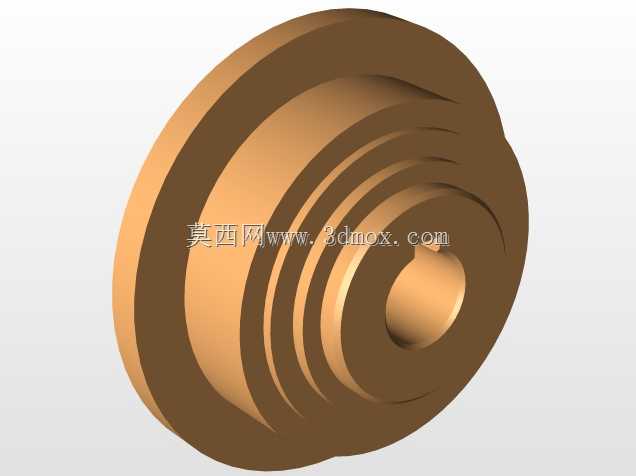

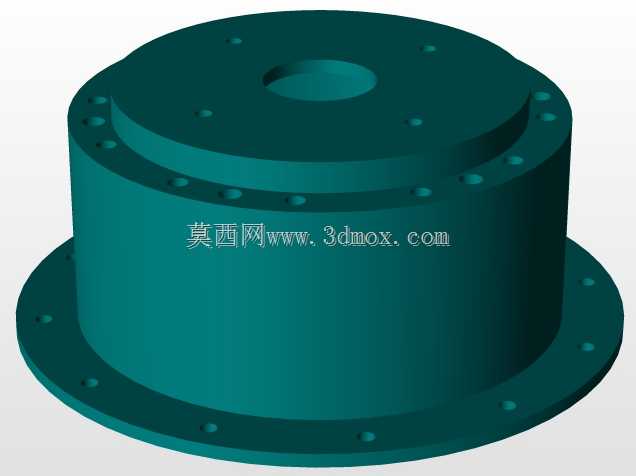

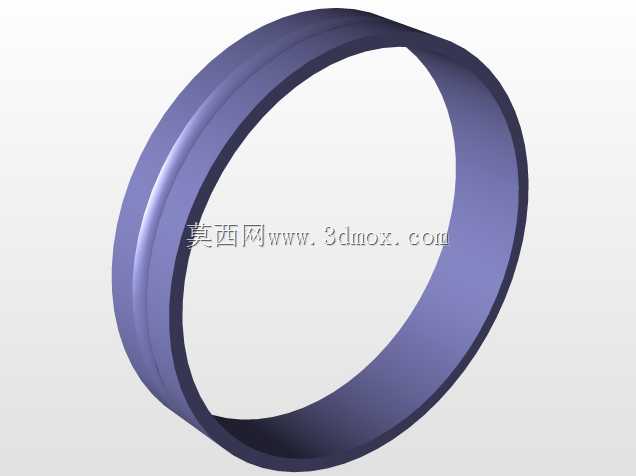

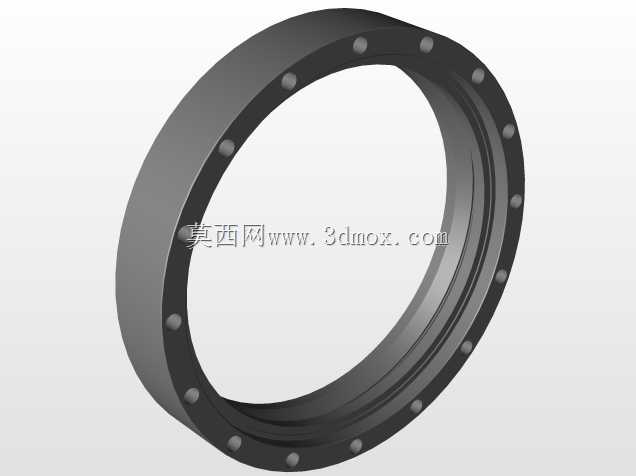

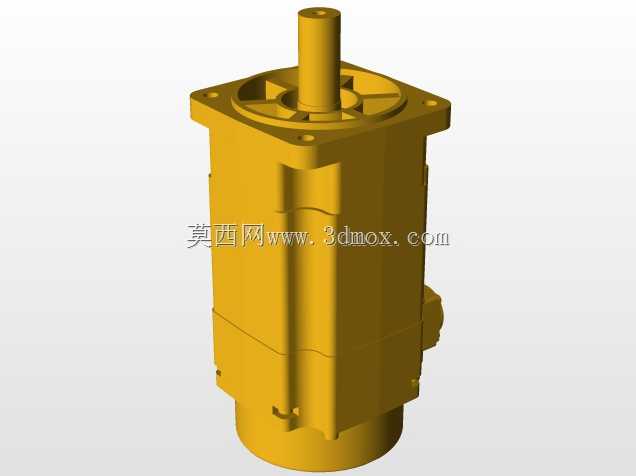

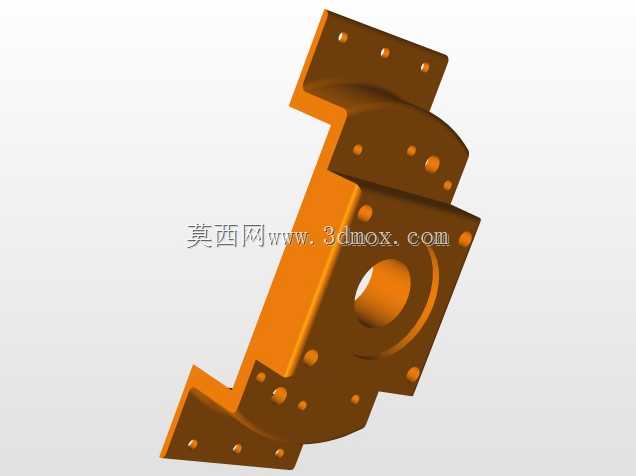

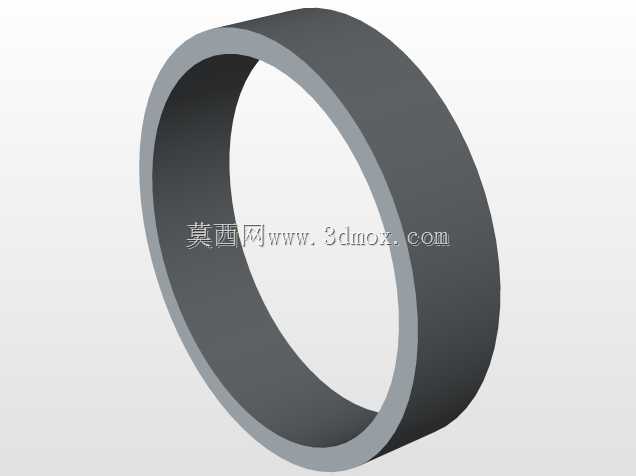

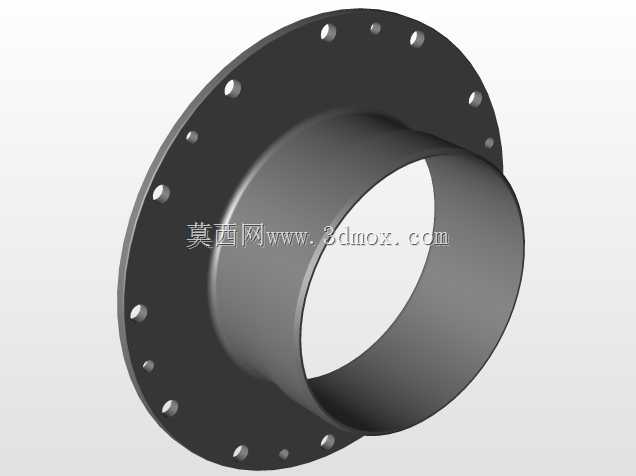

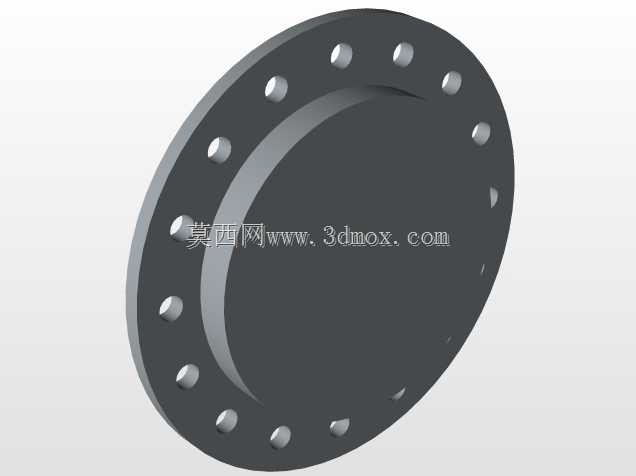

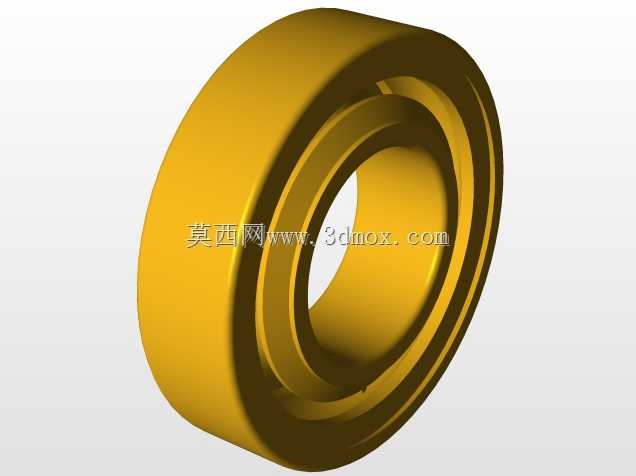

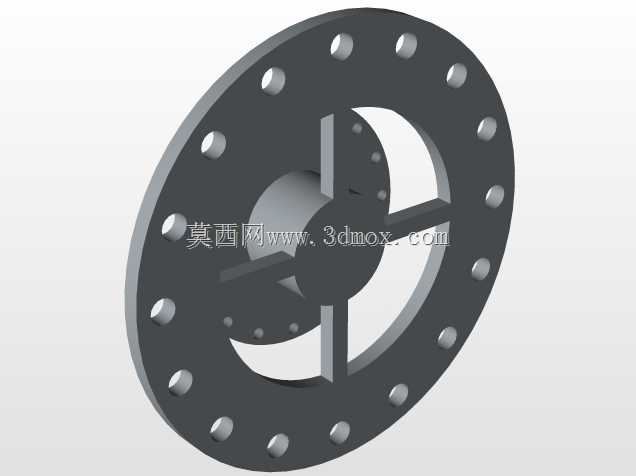

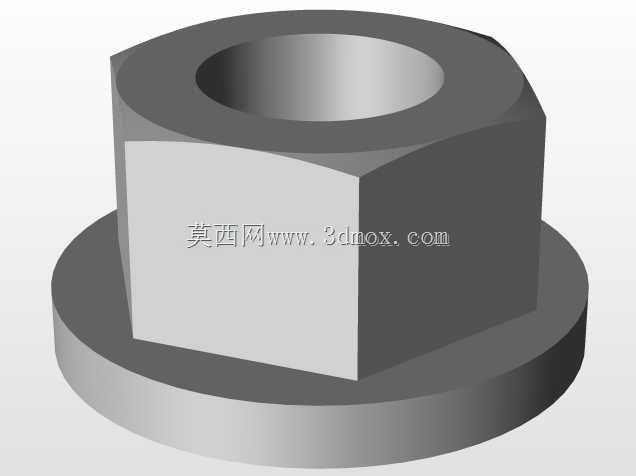

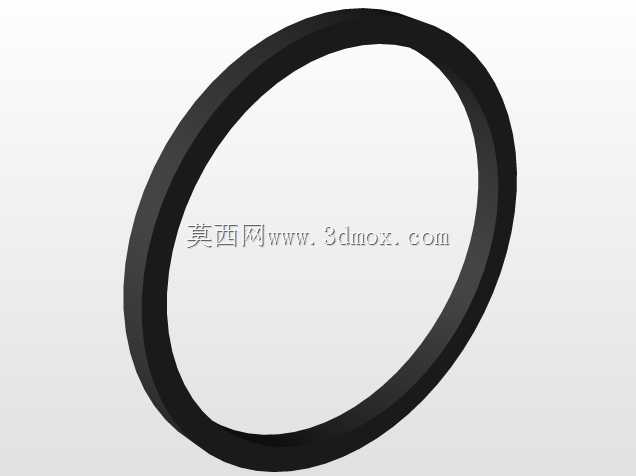

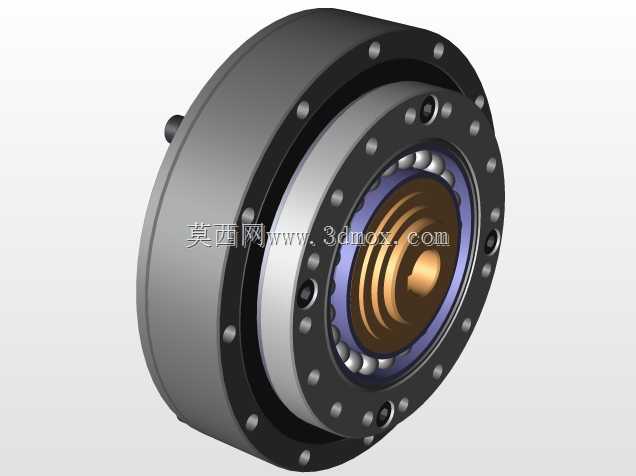

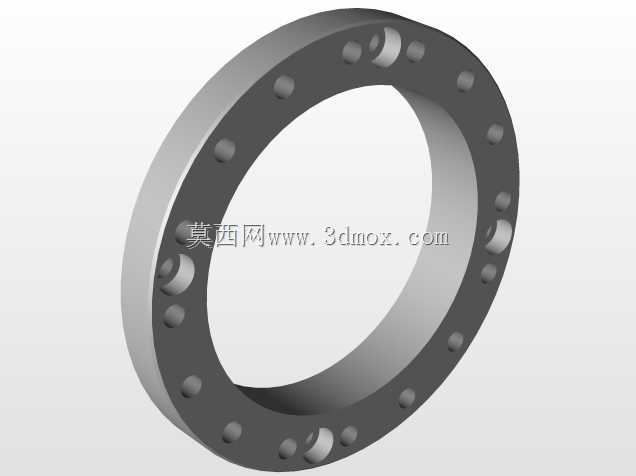

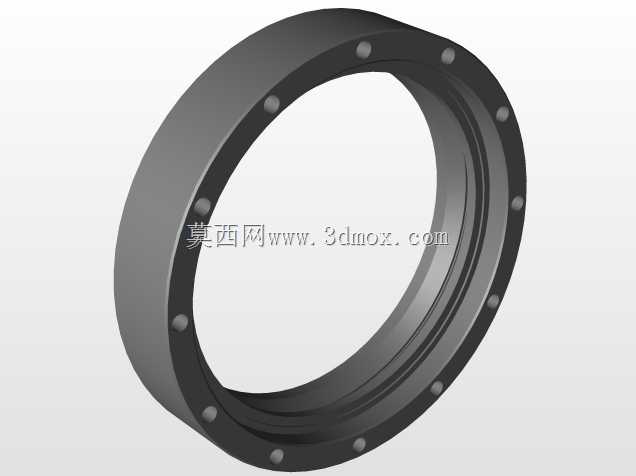

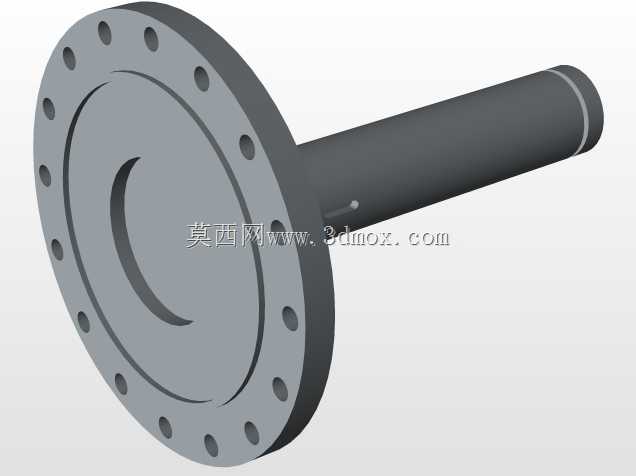

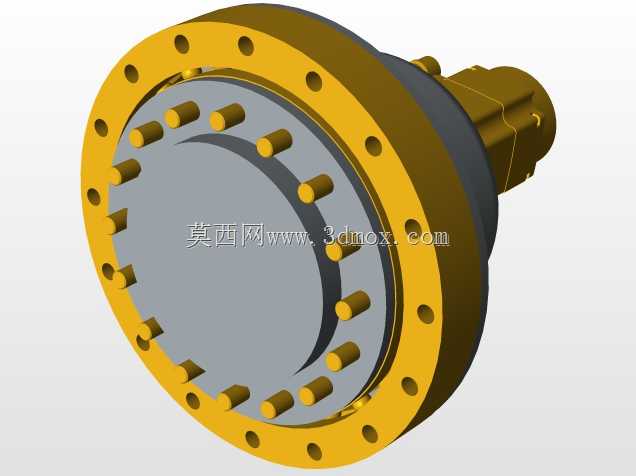

工业机器人四轴空心套筒结构件

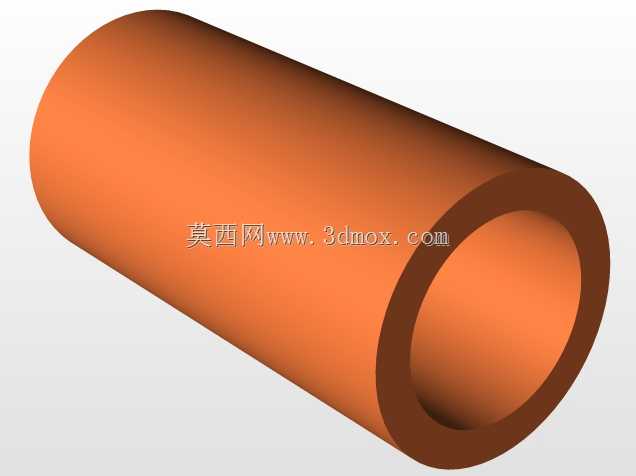

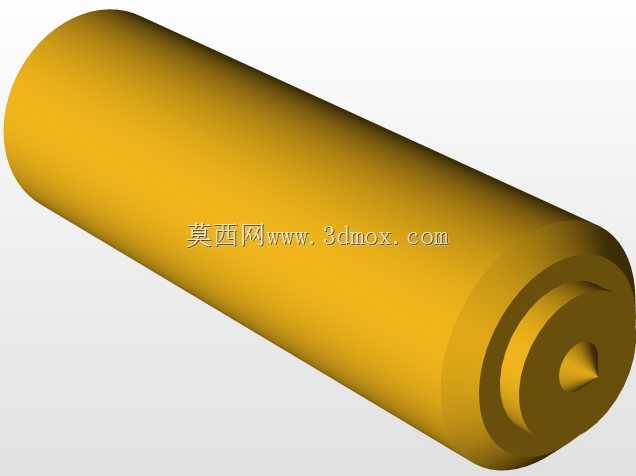

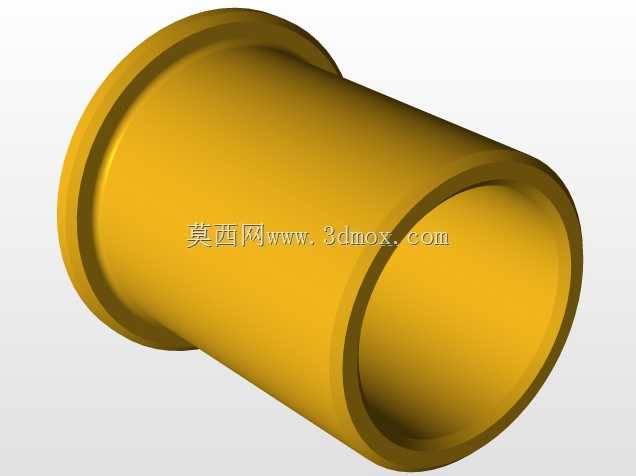

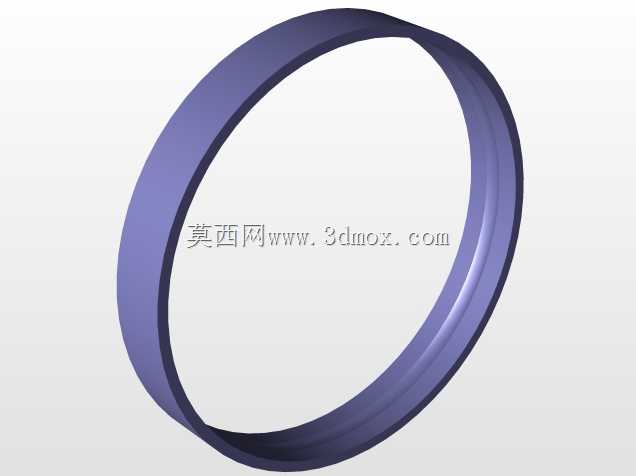

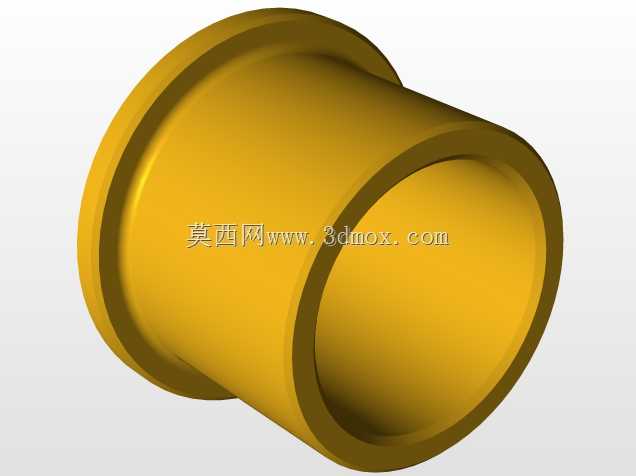

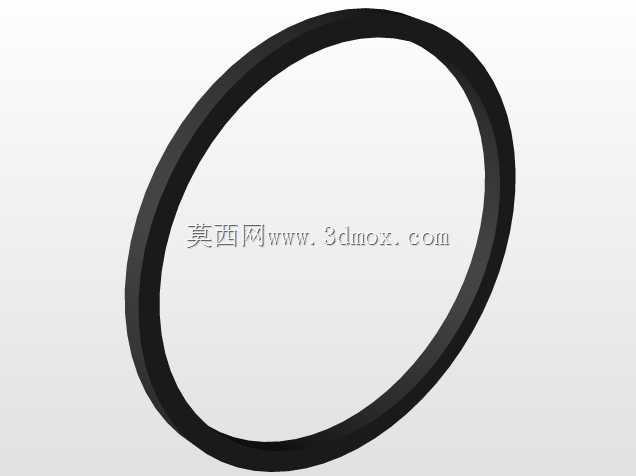

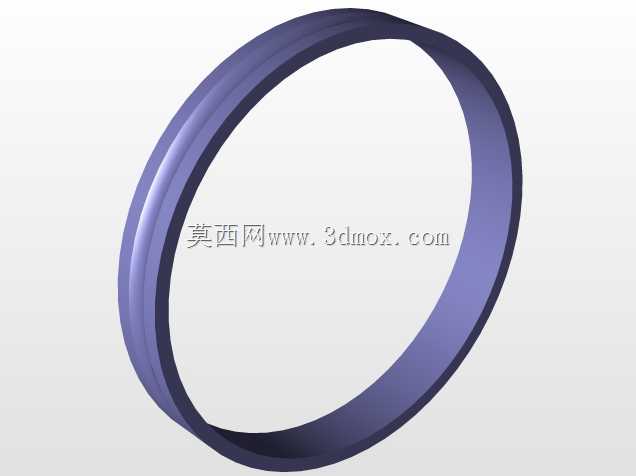

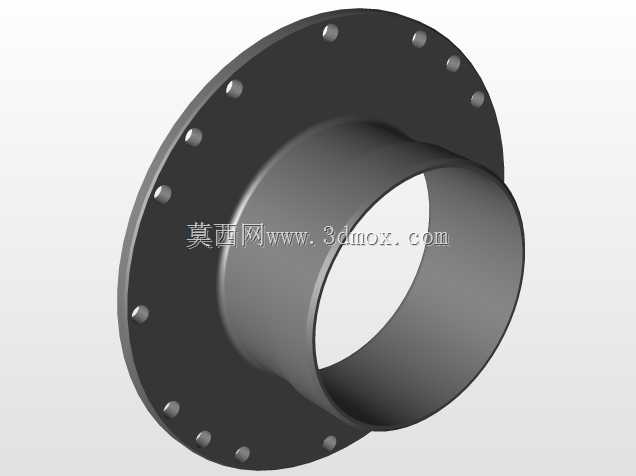

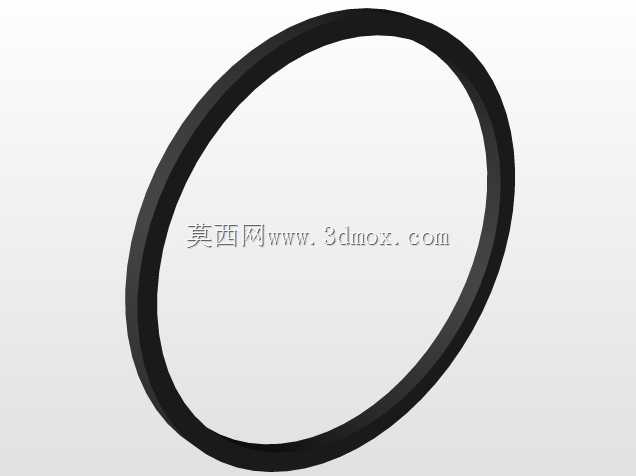

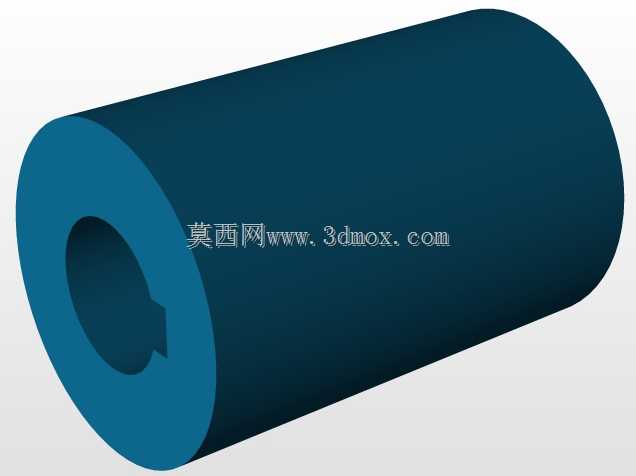

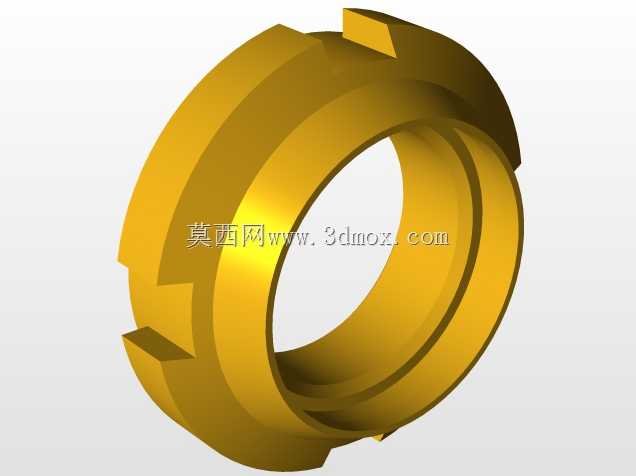

该结构件为多关节工业机器人第四轴的核心承载套筒部件，主要应用于六轴或四轴水平关节机器人的小臂末端传动段，承担走线、支撑末端执行器、传递回转扭矩的核心作用。在实际产线应用中，这类轴套常见于装配、搬运、上下料类工业机器人的关节位置，内部空腔可容纳伺服电机动力线、编码器信号线以及末端气路管路，避免机器人高速回转过程中管线出现缠绕、磨损问题，同时为关节内置的谐波减速器输出端提供定位支撑基准。从设计逻辑来看，该部件采用等壁厚空心圆筒构型，壁厚取值兼顾刚性与轻量化需求，外圆柱面作为关节回转副的安装基准面，加工时需保证圆柱度与同轴度公差，避免回转过程中出现径向跳动影响末端定位精度；两端端面设置有连接止口，分别与小臂壳体、末端法兰盘配合，止口直径公差采用过渡配合等级，保证装配后无轴向窜动。实际安装边界方面，该套筒的轴向长度需匹配机器人小臂的内部安装空间，外圆直径需避开小臂内部的加强筋与其他传动件布局，内孔直径需满足同时穿过多组管线与中心传动轴的空间需求，设计时需预留至少15%的管线排布间隙，避免穿线时出现卡滞。在功能特性上，该部件承受末端负载带来的弯矩与回转扭矩，材料选型通常采用高强度铝合金或结构钢，表面做硬质阳极氧化或发黑处理提升耐磨性能，外圆表面预留有密封件安装槽位，可搭配O型圈实现关节腔体的IP65级防护，适配焊接、喷涂等多粉尘、多切削液的作业场景。建模过程中需重点保证两端止口与外圆基准的同轴度，壁厚均匀性控制在±0.1mm范围内，避免高速回转时出现动不平衡量，同时在端面连接孔位置做局部加厚处理，抵消螺栓预紧力带来的局部应力集中，延长部件的疲劳使用寿命。
