履带式小型挖掘机结构设计模型

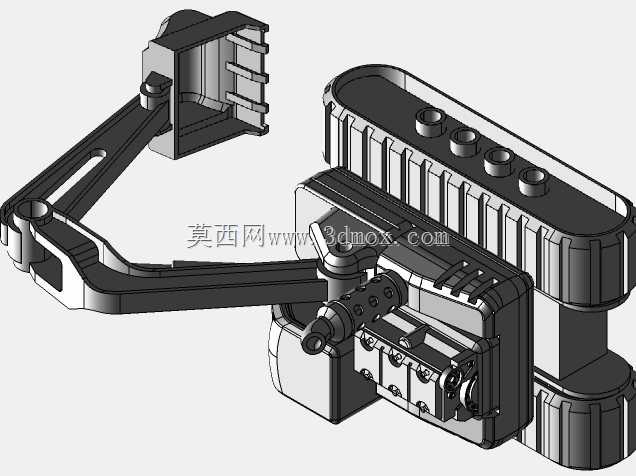

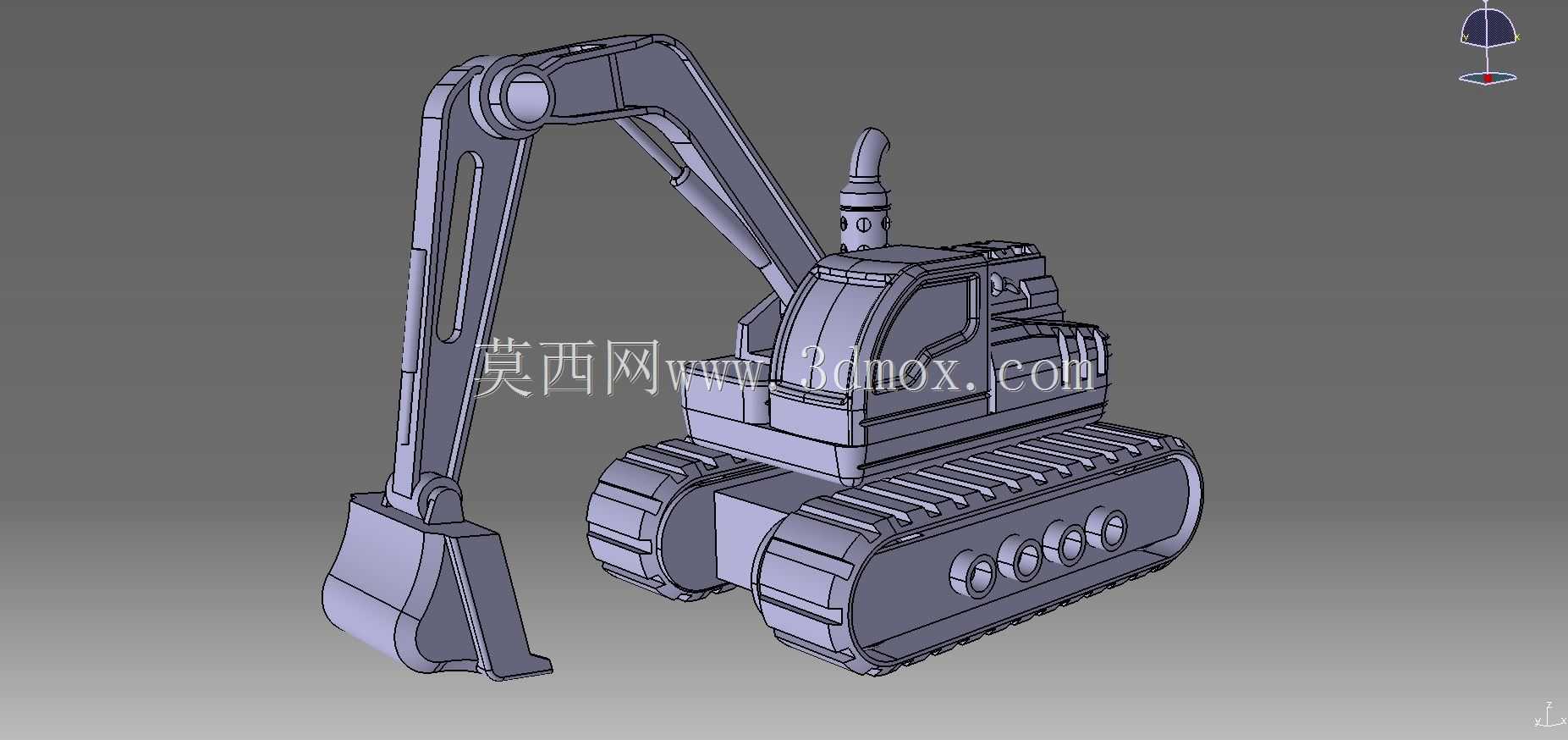

这款履带式小型挖掘机模型，还原了实体设备的核心结构逻辑，可用于小型工程机械的结构验证、教学演示以及3D打印实体样件制作。从实际应用场景来看，这类小型挖掘机多用于狭小场地的土方作业，比如市政管线开挖、园林绿化施工、农村宅基地改造、室内拆除作业等场景，受场地空间限制，大型挖掘机无法进入，这类小尺寸履带挖掘设备就能发挥灵活作业的优势。模型的行走部分采用履带式底盘设计，履带板的排布、支重轮的安装位置都参考了实体设备的布局，履带接地长度与轨距的比例控制在合理区间，保证作业时的整机稳定性，避免侧翻风险，底盘上部的回转支承结构预留了安装边界，可匹配上部工作装置的回转需求，实现360度全回转作业。上部工作装置部分，动臂、斗杆、挖斗的铰接点位置经过反复校核，各部件的运动行程符合实际作业的挖掘半径、挖掘深度要求，动臂的弯折角度兼顾了最大挖掘高度与卸载高度的需求，斗杆与挖斗的连接部位预留了液压油缸的安装空间，可还原真实的挖掘动作逻辑。驾驶室的布局参考了小型挖掘机的常规设计，操作空间的边界尺寸符合人机工程要求，发动机舱的外形轮廓预留了动力单元的安装位置，排气装置的位置也做了还原，避免作业时排气影响操作人员视线。在设计思路上，这款模型优先保证各运动部件的无干涉装配，所有铰接孔的位置公差控制在合理范围，装配后动臂抬升、斗杆收放、挖斗翻转的动作都能顺畅实现，没有结构卡滞的问题。整机的外形尺寸控制在小型设备的常规区间，运输状态下的长度、宽度、高度都符合小型工程机械的转运要求，可通过小型货车进行转场运输，不需要额外的超限运输审批。从结构细节来看，履带侧面的护板、上部车体的散热格栅、挖斗的斗齿结构都做了还原，既保证了外观的写实度，也能让使用者清晰了解小型挖掘机的各部分结构组成，对于刚接触工程机械结构的设计人员来说，可通过这个模型快速掌握履带式挖掘机的整体布局逻辑，理解各部件之间的装配关系与运动配合逻辑，也可作为3D打印的原型，制作等比例缩小的实体模型用于展示或教学。
