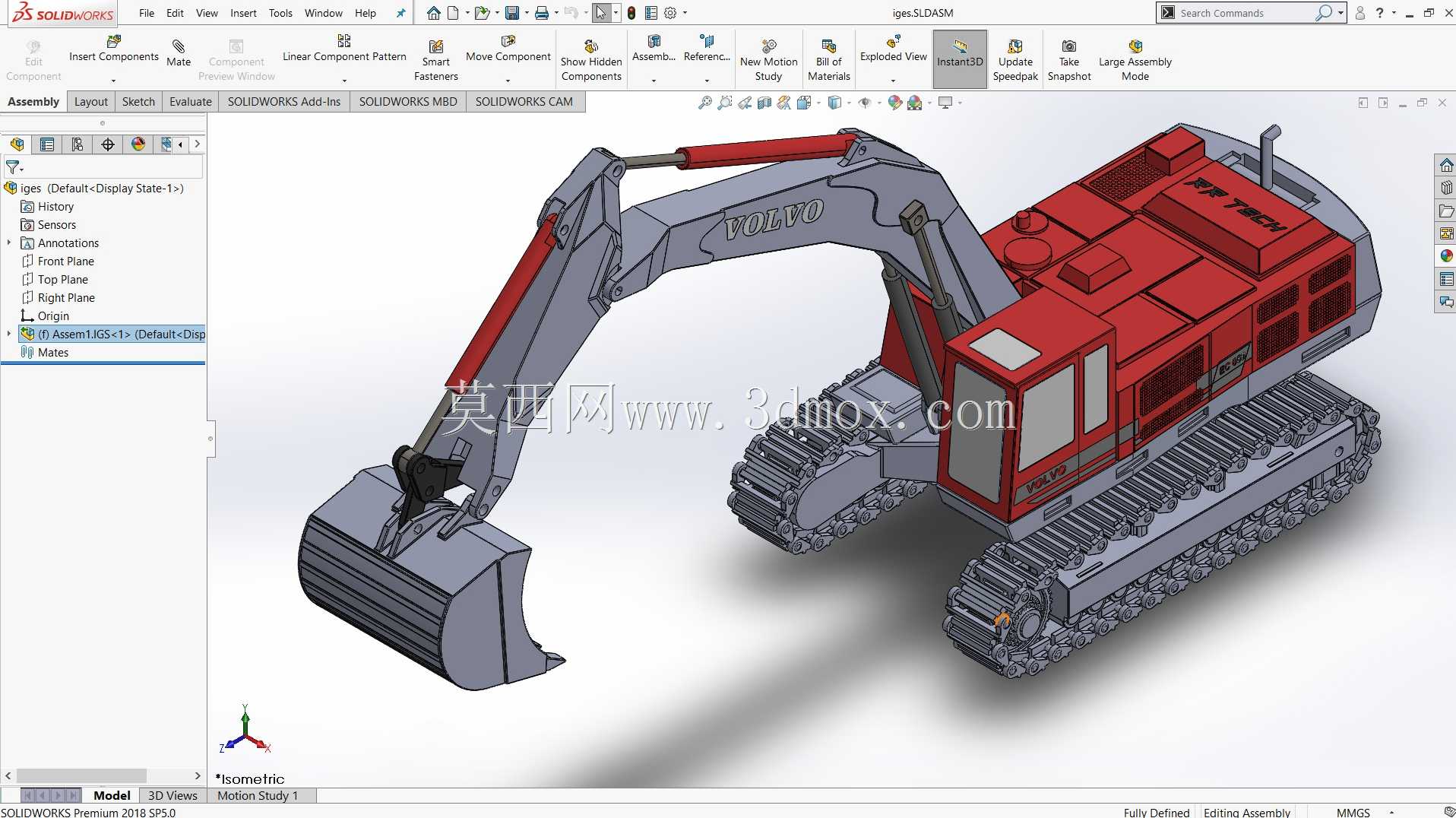

沃尔沃履带式液压挖掘机械结构设计

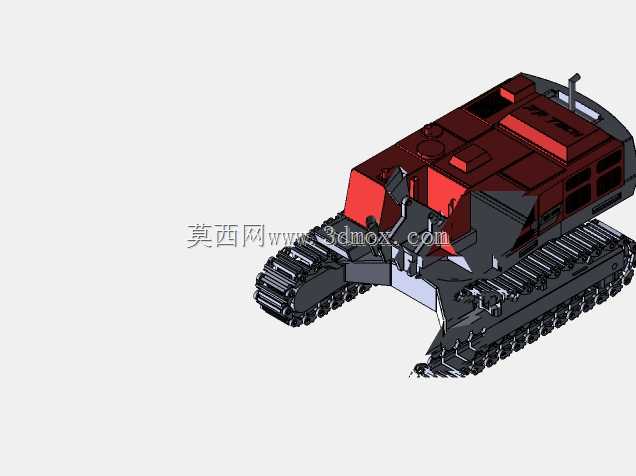

履带式挖掘机作为土石方作业核心装备，广泛应用于矿山剥离、基建场地平整、基坑开挖、市政管线铺设、灾后废墟清理等多类作业场景，可通过更换属具实现破碎、抓取、起重等拓展功能，是工程施工领域通用性极强的作业装备。该款挖掘设备的结构设计围绕作业稳定性与动作灵活性做平衡，下部行走机构采用钢制履带底盘，搭配多组支重轮、托链轮与驱动轮布局，接地比压控制在适配松软泥泞场地的区间，可在碎石、泥泞、陡坡等复杂非硬化路面稳定行进，不会出现轮式设备易打滑陷车的问题，底盘上部的回转支承结构可实现上部车体360度全回转，作业时无需频繁调整整机站位即可覆盖大半径作业范围，大幅减少场地移位的辅助作业时间。上部工作装置采用反铲式动臂、斗杆、铲斗铰接结构，各铰接点配合液压油缸实现独立动作控制，动臂的弯臂结构设计兼顾了最大挖掘深度与卸载高度的参数平衡，斗杆的长度配比适配常见的10米级作业半径需求，铲斗的斗唇采用耐磨弧形结构，切削角设计适配土壤、碎石等常见作业介质的切入阻力特性，可降低挖掘过程中的液压系统负载波动。上部车体的动力舱采用侧置布局，预留了散热系统、液压泵站、燃油箱的安装空间，舱体的格栅式通风结构可保障作业过程中动力系统的散热效率，驾驶室采用框架式防护结构，视野覆盖动臂作业全范围，操作位的布局符合人机工程要求，可降低长时间作业的操作疲劳。设计过程中对各铰接点的受力做了仿真校核，动臂与斗杆的板材厚度匹配重载作业的载荷要求，履带架的箱型结构可承受行走与作业过程中的复合载荷，各液压管路的排布预留了足够的运动间隙，避免工作装置动作过程中出现管路干涉磨损问题，整机的重心布局经过优化，在最大挖掘半径满载工况下可保持足够的稳定系数，不会出现倾翻风险。
