PVC管框架四推进器水下ROV结构

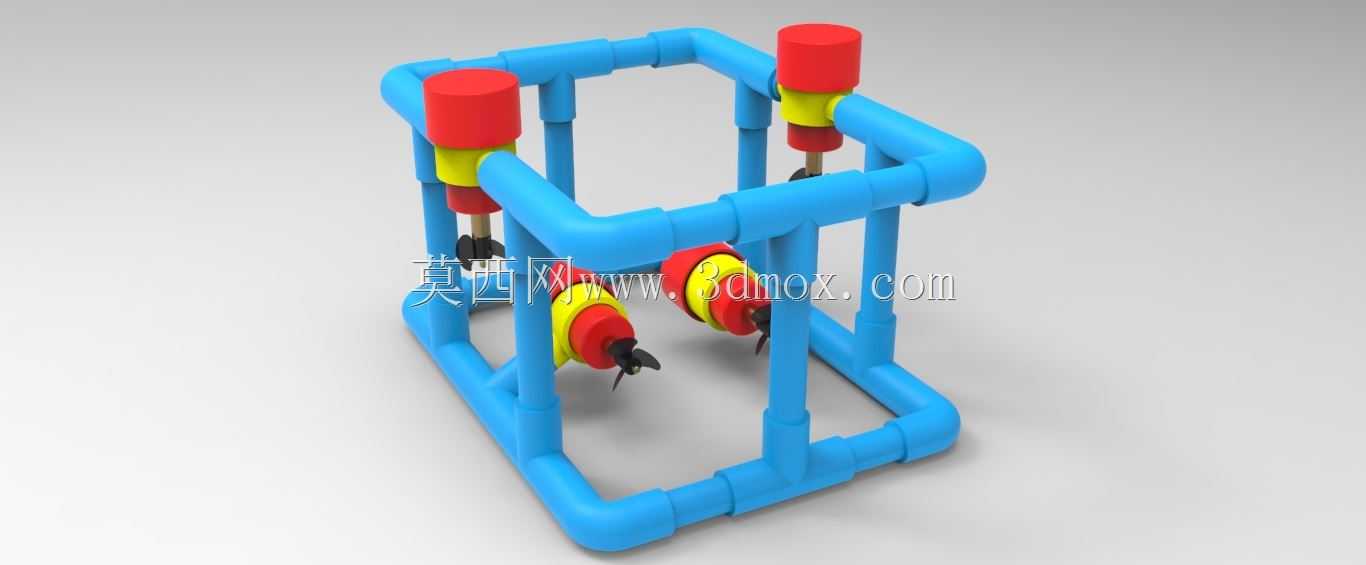

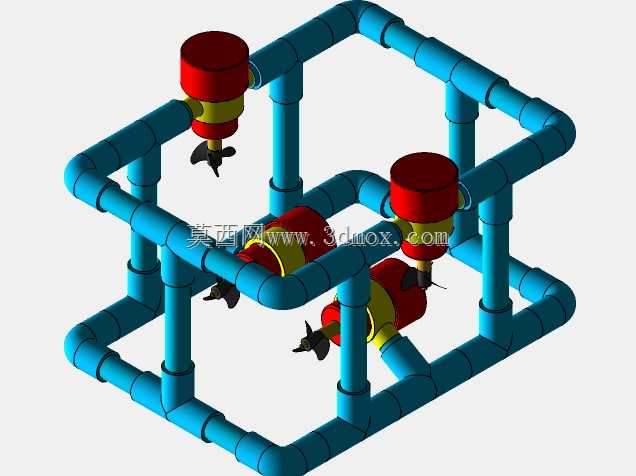

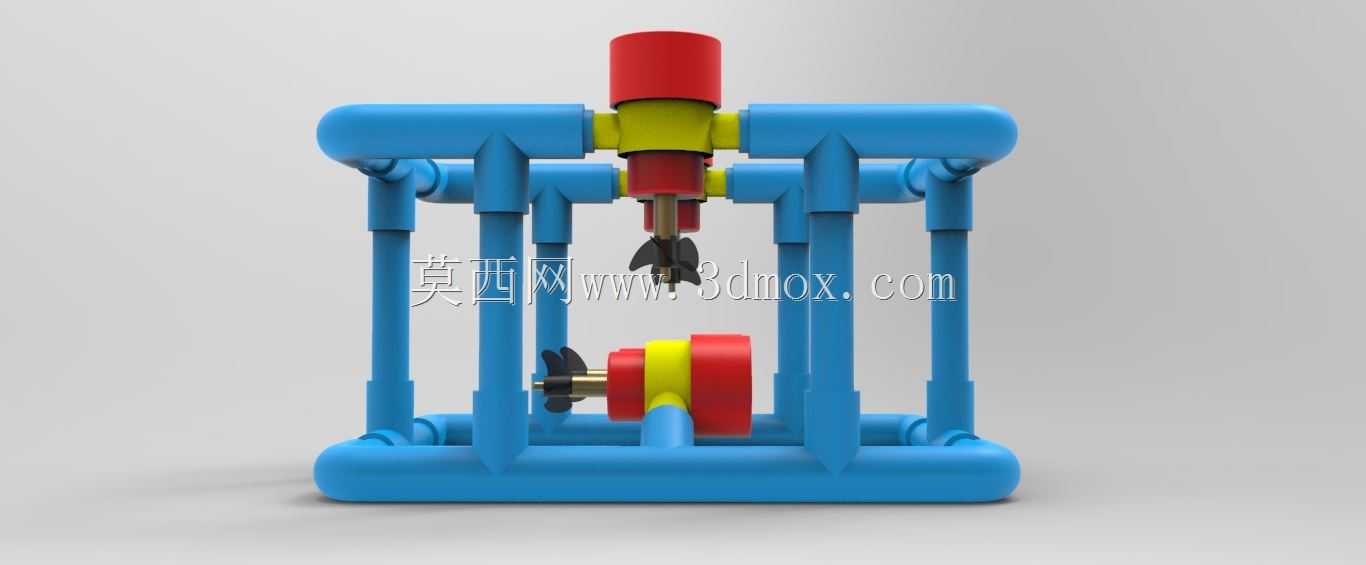

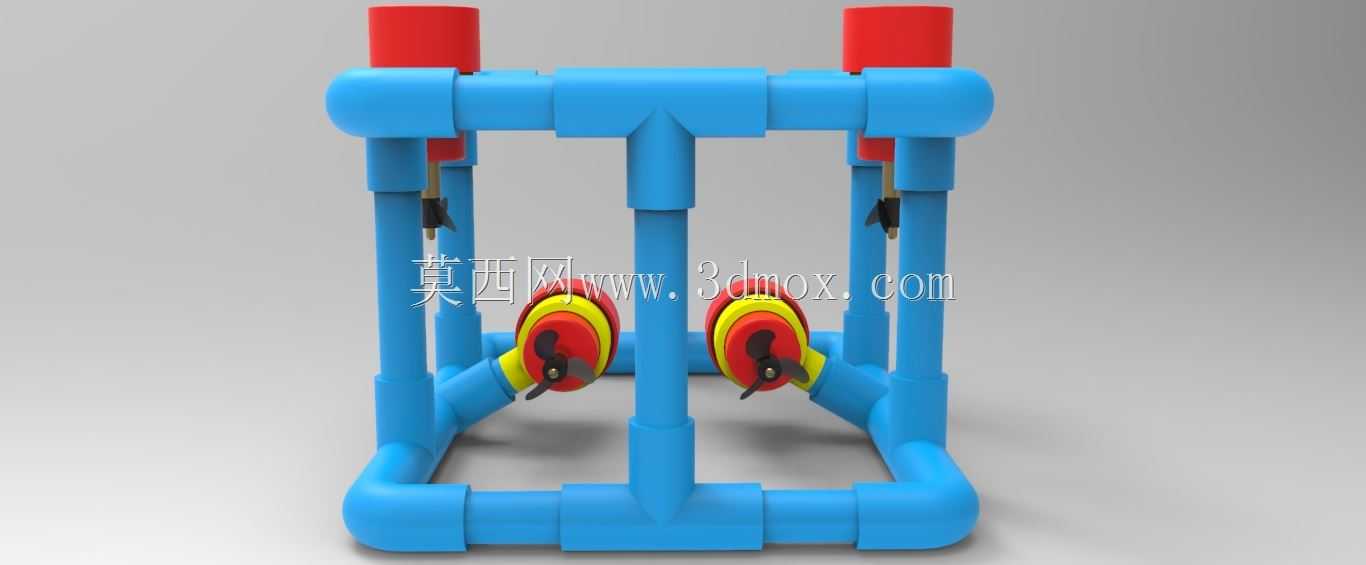

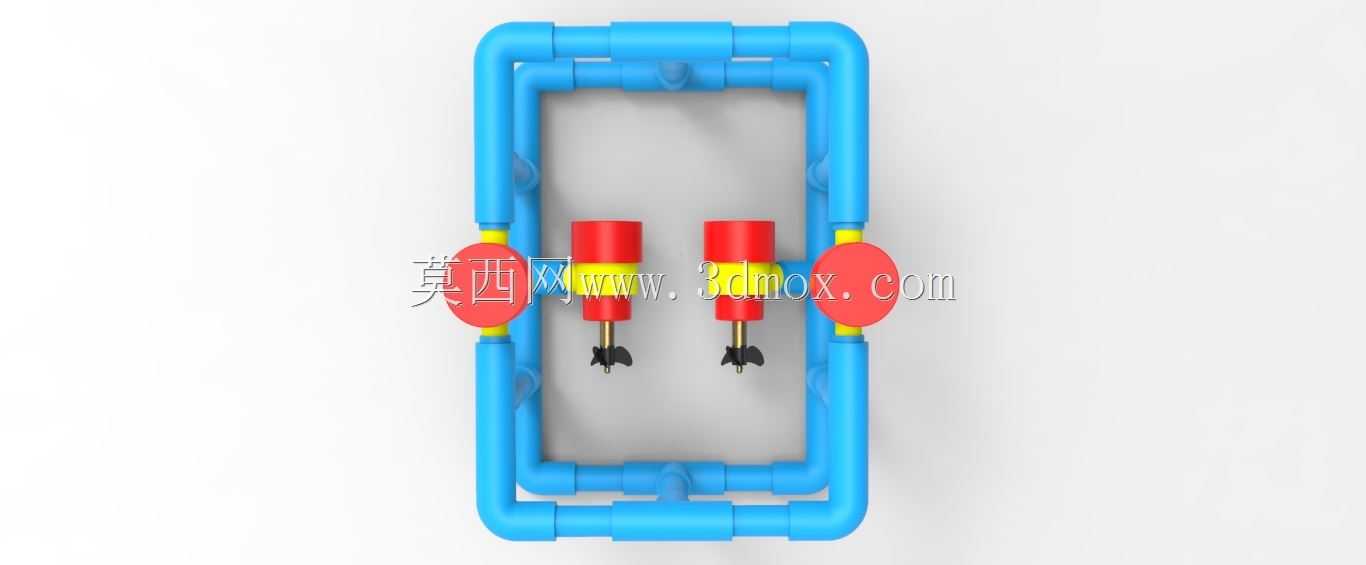

这套水下航行装置采用标准PVC给水管材拼接形成开放式笼式承载框架，整体为正六面体镂空结构，框架杆件通过标准90度弯头与直通接头拼接，无需额外定制结构件，加工门槛极低，适合青少年科创竞赛场景下的快速搭建与调试。四个推进器采用对称布局，其中两个垂直安装于框架上部对角位置，负责提供垂直方向的升沉与姿态调整推力，另外两个水平安装于框架下部对角位置，负责提供水平面内的进退、转向推力，四个推进器的推力轴线均经过框架整体重心投影点，可最大程度降低推力耦合带来的姿态扰动，简化操控逻辑。框架的镂空结构一方面可以大幅降低水下航行的水流阻力，减少紊流对推进器效率的影响，另一方面可以为内部搭载的控制模块、电池舱、观测摄像头预留充足的安装空间，同时方便操作人员在调试阶段快速调整各部件的安装位置，平衡整机浮力与重心。从安装边界来看，框架的杆件间距经过匹配设计，可适配市面上常见的380、540规格水下直流推进器，推进器与框架之间通过定制的管卡结构固定，无需在PVC管材上打孔，避免破坏管材结构强度，同时可快速调整推进器的入水深度与安装角度。这类小型ROV主要面向近岸浅水环境的水下观测、水产养殖塘口巡检、青少年水下机器人竞赛等场景，整机重量轻，浮力调整方便，仅需在框架底部搭配适量配重块即可实现中性浮力悬浮，操控难度低，维护成本极低。设计过程中优先考虑了结构的可拓展性，框架顶部预留了标准安装位，可根据任务需求加装机械爪、水质传感器、水下照明模块等拓展配件，管材的通用属性也使得装置在出现结构损坏时可快速更换配件，无需等待定制加工件。水平推进器的安装位置略低于框架重心，垂直推进器的安装位置略高于框架浮心，这种布局可在航行过程中提供天然的姿态自稳力矩，即使在水流扰动下出现姿态倾斜，也可依靠推力布局的自稳特性快速回正，降低对飞控系统的调参要求，非常适合入门级使用者操作。框架的边角位置全部采用圆弧弯头过渡，没有尖锐突出结构，可避免在水下航行时挂扯水草、渔网等障碍物，同时也能降低运输、调试过程中磕碰带来的结构损坏风险。
