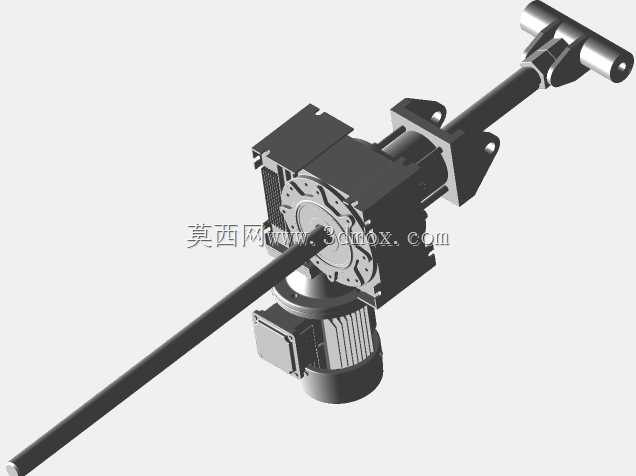

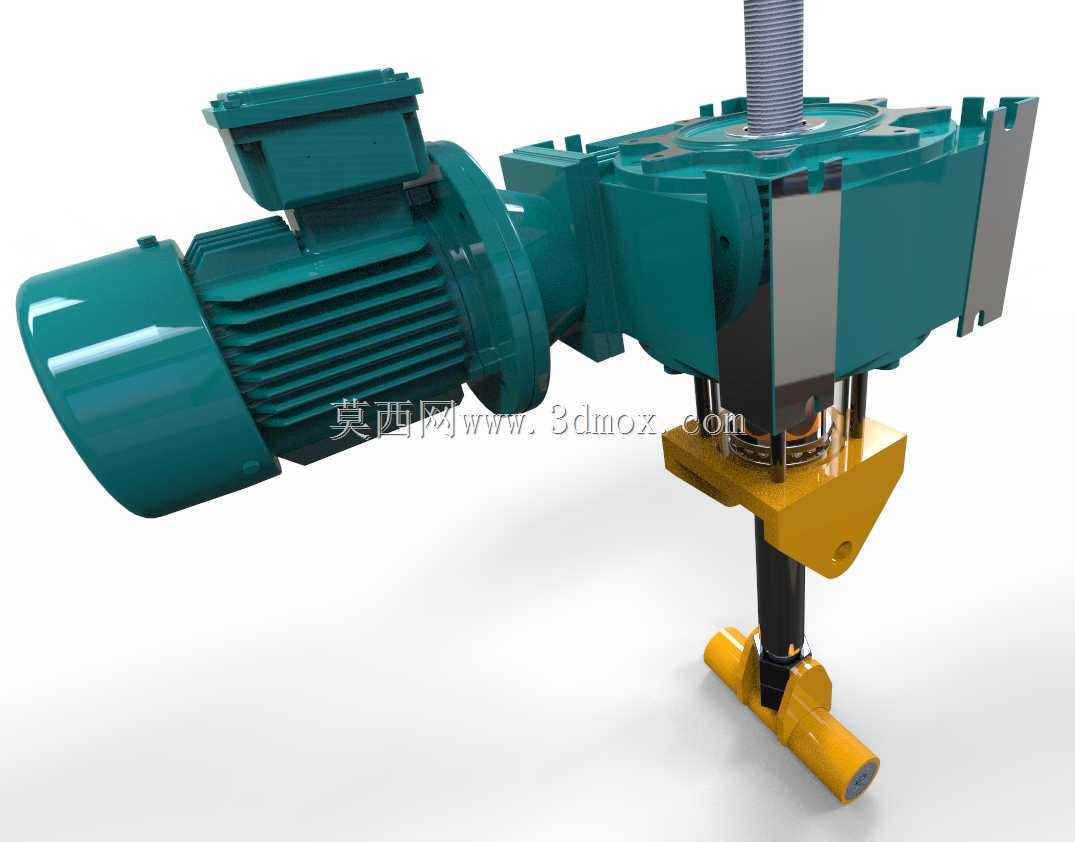

在流程工业的管线控制场景里,这类直行程高扭矩执行机构是调节阀、闸阀等直行程阀门的核心驱动部件,常部署在石化输油管线、电厂水汽回路、市政供水主管网的关键节点,替代人工完成阀门的启闭与开度调节动作,适配需要大推力、精准行程控制的工况,尤其是大通径、高压力等级的管路上,手动操作无法满足启闭力需求,且远程自动化控制要求下,这类集成驱动与减速的一体化结构能直接匹配阀杆的直线运动需求,无需额外加装运动转换附件。从结构设计来看,驱动端采用异步电机作为动力源,电机外壳带散热鳍片结构,能保证长时间连续调节工况下的热量散出,避免绕组过热烧毁;电机输出端衔接蜗轮蜗杆减速腔体,大减速比的结构设计能将电机的高转速低扭矩输出,转化为低转速大扭矩的动力输出,再通过内部的丝杠螺母副将旋转运动转化为阀杆的直线升降动作,输出端的黄色连接支架是与阀门轭架的安装对接位,支架上的定位销孔能保证执行机构与阀杆的同轴度,避免偏载导致阀杆卡涩、密封件磨损。设计过程中首先要确定输出推力与行程的匹配关系,不同通径压力等级的阀门需要的启闭推力差异较大,减速腔的齿轮模数、丝杠导程都要根据额定推力做强度校核,保证满负载下传动部件的弯曲强度、接触强度满足长期运行要求;安装边界上,电机侧的接线腔预留了足够的线缆弯折空间,执行机构整体的重心落在阀杆轴线上,避免对阀门顶部法兰产生附加弯矩,顶部的丝杠伸出段做了防尘防护处理,防止户外工况下粉尘、水汽进入传动腔造成磨损。实际选型时,除了核对额定输出推力是否满足阀门需求,还要确认连接法兰的尺寸、阀杆行程是否匹配,输出端的连接头能根据不同阀杆的直径做适配调整,传动腔的润滑脂注油口位置预留了操作空间,方便后期运维保养,整体的防护结构能适应户外露天、高湿度等常规工业现场环境,无需额外加装防雨外罩即可稳定运行。
