赛车中部对称连接结构件设计

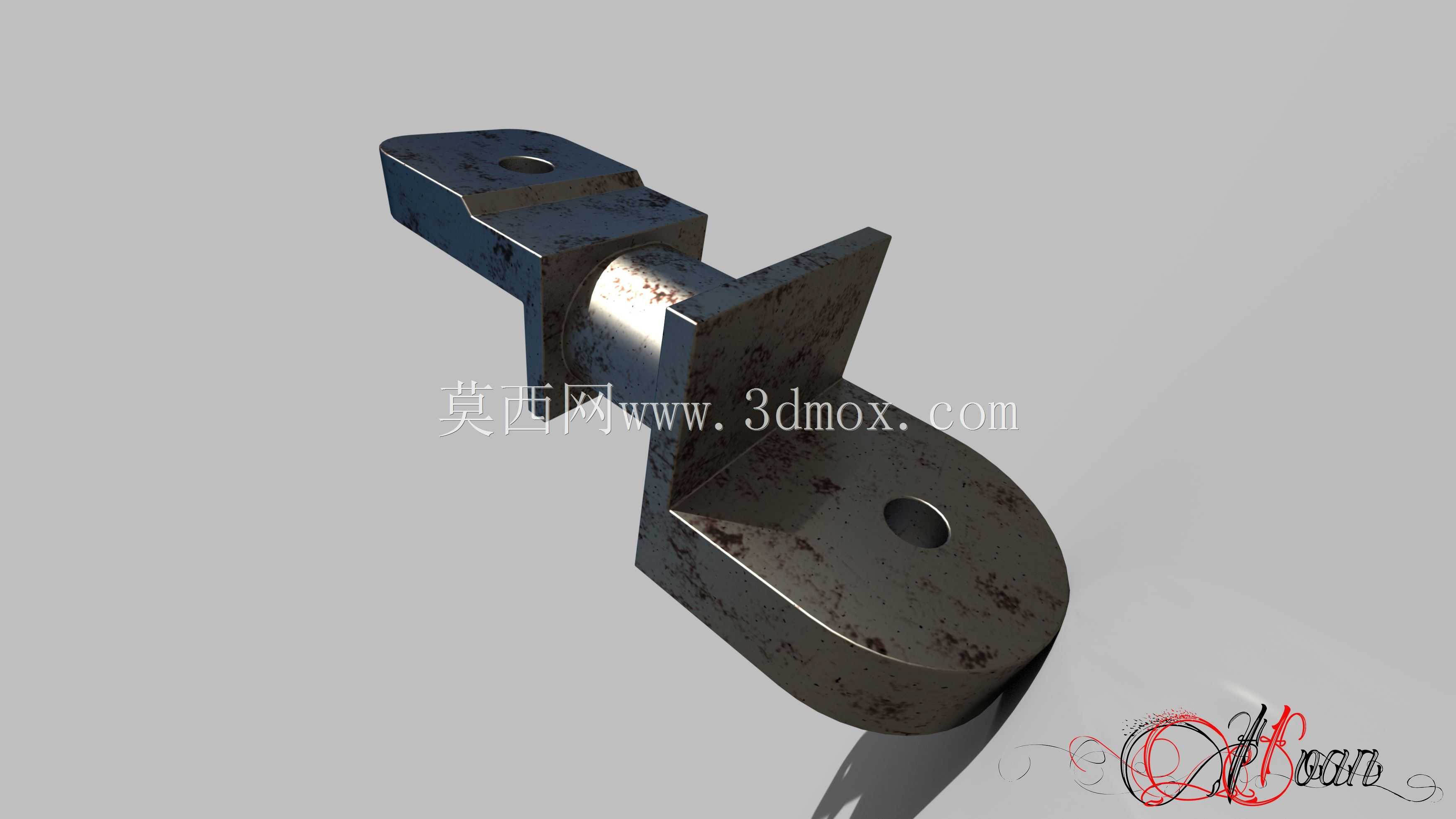

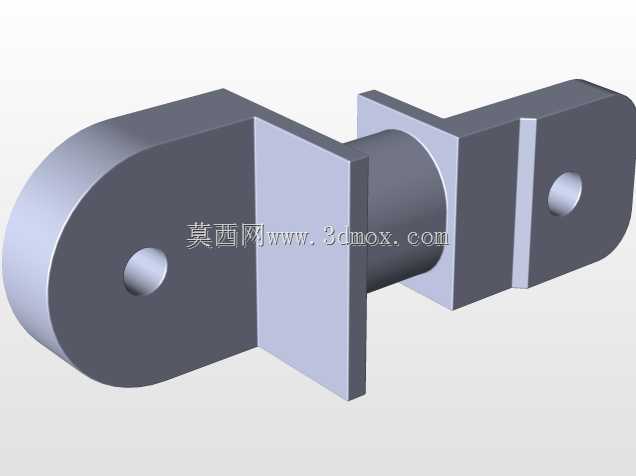

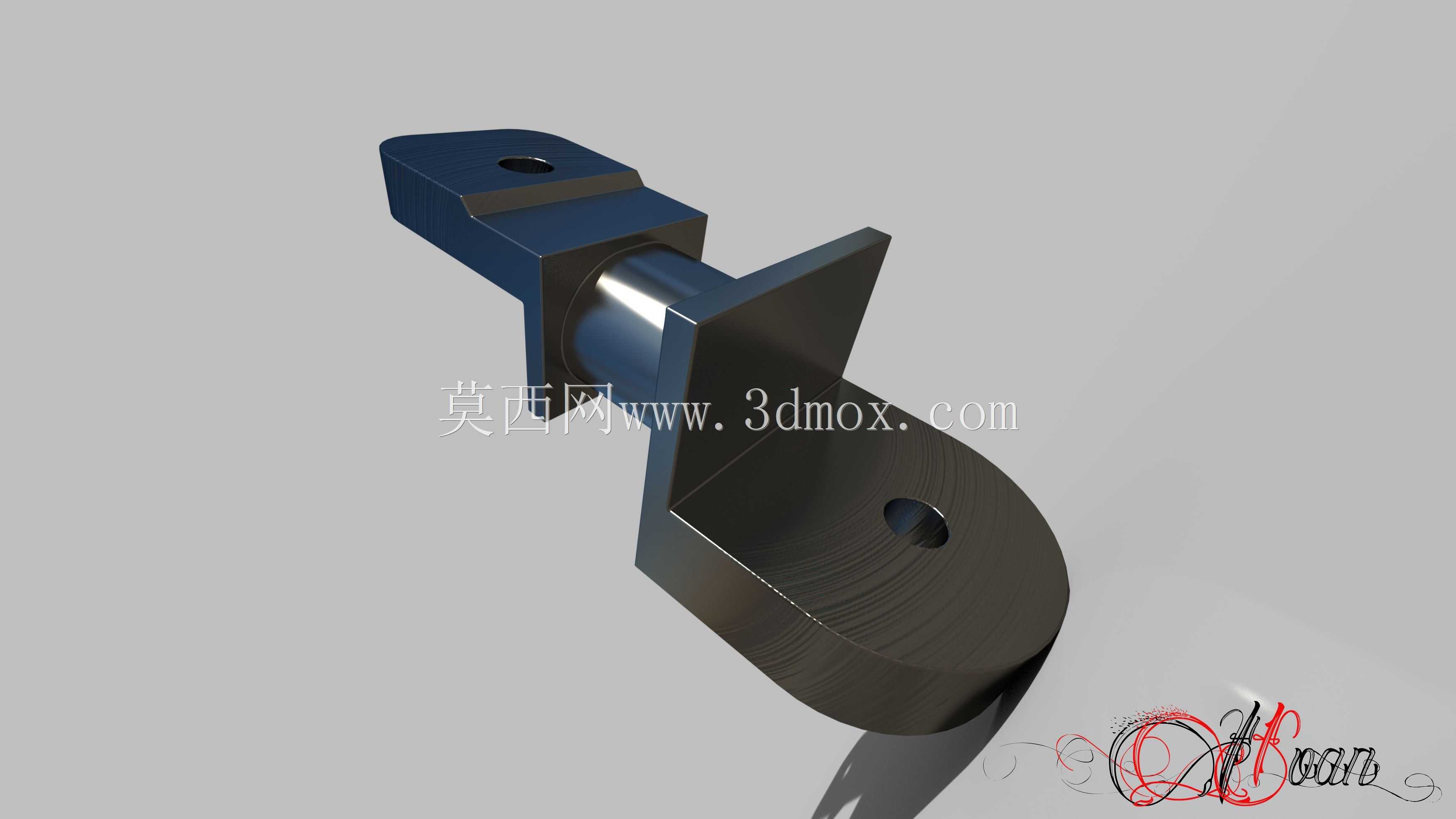

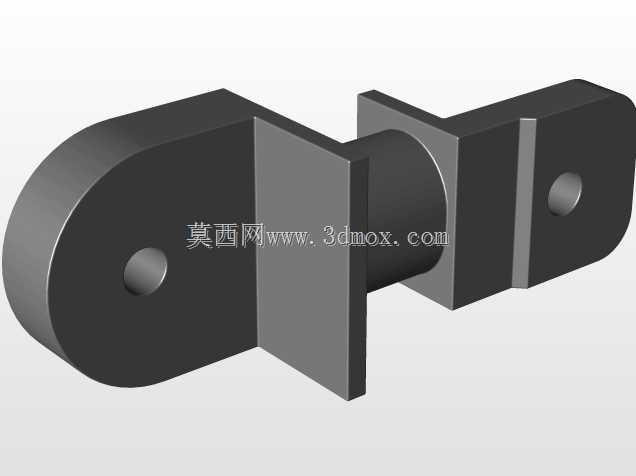

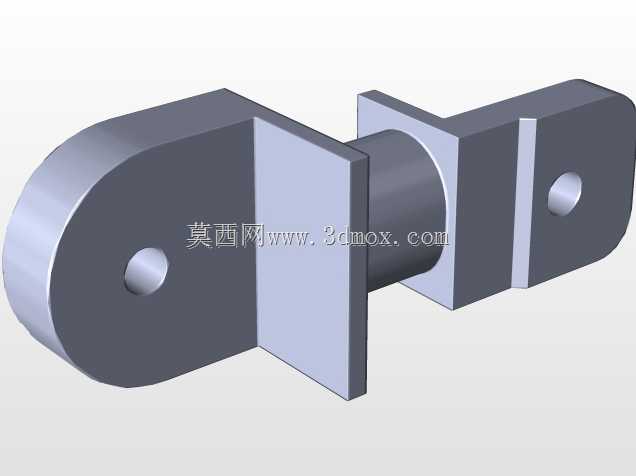

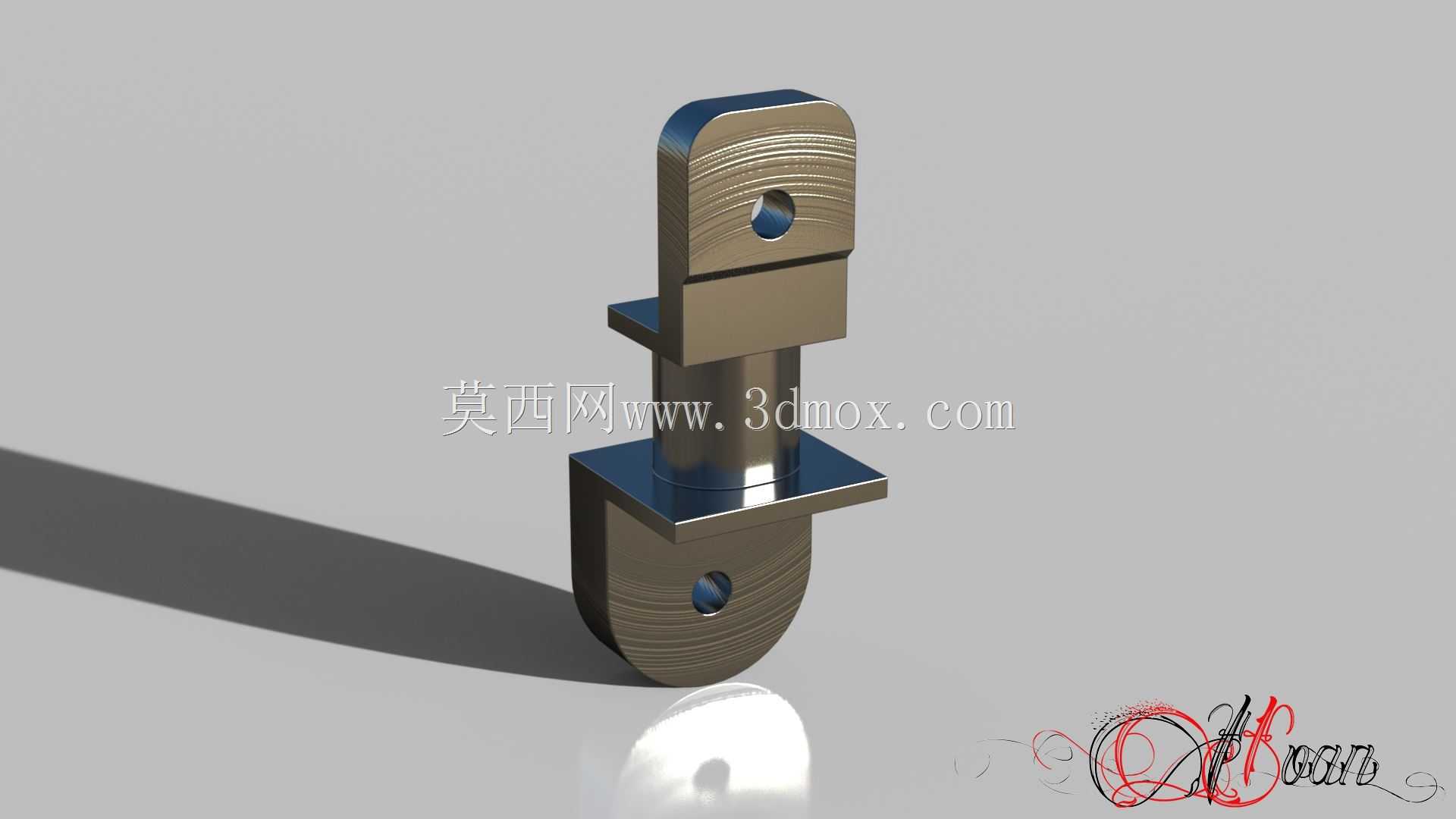

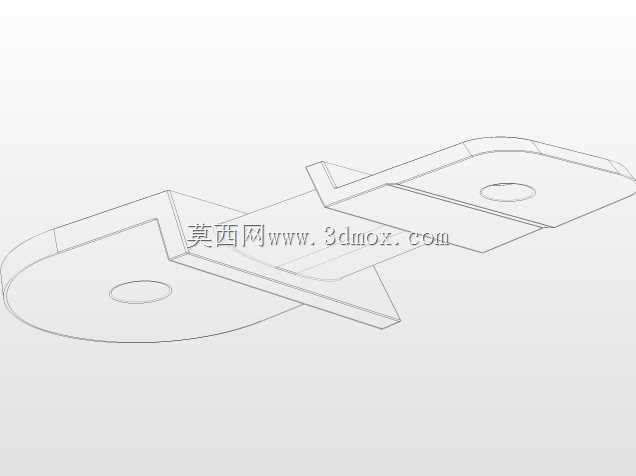

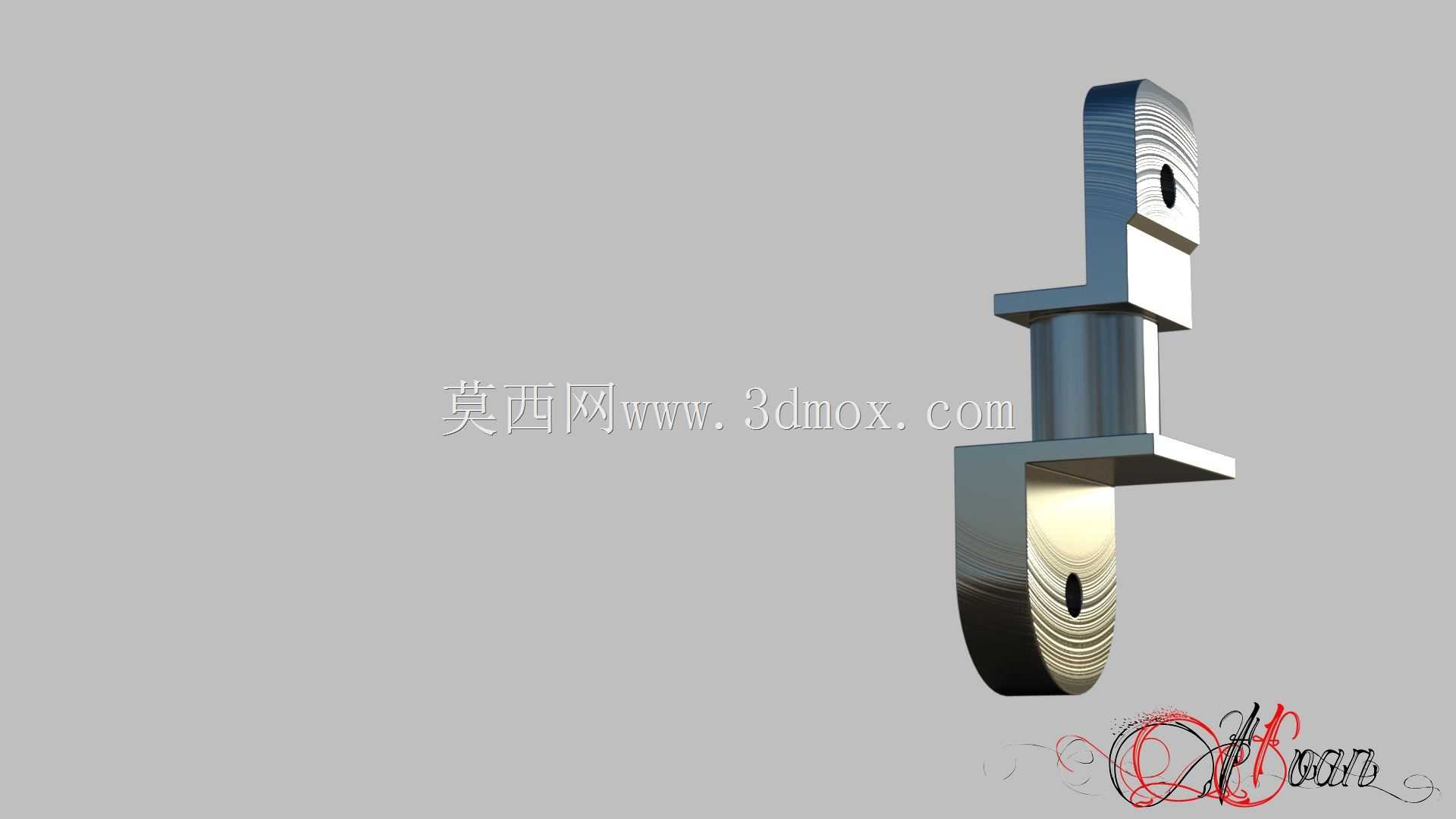

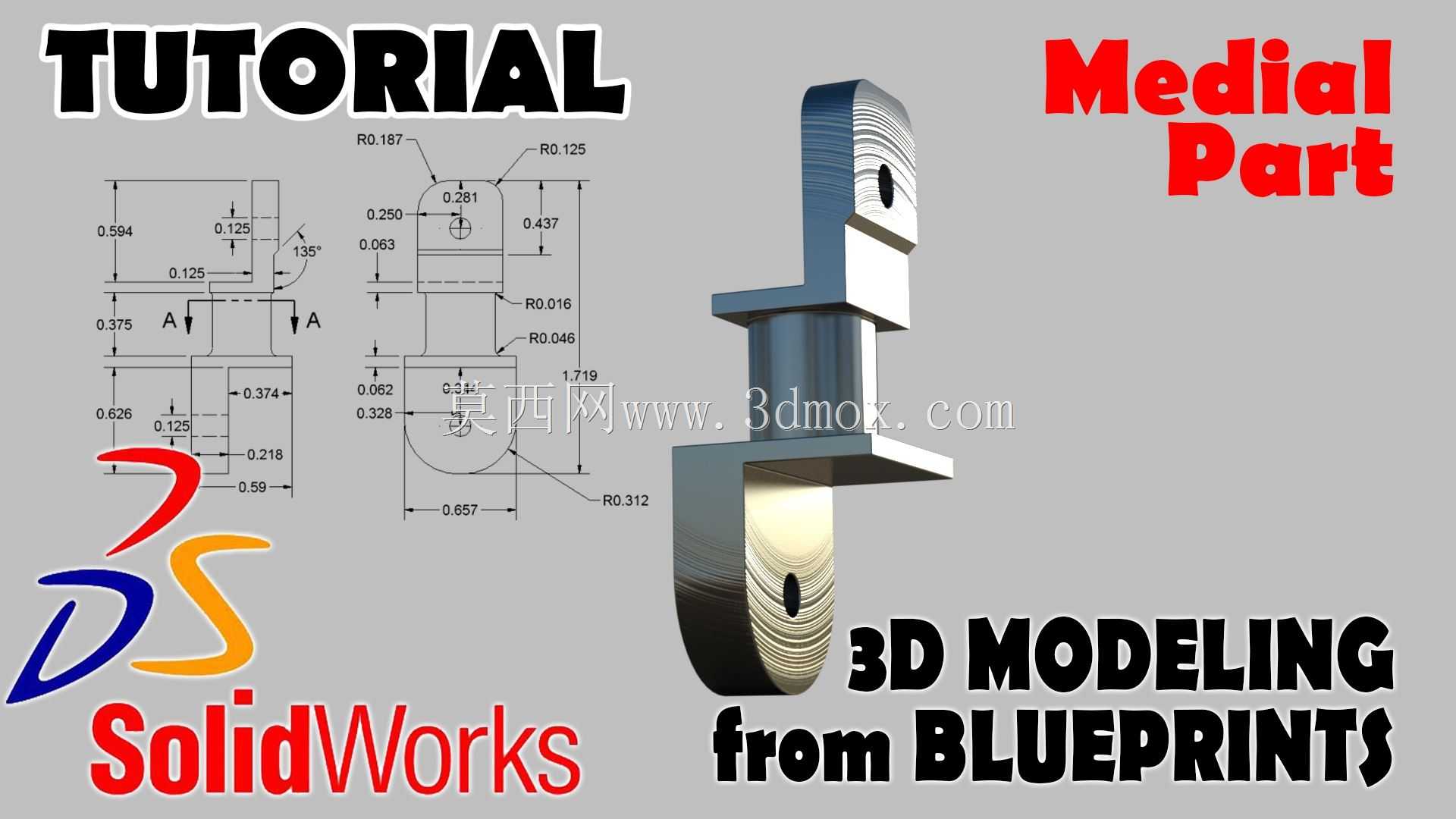

该结构件为赛车底盘中部的核心连接承载部件，主要承担前后车架载荷传递、悬架安装定位的核心作用，在整车受力框架中处于载荷交汇的关键节点位置。从实际装车场景来看，该部件位于驾驶舱下方的车架中部区域，上部衔接前舱防火墙下部的安装支座，下部对接后副车架前端的连接端面，两侧预留的销孔用于安装横向稳定杆的中部固定支座，同时为制动管路、燃油管路的走线预留了贴合式的安装面，避免管线在车辆高速行驶、过弯产生形变时出现干涉磨损。设计过程中优先遵循对称受力原则，整体结构沿纵向中心平面对称布置，上下两个带孔耳片的同轴度公差控制在0.02mm以内，保证销子穿装后无偏载应力集中。中间的柱状连接段采用变径过渡设计，靠近耳片的位置设置R0.125的圆角卸荷槽，避免交变载荷作用下在截面突变位置产生疲劳裂纹，这一细节是参考过往赛车车架断裂失效案例优化而来，能够有效提升部件在极限工况下的疲劳寿命。从尺寸边界来看，部件总高度控制在1.719英寸，上部耳片厚度0.25英寸，下部耳片厚度0.375英寸，中间柱体最大直径0.437英寸，所有安装孔的直径统一为0.281英寸，能够适配赛事统一规格的高强度连接销，安装时上下端面的平面度要求达到0.005英寸，保证与对接支座完全贴合，避免出现点接触导致的局部压溃。建模过程完全依据二维蓝图的尺寸标注进行，所有未注倒角均采用0.016英寸的工艺倒角，既去除加工毛刺，又不会影响安装配合精度。部件两侧的凸台结构用于固定线束卡扣，凸台高度0.125英寸，上面预留的M2螺纹孔深度0.2英寸，能够满足常规车用卡扣的安装需求。在受力校核层面，该部件需要承受车辆加速时的纵向牵引力、制动时的纵向冲击力、过弯时的横向侧向力，以及路面颠簸带来的垂直振动载荷，因此结构设计时在保证轻量化的前提下，对中间柱体的壁厚做了等强度优化，在应力集中的圆角位置做了局部加厚处理，整体重量控制在赛事规则要求的范围内，同时满足1.5倍极限载荷下的强度要求，不会出现塑性变形。实际装车时，该部件与前后车架的连接面需要涂抹密封胶，避免雨水、赛道积水渗入连接缝隙造成锈蚀，同时定期检查耳片销孔的磨损量，当磨损量超过0.01英寸时需要及时更换，避免连接间隙过大影响整车操控精度。
