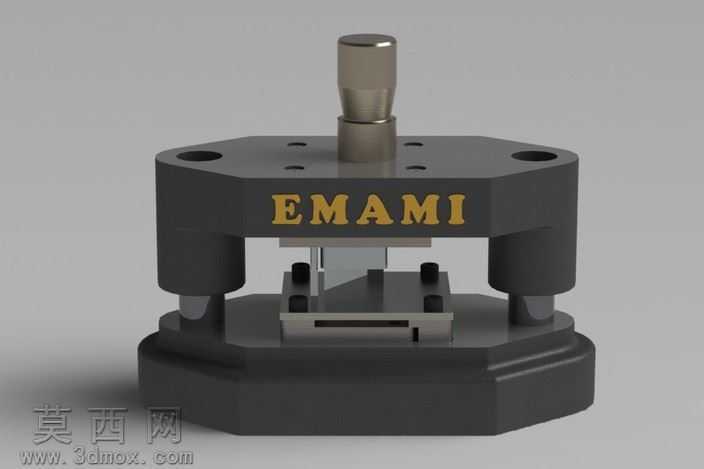

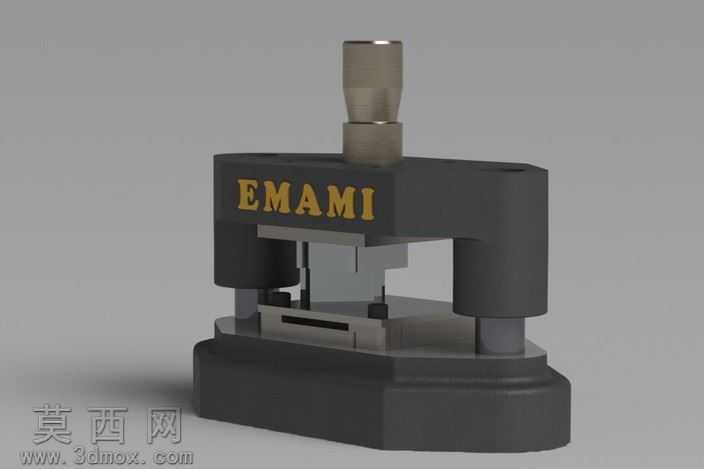

钣金件冲压加工模具三维结构设计

本模型为钣金件专用冲压加工模具，整体采用三维参数化建模方式完成全结构搭建，建模过程严格遵循冲压模具的实际加工装配逻辑，对上下模座、导柱导套、凸模、凹模、卸料结构、定位组件等所有零部件进行了1:1等比例还原，各部件间的装配间隙、配合公差均参考实际冲压生产的工艺要求进行设定，可直观呈现模具的完整装配关系与动作逻辑。渲染阶段采用工业产品写实渲染方案，模座主体部件赋予哑光发黑的金属材质，还原标准模架的表面处理质感，导柱导套等运动配合部件赋予高抛光金属材质，体现精密配合面的光洁度特征，模架表面的标识字样采用金属蚀刻质感处理，整体光影采用柔和的工业棚拍光效，清晰展现模具各层级结构的轮廓与细节，无过度夸张的光影效果，最大程度还原真实模具的视觉特征。结构设计上，该模具采用后侧导柱标准模架结构，上下模座采用八角形外形设计，既保证了模架的整体刚性，又合理减轻了模座的整体重量；上模部分设置模柄结构，可与压力机滑块实现快速装夹定位，凸模安装部分采用压板式固定结构，方便后期刃磨与更换；下模部分设置精准的条料定位挡块，保证送料步距的精度，同时搭配弹性卸料结构，可在冲压完成后顺利将板料从凸模上脱出，避免带料问题影响连续冲压效率。设计思路围绕小型钣金件的批量冲制成型需求展开，整体结构紧凑，导向精度可靠，各零部件均采用冲压模具的标准件规格进行设计，可有效降低模具的加工制造成本，同时兼顾了模具的使用寿命与维护便捷性，模型完整还原了冲压作业时上下模合模、冲压、开模、卸料的全流程结构逻辑，可用于冲压工艺教学、模具结构认知、生产前的结构验证等场景，能够清晰展现冷冲压模具的典型结构组成与工作原理。
