曲面建模定深孔结构设计方案

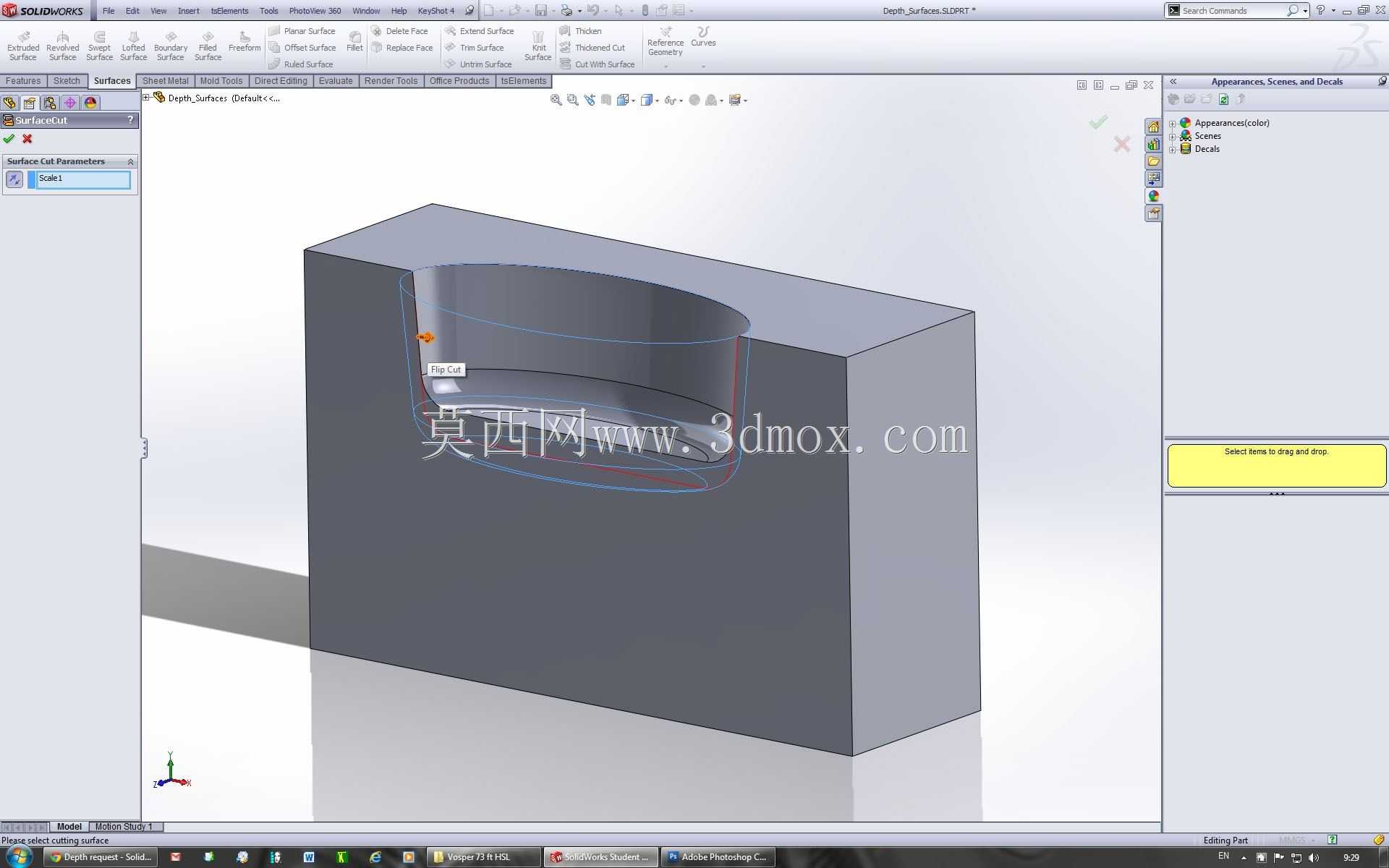

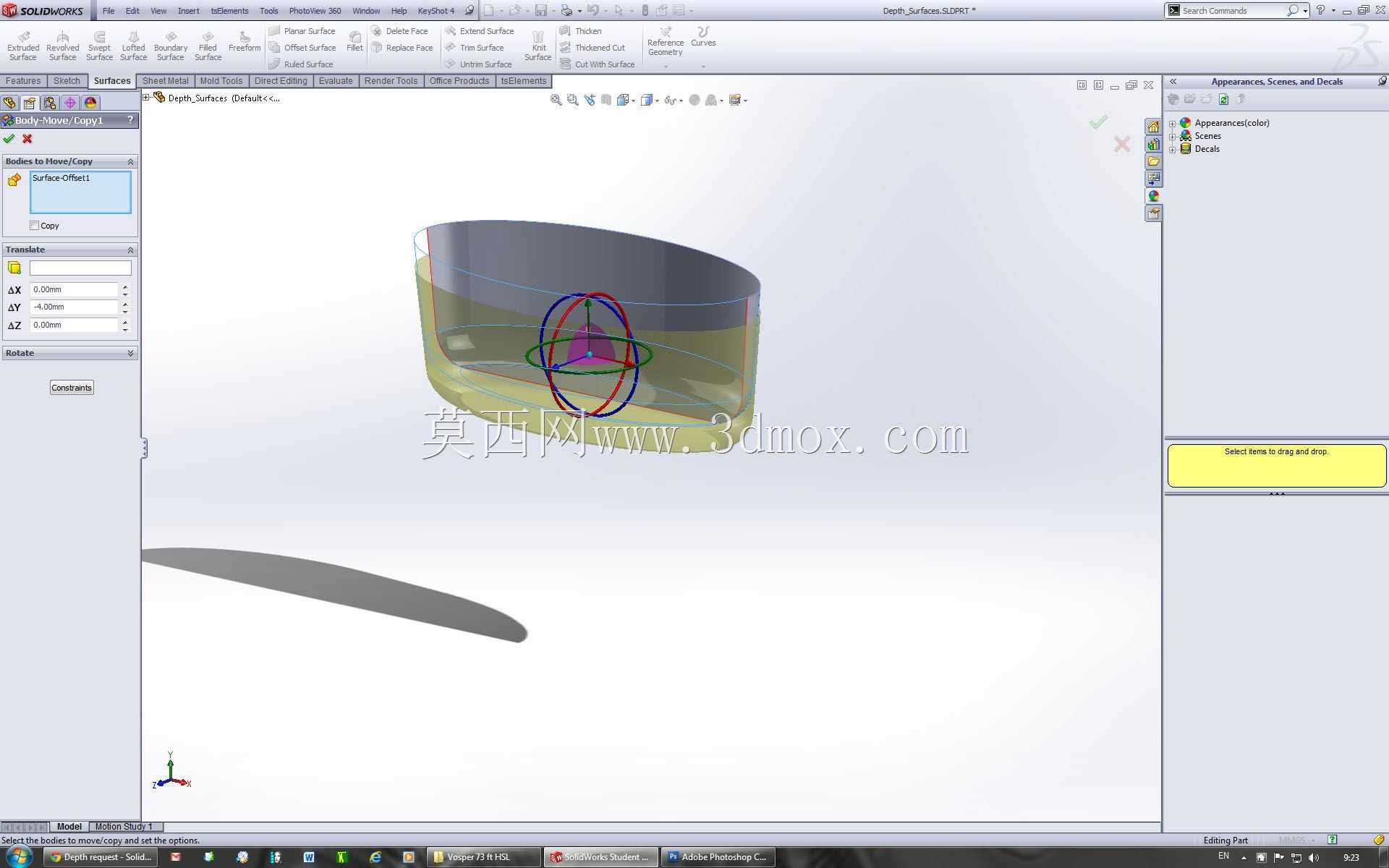

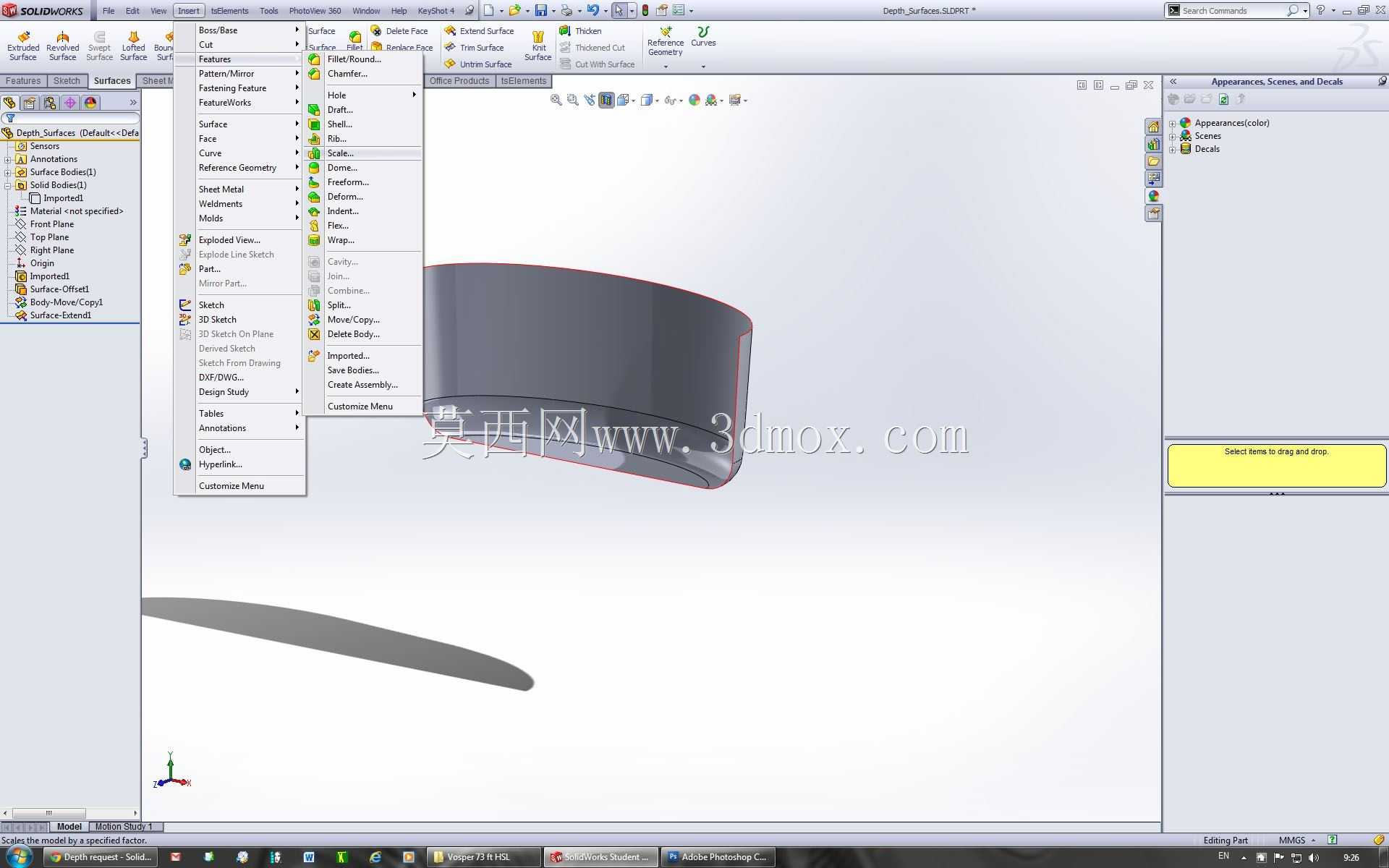

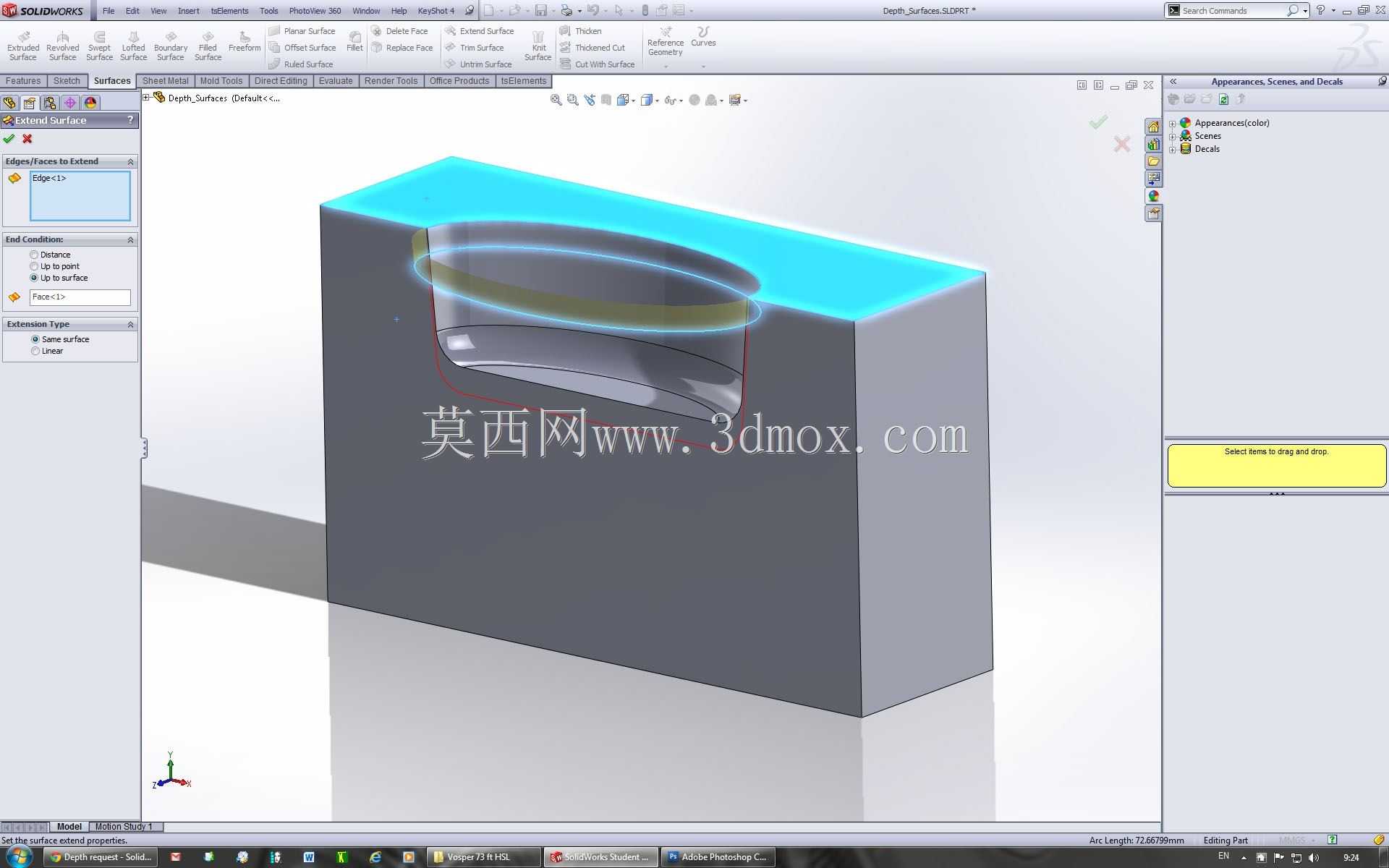

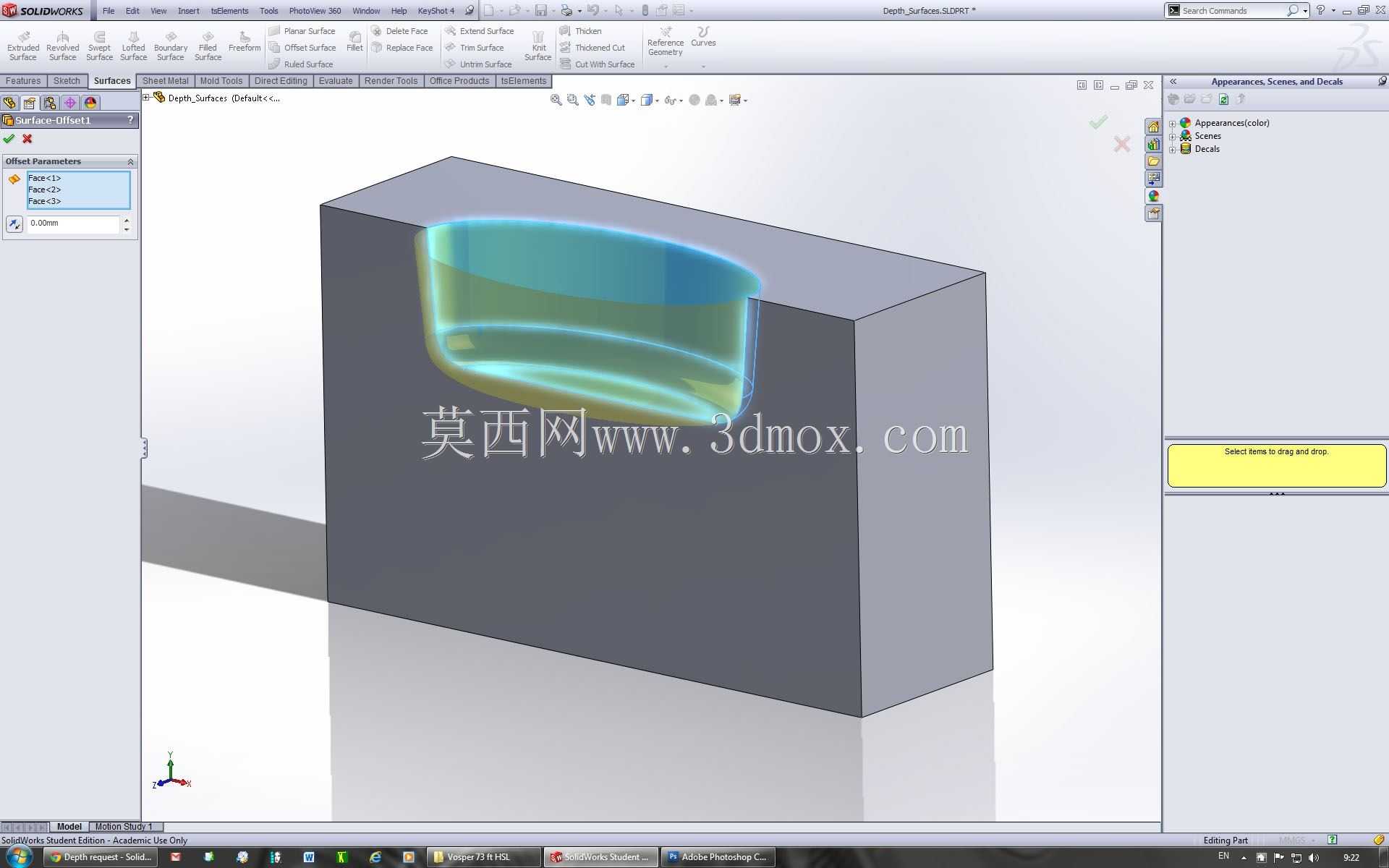

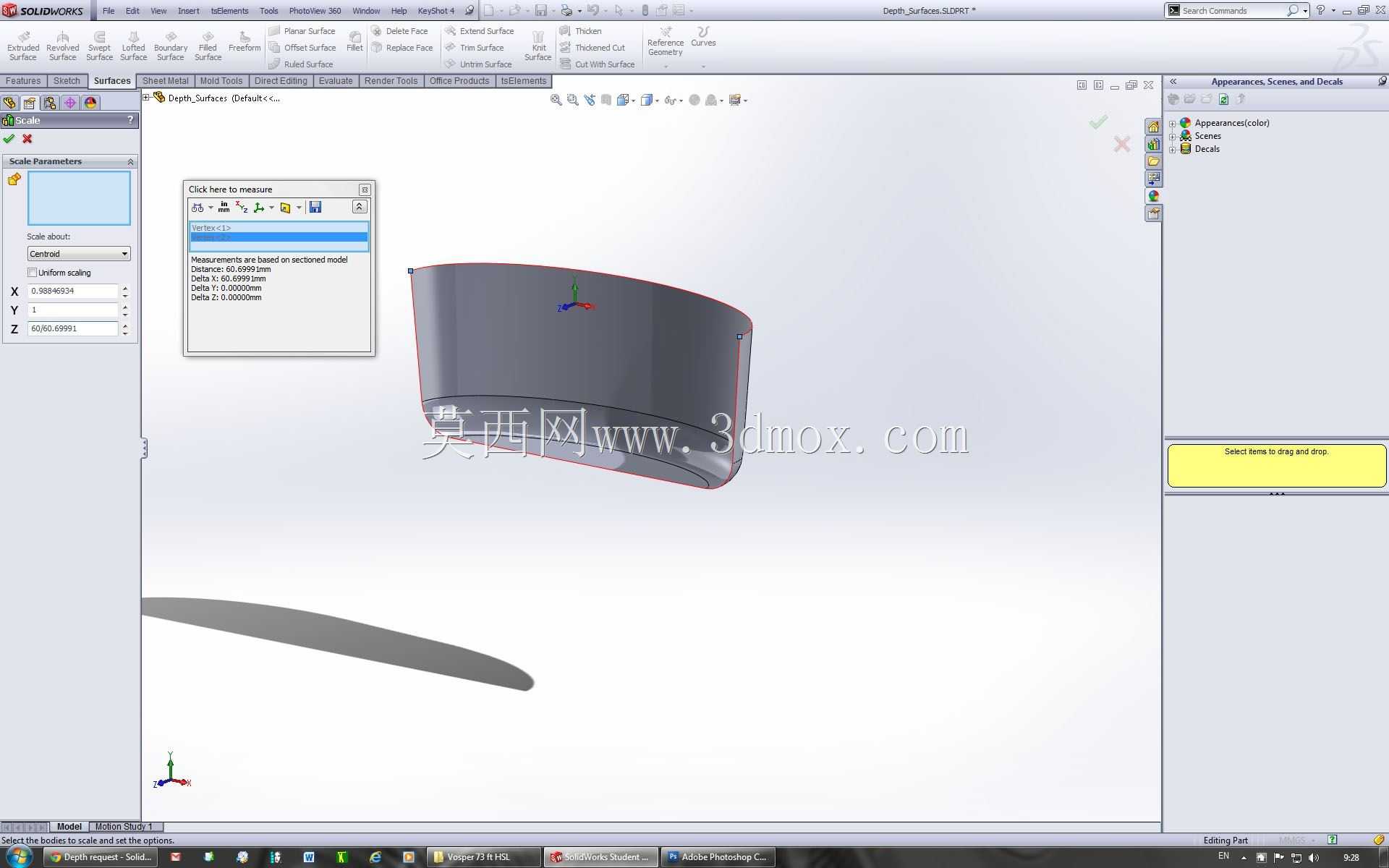

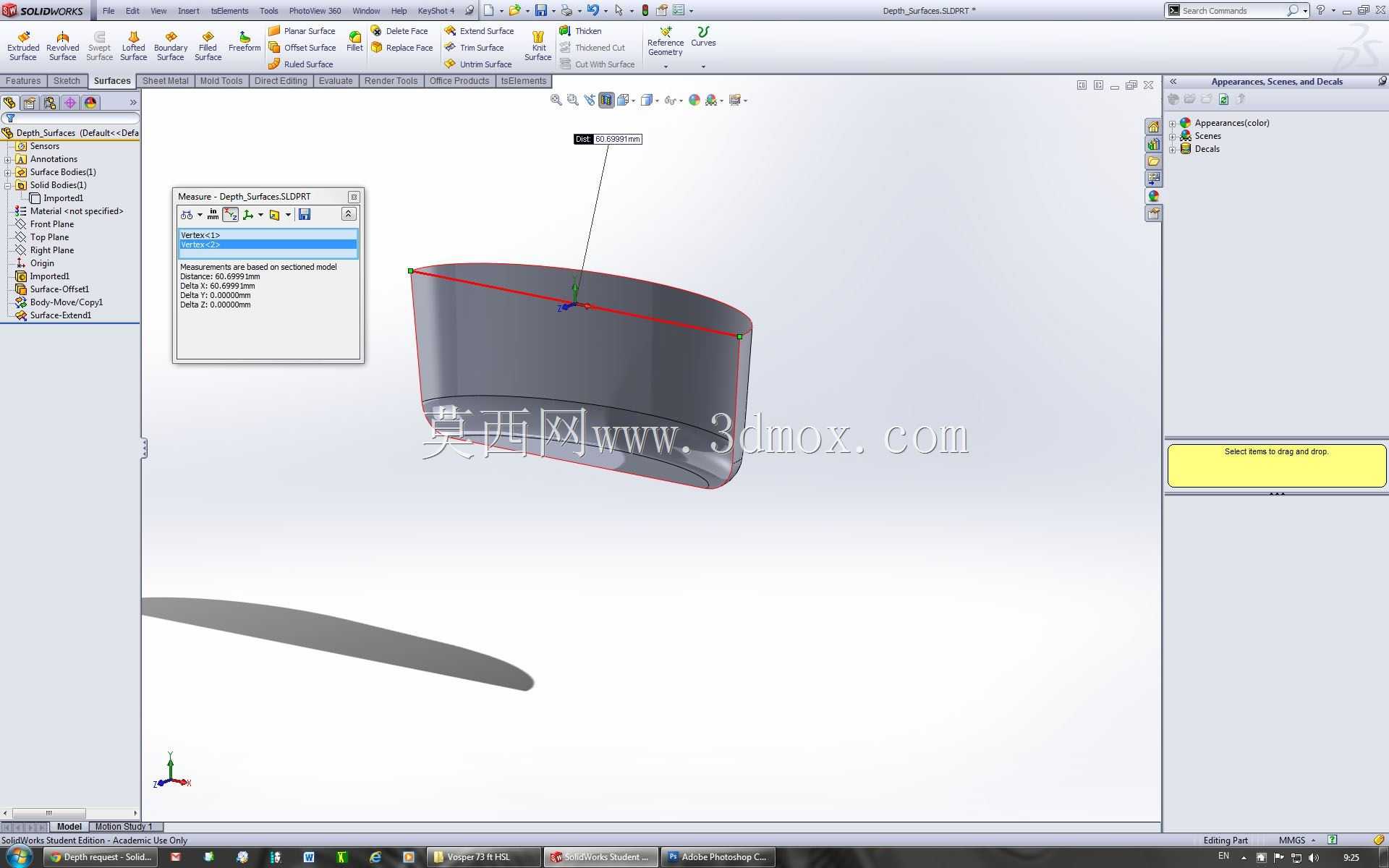

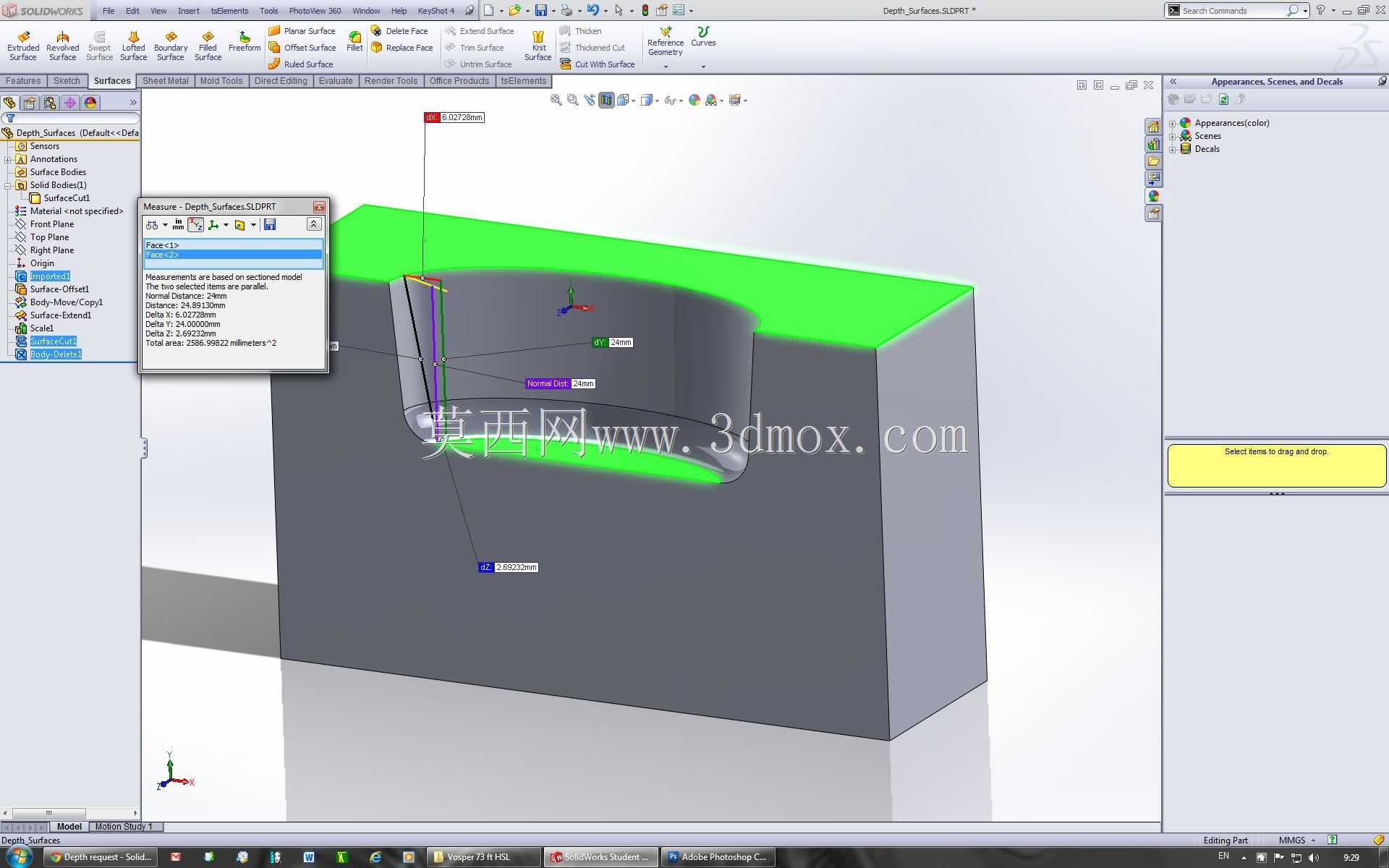

在液压阀块、模具型腔、精密安装座这类需要加工定深盲孔的零部件设计场景中，常规拉伸切除的建模方式很容易忽略孔底曲面过渡、孔壁与安装面衔接的精度问题，最终导致加工出的孔位深度偏差、孔口应力集中，直接影响后续密封圈安装、销轴配合的实际使用效果。这套曲面建模的定深孔设计方案，核心是通过曲面剪裁、缝合、加厚的建模逻辑，替代传统的实体拉伸切除，从建模源头保证孔的尺寸精度与曲面过渡质量。设计过程中首先确定安装基准面，以零件的上端安装平面为定位基准，明确孔的轴线垂直于基准面，孔的有效深度严格控制在24mm，这个深度尺寸是结合零件的壁厚、内部流道或者安装件的插入深度确定的，既保证连接强度，又不会打穿零件背面的结构。建模时先构建孔的圆柱曲面，再单独处理孔底的过渡曲面，避免常规拉伸切除带来的孔底直角应力集中问题，孔口位置做微小的曲面倒角过渡，方便装配时的导向，也能去除加工后的锐边，防止安装时割伤密封件。从安装边界来看，孔位距离零件侧边的最小壁厚保留了足够的强度余量，不会因为孔的加工导致零件侧边结构强度不足，孔的直径尺寸完全匹配对应的配合件公差要求，曲面建模的方式可以精准控制孔壁的圆柱度，避免实体建模中容易出现的特征报错、曲面碎面问题。这类设计方案尤其适合需要后续做数控加工编程的场景，建模生成的完整曲面可以直接导入CAM模块生成刀路，不需要额外修补破面，孔深的精准控制也能减少加工时的试切步骤，直接按照模型尺寸设定加工深度就能满足要求。在实际的设备装配中，这种通过曲面建模完成的定深孔，既可以用作液压系统的油道孔，也可以用作紧固件的螺纹底孔、定位销的安装孔，曲面过渡的结构能有效降低孔位处的应力集中系数，提升零件在交变载荷下的使用寿命，避免孔位开裂的问题。建模过程中还同步考虑了加工工艺性，孔的深度与直径比例在常规钻削、镗削的加工范围内，不需要特殊的定制刀具，普通的加工设备就能完成加工，曲面建模的特征树逻辑清晰，后续如果需要调整孔深、孔径参数，只需要修改对应曲面的尺寸参数就能完成更新，不会出现特征重建失败的问题，大幅提升设计迭代的效率。
